Блок кондиционирования ПБК09.16 представляет собой готовую агрегатированную станцию подготовки пневматического воздуха для промышленных систем. Он применяется для фильтрации, регулировки давления и смазки воздушного потока перед подачей к пневмоинструменту, пневмоцилиндрам и другому оборудованию. Основная функция — обеспечение стабильных параметров рабочей среды, что напрямую влияет на ресурс и надежность пневмоприводов.
Описание и назначение блока ПБК09.16
Данный блок кондиционирования серии П-БК объединяет в едином корпусе несколько аппаратов, обеспечивающих комплексную подготовку сжатого воздуха. Устройство монтируется непосредственно после компрессорной установки или ресивера и предназначено для стационарных или мобильных пневмосистем. Исполнение ПБК09.16 без манометра оптимально для мест, где визуальный контроль давления не требуется или давление контролируется отдельным прибором на щите управления.
Инженер на заводе спрашивает у коллеги: «Где ты взял такой надежный блок кондиционирования для пресса?» Коллега отвечает: «Поставили ПБК09.16 — теперь и воздух чистый, и давление как часики. Только мастеру смены теперь скучно — не к чему придраться!»
Технические характеристики и параметры
Ключевые параметры работы блока определяются характеристиками входящих в его состав модулей и общими габаритами. В таблице приведены основные технические характеристики для различных условных проходов.
| Параметр |
Условный проход 6 |
Условный проход 10 |
Условный проход 16 |
Условный проход 25 |
| Минимальное давление на входе, МПа (кгс/см²) |
0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) |
1,0 (10) |
Расход воздуха при Pвых=0,63 МПа, м³/мин:
— максимальный, не менее
— минимальный, не более |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
| Тип рабочей среды |
Сжатый воздух, неагрессивные газы |
| Диапазон температур эксплуатации |
от +5°C до +60°C |
| Тонкость фильтрации (абсолютная) |
40 мкм |
| Масса (ориентировочно), кг |
2.5 — 3.5 |
3.5 — 5.0 |
5.0 — 8.0 |
8.0 — 12.0 |
Код ТН ВЭД для блока кондиционирования данного типа, как готового функционального узла, обычно классифицируется в группе 8421 («Центрифуги, оборудование для фильтрования или очистки жидкостей или газов»). Для точного определения кода рекомендуется уточнение у поставщика.

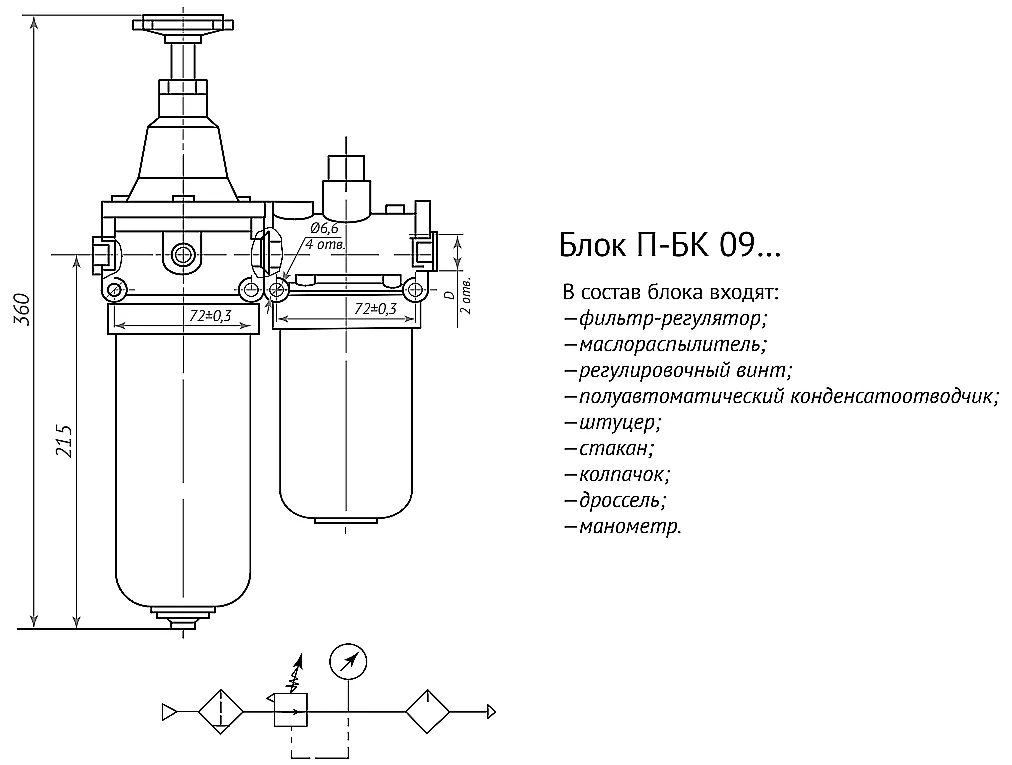

Внешний вид и габаритные размеры
Конструктивно блок кондиционирования ПБК09.16 выполнен в виде моноблока со стандартными присоединительными патрубками. Ниже представлены изображения, наглядно демонстрирующие исполнение устройства.

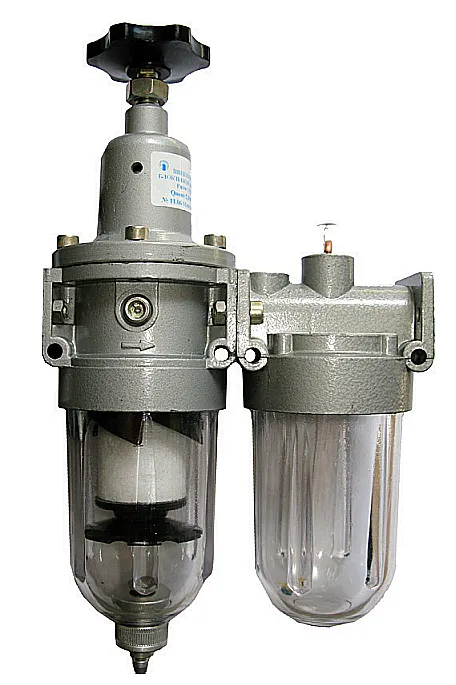

 Вид блока спереди. Хорошо видны места для подключения воздушных магистралей и элементы управления регулятором давления. |
 Вид сбоку, показывающий компоновку и расположение основных модулей: фильтра, регулятора и маслораспылителя. |
Преимущества и особенности эксплуатации
Блок кондиционирования ПБК09.16 предлагает ряд ключевых преимуществ для производственных и сервисных предприятий:
- Снижение эксплуатационных простоев. Комплексная очистка воздуха от влаги, масляного аэрозоля и твердых частиц защищает дорогостоящий пневмоинструмент и исполнительные механизмы от ускоренного износа и заклинивания.
- Стабильность рабочих параметров. Встроенный фильтр-регулятор П-МК04 обеспечивает поддержание заданного давления на выходе независимо от колебаний давления в магистрали, что критично для точного оборудования.
- Удобство монтажа и обслуживания. Агрегатированное исполнение упрощает установку — требуется лишь врезка в линию. Сервисное обслуживание (замена фильтроэлемента, долив масла) выполняется быстро, без разбора всей магистрали.
- Совместимость с типовыми системами. Стандартные присоединительные размеры (резьбы G1/4", G3/8", G1/2" и др.) позволяют легко интегрировать блок в существующие пневмокоммуникации.
- Компактность. Объединение функций в одном корпусе экономит место в пневмошкафу или на раме оборудования по сравнению с раздельным монтажом компонентов.
Состав и принцип работы
Блок ПБК09.16 включает в себя следующие аппараты, расположенные в последовательной цепи обработки воздуха:
- Входной вентиль с функцией обратного клапана (П-МК07). Позволяет перекрыть поток для обслуживания, а также предотвращает обратный слив конденсата и масла в магистраль при отключении.
- Фильтр-регулятор (П-МК04). Выполняет две задачи: удаляет из воздуха механические примеси (тонкость 40 мкм) и влагу, а также регулирует давление на выходе в требуемом диапазоне.
- Маслораспылитель (П-МК06). Дозированно подает мелкодисперсное масло в воздушный поток для смазки движущихся частей пневмооборудования, что существенно продлевает его ресурс.
- Предохранительный клапан (П-КАП16-2). Настроен на диапазон 0,5-0,7 МПа и служит для аварийного сброса давления, защищая фильтр-регулятор и потребителей от превышения допустимых значений.
Принцип работы: сжатый воздух от источника поступает на вход блока. Проходя через фильтр-регулятор П-МК04, он очищается, осушается, и его давление снижается до установленного оператором значения. Далее воздух попадает в маслораспылитель П-МК06, где обогащается масляным туманом, и затем подается на потребителей. Вся система управления (регулировка давления, визуализация при наличии манометра, сброс конденсата) сосредоточена в едином блоке.
Температурный режим и ресурс работы
Блок кондиционирования рассчитан на непрерывную работу в диапазоне температур окружающей среды от +5°C до +60°C. Рабочая среда — сжатый воздух с температурой на входе не выше +60°C. Допускаются циклические нагрузки, соответствующие рабочим циклам технологического оборудования.
Срок службы блока напрямую зависит от следующих факторов:
- Качество и загрязненность входящего воздуха.
- Своевременность технического обслуживания (замена фильтрующего элемента, контроль уровня и качества масла в распылителе).
- Соблюдение пределов рабочего давления и расхода.
- Чистота используемого масла для смазки.
При соблюдении условий эксплуатации и регулярном сервисе ресурс основных компонентов составляет несколько лет.
Область применения и типичное оборудование
Блоки кондиционирования воздуха ПБК09.16 находят применение во всех отраслях, где используется пневмопривод:
- Металлообработка: пневматические зажимы, податчики, прессы, станции очистки деталей.
- Промышленная автоматизация: сборочные и упаковочные линии, манипуляторы, роботы.
- Строительство и сервис: пневмоинструмент (гайковерты, шлифмашины, краскораспылители), передвижные компрессорные станции.
- Деревообработка: пневмоподача, системы аспирации, пневмоцилиндры станков.
- Пищевая и химическая промышленность (при использовании соответствующих масел и материалов уплотнений).
Ремкомплект и часто заменяемые элементы
Наибольшему износу в блоке кондиционирования подвержены элементы, контактирующие с потоком и обеспечивающие герметичность. В таблице приведены типичные заменяемые запчасти.
| Наименование элемента |
Узел |
Признаки износа / условия замены |
| Фильтрующий элемент (картридж) |
Фильтр-регулятор П-МК04 |
Возрастание перепада давления на фильтре, снижение производительности, видимое загрязнение. |
| Уплотнительные кольца и манжеты |
Все разъемные соединения, регулирующий узел |
Появление утечек воздуха, «подсос» в местах соединений. |
| Мембрана регулятора давления |
Фильтр-регулятор П-МК04 |
Нестабильность выходного давления, невозможность точной регулировки. |
| Жиклер (форсунка) маслораспылителя |
Маслораспылитель П-МК06 |
Неравномерная или недостаточная смазка, засорение. |
| Пружина предохранительного клапана |
Клапан П-КАП16-2 |
Изменение давления срабатывания клапана. |
Типичные ошибки при подборе блока кондиционирования
- Несоответствие условного прохода расходу воздуха. Выбор блока с меньшим, чем требуется, проходом (например, Ду10 вместо Ду16) приведет к повышенным потерям давления и недополучению мощности потребителем.
- Игнорирование минимального давления на входе. Блоку для корректной работы регулятора необходимо минимальное давление 0.16 МПа. При более низком давлении в магистрали регулировка будет неэффективной.
- Невнимание к типу рабочей среды. Блок ПБК09.16 предназначен для воздуха и неагрессивных газов. Использование с агрессивными или химически активными средами приведет к разрушению уплотнений и компонентов.
- Пренебрежение температурным диапазоном. Установка блока в неотапливаемом помещении при температуре ниже +5°C может вызвать замерзание конденсата в фильтре и его повреждение.
Условное обозначение: расшифровка
Индекс модели ПБК09.16 расшифровывается следующим образом:
- П — пневматический.
- БК — блок кондиционирования.
- 09 — индекс, указывающий на наличие в составе реле давления (П-МК09) или его гнезда для установки. В данной модификации манометр отсутствует.
- 16 — условный проход (Ду) в миллиметрах. В данном случае — 16 мм (резьбовое соединение, как правило, G1/2"). В скобках может указываться иной проход, например (10).
- Дополнительно указывается П-МК04 (фильтр-регулятор) и П-МК06 (маслораспылитель) как основные составные части.
Примеры заказа и совместимость
При оформлении заказа важно точно указать требуемую модификацию. Вот несколько примеров:
- Базовая модель для линии с расходом ~2 м³/мин: ПБК09.16 П-БК 09.16(10) (П-МК04, П-МК06) без манометра — для системы с подключением на резьбу G1/2".
- Модель с другим условным проходом: ПБК09.10 П-БК 09.10 (П-МК04, П-МК06) — для линий с меньшим расходом (до 0.8 м³/мин) и резьбой G3/8".
- Модель с манометром: ПБК09.16-М П-БК 09.16 (П-МК04, П-МК06, П-МК09) — аналогичный блок, но с установленным манометром для визуального контроля давления.
Для проверки совместимости с существующим оборудованием необходимо сравнить присоединительные размеры (резьбу) и убедиться, что рабочее давление и расход системы укладываются в параметры, указанные в технических характеристиках выбранного блока кондиционирования.
Компания ГИДРАВЛИКА, являясь официальным поставщиком оборудования бренда ГИДРАВЛИК, осуществляет поставки блоков кондиционирования ПБК09.16 и их аналогов по всей России и в страны СНГ. Доставка возможна в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в любой другой регион. Наши специалисты готовы провести бесплатную техническую консультацию, помочь с подбором оборудования под вашу систему и оформить заказ. Для связи или получения коммерческого предложения воспользуйтесь формой на сайте или перейдите в раздел Контакты.
