Блок кондиционирования ПБК17 представляет собой комплексный узел для подготовки сжатого воздуха в промышленных пневмосистемах. Данный блок П-БК 17 с условным проходом Dу06 монтируется на пневматических станциях и гидросистемах для обеспечения чистоты, стабильного давления и смазки воздушного потока, что критически важно для долговечной работы пневмоцилиндров, клапанов и другого исполнительного оборудования.

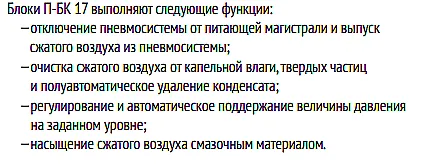

Описание и состав блока ПБК17
Модификация ПБК17 без манометра является базовым решением для комплектации гидростанций и производственных линий. Блок П БК 17 объединяет несколько ключевых элементов, последовательно обрабатывающих рабочую среду.
Основные компоненты, из которых собирается блок кондиционирования:
- Входной запорный вентиль (П-МК07), выполняющий также функции обратного клапана для предотвращения обратного потока.
- Фильтр-регулятор (П-МК04) с абсолютной тонкостью фильтрации 40 микрон для очистки воздуха от механических примесей и конденсата.
- Маслораспылитель (П-МК06) для дозированной подачи масла в воздушную магистраль с целью смазки пневматических устройств.
- Предохранительный клапан (П-КАП16-2) с настраиваемым диапазоном 0,5-0,7 МПа для защиты от превышения давления.

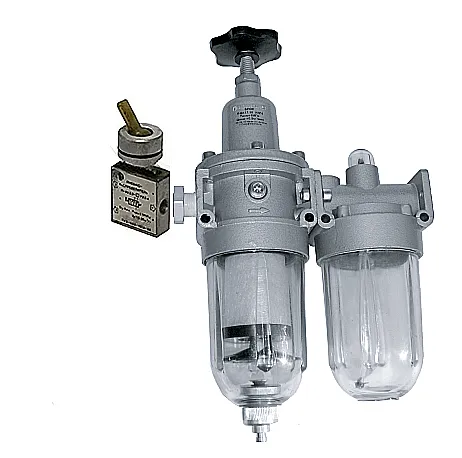

Вид спереди на модуль ПБК17, демонстрирующий компактную сборку компонентов.
Боковая проекция блока, показывающая расположение патрубков и точек подключения.
Задняя часть блока кондиционирования для оценки компоновки и подвода линий.
Габариты и вес

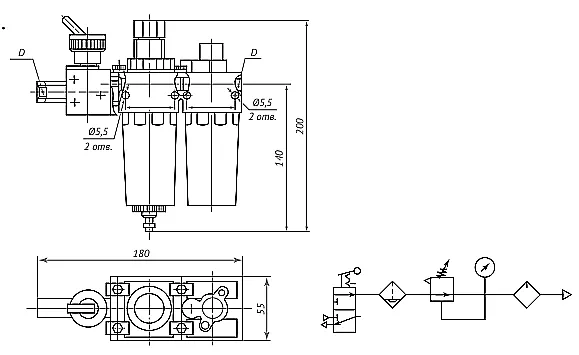

Блок ПБК17 (Dу06) отличается компактными размерами, что упрощает его интеграцию в существующие промышленные шкафы управления или на рамы гидростанций. Точные габаритные и присоединительные размеры представлены в таблице ниже и позволяют инженеру проверить пространственную совместимость с установленным оборудованием. Код ТН ВЭД для данной продукции — 8421 39 000 9.
| Параметр | Значение / Диапазон |
|---|
| Условный проход (Dу) | 6 мм (основная модель) |
| Типовые габаритные размеры (ДxШxВ) | ~250 x 150 x 120 мм (может незначительно варьироваться) |
| Масса (ориентировочно) | 1.5 - 2.5 кг |
| Присоединительная резьба | Вход/выход: G1/4" или R1/4" (уточняйте по модификации) |
Приходит инженер на склад и спрашивает: «У вас есть блок кондиционирования ПБК17? А то у меня в системе давление скачет». Кладовщик смотрит на него и говорит: «Без проблем, возьми наш блок П-БК 17 — он не только давление отрегулирует, но и воздух почистит, чтобы у вас мысли тоже были ясные и без скачков».
Технические характеристики
Ключевые рабочие параметры блока кондиционирования ПБК17 обеспечивают стабильность пневмосистемы. Ниже приведены основные характеристики для моделей с различным условным проходом.
| Параметр | Dу06 | Dу10 | Dу16 | Dу25 |
|---|
| Минимальное давление на входе, МПа (кгс/см²) | 0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) | 1,0 (10) |
| Максимальный расход воздуха при 0,63 МПа, м³/мин | 0,25 | 0,8 | 2,0 | 4,0 |
| Минимальный расход воздуха, м³/мин | 0,05 | 0,16 | 0,16 | 0,16 |
| Тип рабочей среды | Сжатый воздух, инертные газы |
| Диапазон температур эксплуатации | +5°C до +60°C |
Принцип работы
Сжатый воздух от компрессора или ресивера поступает во входной вентиль блока кондиционирования ПБК17. Далее поток проходит через фильтр-регулятор, где происходит его очистка от твердых частиц и влаги с одновременной стабилизацией выходного давления. После этого в магистраль через маслораспылитель впрыскивается смазочный туман. Наличие предохранительного клапана гарантирует сброс избыточного давления в случае нештатной ситуации. Таким образом, блок П-БК 17 обеспечивает подачу подготовленного, чистого и смазанного воздуха к потребителям.
Преимущества и особенности эксплуатации
- Снижение простоев оборудования за счет надежной защиты пневматических компонентов от загрязнений и отсутствия смазки.
- Увеличение ресурса пневмоцилиндров, клапанов и инструмента благодаря стабильному давлению и принудительной смазке.
- Удобство монтажа и обслуживания. Компактная блочная конструкция упрощает установку, а модульность компонентов облегчает замену отдельных элементов.
- Совместимость с типовыми гидросистемами и пневмостанциями. Стандартные присоединительные размеры (Dу06, G1/4") позволяют интегрировать блок кондиционирования в большинство промышленных решений.
- Экономия пространства по сравнению с раздельным монтажом отдельных аппаратов (фильтра, редуктора, лубрикатора).
Температурный режим и срок службы
Блок ПБК17 рассчитан на непрерывную работу в диапазоне температур окружающей среды от +5°C до +60°C. Ресурс работы напрямую зависит от качества подаваемого воздуха (наличие агрессивных примесей, крупных частиц), частоты технического обслуживания и соблюдения регламентированных значений давления. Регулярная замена фильтрующих элементов и контроль уровня масла в лубрикаторе — ключевые факторы для продления срока службы всего узла.
Область применения
Блок кондиционирования ПБК17 (П-БК 17) применяется на всем промышленном оборудовании, использующем пневматический привод. Типичные сферы:
- Станочные комплексы и металлообрабатывающие центры с ЧПУ.
- Прессовое и штамповочное оборудование.
- Сборочные и упаковочные автоматизированные линии.
- Строительная и дорожная техника с пневмосистемами управления.
- Промышленные гидростанции и насосные группы, где требуется чистый управляющий воздух.
Типичные ошибки при подборе
- Выбор исключительно по размеру резьбы, без учета требуемого расхода воздуха и рабочего давления в системе, что приводит к недостаточной производительности или перегрузке блока.
- Игнорирование требований к качеству воздуха на входе. Установка блока кондиционирования ПБК17 на линию с чрезмерно загрязненной средой без предварительной грубой очистки приводит к быстрому засорению фильтра.
- Несоответствие типа рабочей среды. Блок рассчитан на воздух и инертные газы, использование с агрессивными или химически активными средами недопустимо.
- Пренебрежение температурным диапазоном может вызвать конденсацию влаги внутри блока при низких температурах или повреждение уплотнений при высоких.
Расшифровка условного обозначения и примеры заказа
Обозначение ПБК17 расшифровывается следующим образом: П — пневматический, БК — блок кондиционирования, 17 — номер исполнения. Модификация «без манометра» указывает на комплектацию. Dу06 означает условный проход 6 мм.
Примеры заказа:
- Базовая модель: ПБК17-00 — блок кондиционирования П-БК 17, Dу06, без манометра.
- Модель с манометром: ПБК17-01 — аналогичный блок, но с установленным манометром для визуального контроля давления.
- Под другой условный проход: ПБК27 — блок кондиционирования с Dу10 для систем с большим расходом воздуха.
Для точного подбора и оформления заказа рекомендуем проконсультироваться с нашими специалистами через сайт 777-gidra.ru.
