Описание и назначение блока кондиционирования П-БК
Блок кондиционирования П-БК 03.16 (10) представляет собой унифицированный аппарат, предназначенный для комплексной подготовки сжатого воздуха в системах пневмоприводов промышленного оборудования. Он выступает связующим звеном между компрессорным механизмом и конечными потребителями, обеспечивая стабильные и чистые параметры рабочей среды.
Основная функция данного блока кондиционирования заключается в очистке, осушении, регулировке давления и визуальном контроле состояния воздуха. Это необходимо для долговечной и бесперебойной работы пневмоцилиндров, инструмента, клапанов и других исполнительных устройств. Блок подготовки сжатого воздуха ПБК-03.16, ПБК-03.10 позволяет существенно повысить ресурс работы всей пневмосети.
Габариты, вес и Код ТН ВЭД
Типоразмеры блока определяются условным проходом. Модель П-БК 03.16 (10) указывает на базовую комплектацию и исполнение.
Код ТН ВЭД для данного вида оборудования, как правило, относится к группе 8421 39 000 9 – аппараты для фильтрации или очистки газов, прочие.
Таблица типоразмеров, веса и габаритов блока кондиционирования П-БК
| Модель / Характеристика |
П-БК 03.16(10) |
| Габаритные размеры (Д х Ш х В), мм |
~180 x 120 x 120 (могут варьироваться в зависимости от комплектации) |
| Масса (нетто), кг |
~2.5 — 3.5 в сборе |
| Условный проход (Ду), мм |
10, 16 |
Инженер-гидравлик звонит снабженцу:
— Мне срочно нужен блок кондиционирования для пневмосистемы!
— А летом в офисе жарко?
— Да нет, в цеху станки стоят, кондиционировать им нужно не температуру, а давление!
Технические характеристики блока П-БК
Ключевые параметры блока кондиционирования П-БК определяют его возможность интеграции в конкретную пневмосистему. Основные эксплуатационные данные приведены в сводной таблице.
| Параметр |
Значение / Единица измерения |
Рабочее давление:
- Минимальное на входе
- Номинальное |
0,16 МПа (1,6 кгс/см²)
1.0 МПа (10 кгс/см²) |
| Диапазон температур рабочей среды |
от +5°C до +60°C (стандартный диапазон для стандартных уплотнений) |
| Тип рабочей среды |
Сжатый воздух, очищенный от капельной влаги и масла (неагрессивный газ) |
| Присоединительные размеры (резьба) |
G¼, G½, Rp¼, Rp½ (в зависимости от модификации) |
| Производительность (расход) при 0.63 МПа, м³/мин. |
До 0.8 (для Ду10) и до 2.0 (для Ду16) |
Преимущества и особенности эксплуатации блока подготовки воздуха
Выбор готового узла подготовки воздуха блока ПБК 03.16 вместо сборки отдельных компонентов дает ряд существенных выгод для производственных и сервисных компаний:
- Снижение простоев оборудования: Надежная фильтрация и осушение воздуха предотвращают заклинивание и коррозию пневмоинструмента, минимизируя аварийные остановки.
- Увеличение ресурса пневмосистем: Стабильное и отрегулированное давление, а также подача чистой среды значительно продлевают срок службы цилиндров, клапанов и управляющей аппаратуры.
- Удобство монтажа и обслуживания: Модульная конструкция на основе элементов серии П-МК упрощает установку блока кондиционирования и позволяет при необходимости быстро заменить отдельный узел.
- Стабильность давления на выходе: Наличие фильтра-регулятора и реле давления обеспечивает постоянное заданное давление в системе вне зависимости от колебаний на входе от компрессора.
- Совместимость с типовым оборудованием: Стандартные присоединительные размеры позволяют легко интегрировать блок П-БК 03.16 (10) в большинство существующих пневмомагистралей.
Принцип работы блока кондиционирования П-БК
Блок подготовки сжатого воздуха ПБК-03.16, ПБК-03.10 функционирует как единый технологический узел в следующей последовательности.
Сжатый воздух от компрессорной станции поступает на входное запорное устройство (П-МК07), которое одновременно выполняет роль обратного клапана, предотвращая опорожнение системы при отключении.
Далее воздушный поток направляется в фильтр-регулятор (П-МК04), где происходит его очистка от механических примесей с тонкостью фильтрации до 40 мкм и отделение конденсата в специальной камере с полуавтоматическим сливом. В этом же модуле с помощью регулировочного винта задается требуемое рабочее давление для всей последующей линии.
После этого воздух, имея заданные параметры чистоты и давления, через маслораспылитель (опционально, П-МК06) подается к потребителям.
Встроенное реле давления (П-МК09) в режиме реального времени контролирует давление в системе, обеспечивая его поддержание в заданном диапазоне от 0.16 до 1.0 МПа. Для визуального контроля параметров предназначен манометр (поставляется отдельно), а предохранительный клапан (П-КАП16-2), настраиваемый на 0.5-0.7 МПа, защищает магистраль от опасного превышения давления.
Область применения и типы оборудования
Данный блок кондиционирования П-БК нашел широкое применение в различных отраслях промышленности, где используется пневматический привод. Его устанавливают на следующее оборудование:
- Металлорежущие и деревообрабатывающие станки (для управления патронами, зажимами, подачами).
- Прессовое оборудование (листоштамповочные, гибочные прессы).
- Сборочные линии и автоматизированные технологические комплексы.
- Пакетировочные и упаковочные машины.
- Строительная и дорожная техника с пневмоуправлением.
- Станции подготовки воздуха (пневмогидравлические стенды), используемые в сервисных центрах для ремонта и тестирования пневмооборудования.
Блок подготовки сжатого воздуха ПБК-03.16, ПБК-03.10 применяется везде, где требуется обеспечить стабильную и качественную работу пневмоприводов, увеличив их межсервисный интервал.
Типичные ошибки при подборе блока кондиционирования
Во избежание проблем при интеграции блока П-БК 03.16 в систему, следует избегать следующих распространенных ошибок при его подборе:
- Выбор только по резьбе подключения: Помимо присоединительных размеров, критически важно учитывать необходимый расход (м³/мин) и максимальное давление в системе. Несоответствие по пропускной способности приведет к падению давления на активных потребителях.
- Игнорирование температурного диапазона: Установка блока в неотапливаемых цехах при температуре ниже +5°C может привести к замерзанию конденсата в фильтре-влагоотделителе и выходу его из строя.
- Несоответствие типа рабочей среды: Блок кондиционирования П-БК рассчитан на работу со сжатым воздухом. Подача неочищенного от большого количества масла или агрессивных газов быстро выведет из строя фильтрующие элементы и уплотнения.
- Неправильная ориентация при монтаже: Блок должен быть установлен согласно стрелке направления потока на корпусе. Частой ошибкой является монтаж блока вверх ногами или наоборот, что нарушает работу влагоотделителя.
Состав ремкомплекта и часто заменяемые детали
Техническое обслуживание блока кондиционирования требует периодической замены некоторых компонентов. Следующие детали являются расходными и чаще всего выходят из строя в процессе эксплуатации.
| Наименование запчасти |
Назначение и условия износа |
| Фильтрующий элемент (картридж) для П-МК04 |
Загрязняется твердыми частицами из воздуха. Ресурс зависит от запыленности среды. При засорении растет перепад давления на фильтре. |
| Уплотнительные кольца и манжеты |
Резиновые уплотнения (в регуляторе, реле давления, клапанах) со временем теряют эластичность, особенно при работе с горячим воздухом или при наличии паров масла. |
| Чувствительный элемент (мембрана) реле давления П-МК09 |
Из-за постоянных циклов срабатывания и старения материала может потерять герметичность или точность настройки, что приводит к "плаванию" давления в системе. |
| Пружина регулировочная в фильтре-регуляторе |
Может просесть при длительной эксплуатации, влияя на точность поддержания заданного давления. |
| Игольчатый клапан или седло в предохранительном клапане |
Подвержены эрозии при частых срабатываниях на сброс давления, что ведет к подтеканию и невозможности удержания настройки. |
Условное обозначение модели
Индекс П-БК 03.16 (10) расшифровывается следующим образом:
- П – Пневматический.
- БК – Блок Кондиционирования (подготовки воздуха).
- 03 – Типовая схема компоновки или версия исполнения.
- 16 – Условный проход (Ду) в миллиметрах. Вариант (10) указывает на другую модификацию с Ду10.
Таким образом, модель П-БК 03.16 (10) обозначает пневматический блок кондиционирования типовой компоновки с условным проходом 16 мм (или 10 мм).

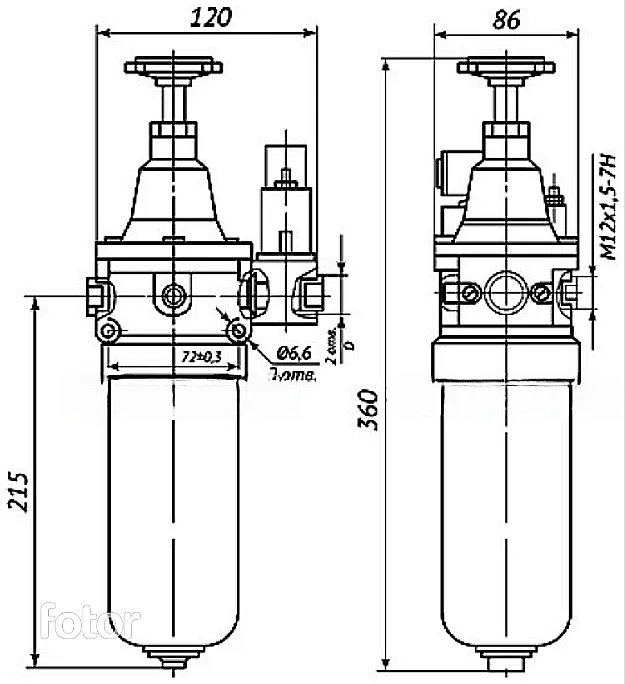

Фотографии и габаритные размеры блока кондиционирования П-БК 03.16 (10)
Наглядное представление о внешнем виде и компоновке узла позволяет оценить его для монтажа. Ниже представлены изображения блока кондиционирования.

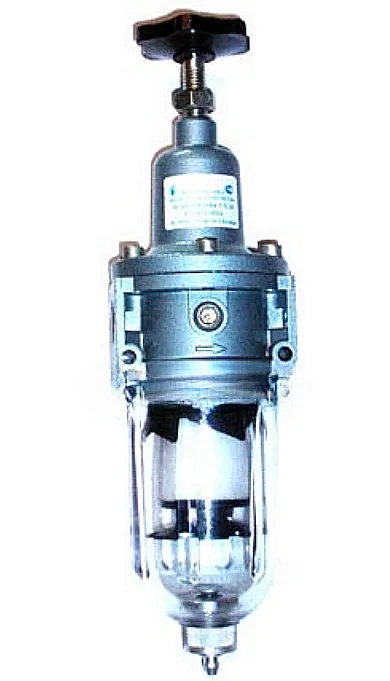

Внешний вид блока кондиционирования П-БК 03.16 с лицевой стороны, показывающий типовую компоновку узлов.
Вид блока кондиционирования сбоку, демонстрирующий патрубки для врезки в магистраль и общие пропорции устройства.
Сравнив расстояние между осями входного и выходного патрубков, их тип резьбы (G, Rp) и общие габариты, указанные в таблице выше, можно точно определить, подходит ли данный блок П-БК 03.16 (10) для установки в существующую систему вместо вышедшего из строя или более старого аналога.
Примеры заказа различных модификаций
- Базовая модель: П-БК 03.16 – блок кондиционирования с условным проходом 16 мм в стандартной комплектации (фильтр-регулятор, реле давления, монтажная группа).
- Модель с иным условным проходом: П-БК 03.10 – аналогичный функционал, но для линий с меньшим расходом воздуха (Ду10).
- Модель с дополнительным оснащением: П-БК 03.16 с опциональным маслораспылителем П-МК06 для систем смазки пневмоинструмента.
Для точного подбора и оформления заказа рекомендуем проконсультироваться со специалистами компании-поставщика ГИДРАВЛИКА.
Поставка и доставка блока подготовки воздуха П-БК
Оборудование бренда «ГИДРАВЛИК» поставляется на российский рынок компанией «ГИДРАВЛИКА». Мы обеспечиваем комплексные поставки промышленной гидравлики и пневматики, включая техническую консультацию и помощь в подборе аналогов под вашу действующую систему.
Доставка осуществляется во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наличие на складе, сроки поставки и актуальные условия уточняйте у наших менеджеров.
Для получения коммерческого предложения, уточнения характеристик или оформления заказа блока кондиционирования П-БК 03.16 (10), свяжитесь с нами через раздел Контакты или оставьте заявку на сайте.
