Описание и назначение: Блок кондиционирования ПБК04.16 представляет собой комплексное модульное решение для подготовки сжатого воздуха в промышленных пневматических системах и приводах. Устройство обеспечивает качественную подготовку рабочей среды для стабильной и долговечной работы конечного оборудования.
Основные характеристики и состав сборки
В зависимости от модификации, пневмоблок ПБК04.16 включает в себя комбинацию следующих функциональных аппаратов и модулей типа П-МК:
- Входной вентиль с обратным клапаном (П-МК07): выполняет запорную функцию и предотвращает обратный поток среды.
- Фильтр-регулятор (П-МК04): обеспечивает очистку сжатого воздуха с абсолютной тонкостью фильтрации 40 мкм и регулировку давления на выходе. Оснащен полуавтоматическим конденсатоотводчиком.
- Реле давления (П-МК09): контролирует давление в системе с возможностью настройки в диапазоне 0,16–1,0 МПа.
- Предохранительный клапан (П-КАП16-2): защищает систему от превышения давления, настраивается в интервале 0,5–0,7 МПа.
- Фильтр-влагоотделитель: эффективно удаляет влагу из сжатого воздуха со степенью влагоотделения не менее 95%.
- Маслораспылитель (П-МК06): дозированная подача масла в воздушную магистраль для смазки пневмоцилиндров и инструмента.
Манометр для контроля давления поставляется отдельно. Базовая комплектация блока кондиционирования П-БК 04.16(10) включает реле давления П-МК09, вентиль П-МК07 и фильтр-регулятор П-МК04.
Габаритные размеры и общие параметры
Вес и габаритные размеры блока зависят от конкретной комплектации и типа присоединения. Типовые присоединительные размеры соответствуют условному проходу (DN) 6, 10, 16 и 25 мм.
| Параметр | Значение |
|---|
| Код ТН ВЭД (условно) | 8421 39 000 9 |
| Условный проход (DN), мм | 6, 10, 16, 25 |
| Диапазон веса (в зависимости от комплектации), кг | 1.5 – 4.5 |
| Тип присоединения | Резьбовое (G, BSPP) |
Фотография внешнего вида модулей П-МК-07 и П-МК-04 в составе блока.

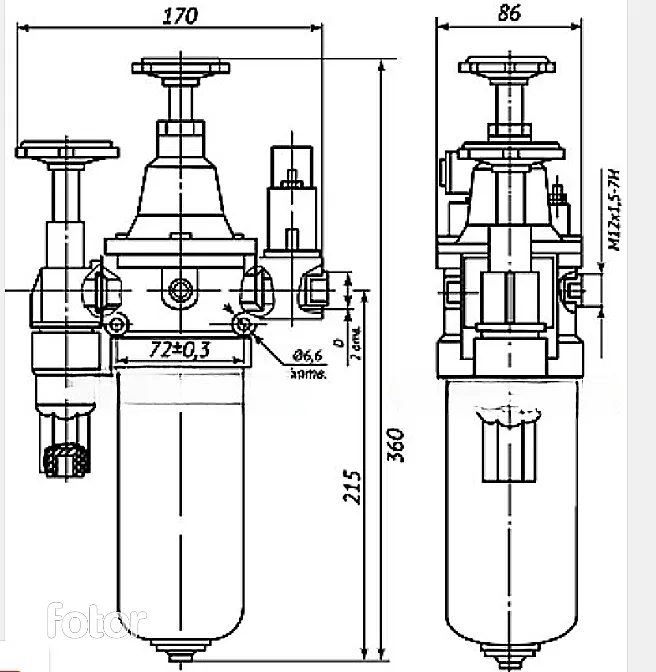

Чертеж с габаритными размерами для проверки совместимости с коммуникациями.
В конструкторском бюро один инженер спрашивает другого: "Почему на блок кондиционирования воздуха для станка такая длинная настройка?" Второй, не отрываясь от чертежа: "Чтобы у мастера было время подумать, действительно ли ему нужно менять давление прямо сейчас".
Технические характеристики
| Характеристика | Значение для условного прохода (DN) |
|---|
| 6 мм | 10 мм | 16 мм | 25 мм |
|---|
| Минимальное давление на входе, МПа (кгс/см²) | 0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) | 1,0 (10) |
| Расход воздуха при давлении на выходе 0,63 МПа, м³/мин: | | | | |
| - максимальный | 0,25 | 0,8 | 2,0 | 4,0 |
| - минимальный | 0,05 | 0,16 | 0,16 | 0,16 |
| Тип рабочей среды | Сжатый воздух, инертные газы |
| Температурный диапазон работы, °C | +5 … +60 |
Преимущества и особенности эксплуатации
Использование блока ПБК04.16 в пневмосистемах промышленного оборудования дает ряд существенных преимуществ:
- Модульная конструкция: позволяет гибко комплектовать блок из стандартных элементов серии П-МК под конкретные задачи системы кондиционирования рабочей среды.
- Снижение износа оборудования: качественная фильтрация воздуха до 40 мкм и осушение увеличивают ресурс работы пневмоцилиндров, клапанов и инструмента.
- Стабильность параметров: регулятор давления и реле обеспечивают поддержание заданных значений, что критически важно для точной автоматики.
- Компактность и удобство монтажа: все компоненты скомпонованы в едином блоке, экономя место и сокращая время подключения по сравнению с отдельными аппаратами.
- Совместимость с типовыми промышленными линиями: стандартные присоединительные размеры и рабочие параметры.
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессора или магистрали подается на вход блока ПБК04.16. Первым элементом в цепи обычно является вентиль с обратным клапаном (П-МК07), который позволяет отсечь подачу и предотвращает обратный ток. Далее воздух поступает в фильтр-влагоотделитель и фильтр-регулятор (П-МК04), где происходит его очистка от механических примесей и конденсата, а также регулировка давления до заданного уровня.
После подготовки воздух может направляться через маслораспылитель (П-МК06) для смазки или напрямую к потребителям. Реле давления (П-МК09) непрерывно контролирует давление в системе после регулятора. При отклонении от заданного диапазона оно может подавать сигнал на управляющую автоматику или компрессор. Предохранительный клапан (П-КАП16-2) является последним рубежом защиты, срабатывая при аварийном превышении давления.
Схема пневматических соединений и потока воздуха через блок П-БК.
Температурный режим работы и ресурс
Блок ПБК04.16 рассчитан на эксплуатацию в отапливаемых производственных помещениях при температуре окружающего воздуха от +5°C до +60°C. Допускается работа в режиме постоянной нагрузки. Срок службы напрямую зависит от качества подаваемого сжатого воздуха (наличие масла, агрессивных примесей, уровень влажности), периодичности технического обслуживания (замена фильтрующих элементов, слив конденсата) и соблюдения пределов рабочих давлений. Использование фильтров грубой очистки на входе в систему значительно продлевает ресурс элементов блока. Для обеспечения бесперебойной эксплуатации стоимость ремонта и замены изнашиваемых деталей ощутимо ниже, чем цена узла в сборе.
Область применения и типовое оборудование
Блоки подготовки воздуха серии П-БК широко используются в различных отраслях промышленности для обеспечения качественным сжатым воздухом:
- Станкостроение и металлообработка: пневмоприводы станков ЧПУ, зажимные патроны, механизмы подачи.
- Прессовое и штамповочное оборудование: управление цилиндрами, механизмами выталкивания.
- Пищевая и упаковочная промышленность: приводы упаковочных автоматов, клапанов, дозаторов.
- Автоматизированные технологические линии: системы сортировки, транспортировки, позиционирования.
- Сборочные производства и роботизированные комплексы.
- Пневмоинструмент в сервисных и ремонтных мастерских.
Состав ремкомплекта и типовые изнашиваемые детали
Ремонт и обслуживание блока кондиционирования ПБК04.16 чаще всего связаны с заменой следующих расходных элементов и уплотнений:
| Наименование детали / узла | Типичная причина износа или выхода из строя |
|---|
| Фильтрующий элемент картридж (П-МК04) | Загрязнение механическими частицами и пылью. Требует периодической замены в зависимости от загрязненности воздуха. |
| Резиновые уплотнительные кольца и манжеты | Естественное старение резины, воздействие масел, перепадов температур. |
| Мембрана регулятора давления | Циклические нагрузки, нестабильность входного давления. |
| Пружины в регуляторе и реле давления | Усталость металла при длительной циклической работе. |
| Конденсатоотводчик (механическая часть) | Загрязнение, заклинивание из-за грязи или накипи в воде. |
Типичные ошибки при подборе
- Несоответствие условного прохода (DN) потребляемому расходу: выбор блока с DN 6 для системы с пиковым расходом 3 м³/мин приведет к падению давления и неработоспособности оборудования.
- Игнорирование необходимости влагоотделения: если в сжатом воздухе высокое содержание влаги, а выбран блок без фильтра-влагоотделителя, это вызовет коррозию и отказы пневмоаппаратуры.
- Неверный диапазон настройки регулятора и реле давления: если требуемое рабочее давление 0,8 МПа, а реле имеет верхний предел настройки 0,6 МПа, система не сможет выйти на нужный режим.
- Работа вне допустимого температурного диапазона: установка блока в неотапливаемом помещении с температурой ниже +5°C может привести к обмерзанию конденсатоотводчика и выходу из строя уплотнений.
Условное обозначение и расшифровка индекса
Индекс ПБК04.16(10) имеет следующую логику:
- П – пневматический.
- БК – блок кондиционирования (подготовки воздуха).
- 04 – наличие в базовой комплектации фильтра-регулятора (тип П-МК04).
- 16 – диаметр условного прохода основных элементов (16 мм). В скобках может указываться альтернативный проход, например, (10) для DN10.
Модификации формируются добавлением других модулей серии П-МК.
Примеры заказа и комплектации
Для корректного заказа необходимо указать требуемую комплектацию и параметры:
- Базовая модель для стандартных условий: ПБК04.16(10) – блок с DN16 (или DN10), включающий П-МК07, П-МК04, П-МК09. Манометр заказывается отдельно (например, МТ-2И).
- Модель для систем с требованием к смазке: ПБК04.16 с добавлением модуля маслораспылителя П-МК06.
- Модель для агрессивных сред или повышенной влажности: ПБК04.16 с фильтром-влагоотделителем и предохранительным клапаном П-КАП16-2.
Для подбора аналога или консультации по совместимости с существующим оборудованием воспользуйтесь формой связи на сайте, так как блок кондиционирования ПБК04.16 имеет специфические характеристики.
