Блок кондиционирования ПБК06.16 серии П-БК представляет собой комплексное решение для подготовки сжатого воздуха, предназначенное для установки в пневматические приводы станков, прессов и другого промышленного оборудования. Он обеспечивает стабилизацию давления, очистку и подачу смазки в рабочую среду, что напрямую влияет на ресурс и надежность пневмоцилиндров, клапанов и инструмента.
Описание и назначение блока ПБК06.16
Пневмоблоки П-БК 06.16 (ПБК-06.10) скомпонованы на базе модульных устройств П-МК и выполняют несколько ключевых функций в системе: входное запирание и защита от обратного потока, фильтрация и осушение воздуха, поддержание заданного давления, а также аварийный сброс при превышении допустимых значений. Основная задача этого блока кондиционирования — обеспечить пневмоприемники чистым, сухим воздухом под стабильным давлением, что критически важно для предотвращения коррозии и износа компонентов.
В зависимости от комплектации, блок ПБК может включать в себя следующие аппараты и функции:
- Входной вентиль с функцией обратного клапана (П-МК07).
- Фильтр-регулятор с абсолютной тонкостью фильтрации 40 мкм и полуавтоматическим конденсатоотводчиком (П-МК04).
- Маслораспылитель для смазки пневмомоторов и цилиндров (П-МК06).
- Реле давления, настраиваемое в диапазоне 0,16 – 1,0 МПа (П-МК09).
- Предохранительный клапан с настройкой в интервале 0,5 – 0,7 МПа (П-КАП16-2).
- Фильтр-влагоотделитель со степенью влагоотделения не менее 95%.
Приходит инженер к начальнику и говорит: "Шеф, блок кондиционирования ПБК06.16 настаивает на повышении давления". Начальник вздыхает: "Опять эти запросы от воздуха...".
Ключевые технические характеристики
Технические параметры блока ПБК06.16 варьируются в зависимости от условного прохода Ду трубопровода. Ниже приведены основные эксплуатационные показатели серии П-БК.
| Характеристика |
Значения для условного прохода (Ду), мм |
|
6 |
10 |
16 |
25 |
| Минимальное давление на входе, МПа (кгс/см²) |
0,16 (1,6) |
| Номинальное давление, МПа (кгс/см²) |
1,0 (10) |
Расход воздуха при давлении на выходе 0,63 МПа, м³/мин.:
- максимальный, не менее
- минимальный, не более |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
Габаритные размеры и масса
Вес и основные габариты блока кондиционирования ПБК06.16 определяются конкретной модификацией и составом установленных модульных устройств.
Код ТН ВЭД для подобного пневмооборудования, как правило, относится к группе 8414 (насосы, компрессоры, вентиляторы). Точный код уточняйте при заказе.

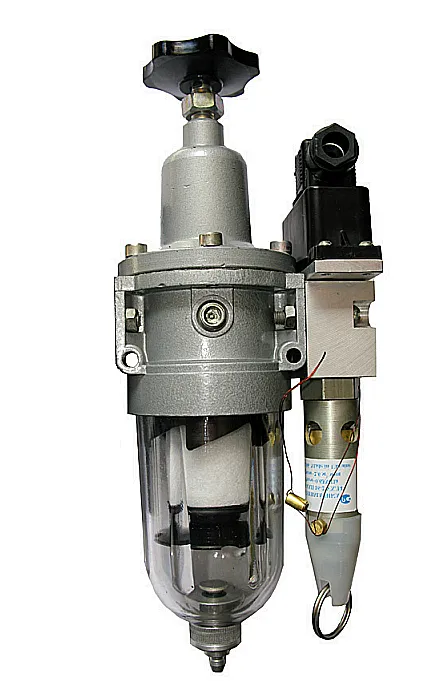

Внешний вид блока ПБК06.16 спереди.

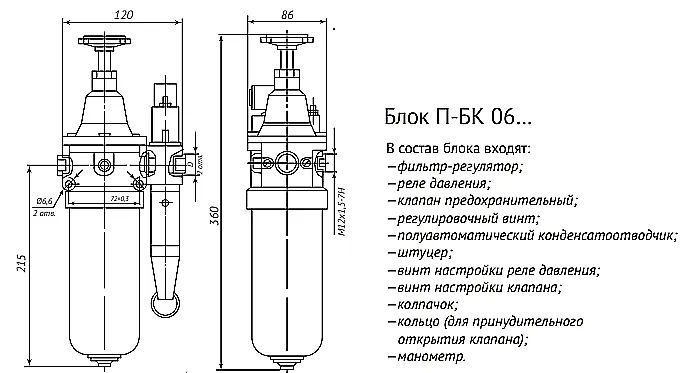

Внешний вид блока ПБК06.16 сбоку, габаритные размеры.
Преимущества и особенности эксплуатации
- Снижение простоев оборудования. Комплексная подготовка воздуха предотвращает отказы пневмоинструмента и исполнительных механизмов из-за загрязнений или конденсата.
- Увеличение ресурса гидросистем. Чистый и осушенный воздух минимизирует износ уплотнений и подвижных частей цилиндров и клапанов.
- Стабильность рабочих параметров. Фильтр-регулятор П-МК04 и реле давления П-МК09 обеспечивают поддержание заданного давления в системе независимо от колебаний на входе.
- Упрощение монтажа и сервисного обслуживания. Модульная конструкция позволяет легко заменять отдельные компоненты (фильтр, реле) без демонтажа всего узла.
- Широкий диапазон расхода. Модельный ряд с условным проходом от Ду6 до Ду25 позволяет подобрать блок ПБК06.16 для систем с различной производительностью.
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессорной станции поступает на входной вентиль модуля П-МК07, который выполняет роль запорной арматуры и обратного клапана. Далее поток проходит через фильтр-регулятор П-МК04, где очищается от механических примесей размером более 40 мкм и отделяется влага. Отрегулированное давление контролируется реле П-МК09, которое управляет работой компрессора для поддержания давления в заданном диапазоне. При необходимости воздух направляется через маслораспылитель П-МК06 для принудительной смазки. В случае возникновения аварийной ситуации, например, заклинивания реле, предохранительный клапан П-КАП16-2 сбрасывает избыточное давление, защищая систему от разрушения.
Пневмосхема работы блока кондиционирования П-БК 06.16.
Температурный режим, ресурс и сервисное обслуживание
Блок кондиционирования ПБК06.16 рассчитан на работу в стандартном для промышленного оборудования температурном диапазоне. Непрерывный режим эксплуатации в условиях качественной фильтрации поступающего воздуха и своевременного слива конденсата из отстойника обеспечивает длительный срок службы.
Основными факторами, влияющими на ресурс, являются качество среды (отсутствие агрессивных паров, масел, соблюдение влажности), частота и правильность сервисного обслуживания (замена фильтрующих элементов, проверка настроек реле и клапана). Использование отдельного манометра, поставляемого опционально, позволяет контролировать давление визуально.
Область применения и типы оборудования
Блок ПБК06.16 находит применение в различных отраслях промышленности на оборудовании, оснащенном пневматическими системами управления и приводами:
- Металлообрабатывающие и деревообрабатывающие станки с ЧПУ.
- Прессовое и штамповочное оборудование.
- Сборочные и упаковочные автоматические линии.
- Строительная и подъемно-транспортная техника с пневмоприводом.
- Станции подготовки сжатого воздуха (пневмостанции).
- Устройства пневмоавтоматики и КИПиА.
Состав ремкомплекта и часто заменяемые элементы
Для поддержания работоспособности блока необходима периодическая замена расходных материалов. Чаще всего из строя выходят следующие узлы:
| Элемент |
Типичная причина износа |
Входящий модуль |
| Фильтрующий элемент (сетка, картридж) |
Загрязнение рабочей среды, несвоевременное обслуживание. |
П-МК04 |
| Уплотнительные кольца и манжеты |
Естественное старение резины, перепады температур, загрязненное масло. |
Все модули |
| Регулировочная пружина реле давления |
Усталость металла при циклических нагрузках. |
П-МК09 |
| Тарельчатая пружина предохранительного клапана |
Частые срабатывания, коррозия. |
П-КАП16-2 |
| Поплавок конденсатоотводчика |
Механическое повреждение, накипь. |
П-МК04 |
Типичные ошибки при подборе блока кондиционирования
- Выбор только по диаметру подключения. При подборе необходимо учитывать не только резьбу (Ду), но и максимальный расход воздуха, который способен пропустить блок ПБК06.16.
- Игнорирование типа рабочей среды. Блок рассчитан на работу со сжатым воздухом. Использование с другими газами или в условиях высокой агрессивности среды требует дополнительных проверок.
- Несоответствие давления. Важно, чтобы реальное давление в системе не превышало номинальное давление блока (1,0 МПа), и было не ниже минимального входного (0,16 МПа).
- Пренебрежение установкой манометра. Отсутствие внешнего контроля давления затрудняет диагностику и настройку системы.
Условное обозначение и расшифровка индекса
Индекс ПБК06.16 (П-БК 06.16) расшифровывается следующим образом:
- П – пневматический.
- БК – блок кондиционирования (подготовки воздуха).
- 06 – номер типоразмера или конструктивного исполнения.
- 16 – максимальный условный проход (в данном случае, Ду16). Модификация П-БК 06.10 предназначена для прохода Ду10.
- В скобках (10) может указываться альтернативный или дополнительный параметр прохода.
- Состав модулей указывается отдельно: П-МК04, П-МК09, П-КАП16-2.
Примеры оформления заказа на блок ПБК06.16
Для корректного заказа необходимо указать точную комплектацию, требуемый условный проход (Ду) и наличие манометра (поставляется отдельно). Примеры:
- Базовая комплектация: ПБК06.16 (П-БК 06.16) в сборе с модулями П-МК04, П-МК09, П-КАП16-2, без манометра.
- Комплектация для Ду10: ПБК06.10 (П-БК 06.10) с аналогичным набором модулей.
- Заказ с манометром: Указанный выше блок + манометр контроля давления МТ-2И.
