Блок кондиционирования ПБК07.16 (обозначение по каталогу П-БК 07.16) представляет собой компактный узел для подготовки сжатого воздуха в пневматических системах. Данная модификация поставляется без манометра, что позволяет интегрировать измерительный прибор по выбору заказчика. Основная функция блока — очистка, регулировка давления и распределение воздуха к потребителям.
Основные параметры блока ПБК
Ниже приведены общие данные для серии блоков кондиционирования ПБК. Конкретные значения зависят от модификации и условного прохода.
| Параметр | Значение / диапазон |
|---|
| Вес (приблизительно) | 2.5 - 8 кг (в зависимости от исполнения) |
| Габаритные размеры (Д x Ш x В) | 200x150x100 мм до 400x200x150 мм |
| Код ТН ВЭД | 8421 39 000 0 (аппараты для фильтрации газов) |
Инженер спрашивает у коллеги: «Почему блок кондиционирования ПБК07.16 такой надёжный?» — «Потому что он работает без лишнего давления, особенно без манометра, который вечно выходит из строя!»
Технические характеристики блока кондиционирования ПБК07.16
В таблице приведены ключевые эксплуатационные параметры для различных значений условного прохода.
| | Условный проход, мм |
| | 6 | 10 | 16 | 25 |
| Минимальное входное давление, МПа (кгс/см²) | 0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) | 1,0 (10) |
Расход воздуха при выходном давлении 0,63 МПа (6,3 кгс/см²), м³/мин:
- максимальный, не менее
- минимальный, не более |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
| Тип рабочей среды | Сжатый воздух (без масла и агрессивных примесей) |
| Диапазон рабочих температур, °C | от -10 до +80 |
| Присоединительные размеры | Резьба внутренняя/наружная в соответствии с условным проходом (G1/4, G3/8, G1/2, G3/4) |
| Масса (примерно), кг | 2.5 | 3.5 | 5.0 | 8.0 |
Преимущества и особенности эксплуатации блока ПБК07.16
Использование блока кондиционирования П-БК 07.16 обеспечивает следующие выгоды:
- Повышение надежности пневмосистем: эффективная очистка и стабилизация давления воздуха снижают износ исполнительных механизмов.
- Удобство монтажа и обслуживания: компактная конструкция и модульное исполнение упрощают установку и замену компонентов.
- Гибкость конфигурации: возможность комплектации различными аппаратами (вентиль, фильтр, регулятор, реле) под конкретные задачи.
- Экономия на ремонте: снижение частоты отказов оборудования благодаря качественной подготовке воздуха.
- Совместимость с типовым оборудованием: стандартные присоединительные размеры позволяют интегрировать блок в существующие системы.
Принцип работы блока кондиционирования
Блок ПБК07.16 монтируется в магистраль подачи сжатого воздуха после компрессора или ресивера. Воздух последовательно проходит через входной вентиль (выполняющий также функцию обратного клапана), фильтр-регулятор для очистки и снижения давления до заданного уровня. При необходимости воздух увлажняется маслораспылителем. Реле давления контролирует уровень давления, а предохранительный клапан защищает от превышения. На выходе потребитель получает очищенный воздух с стабильным давлением.
Температурный режим и ресурс работы
Блок кондиционирования ПБК07.16 рассчитан на непрерывную работу в диапазоне температур от -10°C до +80°C. Ресурс работы значительно зависит от качества подаваемого воздуха, своевременного обслуживания и соблюдения параметров давления. При использовании в соответствии с техническими условиями и регулярной замене фильтрующих элементов срок службы составляет не менее 10 лет.
Области применения и типовое оборудование
Блоки кондиционирования П-БК 07.16 широко используются в промышленности и сервисе на оборудовании, требующем качественного сжатого воздуха:
- Пневматические станки и прессы.
- Строительная и дорожная техника с пневмоприводами.
- Автоматические линии и роботизированные комплексы.
- Установки для покраски и пескоструйной обработки.
- Медицинское и пищевое оборудование (при использовании соответствующих фильтров).
Типичные ошибки при подборе блока кондиционирования
- Неучёт расхода воздуха: выбор блока с недостаточной пропускной способностью приводит к падению давления у потребителей.
- Игнорирование типа рабочей среды: использование с агрессивными или маслосодержащими средами без специального исполнения сокращает ресурс.
- Неправильный выбор присоединительных размеров: несоответствие резьбы требует дополнительных переходников, что увеличивает риск утечек.
- Пренебрежение температурным диапазоном: установка в условиях за пределами допустимых температур приводит к выходу из строя уплотнений и регуляторов.
Расшифровка условного обозначения ПБК07.16
Маркировка блока кондиционирования ПБК07.16 (П-БК 07.16) имеет следующую структуру:
- П – пневматическое исполнение.
- БК – блок кондиционирования.
- 07 – номер серии или конструктивное исполнение.
- 16 – условный проход в миллиметрах (в данном случае 16 мм).
- (10) – может указывать на версию или дополнительный параметр, например, давление.
- Отсутствие манометра в комплекте отражено в описании "без манометра".
Габаритные и присоединительные размеры

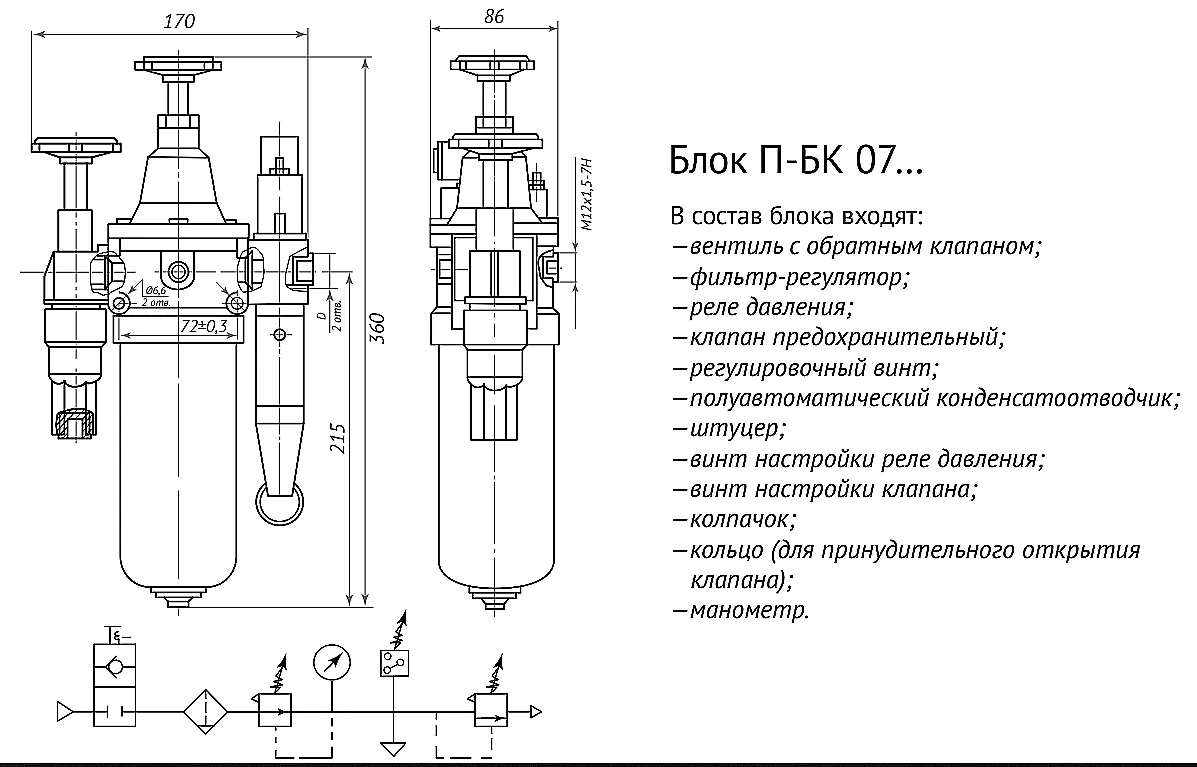

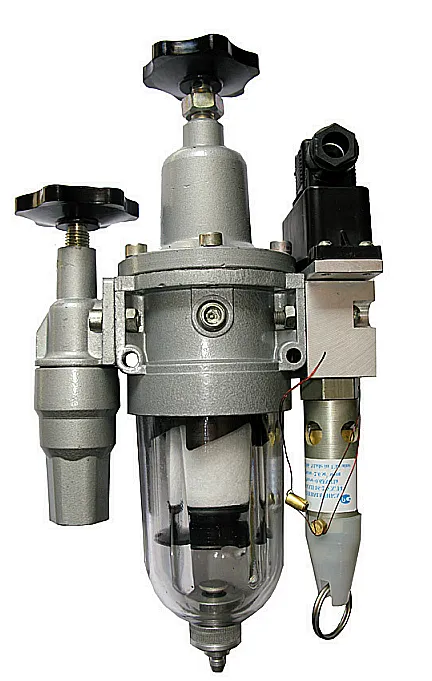

Для проверки совместимости с существующим оборудованием необходимо учитывать габариты и тип подключения. Ниже представлены изображения блока кондиционирования ПБК07.16, на которых видны основные конструктивные элементы.
Присоединительные размеры соответствуют условному проходу и могут быть выполнены в виде внутренней или наружной резьбы стандартных типоразмеров. Для точного определения габаритов конкретной модификации рекомендуем обратиться к технической документации или консультантам.
Примеры заказа блока кондиционирования
В зависимости от требований системы, можно заказать следующие варианты:
- Базовая комплектация: ПБК07.16 (П-БК 07.16) без манометра с условным проходом 16 мм. Артикул: ПБК07.16-Б.
- Модификация с увеличенным расходом: Блок с условным проходом 25 мм для высокопроизводительных систем. Артикул: ПБК07.25-Б.
- Комплектация с манометром: ПБК07.16 с установленным манометром для визуального контроля давления. Артикул: ПБК07.16-М.
Часто задаваемые вопросы (FAQ)
Как выбрать модификацию блока ПБК07.16 по давлению и расходу?
При выборе необходимо учитывать максимальный расход воздуха в системе и рабочее давление. Например, для условного прохода 16 мм максимальный расход составляет 2,0 м³/мин при давлении 0,63 МПа. Рекомендуется выбирать блок с запасом по расходу 20-30%.
Каковы сроки поставки и доставки по России и СНГ?
Стандартные сроки поставки составляют от 3 до 14 рабочих дней в зависимости от региона. На складе в Москве часто имеются популярные модификации, что позволяет осуществить отгрузку в течение 1-2 дней.
Какие условия эксплуатации допустимы для блока ПБК07.16?
Блок рассчитан на работу в помещениях с температурой от -10°C до +80°C. Важно обеспечить чистоту подаваемого воздуха: отсутствие капельной влаги, масел и абразивных частиц. Для работы в пыльных условиях рекомендуется установка дополнительных фильтров грубой очистки.
Возможна ли замена блока ПБК07.16 на аналог от другого производителя?
Да, возможна. Ключевые параметры для подбора аналога: условный проход, рабочее давление до 1,0 МПа, тип присоединения и габаритные размеры. Наши специалисты помогут подобрать совместимый блок кондиционирования под вашу систему.
Поставка и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и стран СНГ. Мы обеспечиваем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши инженеры готовы проконсультировать по подбору блока кондиционирования ПБК07.16, а также помочь с интеграцией в существующую систему. Для заказа или получения технической информации оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
