Модульная система блока кондиционирования ПБК15.16 предназначена для комплексной подготовки сжатого воздуха в промышленных пневмосистемах. Она обеспечивает фильтрацию, регулировку давления, смазку и защиту от превышения давления, что является критически важным для стабильной работы исполнительных механизмов, пневмоцилиндров и пневмоинструмента. Благодаря модульной конструкции блок кондиционирования ПБК 15.16 позволяет гибко компоновать необходимый набор функций под конкретную технологическую задачу.
Описание и назначение блока ПБК15.16
Блок кондиционирования ПБК функционирует как единый узел подготовки воздуха, монтируемый на входе в пневмолинию. Его основная задача — преобразование некондиционного сжатого воздуха, поступающего от компрессора, в чистый, осушенный, смазанный и имеющий стабильное давление воздушный поток. Правильно подобранный блок кондиционирования ПБК15.16 значительно увеличивает ресурс всего пневматического оборудования, снижает простои и затраты на ремонт. Использование блока кондиционирования ПБК 15.16 особенно актуально для систем, где критична точность и надежность, например, в пневмоавтоматике станков или контрольно-измерительных приборах.
Конфигурация блока
В зависимости от модификации, блок ПБК15.16 может включать в себя следующие аппараты:
Входной вентиль, выполняющий также функцию обратного клапана (узел П-МК07).
Фильтр-регулятор с абсолютной тонкостью фильтрации 40 мкм для очистки от твердых частиц и влаги (узел П-МК04).
Маслораспылитель для дозированной подачи масляного тумана в пневмолинию (узел П-МК06).
Реле давления для стабилизации выходного давления (обычно в конструкцию не входит, может устанавливаться отдельно по обозначению П-МК09).
Предохранительный клапан с регулируемым диапазоном настройки 0,5–0,7 МПа для защиты контура от аварийного роста давления (узел П-КАП16).
Приходит механик к инженеру хвастаться: «Видишь этот блок кондиционирования ПБК? Поставил, и теперь весь воздух в цеху как подобает — чистый, сухой, давление стабильное!» Инженер смотрит и говорит: «Отлично. А теперь поставь такой же между твоим отделом и бухгалтерией — там тоже воздух постоянно портится».
Технические характеристики
Основные рабочие параметры блока кондиционирования ПБК15.16 стандартизированы и зависят от условного прохода. При выборе необходимо учитывать как минимальное входное, так и номинальное давление, а также требуемый расход сжатого воздуха.
| Параметр |
Значения для условного прохода, мм |
|
6 |
10 |
16 |
25 |
| Минимальное давление на входе, МПа (кгс/см²) |
0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) |
1,0 (10) |
Расход воздуха при давлении на выходе 0,63 МПа (6,3 кгс/см²), м³/мин.:
- максимальный, не менее
- минимальный, не более |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
Код ТН ВЭД для подобных устройств подготовки воздуха обычно относится к группе 84.81. Масса и габаритные размеры блока кондиционирования ПБК15.16 зависят от его конкретной комплектации и условного прохода. Для стандартной версии с Ду 16 ориентировочная масса составляет 2–3 кг.
Преимущества и особенности эксплуатации
Использование модульного блока кондиционирования ПБК 15.16 в составе пневмосистемы дает пользователю ряд существенных выгод, влияющих на рентабельность производства:
Снижение эксплуатационных расходов. Эффективная очистка и смазка воздуха продлевают срок службы дорогостоящих пневмоцилиндров, клапанов и инструмента.
Повышение надежности системы. Встроенный предохранительный клапан и стабилизация давления предотвращают аварийные ситуации и поломки оборудования.
Упрощение монтажа и обслуживания. Все компоненты собраны в единый компактный блок, что экономит место и сокращает время на установку. Модульная конструкция облегчает замену вышедших из строя элементов.
Универсальность. Блок кондиционирования ПБК15.16 совместим с большинством типовых промышленных пневмосистем и может быть легко адаптирован под конкретные требования.
Стабильность работы. Поддержание постоянного давления и влажности воздуха гарантирует точность и повторяемость технологических операций.
Принцип работы в системе
Сжатый воздух от компрессорной станции поступает во входной порт блока кондиционирования ПБК 15.16. Сначала он проходит через фильтр-влагоотделитель, где происходит грубая очистка от капельной влаги и механических примесей. Далее воздух очищается в фильтрующем элементе с тонкостью 40 мкм. После этого регулятор давления (редуктор) снижает и стабилизирует давление до требуемого технологией значения. При необходимости, в поток через маслораспылитель впрыскивается мелкодисперсное масло для смазки движущихся частей пневмооборудования. При возникновении аварийного повышения давления в системе срабатывает предохранительный клапан, стравливая избыток среды в атмосферу.
Температурный режим и ресурс
Блок кондиционирования ПБК15.16 рассчитан на работу с воздухом в стандартном промышленном диапазоне температур окружающей среды, как правило, от +5°C до +60°C. Температура рабочей среды (сжатого воздуха) не должна превышать +80°C. Устройство предназначено для непрерывной эксплуатации в стационарных условиях. Срок службы блока напрямую зависит от качества обслуживания: своевременной замены фильтрующих элементов и капсулы маслораспылителя, а также от чистоты подаваемого воздуха. Использование качественного масла, рекомендованного производителем, также увеличивает ресурс работы не только блока, но и всей системы.
Область применения и типовое оборудование
Блоки кондиционирования данной серии широко применяются в различных отраслях промышленности для оснащения пневматических систем. Основные сферы использования:
Металлообработка: пневмоавтоматика станков с ЧПУ, прессов, манипуляторов.
Машиностроение: сборочные и испытательные стенды, системы управления.
Упаковочное оборудование: пневмоприводы упаковочных машин и конвейеров.
Строительство и спецтехника: системы управления строительными машинами, где требуется очищенный воздух для контроллеров и клапанов.
Ремонтные мастерские: централизованные магистрали для подачи подготовленного воздуха к пневмоинструменту.
Таким образом, блок кондиционирования ПБК является обязательным элементом любой ответственной пневмосистемы, обеспечивающим долговечность и безотказность работы.
Ремонтопригодность и типовые компоненты ремонта
Конструкция блока кондиционирования ПБК15.16 является ремонтопригодной. Наиболее часто заменяемыми элементами являются уплотнительные кольца и манжеты входного вентиля и регулятора, фильтрующий элемент картридж, а также капсула маслораспылителя. Предохранительный клапан также может потребовать периодической проверки и настройки. Износ этих компонентов напрямую связан с интенсивностью эксплуатации, чистотой воздуха и соблюдением интервалов планового технического обслуживания. Наличие ремкомплектов позволяет оперативно восстановить работоспособность узла без замены всего блока кондиционирования ПБК 15.16.
| Наименование компонента |
Типичная причина замены |
| Фильтрующий элемент (картридж) |
Загрязнение, снижение пропускной способности, увеличение перепада давления. |
| Уплотнительные кольца и манжеты (вентиль, регулятор) |
Естественное старение резины, механический износ, потеря герметичности. |
| Капсула маслораспылителя |
Выработка ресурса, загрязнение каналов подачи масла. |
| Пружина предохранительного клапана |
Усталость металла, приводящая к изменению давления срабатывания. |
Типичные ошибки при подборе блока ПБК
Неверный выбор блока кондиционирования ПБК может привести к его некорректной работе или преждевременному выходу из строя:
1. Неучет реального расхода воздуха. Подбор заведомо менее производительной модели приводит к падению давления в магистрали при пиковых нагрузках.
2. Пренебрежение минимальным входным давлением. Если давление от компрессора ниже 0,16 МПа, блок кондиционирования ПБК15.16 не сможет корректно функционировать.
3. Использование с неподходящей рабочей средой. Устройство предназначено для очищенного сжатого воздуха. Применение с агрессивными газами или парами недопустимо.
4. Игнорирование необходимости технического обслуживания, что быстро выводит из строя фильтрующие и смазывающие элементы.
Условное обозначение модели
Код ПБК15.16 расшифровывается следующим образом:
ПБК — Пневматический Блок Кондиционирования.
15.16 — условный индекс конструкции и номинального давления (1.0 МПа ≈ 10 кгс/см²).
(10) в скобках указывает на конкретный типоразмер или модификацию в серии.
Последующее перечисление (П-МК04, П-МК06, П-МК07, П-КАП16) указывает на типовой комплект входящих в блок модулей, что позволяет точно идентифицировать функционал. Отсутствие в обозначении «манометра» уточняет, что указанный прибор в базовую поставку не входит.
Внешний вид и габаритные размеры

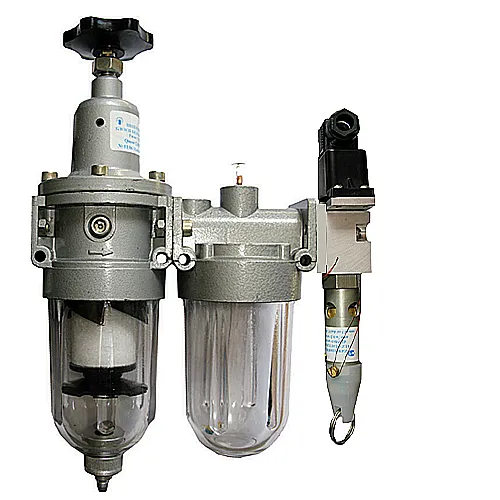

Вид спереди на блок кондиционирования ПБК15.16 с подключением G1/2. Видны патрубки входа/выхода, регулятор давления и маслоотражатель.
Вид сбоку на блок ПБК 15.16, демонстрирующий монтажную конфигурацию и расположение функциональных модулей.
Габаритные размеры необходимо уточнять для конкретного условного прохода. Для проверки совместимости с существующим оборудованием следует учитывать не только межосевые расстояния крепежных отверстий, но и рабочий вылет устройства, чтобы обеспечить удобный доступ для регулировки и обслуживания.
Примеры заказа
При оформлении заявки важно указывать полное обозначение, которое определяет комплектацию:
Базовый вариант: ПБК15.16-Блок кондиционирования П-БК 15.16(10) (П-МК04, П-МК06, П-МК07, П-КАП16) без манометра. Универсальная комплектация для большинства задач.
Вариант без смазки: Блок кондиционирования ПБК в исполнении без маслораспылителя (П-МК06) для систем, где подача масла не требуется или осуществляется централизованно.
Вариант с другим условным проходом: Модель П-БК с Ду 25 для магистралей с высоким расходом сжатого воздуха.
