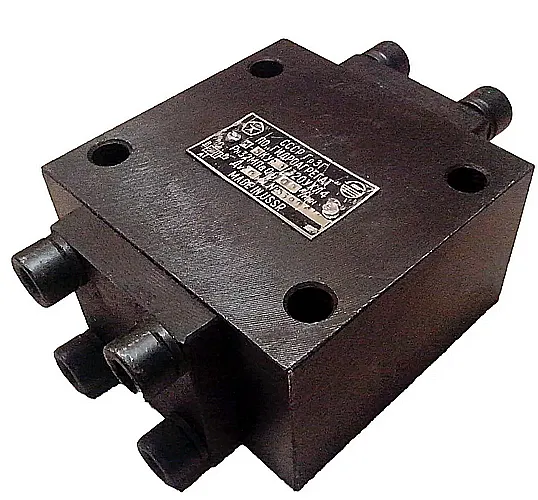

Гидрозамок односторонний М-1КУ 12/320, также известный как управляемый гидравлический клапан, служит ключевым элементом безопасности в системах объемного гидропривода. Его основная функция – предотвращение самопроизвольных перемещений исполнительных механизмов (гидроцилиндров), обеспечивая их надежную фиксацию под нагрузкой при нулевом давлении от распределителя. Одна из главных областей применения – стабилизация положения рабочего органа при нейтральном положении золотника гидрораспределителя.
Описание и назначение
Данный гидравлический узел является односторонним управляемым обратным клапаном, работающим под давлением. Он устанавливается в напорной или сливной магистрали гидросистемы на участке между распределителем и гидроцилиндром. Устройство свободно пропускает рабочую жидкость (масло) в направлении «к цилиндру» и автоматически блокирует обратный поток без внешнего управляющего сигнала. Чтобы открыть гидрозамок односторонний М-1КУ 12/320 и обеспечить обратный ход поршня, на его управляющий поршень необходимо подать давление управления с заданным значением, превышающим давление в полости цилиндра.
Модель М-1КУ оснащена интегрированным разгрузочным клапаном и отдельным дренажным каналом для слива утечек из камеры управления. Это техническое решение делает работу гидросхемы более плавной, повышая общую надежность системы.
Приходит инженер на склад и спрашивает: «Есть ли у вас гидрозамок односторонний? Нужно, чтобы давление держал, как швейцарский банк — надёжно, и чтоб самовольно не срабатывал». Складской отвечает: «Есть. Вон, на полке стоит, сам не открывается и без команды ничего не пропускает. Прямо как наш начальник отдела!»
Иллюстрация: принципиальная гидравлическая схема подключения одностороннего гидрозамка М-1КУ 12/320.
Вес, габариты и код ТН ВЭД
Модель М-1КУ 12/320 характеризуется компактными размерами, облегчающими её интеграцию в существующие конструкции гидропанелей. Устройство имеет стыковой тип монтажа с присоединительными размерами под шпильки или болты. Классификационный код ТН ВЭД для данного типа продукции относится к группе 8412 (гидравлические силовые установки и двигатели) и может уточняться в зависимости от конкретного исполнения.
| Параметр |
Значение |
| Масса, кг |
≈ 2.6 |
| Габаритные размеры (Д х Ш х В), мм |
120 х 85 х 42 |
| Диапазон условных проходов серии (Ду), мм |
12 — 80 |
| Типовой Код ТН ВЭД |
8412 (для уточнения необходима экспертиза) |
Чертёж: габаритные и присоединительные размеры для монтажа гидрозамка М-1КУ 12/320.
Технические характеристики
Ключевые технические параметры определяют возможности и ограничения по применению устройства гидрозамок односторонний М-1КУ 12/320. При подборе требуется строгое соответствие этим характеристикам условиям эксплуатации.
| Наименование параметра |
Значение для модели 12/320 |
| Рабочее давление, номинальное / максимальное, МПа |
32 / 35 |
| Диапазон рабочих температур рабочей среды, °С |
+15 … +80 |
| Тип рабочей среды |
Минеральные и синтетические гидравлические масла по ГОСТ (И-Г-А, ВМГЗ и аналоги) |
| Условный проход (Ду), мм |
12 |
| Номинальный расход рабочей жидкости, л/мин |
40 |
| Давление открытия (управляющее), МПа |
Определяется усилием пружины, указывается в паспорте |
Преимущества и особенности эксплуатации
Использование в гидросистеме данного элемента обеспечивает ряд значимых эксплуатационных выгод.
- Увеличение безопасности и срока службы гидрораспределителя: Блокируя обратный поток, гидрозамок односторонний предотвращает «поддавление» на золотник распределителя, снижая риск его преждевременного износа и внутренних утечек.
- Стабильность положения исполнительного механизма: Обеспечивает надежную фиксацию штока гидроцилиндра в промежуточных положениях даже при наличии внешней нагрузки или утечек в нейтрали распределителя.
- Полная совместимость с типовыми схемами: Конструкция и стыковое присоединение М-1КУ унифицированы и легко встраиваются в большинство стандартных гидравлических станций для станочного и прессового оборудования.
- Сокращение простоев: Надежный клапанный узел уменьшает вероятность аварийных остановок, связанных с незапланированным движением узлов оборудования.
- Наличие дренажа и разгрузочного клапана: Эти особенности модели М-1КУ способствуют плавности работы системы и отводу утечек, продлевая ресурс управляющего узла.
Принцип работы гидрозамка в системе
Функционирование устройства основано на действии подпружиненной запорной тарелки и управляющего поршня. В прямом направлении (от насоса к цилиндру) поток рабочей жидкости преодолевает усилие пружины, отжимает тарелку и движется свободно. При прекращении подачи напора со стороны распределителя тарелка под действием пружины и давления в полости цилиндра прижимается к седлу, герметично запирая обратный путь.
Для открытия гидрозамка одностороннего М-1КУ 12/320 и обратного движения штока необходимо подать управляющую жидкость на соответствующий канал устройства. Давление этого сигнала воздействует на управляющий поршень, который, преодолевая давление в полости цилиндра и усилие пружины, отжимает тарелку от седла. Интегрированный разгрузочный клапан в этой модели обеспечивает более плавное начало обратного хода, снижая гидроудары.
Температурный диапазон и ресурс
Номинальный срок службы устройства зависит от соблюдения регламентированных условий. Рабочий температурный диапазон для рабочей среды составляет от +15°C до +80°C. Более низкие температуры могут привести к залипанию деталей из-за увеличения вязкости масла, а превышение верхнего предела ускоряет старение уплотнений.
Ресурс гидрозамка одностороннего напрямую связан с качеством фильтрации масла. Рекомендуемая тонкость фильтрации – не грубее 25 мкм. Критически важными факторами являются также соблюдение номинальных значений давления (не более 35 МПа пиковой нагрузки) и регулярная замена фильтрующих элементов в гидростанции. При непрерывных режимах работы с высокой цикличностью нагрузок ресурс может быть ниже, чем при умеренной эксплуатации. Типичные режимы работы: циклическая нагрузка, частые пуски и остановы.
Сферы применения и типы оборудования
Данный гидравлический узел универсален и применяется во многих отраслях промышленности и сервиса. Основная область использования – стационарное оборудование с гидроприводом.
- Металлообработка: Гидроприводы механизмов подачи и зажима на токарных, фрезерных, сверлильных, шлифовальных станках.
- Деревообработка: Прессовые и позиционирующие устройства в лесопильных и столярных линиях.
- Прессовое оборудование: Устройства для фиксации подвижных плит в гибочных, ковочных и штамповочных прессах.
- Специальное оборудование: Устройства, требующие точной фиксации положения – испытательные стенды, лабораторные установки.
- Гидростанции (насосные группы): В стационарных и мобильных гидравлических силовых установках для стабилизации отдельных контуров.
Для самодвижущейся техники (коммунальной, сельскохозяйственной) также возможно применение, но требуется контроль условий эксплуатации (вибрации, температуры).
Состав ремонтного комплекта и часто заменяемые детали
Ресурсными элементами в конструкции гидрозамка одностороннего М-1КУ 12/320 являются уплотнительные и запорные детали. Их износ зависит от чистоты масла, рабочего давления и температурных условий.
| Наименование детали |
Назначение |
Признаки износа / условия выхода из строя |
| Уплотнительные манжеты (кольца) |
Герметизация подвижных и неподвижных соединений (шток, поршень) |
Утечки рабочей или управляющей жидкости, «проскок» давления. Причина: старение резины, абразивный износ от загрязненного масла. |
| Запорная тарелка (шарик) |
Непосредственно запирает обратный поток |
Негерметичное запирание (цилиндр «сползает»). Причина: износ или задир посадочной поверхности тарелки/седла. |
| Пружина тарелки |
Обеспечивает усилие прижатия тарелки |
Потеря жесткости, цилиндр не держит нагрузку. Причина: усталость металла при высокочастотных циклах. |
| Уплотнения управляющего поршня |
Герметизация камеры управления |
Неполное или медленное открытие клапана. Причина: износ уплотнений, приводящий к утечке управляющего давления. |
Рекомендуется использовать оригинальные ремкомплекты от производителя ГИДРАВЛИК для гарантии восстановления заводских характеристик.
Типичные ошибки при подборе гидрозамка
Неправильный выбор параметров гидрозамка одностороннего может привести к его некорректной работе или быстрому выходу из строя.
- Подбор только по присоединительным размерам: Игнорирование требуемого номинального давления (32 МПа) и расхода (40 л/мин) приведет либо к недостаточной прочности, либо к избыточным гидравлическим потерям.
- Неучёт типа рабочей среды: Применение устройства с рабочей средой, не указанной в паспорте (например, эмульсии, водно-гликолевые смеси), может вызвать коррозию и разрушение уплотнений.
- Пренебрежение температурным диапазоном: Установка в схемы, работающие за пределами +15…+80°C, снижает герметичность и ресурс уплотнительных элементов.
- Игнорирование необходимости дренажа: Канал управления гидрозамком М-1КУ должен иметь дренажную линию. Его заглушка приведет к скоплению утечек и отказу в работе.
- Отсутствие запаса по давлению: Подбор клапана с давлением на границе его возможностей (32 МПа при номинальном 32 МПа) не оставляет запаса для пиковых нагрузок.

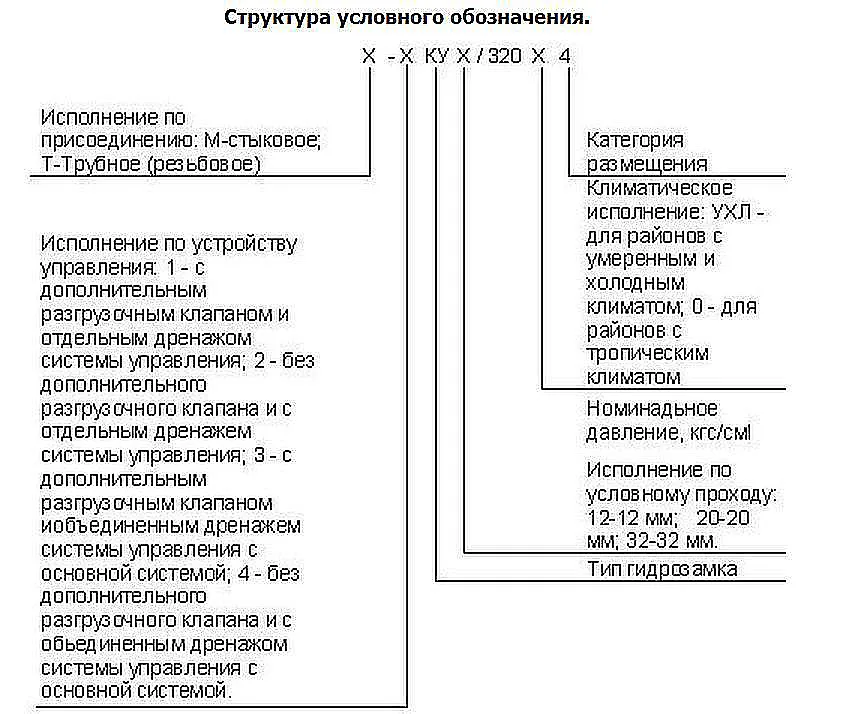

Расшифровка условного обозначения М-1КУ 12/320
Маркировка модели содержит всю основную техническую информацию.
- М – серия устройства (гидрозамок). Также существуют серии Т и Ф с иными конструктивными особенностями или габаритами.
- 1 – номер модификации, определяющий конструктивное исполнение и наличие дополнительных опций (например, разгрузочного клапана в модели 1).
- КУ – клапан управляемый. Указывает на тип устройства.
- 12 – условный проход в миллиметрах (Ду 12 мм).
- 320 – номинальное рабочее давление, деленное на 10 (320 / 10 = 32 МПа).

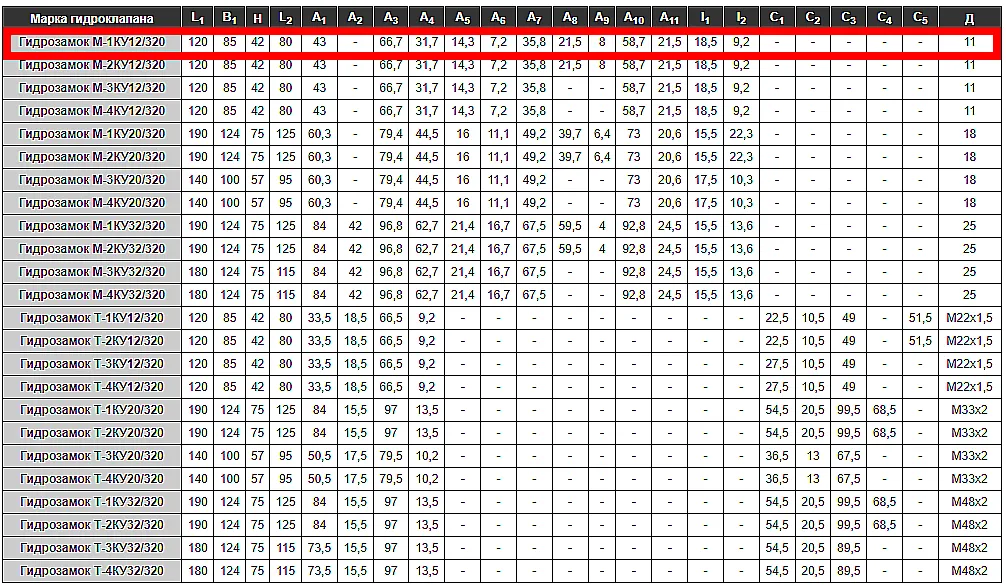

Габаритные и присоединительные размеры
Для проверки совместимости с установленным оборудованием необходимо сверить межосевые расстояния отверстий под крепеж и положение присоединительных окон на монтажной поверхности гидрозамка одностороннего М-1КУ 12/320 с ответной частью на гидроблоке или плите. Все необходимые размеры представлены на предоставленных чертежах. Критически важно также обеспечить чистоту и плоскостность посадочной поверхности для предотвращения утечек.
Примеры оформления заказа
При заказе помимо основного артикула необходимо указать ключевые параметры для проверки.
- Базовая модель: «ГИДРАВЛИК. Гидрозамок односторонний М-1КУ 12/320, давление 32 МПа, Ду 12. Артикул: М-1КУ-12-320.»
- Модель с другим условным проходом: «Требуется аналог М-1КУ с Ду 20 мм для расхода 100 л/мин. Модель: ГИДРАВЛИК М-1КУ 20/320.»
- Запрос на поставку ремонтного комплекта: «Ремкомплект уплотнений для гидрозамка М-1КУ 12/320, шт. 1.»
Для уточнения наличия и сроков поставки можно оставить заявку на сайте или связаться с отделом продаж через страницу Контакты.
