Гидрозамок односторонний М-1КУ 32/320 представляет собой специализированный гидравлический узел, выполняющий функцию управляемого обратного клапана. Он предназначен для установки в гидросистемах между распределителем и цилиндром (гидромотором) и исключает самопроизвольное движение исполнительного механизма под нагрузкой, компенсируя возможные внутренние утечки в распределителе.
Описание и назначение
Изделие типа М-1КУ 32/320 обеспечивает свободный поток рабочей жидкости в одном направлении и его надёжную блокировку в обратном. Разблокировка для возврата штока возможна только при подаче управляющего давления на соответствующий поршень клапана. Применение данного гидрозамка повышает безопасность и точность позиционирования в гидроприводах станочного, прессового и подъёмно-транспортного оборудования. Для рассматриваемой модели с условным проходом 32 мм номинальный расход составляет 250 литров в минуту при рабочем давлении 32 МПа.
Основные параметры: вес около 8.4 кг, типовые габаритные размеры 190х124х75 мм. Код товарной номенклатуры внешнеэкономической деятельности (ТН ВЭД) для подобных устройств обычно начинается с 8481.
| Параметр |
Значение для М-1КУ 32/320 |
Единица измерения |
| Условный проход (Ду) |
32 |
мм |
| Номинальное рабочее давление |
32 |
МПа |
| Максимальное давление |
35 |
МПа |
| Номинальный расход |
250 |
л/мин |
| Масса (приблизительно) |
8.4 |
кг |
| Габариты (ДхШхВ, ориентировочно) |
190х124х75 |
мм |
Инженер спрашивает у поставщика: «У вас есть надежный гидрозамок односторонний для нашего пресса?» Тот отвечает: «Конечно, М-1КУ 32/320 – он нагрузку держит, как бульдог кость, а открывается только по команде».
Технические параметры и конструкция
Конструкция гидрозамка М-1КУ 32/320 включает в себя основной запирающий элемент (золотник или шарик), управляющий поршень, разгрузочный клапан и дренажный канал. Разгрузочный клапан, входящий в конструкцию, обеспечивает плавный сброс давления при открытии, уменьшая ударные нагрузки в системе. Дренаж управляющей полости необходим для отвода утечек и стабильной работы узла управления.
| Характеристика |
Описание |
| Рабочее давление, номинальное/максимальное |
32 МПа / 35 МПа |
| Тип рабочей среды |
Минеральные масла для гидросистем (ИГП, ВМГЗ и аналоги), соответствующие ГОСТ или рекомендациям изготовителя оборудования. Допускается работа на эмульсиях и некоторых синтетических жидкостях при условии совместимости уплотнений. |
| Диапазон рабочих температур |
От -20°C до +80°C (при использовании стандартных уплотнений NBR). Для экстремальных температур требуются специальные исполнения. |
| Присоединительные размеры |
Стыковое подключение (по плоскостям). Посадочные отверстия под крепёж и размеры уплотнений соответствуют условному проходу 32 мм. Требуется установка между двумя ответными плитами (фланцами) с помощью шпилек. |
| Масса |
~8.4 кг |
| Производительность (пропускная способность) |
Номинальный расход до 250 л/мин с минимальными потерями давления. |
Преимущества и особенности эксплуатации
- Повышенная надёжность удержания нагрузки: Герметичное запирание обратного потока предотвращает несанкционированное движение силового цилиндра под весом груза или усилием технологического процесса, что критично для прессов, подъёмников и станков.
- Снижение износа распределителя: Применение одностороннего гидрозамка компенсирует естественные утечки в золотниковых парах гидрораспределителя, продлевая его ресурс и уменьшая простои на обслуживание.
- Контролируемый и плавный возврат: Наличие встроенного разгрузочного клапана в модели М-1КУ 32/320 обеспечивает плавное открытие и сброс давления, снижая гидравлические удары и вибрации в системе при реверсе исполнительного механизма.
- Унификация и ремонтопригодность: Конструкция соответствует типовым габаритно-присоединительным размерам для данного условного прохода. Существует возможность замены уплотнений и пружин в рамках сервисного обслуживания.
- Широкий диапазон применения: Совместим с большинством серийных промышленных гидростанций, работающих в диапазоне давлений до 32 МПа.
Оптимальный выбор гидрозамка одностороннего М-1КУ 32/320 обеспечивает стабильность работы гидропривода в самых ответственных узлах.
Принцип работы в гидросистеме
В исходном состоянии основной запирающий элемент (клапан) поджат к седлу усилием пружины и давлением со стороны исполнительного механизма (полости гидроцилиндра), создавая герметичное соединение. При подаче рабочей жидкости от гидрораспределителя к силовой полости через гидрозамок, давление преодолевает усилие пружины, клапан открывается, и жидкость свободно поступает к гидроцилиндру.
После прекращения подачи и возникновения обратного давления со стороны цилиндра клапан мгновенно закрывается, блокируя отток. Для возврата штока необходимо подать управляющее давление (обычно от той же напорной магистрали или отдельного источника) на управляющий поршень. Этот поршень преодолевает сумму усилий пружины и давления в линии цилиндра, открывая основной клапан и позволяя жидкости уйти через гидрозамок обратно в распределитель и далее в бак. Дренажная линия от управляющей полости обеспечивает сброс возможных утечек, предотвращая её завоздушивание.
Температурный режим и ресурс работы
Стандартное исполнение гидрозамка одностороннего М-1КУ 32/320 рассчитано на длительную непрерывную работу в диапазоне температур гидравлического масла от -20°C до +80°C. Критически важным для ресурса является поддержание чистоты рабочей среды. Рекомендуемый класс чистоты масла — не ниже 19/17/14 по ISO 4406:2021. Ресурс устройства напрямую зависит от соблюдения параметров давления, отсутствия кавитации и регулярного обслуживания масляного фильтра.
Грамотная эксплуатация включает контроль температуры масла и предупреждение его перегрева. Кратковременная работа на максимальном давлении 35 МПа допустима, но для продолжительной эксплуатации целесообразно придерживаться номинального значения в 32 МПа.
Область применения и типовое оборудование
Данный тип гидравлической арматуры используется для фиксации положения штоков гидроцилиндров под нагрузкой. Гидрозамок односторонний М-1КУ 32/320 находит применение в следующих отраслях:
- Металлообработка: Гидроприводы гибочных и штамповочных прессов, гидравлические ножницы, координатно-пробивные станки.
- Деревообработка: Прессы для сборки мебельных щитов, прессы для склейки и ламинирования.
- Строительство и производство стройматериалов: Прессы для производства железобетонных изделий, стендовое оборудование.
- Грузоподъёмная и транспортная техника: Системы фиксации мачт, стрел манипуляторов, опорных контуров.
- Общее машиностроение: Сборочные и испытательные стенды, промышленные манипуляторы.
Устройство может интегрироваться как в состав стационарных гидростанций, так и в мобильные гидросистемы, где требуется надёжная блокировка.
Состав ремкомплекта и часто заменяемые детали
Наиболее подвержены износу уплотнительные элементы, работающие в условиях высокого давления и динамических нагрузок.
| Наименование запчасти |
Типичная причина износа/замены |
| Уплотнительные кольца (манжеты) основного золотника |
Износ абразивными частицами в масле, потеря эластичности из-за высоких температур или несовместимости с рабочей средой. |
| Уплотнения управляющего поршня |
Постоянные циклы срабатывания. Утечки по дренажу свидетельствуют об их износе. |
| Пружина основного клапана |
Потеря жёсткости (усталость металла) после длительной эксплуатации, приводящая к снижению давления открытия или подтеканиям. |
| Разгрузочный клапан (тарелка, пружина) |
Зависание или нестабильная работа из-за загрязнения, износ посадочной поверхности. |
Своевременная замена этих компонентов восстанавливает исходные характеристики гидрозамка.
Ключевые ошибки при подборе гидрозамка
- Ориентация только на присоединительный размер без учёта требуемого расхода и падения давления на номинальном потоке. Гидрозамок М-1КУ 32/320 рассчитан на 250 л/мин.
- Пренебрежение температурным диапазоном эксплуатации, особенно для техники, работающей на открытом воздухе в зимний период.
- Несовместимость материала уплотнений с типом применяемой рабочей жидкости (например, синтетическое масло на полигликолевой основе с обычными NBR-уплотнениями).
- Выбор устройства с недостаточным номинальным давлением, что может привести к его разрушению в аварийной ситуации в системе.
Общий вид гидрозамка одностороннего модели М-1КУ 32/320 с габаритными обозначениями.
 Вид сбоку с указанием подводов рабочей жидкости (А, В) и управляющего давления (У). |
|
 Монтажная схема и присоединительные размеры для установки гидрозамка. |
Условное обозначение модели
Маркировка М-1КУ 32/320 расшифровывается следующим образом:
М — обозначение серии или типа присоединения (стыковое).
1 — вариант исполнения или номер схемы.
КУ — клапан управляемый (гидрозамок).
32 — условный проход в миллиметрах.
320 — номинальное рабочее давление (32,0 МПа).

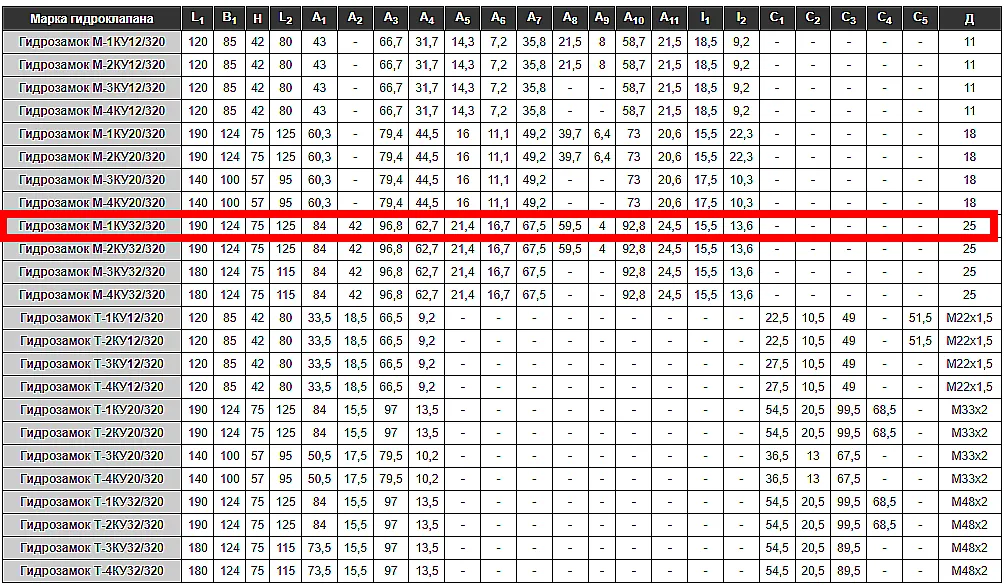

Габаритные и присоединительные размеры
Перед заказом гидрозамка одностороннего необходимо сверить межосевые расстояния монтажных отверстий, диаметры проходов и толщину корпуса с чертежом оборудования или замером старого узла. Критически важно соответствие посадочных плоскостей и расположения уплотнительных канавок. Изображения и схемы выше предоставляют всю необходимую информацию для проверки взаимозаменяемости.
Варианты комплектации и примеры заказа
В рамках серии доступны модификации с различной схемой управления и наличием дополнительных опций. Примеры заказа:
- Базовая модель: Гидрозамок односторонний М-1КУ 32/320 в стандартном исполнении с уплотнениями для минерального масла.
- Модель для низких температур: Гидрозамок М-1КУ 32/320 с уплотнениями из морозостойкой резины (например, FKM) для эксплуатации в неотапливаемых цехах или на мобильной технике.
- Модель с иной схемой управления: Например, гидрозамок М-2КУ 32/320, который может иметь отличия в подводе управляющего давления или конструкции разгрузочного клапана. Выбор зависит от гидросхемы конкретной машины.
Для точного подбора рекомендуется предоставить схему установки или характеристики заменяемого узла.
