Гидрозамок односторонний М-4КУ 20/320

Описание и назначение гидрозамка М-4КУ

Гидрозамок односторонний М-4КУ 20/320 – это управляемый обратный клапан, предназначенный для гидроприводов промышленного и мобильного оборудования. Основная функция устройства – блокировка неконтролируемого движения исполнительного механизма (например, штока гидроцилиндра) при падении давления в системе или возникновении утечек в распределителе. Установка гидрозамка М-4КУ 20/320 между распределителем и исполнительным механизмом обеспечивает безопасность и стабильность работы.

Технические характеристики и параметры

Гидравлический узел М-4КУ 20/320 рассчитан на эксплуатацию в гидросистемах высокого давления. Он обладает повышенной износостойкостью и герметичностью. Для корректного выбора модели необходимо учитывать несколько ключевых параметров.

* Совместимость с эмульсиями и синтетическими жидкостями требует уточнения.

Наладчик настраивает сложный гидравлический пресс и спрашивает у инженера: «Почему когда я ставлю этот гидрозамок односторонний М-4КУ 20/320, цилиндр перестаёт «ползти»?» Инженер отвечает: «Потому что он делает свою работу, в отличие от некоторых».

Габаритные размеры и масса

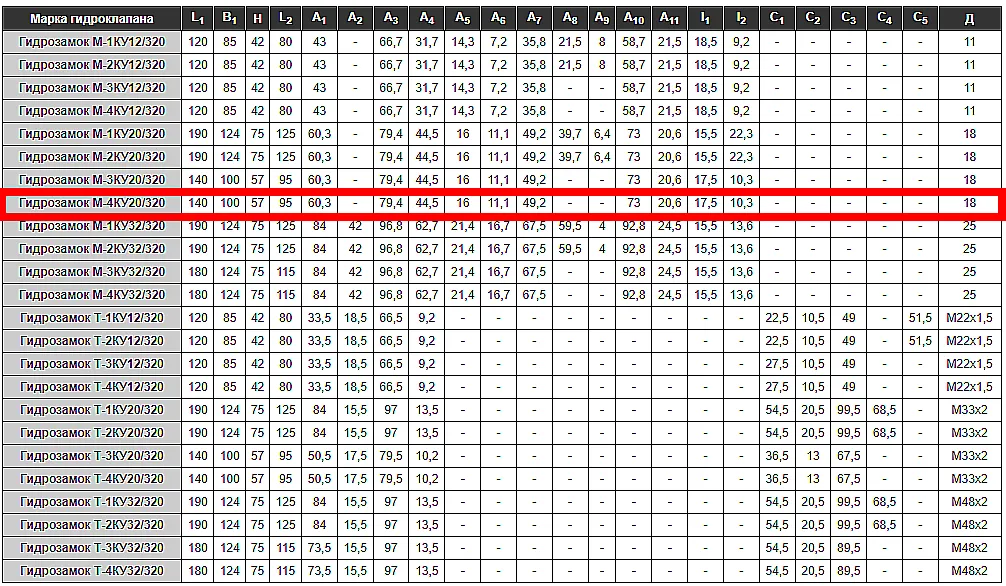

Гидрозамок М-4КУ 20/320 имеет компактные габариты, что упрощает его интеграцию в существующие гидросистемы и монтажные узлы. Для моделей данного типоразмера характерны следующие размеры и вес. При выборе необходимо убедиться в наличии свободного пространства для монтажа.

Вид гидрозамка М-4КУ 20/320: порты P (нагнетание), A (к цилиндру), X (управление) и дренаж.

Преимущества и особенности эксплуатации

Использование качественного гидрозамка в системе приносит ряд ощутимых выгод для производственного процесса и безопасности. Вот ключевые преимущества модели М-4КУ 20/320:

• Гарантированное удержание нагрузки: Герметичное запирание обратного потока предотвращает самопроизвольное опускание или смещение грузов, обеспечивая безопасность оператора и сохранность оборудования.
• Увеличение ресурса гидросистемы: Компенсация внутренних утечек в золотниковых распределителях снижает износ компонентов и повышает общую надёжность гидропривода.
• Стабильность давления в закрытом объёме: Устройство поддерживает постоянное давление в полости гидроцилиндра даже при длительных остановках, что критично для прецизионных станков.
• Совместимость с типовыми промышленными системами: Конструкция и присоединительные размеры соответствуют отечественным стандартам, упрощая модернизацию и ремонт.
• Удобство монтажа: Стыковое присоединение позволяет интегрировать гидрозамок непосредственно в плиту распределителя или специальную монтажную планку, экономя место.

Принцип работы гидравлического замка

Гидрозамок односторонний М-4КУ 20/320 работает как нормально-закрытый управляемый клапан. В исходном состоянии под действием пружины его запорный элемент (шарик или золотник) перекрывает проход от порта «A» (гидроцилиндр) к порту «P» (распределитель).

При подаче потока от насоса через распределитель на порт «P» давление преодолевает усилие пружины и открывает клапан, позволяя жидкости поступать в порт «A» и выдвигать шток цилиндра. Когда подача прекращается, клапан мгновенно закрывается, запирая жидкость в цилиндре. Для возврата цилиндра необходимо подать управляющий сигнал на порт «X». Давление управления воздействует на специальный вспомогательный поршень, который принудительно открывает главный запорный элемент, обеспечивая свободный обратный поток от «A» к «P». Встроенный дренажный канал отводит протечки из полости управления.

Температурный режим и срок службы

Гидрозамок М-4КУ 20/320 рассчитан на эксплуатацию в широком диапазоне температур рабочей жидкости: от -40°C до +80°C. Это позволяет использовать его как в отапливаемых цехах, так и в условиях открытых площадок при отрицательных температурах, характерных для российского климата.

Ресурс работы устройства напрямую зависит от условий эксплуатации. Ключевые факторы, влияющие на долговечность:

• Качество и чистота рабочей жидкости. Обязательна установка фильтров тонкой очистки (не грубее 25 мкм). Загрязнения ускоряют износ уплотнений и посадочных поверхностей.
• Соблюдение номинального давления. Работа в режиме, близком к предельным 35 МПа, допустима только кратковременно.
• Частота циклов срабатывания. Устройство рассчитано на продолжительную работу в циклическом режиме, характерном для прессов и технологических линий.
• Регулярность сервисного обслуживания. Визуальный контроль состояния и своевременная замена уплотнений продлевает ресурс.

При соблюдении рекомендаций средний срок службы гидрозамка до капитального ремонта составляет несколько лет интенсивной эксплуатации.

Область применения и типы оборудования

Гидрозамок М-4КУ 20/320 широко применяется в различных отраслях промышленности и спецтехнике, где требуется надёжная фиксация положения гидроцилиндров:

• Металлообрабатывающее оборудование: Прессы, гильотинные ножницы, координатные столы, где необходим жёсткий останов и удержание.
• Строительная и дорожная техника: Грузоподъёмные устройства (краны, манипуляторы), аутригеры, фиксаторы платформ самосвалов.
• Прессовое оборудование: Штамповочные и литьевые прессы для удержания давления в полости.
• Станки и технологические линии: Зажимные механизмы, подъёмники, механизмы подачи.
• Мобильная гидравлика: Лесозаготовительные машины, сельхозтехника.

По сути, этот узел является необходимым элементом любой гидростанции или насосной группы, работающей с цилиндрами одностороннего или несимметричного действия под нагрузкой.

Ремонтный комплект и часто заменяемые детали

Ремонтопригодность – одно из преимуществ гидрозамков серии М-КУ. Наиболее подвержены износу следующие компоненты, которые можно заменить в рамках сервисного обслуживания.

Рекомендуется иметь на складе минимальный ремкомплект уплотнений для оперативного восстановления работоспособности узла.

Типичные ошибки при подборе гидрозамка

Некорректный выбор устройства может привести к его отказу или неэффективной работе всей гидросистемы. Избегайте следующих распространённых ошибок:

• Выбор исключительно по условному проходу (20 мм) без учёта фактического расхода в системе. При пиковых расходах свыше 100 л/мин возникнут повышенные гидравлические потери.
• Игнорирование типа рабочей среды. Стандартные уплотнения NBR не совместимы с тормозной жидкостью, фосфатными эфирами (СКФ) и некоторыми синтетическими жидкостями.
• Пренебрежение номинальным и максимальным давлением. Установка узла, рассчитанного на 20 МПа, в систему с рабочим давлением 32 МПа, неизбежно приведёт к разрушению.
• Неверное подключение управляющей магистрали (порт X). Давление управления должно быть достаточным для открытия клапана против давления в полости «A».
• Отсутствие фильтрации масла. Даже кратковременная работа с загрязнённой жидкостью приводит к заклиниванию золотника или его подклиниванию.

Условное обозначение модели (шифр)

Маркировка «М-4КУ 20/320» содержит всю необходимую информацию для специалиста:

• М – Тип изделия (гидрозамок).
• 4 – Конструктивное исполнение или номер схемы подключения.
• КУ – Управляемый гидравлический клапан. «К» – клапан, «У» – управляемый. Наличие дренажного канала.
• 20 – Условный проход, диаметр в миллиметрах (в данном случае Dy 20 мм).
• 320 – Номинальное рабочее давление, делённое на 10 (в данном случае 32 МПа).

Таким образом, по маркировке сразу можно определить основные эксплуатационные параметры устройства.

Габаритный чертёж гидрозамка М-4КУ 20/320 с указанием всех установочных размеров для проверки совместимости.

Габаритные и присоединительные размеры

Для успешного монтажа гидрозамка М-4КУ 20/320 в существующую систему необходимо свериться с чертежом габаритных размеров. Ключевыми параметрами являются межосевое расстояние между крепёжными отверстиями, размеры и расположение присоединительных портов (Р, А, Х, дренаж), а также общие габариты (140x100x57 мм). Это позволит убедиться, что узел физически поместится в отведённое пространство и совпадут монтажные отверстия с ответной частью (распределительной плитой или магистралью). Перед заказом рекомендуется запросить у нашего специалиста подробный чертёж.

Принципиальная схема подключения гидрозамка в гидросистему с цилиндром одностороннего действия.

Примеры оформления заказа

В зависимости от требований проекта, можно заказать разные модификации в рамках серии:

1. Базовая модель: ГИДРОЗАМОК М-4КУ 20/320. Исполнение для стандартных условий (масло И-Г-А, температура от -20°C до +80°C).
2. Модель с другим типоразмером: ГИДРОЗАМОК М-4КУ 12/320. Для систем с меньшим расходом (до 40 л/мин) и условным проходом 12 мм.
3. Модель с изменениями в уплотнениях: ГИДРОЗАМОК М-4КУ 20/320 с комплектом уплотнений из FPM (фторкаучук, Витон) для работы в системах с высокой температурой (+120°C) или с особыми жидкостями. Требует отдельного согласования.

Для оформления запроса укажите артикул модели и, при необходимости, особые условия эксплуатации.

Часто задаваемые вопросы (FAQ)

Определите три ключевых параметра вашей системы: 1) Рабочее давление (в МПа). Например, для гидрозамка М-4КУ 20/320 это 32 МПа. 2) Максимальный расход жидкости через линию (л/мин). Для данной модели – 100 л/мин. 3) Тип присоединения (резьба, фланец, стык). М-4КУ имеет стыковое присоединение по плоскости. Если параметры совпадают, модель подходит.

Ориентировочные сроки поставки стандартных позиций, таких как гидрозамок М-4КУ 20/320, составляют от 3 до 14 рабочих дней, в зависимости от региона. Доставка осуществляется во все города РФ: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наличие на складе уточняйте у менеджеров через форму заказа или по телефону.

Гидрозамок односторонний М-4КУ 20/320 рассчитан на температуру масла от -40°C до +80°C. Однако при длительной работе на морозе масло должно соответствовать классу вязкости. Пыльные помещения требуют защиты дренажного канала от засорения. Качество масла критично: твёрдость частиц загрязнения не должна превышать 25 мкм, рекомендуется класс чистоты по ISO 4406 не ниже 20/18/15 для долгого ресурса.

Да, возможен подбор функционального аналога. Для этого необходимо предоставить характеристики существующего узла: тип (односторонний/двусторонний), условный проход (например, 20 мм), рабочее давление (32 МПа), расход (100 л/мин), тип и схему подключения. Наши специалисты подберут подходящий вариант из ассортимента бренда ГИДРАВЛИК или предложат совместимую модель, учитывая все монтажные размеры.

Поставка и техническая поддержка

Гидравлическое оборудование торговой марки ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем соответствие продукции заявленным техническим характеристикам и осуществляем оперативную доставку во все регионы России и страны СНГ.

Наши инженеры готовы оказать бесплатную консультацию по подбору гидрокомпонентов, включая подбор прямого аналога для замены вышедшего из строя узла в вашей системе. Для уточнения деталей, запроса коммерческого предложения или оформления заказа на гидрозамок односторонний М-4КУ 20/320 воспользуйтесь формой обратной связи на сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
