Односторонний гидрозамок серии М-4КУ представляет собой гидравлический узел типа управляемый обратный клапан. Его ключевая задача – обеспечить блокировку жидкости в полости исполнительного механизма (гидроцилиндра), предотвращая его самопроизвольное движение при наличии утечек в распределителе или трубопроводах. Устройство предназначено для интеграции в гидроприводы стационарного промышленного и мобильного спецтранспорта.
Краткие данные и технические параметры
Модель М-4КУ 32/320 рассчитана на номинальный расход рабочей жидкости до 250 литров в минуту. Рабочее давление в системе – 32 МПа (320 кгс/см²), с возможностью выдерживать пиковые нагрузки до 35 МПа. Монтаж осуществляется посредством стыкового подключения с уплотнением по торцевым поверхностям. Условный проход устройства составляет 32 миллиметра.
Для модели М-4КУ 32/320 в таблице ниже представлены основные размеры и масса. Обратите внимание, что конкретные габариты могут незначительно варьироваться в зависимости от модификации в пределах серии.
| Параметр | Значение |
|---|
| Условный проход (Ду) | 32 мм |
| Масса (приблизительная) | 8.4 кг |
| Габаритные размеры (ДхШхВ) | ~180х124х75 мм |
| Код ТН ВЭД (примерный) | 8481 30 900 0 |
Приходит инженер на производство, осматривает гидропривод и спрашивает у механика: «Почему поршень самопроизвольно опускается вниз?» Механик, почесав затылок, отвечает: «Может, замок забыли, односторонний гидрозамок М-4КУ поставить? Без него ведь давление в полости не удержишь!»
Принцип действия и конструктивные особенности
Гидрозамок односторонний М-4КУ функционирует как клапан с гидравлическим управлением. В стандартном положении его основной запорный элемент (золотник или шарик) под действием пружины и давления рабочей жидкости со стороны исполнительного механизма плотно прилегает к седлу, блокируя обратный поток. Жидкость от распределителя к цилиндру проходит свободно, преодолевая усилие сравнительно слабой пружины.
Для возврата гидроцилиндра в исходное положение необходимо подать управляющий сигнал – давление рабочей среды на специальный управляющий поршень или в полость гидрозамка. Под действием этого сигнала запорный элемент отходит от седла, открывая путь жидкости из полости цилиндра в сливную линию. Отличительная черта модели М-4КУ – наличие встроенного дренажного канала от управляющего узла, что упрощает инсталляцию в систему.
Технические характеристики серии М-КУ

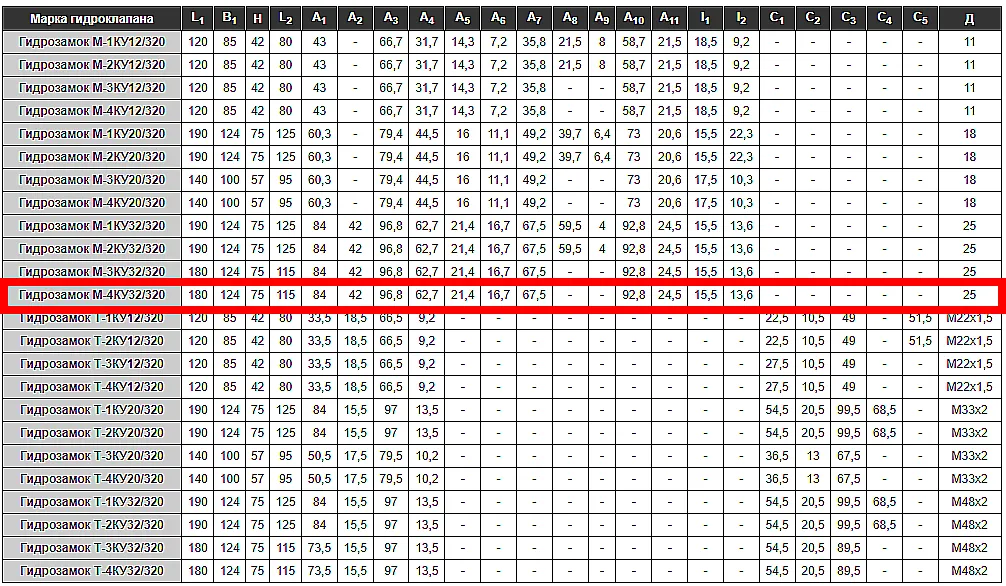

В таблице собраны ключевые параметры для подбора гидрозамков серий М-КУ и Т-КУ, включая искомую модель М-4КУ 32/320. Это позволяет корректно выбрать узел по расходу, давлению и присоединительным размерам.
| Модель гидрозамка | Ду, мм | Pном, МПа | Pмакс, МПа | Расход, л/мин | Масса, кг | Габариты, мм |
|---|
| Гидрозамок М-4КУ 12/320 | 12 | 32 | 35 | 40 | 2.6 | 120х85х42 |
| Гидрозамок М-4КУ 20/320 | 20 | 32 | 35 | 100 | 3.9 | 140х100х57 |
| Гидрозамок М-4КУ 32/320 | 32 | 32 | 35 | 250 | 8.4 | 180х124х75 |
Преимущества и особенности эксплуатации
Интеграция одностороннего гидрозамка М-4КУ 32/320 в гидросистему приносит ряд существенных эксплуатационных выгод для технического специалиста:
- Повышение безопасности и стабильности работы. Полностью исключается самопроизвольное опускание или смещение нагруженных элементов (стрел, платформ, прессовых балок) из-за утечек в золотниковых парах распределителя, что критически важно для грузоподъёмных и прессовых установок.
- Увеличение ресурса гидрооборудования. Предотвращение неконтролируемых движений снижает ударные нагрузки на гидроцилиндры и конструкцию машины в целом.
- Совместимость с типовыми гидростанциями. Стандартизированные присоединительные размеры и рабочие параметры позволяют использовать гидрозамок М-4КУ 32/320 в составе большинства отечественных и импортных гидросистем общего машиностроения.
- Простота встраивания в систему. Стыковое исполнение и встроенный дренаж управляющего канала облегчают монтаж и подключение.
- Надёжная герметичность в закрытом состоянии. Конструкция обеспечивает «нулевую» утечку, гарантируя длительную фиксацию исполнительного механизма под нагрузкой.
Температурный режим и требования к рабочей среде
Гидрозамок односторонний М-4КУ 32/320 предназначен для работы с минеральными маслами, соответствующими классам вязкости по ISO VG 32, 46, 68, которые являются стандартом для промышленных гидросистем. Рекомендуемый диапазон рабочих температур масла – от +10°C до +60°C.
Для обеспечения долговечности и заявленного ресурса работы критически важна чистота рабочей жидкости. Установка гидрозамка должна производиться в систему, оснащённую фильтром тонкой очистки с уровнем фильтрации не ниже 15-25 микрон (в зависимости от требований к основным элементам гидропривода). Превышение давления сверх максимального допустимого в 35 МПа может привести к повреждению уплотнений и пружины.
Области применения и типы оборудования
Управляемый гидрозамок М-4КУ 32/320 находит широкое применение в различных отраслях, где требуется точная и безопасная фиксация гидравлических исполнительных механизмов:
- Металлообрабатывающее и прессовое оборудование: гидропрессы, гибочные и штамповочные станки для исключения самопроизвольного подъёма траверсы.
- Строительная и дорожная техника: гидравлические манипуляторы (КМУ), краны-манипуляторы, автовышки для надёжной фиксации стрелового оборудования.
- Подъёмно-транспортные машины: гидроцилиндры подъёма грузовых платформ, опрокидывателей кузовов.
- Стационарные гидравлические системы: испытательные стенды, технологические линии, где требуется удержание давления в полости цилиндра в течение длительного времени.
Состав ремонтного комплекта и часто заменяемые элементы
При длительной эксплуатации в условиях высокого давления и неидеальной чистоты масла некоторые элементы гидрозамка могут потребовать замены. Наиболее подвержены износу уплотнительные компоненты.
| Наименование запчасти | Типичная причина износа/замены |
|---|
| Комплект уплотнительных колец и манжет | Естественное старение резины, воздействие высокого давления, загрязнения в масле, микродефекты поверхностей. |
| Пружина основного клапана | Усталость металла при циклических нагрузках, коррозия. |
| Запорный элемент (золотник или шарик) | Механический износ или задиры на рабочих поверхностях из-за абразивных частиц в жидкости. |
| Уплотнения управляющего поршня | Утечки по линии управляющего давления, снижающие эффективность открытия клапана. |
Типичные ошибки при подборе гидрозамка
- Игнорирование расхода. Выбор модели с пропускной способностью ниже фактического расхода насосной станции приведёт к значительным потерям давления и перегреву.
- Неверный тип подключения. Попытка установить стыковой гидрозамок М-КУ вместо резьбового или фланцевого без применения переходных плит.
- Превышение давления. Эксплуатация при давлении, превышающем 35 МПа, что ведёт к ускоренному износу и отказам.
- Несовместимость рабочей среды. Использование с жидкостями, агрессивными к стандартным резиновым уплотнениям (например, некоторые виды эмульсий или синтетические жидкости без проверки совместимости).
Расшифровка условного обозначения М-4КУ 32/320
Маркировка гидравлического оборудования содержит в себе ключевые параметры для идентификации:
М – обозначение серии или типа конструкции корпуса (стыковое подключение).
4 – порядковый номер модификации или исполнения внутри серии.
КУ – клапан управляемый.
32 – условный проход в миллиметрах (Ду 32).
320 – номинальное рабочее давление в технических атмосферах (32.0 МПа).
На изображении представлен общий вид гидрозамка с указанием габаритных и присоединительных размеров, необходимых для проверки совместимости с посадочным местом на вашем оборудовании. Обратите внимание на расположение дренажного канала (X) и основных гидравлических линий (P, A, B).
Примеры заказа гидрозамков серии М-КУ
При оформлении заявки уточните полное обозначение, соответствующее вашим техническим условиям:
Пример 1 (базовая модель): Гидрозамок односторонний М-4КУ 32/320.
Пример 2 (для меньшего расхода): Гидрозамок односторонний М-4КУ 20/320 (Ду 20 мм, расход 100 л/мин).
Пример 3 (исполнение для других типоразмеров): Гидрозамок М-2КУ 32/320 (возможны отличия в расположении присоединительных отверстий).
Для точного подбора и получения актуальной информации о наличии рекомендуем связаться с техническими специалистами компании.
Официальный поставщик и доставка по России и СНГ
Гидравлическое оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем комплексное снабжение предприятий, предлагая техническую консультацию, помощь в подборе аналогов под существующую систему и гарантийное обслуживание.
Организуем оперативную доставку во все регионы Российской Федерации, включая крупные промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для уточнения сроков, стоимости и оформления заказа на гидрозамок односторонний М-4КУ 32/320 воспользуйтесь формой обратной связи на сайте 777-gidra.ru или свяжитесь с нами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Здесь собраны ответы на наиболее актуальные вопросы, возникающие у специалистов при выборе гидравлического замка.
1. Как выбрать подходящую модификацию гидрозамка по давлению, расходу и типу подключения?
Ключевыми параметрами являются условный проход (Ду), который должен соответствовать диаметру трубопровода, и номинальный расход, который должен быть равен или превышать производительность насоса вашей системы (для модели М-4КУ 32/320 это 250 л/мин). Давление выбирается по максимальному рабочему давлению в контуре (номинал 32 МПа). Тип подключения (стыковое, как у серии М-КУ) определяется конструкцией вашей гидроаппаратуры.
2. Каковы сроки поставки и доставки по России? Есть ли гидрозамки М-4КУ на складе?
Наличие и сроки поставки необходимо уточнять у менеджеров в момент заказа, так как они зависят от текущих складских остатков и производственного цикла. Стандартная доставка в регионы Центральной России занимает от 3 до 7 рабочих дней. Для Москвы и Санкт-Петербурга возможны более сжатые сроки.
3. Каковы условия эксплуатации? Можно ли использовать на открытом воздухе или при отрицательных температурах?
Гидрозамок рассчитан на работу в диапазоне температур рабочей жидкости от +10°C до +60°C. Эксплуатация при отрицательных температурах окружающей среды возможна только при условии использования зимних сортов масла (низкой вязкости) и предварительного прогрева гидросистемы. Работа в пыльных помещениях требует регулярного контроля состояния фильтров тонкой очистки (рекомендуемый уровень фильтрации – 15-25 мкм).
4. Гарантирована ли совместимость с существующим промышленным оборудованием? Возможен ли подбор аналога?
Гидрозамки серии М-КУ являются типовыми изделиями для гидроприводов общего машиностроения. Перед заказом обязательно сверьте габаритные и присоединительные размеры по предоставленным чертежам. Специалисты компании ГИДРАВЛИКА помогут подобрать функциональный аналог, если оригинальная модель снята с производства или недоступна, с учётом необходимых параметров давления (до 35 МПа) и расхода.
