Гидрозамок односторонний М-4КУ 12/320

Описание и назначение гидрозамка М-4КУ 12/320

Односторонний гидравлический замок М-4КУ 12/320 (управляемый обратный клапан) – специализированный гидроаппарат для блокировки исполнительного механизма в заданном положении. Конструктивно он предназначен для установки между силовым гидрораспределителем и гидроцилиндром или гидромотором. Основная функция данного гидрозамка – обеспечить нулевую утечку рабочей жидкости из полости исполнительного механизма, а следовательно, исключить самопроизвольное смещение или опускание рабочего органа под нагрузкой.

Основные параметры и габариты

Односторонний гидрозамок М-4КУ 12/320 предназначен для работы в системах с номинальным давлением 32 МПа (320 бар). Максимально допустимое давление нагнетания составляет 35 МПа. Пропускная способность модели составляет 40 литров в минуту при условном проходе 12 мм. Исполнение по подключению – стыковое (пластинчатое). Температурный диапазон работы узла соответствует стандартным требованиям для гидросистем на минеральном масле.

Гидрозамок М-4КУ 12/320 демонстрирует компактные габариты при высокой нагрузочной способности. Средняя масса изделия составляет 2.6 кг. Габаритные размеры типовые для серии М-КУ с условным проходом 12 мм: 120 мм в длину, 85 мм в ширину и 42 мм в высоту.

Код ТН ВЭД для данного класса изделий: 8481 80 200 0 (клапаны обратные гидравлические).

Инженеру на заводе говорят: «Что-то у нас гидрозамок односторонний М-4КУ 12/320 часто выходит из строя». Он глянул и отвечает: «А у вас система работает не по принципу «закрыл-открыл», а по принципу «дёрнул-отпустил»!».

Преимущества и особенности эксплуатации

Установка гидрозамка М-4КУ 12/320 в гидроконтур даёт ряд технических и эксплуатационных преимуществ:

• Повышенная безопасность и стабильность: Исключает самопроизвольное опускание или смещение груженых узлов при нейтральном положении распределителя, что критически важно для подъёмных механизмов, опрокидывателей и мобильной техники.
• Снижение простоя и затрат: Позволяет компенсировать незначительные внутренние утечки в золотниковых распределителях, продлевая межсервисный интервал всего оборудования.
• Удобство монтажа: Стыковое (плиточное) исполнение М-4КУ 12/320 позволяет интегрировать его в гидроблок или установить непосредственно на распределитель или силовой агрегат через унифицированные уплотнения.
• Длительный ресурс работы: Конструкция клапанного узла и применение износостойких материалов обеспечивают высокую циклическую стойкость, особенно при наличии качественной фильтрации масла в системе.
• Совместимость с типовыми гидростанциями: Параметры по давлению и расходу соответствуют стандартам большинства российских промышленных гидроприводов, что упрощает модернизацию и ремонт.

Принцип работы гидрозамка в системе

Односторонний гидрозамок М-4КУ 12/320 функционирует как управляемый обратный клапан. Он имеет два основных канала: рабочий (силовой) и управляющий. Когда жидкость под давлением поступает от распределителя к исполнительному механизму (например, на подъем штока гидроцилиндра), она свободно проходит через шариковый или тарельчатый клапан в разобранном состоянии.

Как только подача давления прекращается, подпорная пружина и давление со стороны механизма прижимают запорный элемент к седлу, создавая герметичное соединение. Это предотвращает обратный отток жидкости. Для возврата механизма в исходное положение (опускания штока) необходимо подать управляющий сигнал – давление жидкости на контрольный поршень управляющего узла. Этот поршень воздействует на толкатель, который принудительно открывает основной клапан, позволяя рабочей жидкости свободно двигаться в обратном направлении. Конструкция модели М-4КУ 12/320 предусматривает дренажный канал для слива утечек из управляющей полости обратно в гидробак.

Температурный режим и срок службы

Односторонний гидрозамок М-4КУ 12/320 рассчитан на работу в диапазоне температур от -40°C до +80°C, что покрывает большинство климатических условий России и СНГ при использовании сезонных гидравлических масел. Режим работы – продолжительный, с частыми циклами переключения.

Ресурс гидрозамка напрямую зависит от соблюдения эксплуатационных условий, основные из которых: поддержание чистоты рабочей жидкости с рекомендуемым уровнем фильтрации (не ниже 25 мкм), работа в пределах номинального давления 32 МПа без регулярных пиковых перегрузок, а также своевременное техническое обслуживание гидросистемы в целом.

Область применения

Односторонний гидрозамок М-4КУ 12/320 находит применение в различных отраслях промышленности и спецтехнике, где требуется надежная фиксация гидравлических исполнительных механизмов:

• Металлообрабатывающее оборудование: Гидроприводы прессов, ножниц, сверлильных и шлифовальных станков.
• Деревообработка: Прессы, кромкооблицовочные станки, механизмы подачи.
• Коммунальная и сельскохозяйственная техника: Системы подъема отвалов, ковшей, захватов на погрузчиках, экскаваторах и тракторах.
• Строительное оборудование: Подъемники, выдвижные опоры, стабилизаторы.
• Стационарные гидростанции: Узлы блокировки в системах управления технологическими линиями.

Состав ремкомплекта и часто заменяемые детали

Для обслуживания и ремонта гидрозамка требуются запасные части, подверженные естественному износу. В первую очередь это уплотнительные элементы. Таблица ниже отражает типовые компоненты ремкомплекта для гидрозамков серии М-КУ.

Типичные ошибки при подборе гидрозамка

• Выбор только по присоединительным размерам. Недостаточно подобрать модель по монтажным отверстиям. Ключевыми являются номинальный расход (до 40 л/мин для М-4КУ 12/320) и рабочее давление (32 МПа).
• Игнорирование типа рабочей среды. Данный гидрозамок рассчитан на минеральные масла. Использование со специальными жидкостями (водно-гликолевыми, биодеградируемыми) требует проверки совместимости материалов уплотнений.
• Пренебрежение фильтрацией. Установка в систему без фильтров тонкой очистки резко сокращает ресурс прецизионных пар клапана.
• Неправильная ориентация при монтаже. Важно соблюдать направление потока, указанное на корпусе изделия.

Условное обозначение модели

Индексация модели гидрозамок односторонний М-4КУ 12/320 имеет следующую расшифровку: "М" – тип конструктивного исполнения (стыковое); "4" – обозначение модификации в серии; "КУ" – клапан управляемый; "12" – условный проход в миллиметрах (диаметр); "320" – номинальное давление в гидросистеме (32 МПа или 320 бар).

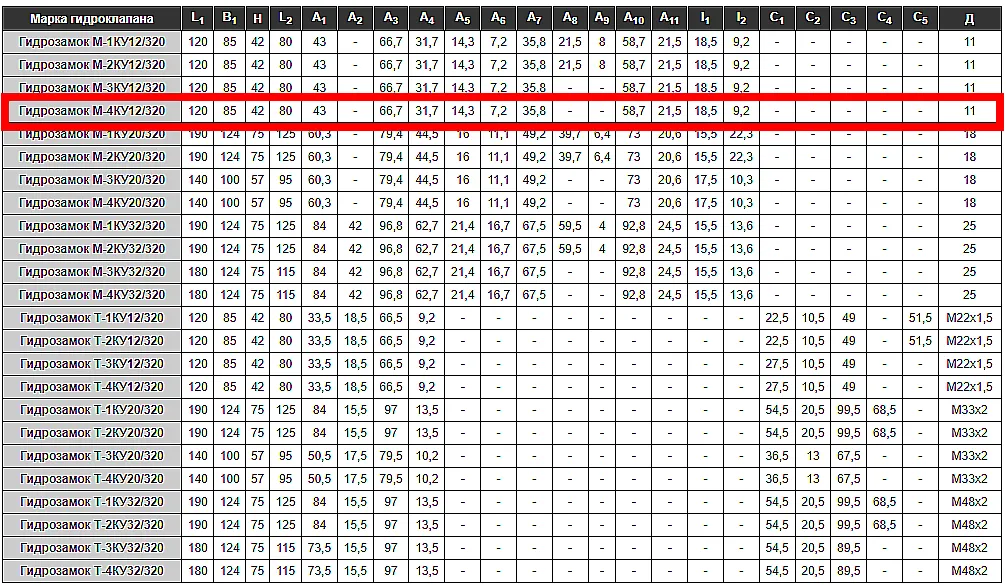

Габаритные и присоединительные размеры

Изображения выше демонстрируют основные габаритные и посадочные размеры гидрозамка. Перед монтажом необходимо сверить межцентровые расстояния монтажных отверстий, диаметры портов и общие габариты с паспортными данными вашего оборудования или гидроблока.

Примеры заказа и комплектации

При оформлении заказа на гидравлическую аппаратуру важно указать точную маркировку и требуемые параметры:

1. Базовая модель: Заказ по артикулу "Гидрозамок односторонний М-4КУ 12/320" — поставляется в заводской комплектации, готов к установке.
2. Модификация по давлению: Если требуются иные параметры, например, М-4КУ 20/320 (для потока 100 л/мин) или М-4КУ 32/320 (250 л/мин).
3. Комплект с уплотнениями: Возможна поставка вместе с ремкомплектом уплотнительных колец и прокладок для проведения планового ТО.

На сайте 777-gidra.ru вы можете оставить заявку на гидрозамок М-4КУ 12/320, указав необходимое количество и требуемые дополнительные опции. Наши специалисты проконсультируют по совместимости и аналогам.

Бренд ГИДРАВЛИК предлагает качественную гидравлическую аппаратуру, включая односторонний гидрозамок М-4КУ 12/320. Поставки осуществляются напрямую от производителя, что гарантирует доступные цены и контроль качества. Компания-поставщик ГИДРАВЛИКА обеспечивает оперативную доставку по всей территории России и в страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Специалисты технического отдела готовы оказать поддержку в подборе оборудования, предоставить документацию и помочь с подбором аналога для вашей гидросистемы.
