Назначение и область применения гидрозамка М-3КУ 12/320
Односторонний гидрозамок М-3КУ 12/320, также известный как управляемый обратный клапан, является ключевым элементом безопасности гидравлических систем. Его основная задача – предотвращение самопроизвольного движения штока гидроцилиндра под нагрузкой при нейтральном положении золотников распределителя или при наличии внутренних утечек.
Этот гидрозамок односторонний монтируется в линии управления гидроцилиндра (между распределителем и силовым гидроцилиндром) и обеспечивает надежную блокировку жидкости в полости цилиндра. Он свободно пропускает поток от насоса к исполнительному механизму, но перекрывает обратный путь до момента получения управляющего гидравлического сигнала. Такая конструкция делает модель М-3КУ 12/320 незаменимой для систем, где критически важна точная фиксация положения (прессы, технологические зажимы, подъемники).
Гидравлический замок данной модификации рекомендуется для использования в гидроприводах стационарных станков (металло- и деревообрабатывающих, сверлильных, шлифовальных), в спецтехнике коммунального и сельскохозяйственного назначения, а также в различных видах прессового оборудования, работающих при номинальном расходе до 40 л/мин.
Технические характеристики и параметры
Модель гидрозамок односторонний М-3КУ 12/320 рассчитана на работу в условиях высокого давления и обеспечивает стабильную эксплуатацию в широком диапазоне режимов. Ниже представлены ключевые эксплуатационные параметры данной серии.
| Параметр | Значение | Ед. изм. |
|---|
| Рабочее давление, номинальное / максимальное | 32 / 35 | МПа |
| Условный проход (DN) | 12 | мм |
| Номинальный расход рабочей жидкости | 40 | л/мин |
| Тип рабочей среды | Минеральные масла, эмульсии по ГОСТ 17479.2-85 | - |
| Диапазон температур рабочей среды | от +10 до +60 | °C |
| Масса изделия | ≈ 2.6 | кг |
| Код ТН ВЭД | 8481 20 000 0 | - |

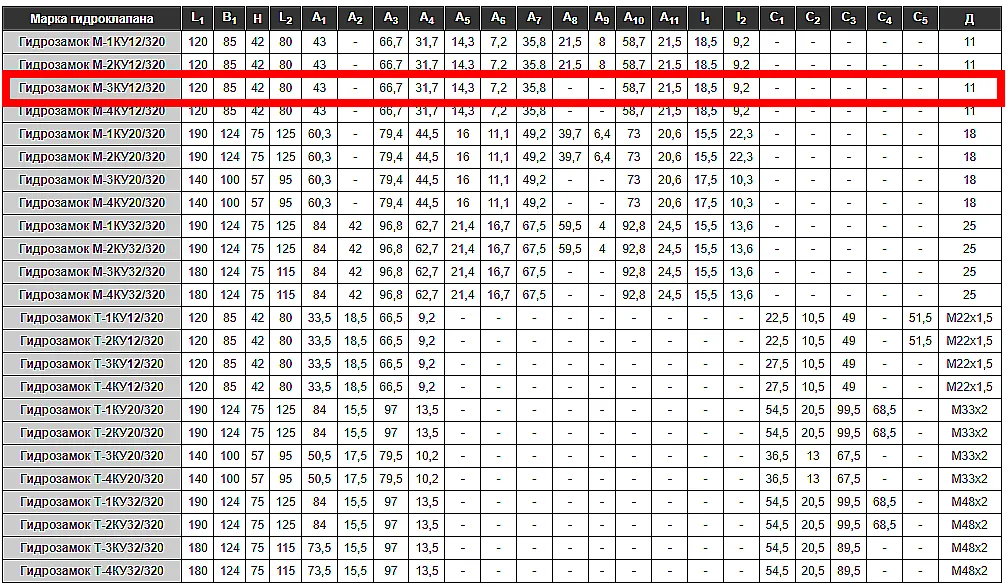

Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости с существующей гидросистемой необходимо учитывать присоединительные размеры и габариты устройства. Гидрозамок односторонний М-3КУ 12/320 имеет стыковое монтажное исполнение с межцентровым расстоянием отверстий под шпильки 85 мм.
Общие габариты для данной модификации составляют 120x85x42 мм. Перед установкой убедитесь в соответствии межосевых расстояний на вашей плите или гидростанции, а также в наличии необходимого свободного пространства для обслуживания.
Приходит инженер на склад и просит: "Дайте мне самый надежный гидрозамок, чтобы никакая сила не могла его открыть!" Кладовщик, не глядя, протягивает ему М-3КУ 12/320 и говорит: "Вот ваш односторонний гидрозамок. Он откроется только по команде, а не от силы".
Преимущества и особенности эксплуатации
Выбирая гидравлический замок серии М-КУ, вы получаете ряд эксплуатационных преимуществ, которые напрямую влияют на надежность и экономичность работы оборудования:
- Повышенная безопасность и стабильность: полностью блокирует обратный поток, исключая самопроизвольное опускание или смещение нагруженных узлов.
- Длительный ресурс работы: конструкция узла и применяемые материалы (сталь, специальные уплотнения) рассчитаны на длительную эксплуатацию в системах высокого давления.
- Сокращение простоев: надежная работа гидрозамка минимизирует риски аварийных остановок оборудования из-за неконтролируемого движения исполнительных органов.
- Совместимость с типовыми гидросистемами: стандартные присоединительные размеры и рабочие параметры (давление 32 МПа, DN 12, 20, 32 мм) позволяют интегрировать его в большинство существующих гидроприводов.
- Наличие встроенного разгрузочного клапана: модификация М-3КУ обеспечивает более плавный и контролируемый возврат исполнительного механизма за счет сброса давления при открытии.
Принцип работы одностороннего гидрозамка
Гидрозамок односторонний М-3КУ 12/320 функционирует по принципу управляемого обратного клапана. В нейтральном (закрытом) положении подпружиненный золотник плотно прижимается к седлу, перекрывая путь жидкости из полости гидроцилиндра обратно в бак или к распределителю.
При подаче управляющего давления по отдельному каналу (управляющей магистрали) на поршень управления создается усилие, превышающее усилие пружины и давление в линии цилиндра. Золотник смещается, открывая проход для обратного потока жидкости, и исполнительный механизм может перемещаться. После снятия управляющего сигнала пружина и давление в линии цилиндра возвращают золотник в закрытое положение, снова блокируя жидкость.
Температурный режим и срок службы
Рекомендуемый диапазон температур рабочей жидкости для стабильной работы гидрозамка одностороннего составляет от +10°C до +60°C. При температурах ниже +10°C возрастает вязкость масла, что может привести к замедлению срабатывания. Превышение температуры +60°C ведет к снижению вязкости и ускоренному старению уплотнительных материалов.
Качество ресурса напрямую зависит от трех факторов: соблюдения рабочего давления (не выше 35 МПа), качества рабочей жидкости (чистота и соответствие ГОСТу) и своевременности технического обслуживания гидросистемы в целом. При использовании чистого масла и фильтрации с тонкостью очистки не грубее 25 мкм ресурс устройства до первого капитального ремонта может составлять несколько тысяч часов наработки.
Области применения и типовое оборудование
Данный гидравлический замок широко применяется в различных отраслях промышленности и машиностроения. Типичные сферы использования:
- Металлообработка: гидроприводы гибочных и штамповочных прессов, ножниц, манипуляторов для фиксации заготовок.
- Деревообработка: прессы для склеивания щитов, зажимные механизмы на станках ЧПУ.
- Строительная и коммунальная техника: подъемные механизмы кузовов самосвалов, стабилизаторы и домкраты, манипуляторы грузоподъемности.
- Сельскохозяйственная техника: гидросистемы плугов, сеялок, погрузчиков, где требуется удержание положения.
- Гидростанции и насосные группы: в качестве предохранительного элемента в системах управления.
Состав ремкомплекта и типовые заменяемые детали
Для обслуживания и ремонта гидрозамка одностороннего М-3КУ 12/320 потребуются уплотнения и некоторые ответственные детали. Чаще всего изнашиваются следующие элементы:
| Наименование детали | Функция | Причина износа |
|---|
| Уплотнительные кольца (манжеты) золотника | Герметизация подвижного соединения золотника | Абразивный износ от загрязнений в масле, потеря эластичности при высоких температурах. |
| Уплотнения управляющего поршня | Герметизация камеры управления | Постоянное воздействие управляющего давления, механический износ. |
| Возвратная пружина | Возврат золотника в исходное (закрытое) положение | Усталость металла при циклических нагрузках. |
| Золотник (запорный элемент) | Основная деталь, перекрывающая поток | Износ рабочей кромки и поверхности при частой работе с загрязненной жидкостью. |
Типичные ошибки при подборе гидрозамка
Неверный выбор гидравлического замка может привести к его некорректной работе или преждевременному выходу из строя. Избегайте следующих распространенных ошибок:
- Игнорирование расхода: выбор модели с пропускной способностью ниже требуемого расхода системы вызовет повышенные гидравлические потери и перегрев.
- Несоответствие типа рабочей среды: некоторые уплотнения предназначены только для минеральных масел и могут разрушаться при контакте со специальными жидкостями (например, на водной основе).
- Пренебрежение температурным диапазоном: установка в систему, работающую за пределами +10…+60°C, резко сокращает ресурс уплотнений.
- Подбор только по присоединительным размерам: одинаковые межосевые расстояния не гарантируют одинаковую пропускную способность и давление.
Условное обозначение модели и примеры заказа
Маркировка гидрозамок односторонний М-3КУ 12/320 расшифровывается следующим образом:
М – серия (исполнение корпуса).
3 – модификация с дополнительным разгрузочным клапаном.
КУ – клапан управляемый.
12 – условный проход в миллиметрах (DN 12 мм).
320 – номинальное рабочее давление 32 МПа (320 кгс/см²).
В зависимости от параметров вашей системы, вы можете выбрать другую модель в серии:
- Базовый заказ: Гидрозамок односторонний М-3КУ 12/320 – для систем с расходом до 40 л/мин и давлением 32 МПа.
- Для большего расхода: Гидрозамок односторонний М-3КУ 20/320 (DN 20 мм, расход до 100 л/мин).
- Для систем с другим типом подключения: Гидрозамок односторонний Т-3КУ 12/320 (исполнение Т отличается конструкцией корпуса и присоединения).
Вопросы и ответы по гидрозамкам М-КУ (FAQ)
Как выбрать модификацию гидрозамка М-КУ?
Ключевые критерии: номинальный расход (л/мин) вашей системы, рабочее давление (МПа), тип присоединения (стыковое, фланцевое) и условный проход (DN). Например, для системы с расходом 40 л/мин и давлением 32 МПа подойдет гидрозамок односторонний М-3КУ 12/320. В нашем каталоге представлены модели на 12, 20 и 32 мм с разной пропускной способностью.
Какие сроки поставки по России и есть ли товар на складе?
Основные модели гидрозамков, включая М-3КУ 12/320, обычно имеются на нашем центральном складе. Сроки поставки в регионы России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск и другие города) составляют от 3 до 10 рабочих дней в зависимости от удаленности и выбранного способа доставки. Актуальное наличие и точные сроки уточняйте у менеджеров.
Как влияет качество масла и температура на ресурс гидрозамка?
Критически важно. Для долговременной работы требуется чистое минеральное масло класса чистоты не ниже по ГОСТ 17479.2-85. Допустимый температурный диапазон рабочей среды – от +10 до +60°C. Эксплуатация с загрязненным маслом или за пределами указанных температур ведет к ускоренному износу уплотнений золотника и снижению герметичности.
Можно ли подобрать аналог или замену для уже установленного в системе гидрозамка?
Да, наши специалисты помогут подобрать полный аналог или функциональную замену по габаритным и присоединительным размерам, а также по рабочим параметрам (давление, расход). Предварительно необходимо предоставить данные с шильдика старого изделия или точные замеры его присоединительных размеров и параметров системы.
Заключение
Гидрозамок односторонний М-3КУ 12/320 бренда ГИДРАВЛИК – это надежное решение для обеспечения безопасности и стабильности работы гидравлических систем высокого давления. Его применение позволяет исключить неконтролируемые перемещения исполнительных механизмов, повышая общую надежность оборудования. Компания ГИДРАВЛИКА осуществляет поставки данного и другого гидравлического оборудования по всей территории России и стран СНГ. Наши специалисты готовы предоставить техническую консультацию и помочь в подборе оптимальной модели под ваши задачи. Оформить заявку на расчет или заказ можно через сайт 777-gidra.ru или связавшись с нами по телефону.
