Пневмодроссель с глушителем П-ДГ представляет собой комбинированный фитинг, выполняющий две ключевые функции: регулирование рабочего расхода сжатого воздуха в линии выхлопа и эффективное снижение уровня аэродинамического шума при сбросе отработанной газовой среды в атмосферу. Устройство находит применение в пневмоприводах различного технологического оборудования, станков, прессов и другой промышленной техники, обеспечивая точную настройку скорости перемещения исполнительных механизмов и повышение комфортности рабочей среды.
Изделия серии П-ДГ производятся в нескольких типоразмерах, определяемых условным проходом: П-ДГ 04, П-ДГ 06, П-ДГ 10, П-ДГ 16, П-ДГ 20 и П-ДГ 25. Стандартное климатическое исполнение – УХЛ4, что обеспечивает работу в макроклиматических районах с умеренным и холодным климатом. Основная область использования – оснащение промышленных пневматических систем, где требуется тонкая настройка параметров и соблюдение норм по уровню шума.
Условное обозначение и пример заказа
Маркировка изделий серии построена по единой логике, что упрощает идентификацию и подбор. Структура условного обозначения расшифровывает ключевые технические и конструктивные параметры.
Расшифровка индекса П-ДГ-ХХ-Х-ХХХ Х:
| Элемент обозначения | Пояснение |
|---|
| П-ДГ | Базовая аббревиатура, означающая «пневмодроссель с глушителем». |
| ХХ | Цифровое значение условного прохода в миллиметрах (04, 06, 10, 16, 20, 25). |
| Х | Цифра, обозначающая вид присоединительной резьбы штуцера. «2» указывает на коническую резьбу по ГОСТ 6111-52. |
| ХХХ Х | Климатическое исполнение и категория размещения по ГОСТ 15150-69, например, УХЛ4. |
Примеры заказа:
- Пневмодроссель с глушителем П-ДГ06-2 УХЛ4: модель с условным проходом 6 мм, конической резьбой, для умеренного и холодного климата.
- Пневмодроссель с глушителем П-ДГ10-1 УХЛ4: модель на 10 мм с метрической резьбой.
- Пневмодроссель с глушителем П-ДГ16-2 УХЛ4: устройство на 16 мм с трубной конической резьбой.
Технические характеристики и параметры
Пневмодроссель с глушителем П-ДГ рассчитан на работу в стандартных промышленных пневмосистемах. Его ключевые эксплуатационные параметры обеспечивают надежность и предсказуемость работы в различных условиях.
| Параметр | П-ДГ04 | П-ДГ06 | П-ДГ10 | П-ДГ16 | П-ДГ20 | П-ДГ25 |
|---|
| Условный проход (Dy), мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10) |
| Пропускная способность Kv (полностью открыт), м³/ч, не менее | 0.4 | 1.2 | 1.8 | 2.9 | 4.4 | 6.2 |
| Снижение уровня звуковой мощности (корр. А), дБА, не менее | 15 |
| Масса, кг, не более | 0.020 | 0.035 | 0.055 | 0.100 | 0.160 | 0.250 |
Код ТН ВЭД для данного вида изделий обычно классифицируется в группе 8481 – «Краны, клапаны и аналогичные устройства для трубопроводов, котлов, резервуаров, цистерн или баков».
Задумчиво глядя на пневмотрассу, инженер сказал: «Схема какая-то неполная… О! Так у вас же пневмодроссель с глушителем забыли поставить! Без него шум, как на старте ракеты, а регулировки – никакой». Монтажники засуетились.
Габаритные и присоединительные размеры
Геометрические параметры имеют решающее значение для монтажа пневмодросселя в существующую или проектируемую систему. В таблице ниже приведены основные размеры для всех моделей серии, где «1» в индексе означает метрическую резьбу, а «2» – коническую трубную.
| Обозначение | Dy, мм | S (под ключ) | D, мм | L*, мм | l_min, мм | l, мм | d (резьба) |
|---|
| П-ДГ 04-1 / 04-2 | 4 | 14 | 16 | 31 | 5 | 7 | M10x1 / К 1/8" |
| П-ДГ 06-1 / 06-2 | 6 | 17 | 19 | 36 | 8 | 10 | M12x1,5 / К 1/4" |
| П-ДГ 10-1 / 10-2 | 10 | 22 | 25 | 44 | 8 | 10 | М16х1,5 / К 3/8" |
| П-ДГ 16-1 / 16-2 | 16 | 27 | 30 | 49 | 11 | 13 | М22х2 / К 1/2" |
| П-ДГ 20-1 / 20-2 | 20 | 32 | 35 | 55 | 9 | 13 | М27х2 / К 3/4" |
| П-ДГ 25-1 / 25-2 | 25 | 36 | 40 | 63 | 13 | 17 | М33х2 / К 1" |

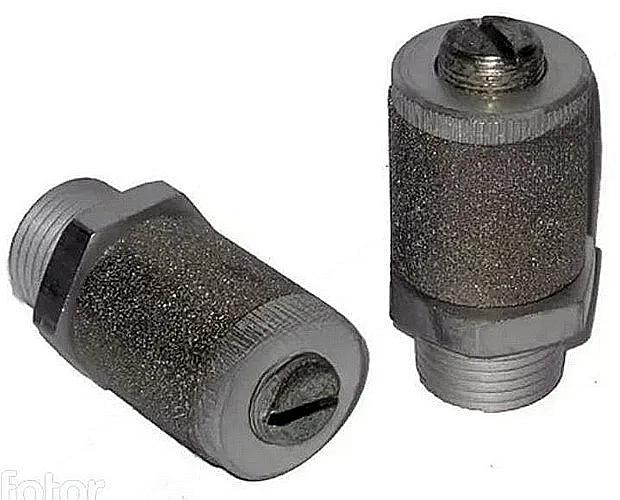

Фото пневмодросселя с глушителем П-ДГ. На изображении виден корпус с регулировочным винтом и пористый стакан-глушитель.
Чертеж габаритных и присоединительных размеров пневмодросселя.
Преимущества и особенности эксплуатации
Использование комбинированного устройства «дроссель-глушитель» серии П-ДГ дает ряд ощутимых преимуществ при интеграции в пневматические контуры.
- Повышение точности регулировки расхода. Позволяет плавно изменять скорость срабатывания пневмоцилиндров и пневмомоторов, оптимизируя технологические циклы.
- Эффективное шумоподавление. Снижение уровня звука более чем на 15 дБА (корр. А) способствует созданию комфортных условий труда и соответствует требованиям охраны труда.
- Компактность и универсальность монтажа. Объединение двух функций в одном корпусе экономит место на плите или в распределительной коробке, а два вида резьбы (метрическая и коническая) обеспечивают совместимость с большинством стандартных пневмофитингов.
- Простота обслуживания. Конструкция позволяет при необходимости проводить очистку или замену металлокерамического стакана.
- Надежность. Рассчитан на непрерывную эксплуатацию при номинальном давлении до 1.0 МПа в широком диапазоне температур окружающей среды.
Принцип работы и конструкция
Пневмодроссель с глушителем функционирует по следующему принципу. Отработанный сжатый воздух от пневмоцилиндра или клапана поступает на входной штуцер. Внутри корпуса штуцера расположен регулировочный винт с коническим концом. Вращение винта изменяет степень перекрытия радиальных отверстий, создавая переменное гидравлическое сопротивление и тем самым регулируя расход газа.
После прохождения через дросселирующее сечение воздушный поток попадает в полость, окруженную металлокерамическим стаканом с мелкими порами. Проходя через этот пористый материал, поток дробится, его энергия рассеивается, что приводит к значительному снижению скорости и турбулентности выхлопа, а следовательно – и к уменьшению шума.
Температурный режим и срок службы
Пневмодроссели с глушителем П-ДГ в исполнении УХЛ4 предназначены для работы в диапазоне температур окружающей среды от -45°С до +40°С. Допускается эксплуатация при температуре рабочей среды (сжатого воздуха) от -10°С до +80°С. Устройство рассчитано на длительный ресурс работы в условиях непрерывного или циклического режима при условии соблюдения требований по качеству воздуха – отсутствия избыточной влаги, масел и абразивных частиц. Основными факторами, влияющими на долговечность, являются чистота рабочей среды (рекомендуется установка фильтров), отсутствие гидроударов и своевременное обслуживание.
Область применения
Данные устройства широко применяются в различных отраслях промышленности, где используются пневматические системы управления и привода:
- Металлообрабатывающие и деревообрабатывающие станки: регулировка скорости подачи, движения суппортов, зажимных механизмов.
- Прессовое оборудование: настройка скорости холостого и рабочего хода прессов.
- Автоматические линии и роботизированные комплексы: управление скоростью перемещения манипуляторов.
- Станции подготовки воздуха (СПВ): в качестве выхлопных устройств для регуляторов давления, пневмоклапанов.
- Упаковочное и пищевое оборудование: для плавной работы приводов без резких шумовых эффектов.
Типичные ошибки при подборе
Некорректный выбор пневмодросселя с глушителем может привести к неэффективной работе системы или преждевременному выходу из строя.
- Подбор только по типу резьбы без учета требуемого условного прохода и пропускной способности Kv, что ограничивает расход и замедляет работу привода.
- Игнорирование давления в системе. Хотя номинальное давление составляет 1.0 МПа, необходимо учитывать возможные скачки и кратковременные превышения.
- Установка в условиях сильного загрязнения воздуха без предварительной фильтрации, ведущая к быстрому засорению пор глушителя и потере его эффективности.
- Неучет температурного диапазона при работе в неотапливаемых цехах или на улице в холодное время года.
Состав ремонтного комплекта и частые неисправности
При длительной эксплуатации отдельные элементы дросселя могут потребовать замены. Чаще всего из строя выходят следующие детали:
| Наименование запчасти / неисправность | Причина и признаки износа |
|---|
| Металлокерамический пористый стакан (глушитель) | Загрязнение масляным туманом и пылью, приводящее к снижению пропускной способности и увеличению противодавления. Признак – замедленный сброс давления из системы. |
| Уплотнительные элементы (кольца, прокладки) | Естественное старение резины или воздействие несовместимых смазок, приводящее к утечкам воздуха в месте присоединения. |
| Регулировочный винт с коническим наконечником | Механический износ или повреждение конуса при закручивании без смазки или при попадании абразива, что нарушает плавность и точность регулировки. |
Для оперативного ремонта рекомендуется иметь на складе сменный металлокерамический стакан и уплотнительные кольца для используемых типоразмеров.
