Описание и назначение пневмодросселя
Пневмодроссель с глушителем П-ДГ 04-2 — это комбинированное устройство для пневматических систем, выполняющее две ключевые функции: точное регулирование расхода сжатого воздуха и эффективное снижение уровня шума при выхлопе отработанного газа в атмосферу. Данное изделие предназначено для установки на выхлопных линиях пневмоцилиндров, пневмодвигателей или иных элементов пневмоприводов для обеспечения безопасной и комфортной эксплуатации оборудования.
Модель П-ДГ 04-2 с условным проходом 4 мм оснащена конической присоединительной резьбой К1/8″ и предназначена для эксплуатации в условиях умеренного и холодного климата (исполнение УХЛ4). Пневмодроссель с глушителем отлично зарекомендовал себя в составе управляющих систем станков, прессового и строительного оборудования. Основное преимущество подобной конструкции — интеграция двух функций в одном компактном корпусе, что упрощает монтаж и обслуживание.
Габариты и регулировка веса
Пневмодроссель с глушителем серии П-ДГ, включая модель 04-2, отличается небольшими габаритами и малым весом, что облегчает его интеграцию в узлы оборудования и на трубопроводы. Вес моделей в серии варьируется от 0,020 кг для наименьшего условного прохода до 0,250 кг для наибольшего.
Код ТН ВЭД для данного типа устройств обычно относится к группе 8481 (Арматура трубопроводная). Для точного определения кода при таможенном оформлении рекомендуется уточнять данные у поставщика.
| Обозначение модели | Условный проход Dy, мм | Присоединительная резьба d | Примерная масса, кг |
|---|
| П-ДГ 04-2 | 4 | К1/8" | 0,020 |
| П-ДГ 06-2 | 6 | К1/4" | 0,035 |
| П-ДГ 10-2 | 10 | К3/8" | 0,055 |
| П-ДГ 16-2 | 16 | К1/2" | 0,100 |
| П-ДГ 20-2 | 20 | К3/4" | 0,160 |
| П-ДГ 25-2 | 25 | К1" | 0,250 |
Инженер настраивает сложную пневмосистему. Пытается найти причину низкой скорости поршня. Коллега спрашивает: «В чем дело?» — «Да вот, никак не могу понять, почему такой низкий расход. Проверил всю арматуру…» — и тут взгляд падает на пневмодроссель с глушителем. «А! Нашел! Регулировочный винт вкручен до упора, вот и дросселирует всё!». Шутка в том, что простое свойство регулируемого пневмодросселя с глушителем иногда игнорируется в спешке.
Технические характеристики и параметры
Пневмодроссель с глушителем поставляется в шести типоразмерах в зависимости от требуемой пропускной способности. Все модели рассчитаны на стандартное рабочее давление в пневмосистемах.
| Параметр | П-ДГ 04 | П-ДГ 06 | П-ДГ 10 | П-ДГ 16 | П-ДГ 20 | П-ДГ 25 |
|---|
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10) |
| Пропускная способность Kv (полностью открыт), м³/ч, не менее | 0,4 | 1,2 | 1,8 | 2,9 | 4,4 | 6,2 |
| Снижение уровня звука, ДБА, не менее | 15 |
| Тип рабочей среды | Сжатый воздух, инертный газ |
| Температурный диапазон, °C | -40 … +80 |
Условное обозначение модели
Маркировка изделия содержит всю необходимую информацию для его однозначной идентификации при заказе. Расшифровка индекса следующая:
- П-ДГ – наименование изделия: пневмодроссель с глушителем.
- 04 – номинальный условный проход в миллиметрах.
- 2 – вид присоединительной резьбы: «2» означает коническую резьбу по ГОСТ 6111-52.
- УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150-69 (для умеренного и холодного климата, категория 4 – размещение в помещениях с искусственно регулируемыми условиями).
Таким образом, обозначение П-ДГ 10-2 УХЛ4 описывает пневмодроссель с глушителем на условный проход 10 мм с конической резьбой, предназначенный для климатической зоны УХЛ4.
Принцип работы устройства
Рабочий цикл пневмодросселя с глушителем начинается с подачи сжатого воздуха на его входной патрубок. Регулировка расхода осуществляется за счёт изменения проходного сечения с помощью конического конца регулировочного винта, который, ввинчиваясь или вывинчиваясь, перекрывает радиальные отверстия в корпусе штуцера.
После прохождения через дросселирующее сечение воздух поступает в металлокерамический стакан, который выполняет функцию глушителя. Пористая структура стакана рассеивает поток, эффективно поглощая звуковые колебания и снижая уровень шума при выхлопе. Пневмодроссель с глушителем обеспечивает плавную, бесступенчатую регулировку расхода, что позволяет точно настроить скорость движения пневмопривода.
Преимущества и особенности эксплуатации
Использование данного устройства приносит несколько значимых эксплуатационных выгод:
- Снижение шумового воздействия. Интегрированный глушитель снижает уровень звука не менее чем на 15 дБА, что соответствует нормам охраны труда и создает комфортную рабочую среду.
- Повышение точности управления. Регулируемый пневмодроссель с глушителем позволяет точно дозировать расход воздуха, влияя на скорость и плавность хода исполнительных механизмов.
- Компактность и удобство монтажа. Объединение двух функций в одном корпусе экономит место в пневмосхеме и упрощает установку.
- Высокая надежность и ресурс. Простая и прочная конструкция из металла и металлокерамики обеспечивает длительный срок службы даже при интенсивной эксплуатации.
- Универсальность применения. Совместимость с широким спектром пневматического оборудования различных производителей.
Температурный режим и ресурс работы
Пневмодроссель с глушителем П-ДГ рассчитан на непрерывную работу в диапазоне температур окружающей среды от -40°C до +80°C. Важным условием для достижения заявленного ресурса является качество подаваемого воздуха. Рекомендуется использование фильтров-влагоотделителей для предотвращения попадания конденсата и твердых частиц в устройство.
Соблюдение номинального давления (до 1,0 МПа) и отсутствие гидроударов также положительно сказываются на долговечности изделия. Регулярное техническое обслуживание и визуальный контроль уплотнений продлевают межремонтный интервал. При правильной эксплуатации срок службы пневмодросселя с глушителем составляет несколько лет.
Области применения
Устройство используется в составе пневматических систем и гидростанций, где требуется регулировка и бесшумный выход воздуха. Типичные сферы применения:
- Промышленное оборудование: станки с ЧПУ, прессы, сварочные комплексы, автоматизированные линии.
- Строительная и спецтехника: пневмоподвески, системы управления отбойными молотками, пневматические тормоза.
- Производственные линии: упаковочные машины, роботизированные комплексы, системы подачи и позиционирования.
- Пневмогидравлические стенды: испытательные станции, лабораторное оборудование.
Пневмодроссель с глушителем также применяется везде, где требуется обеспечить безопасный и регулируемый сброс давления из пневмосистемы.
Состав ремкомплекта и часто заменяемые детали
Несмотря на надежность, в процессе эксплуатации могут потребоваться запасные части. В таблице приведены элементы, наиболее подверженные износу.
| Наименование детали | Назначение | Причина и условия износа |
|---|
| Металлокерамический стакан (глушитель) | Демпфирование и поглощение шума при выхлопе | Загрязнение пористой структуры масляным туманом, пылью; механические повреждения. |
| Регулировочный винт с коническим концом | Регулировка расхода воздуха | Механический износ конуса при частой регулировке, коррозия. |
| Уплотнительные кольца (при наличии) | Герметизация резьбовых соединений | Потеря эластичности из-за температурных перепадов и старения материала. |
Для заказа ремонтных комплектов или отдельных деталей обратитесь к специалистам компании ГИДРАВЛИКА через сайт https://777-gidra.ru.
Типичные ошибки при подборе
- Выбор только по присоединительной резьбе. Важно учитывать не только тип резьбы (коническая/метрическая), но и требуемую пропускную способность (Kv) для обеспечения необходимого расхода воздуха.
- Игнорирование температурного диапазона. Установка устройства в условиях, выходящих за пределы -40…+80°C, приведет к ускоренному износу или выходу из строя.
- Несоответствие типа рабочей среды. Устройство предназначено для сжатого воздуха или инертных газов. Использование с другими средами недопустимо.
- Пренебрежение качеством воздуха. Отсутствие фильтрации перед входом в пневмодроссель с глушителем ведет к засорению металлокерамического стакана и потере эффективности шумоподавления.
Габаритные и присоединительные размеры модели П-ДГ 04-2
Проверка совместимости по размерам — ключевой этап замены или модернизации пневмосистемы. Ниже приведены размеры для моделей серии П-ДГ, включая интересующую Вас модель П-ДГ 04-2.

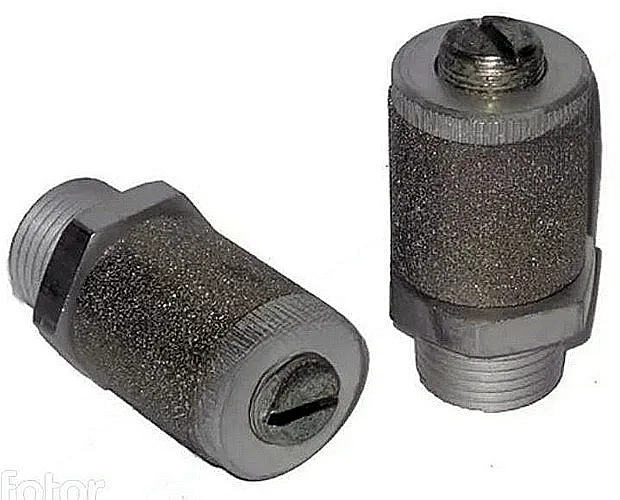

Внешний вид пневмодросселя с глушителем П-ДГ 04-2
Габаритный чертеж серии пневмодросселей П-ДГ
| Обозначение | Габаритные размеры, мм |
|---|
| Dy | S | D | L* | Imin | I | d (резьба) |
|---|
| П-ДГ 04-2 | 4 | 14 | 16 | 31 | 5 | 7 | K1/8" |
| П-ДГ 06-2 | 6 | 17 | 19 | 36 | 8 | 10 | К1/4" |
| П-ДГ 10-2 | 10 | 22 | 25 | 44 | 8 | 10 | К3/8" |
| П-ДГ 16-2 | 16 | 27 | 30 | 49 | 11 | 13 | К1/2" |
| П-ДГ 20-2 | 20 | 32 | 35 | 55 | 9 | 13 | К3/4" |
| П-ДГ 25-2 | 25 | 36 | 40 | 63 | 13 | 17 | К1" |
Примеры заказа моделей серии П-ДГ
Для корректного оформления заказа необходимо указать полное условное обозначение в соответствии с вашими требованиями по условному проходу и типу резьбы.
- Базовая модель для средней нагрузки: Заказывается пневмодроссель с глушителем с условным проходом 10 мм с конической резьбой для климатической зоны УХЛ4: Пневмодроссель с глушителем П-ДГ10-2 УХЛ4.
- Модель для компактных систем: Необходимо устройство меньшего условного прохода (4 мм) для точной регулировки: Пневмодроссель с глушителем П-ДГ04-2 УХЛ4.
- Модель с метрической резьбой: Если в системе используется метрическая резьба, выбирается соответствующее исполнение, например, для Dy=16 мм: Пневмодроссель с глушителем П-ДГ16-1 УХЛ4 (цифра «1» в индексе означает метрическую резьбу).
Правильно подобранный пневмодроссель с глушителем обеспечит долговечную и эффективную работу вашего оборудования.
Доставка и заключение
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и стран СНГ. Мы обеспечиваем оперативную доставку в ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и во многие другие города.
Наши специалисты готовы предоставить исчерпывающую техническую консультацию, помочь с подбором аналога под существующую пневмосистему и согласовать оптимальные условия поставки. Для получения подробной информации о наличии, цене на пневмодроссель с глушителем и условиях оформления заказа, пожалуйста, свяжитесь с нами через раздел Контакты или воспользуйтесь формой обратной связи на сайте https://777-gidra.ru.
