Описание и назначение пневмодросселя с глушителем П-ДГ 20-2
Пневмодроссель с глушителем П-ДГ 20-2 – это промышленный регулирующий клапан, предназначенный для точной настройки расхода сжатого воздуха в пневматических системах и эффективного подавления шума при сбросе рабочей среды в атмосферу. Данное изделие применяется для управления скоростями перемещения штоков пневмоцилиндров, вращения пневмодвигателей и обеспечения безопасного выхлопа отработанного газа из пневматических приводов.
Основная функция этого устройства – совмещение двух задач: регулировка потока и его акустическое гашение. Регулировка осуществляется плавным изменением положения запорного элемента, что позволяет оптимально настроить производительность исполнительного механизма. Одновременно с этим пористый металлокерамический глушитель существенно поглощает энергию звуковых колебаний, что обеспечивает комфортные условия труда и соответствие санитарным нормам. Пневмодроссель с глушителем П-ДГ 20-2 является типовым решением для пневмостанций, автоматизированных линий и мобильной техники.
Основные габаритные размеры и вес
Пневмодроссель П-ДГ 20-2 относится к серии средних диаметров с условным проходом Dy 20 мм и весит не более 0,160 кг. Для корректного встраивания в существующую пневмомагистраль необходимо учитывать присоединительные размеры устройства.
| Габаритные и присоединительные размеры модели П-ДГ 20-2 |
|---|
| Условный проход, Dy | 20 мм |
| Длина L, мм (ориентировочно) | 55 мм |
| Шестигранник под ключ, S (ромб) | 32 мм |
| Наружный диаметр корпуса, D | 35 мм |
| Присоединительная резьба, d | K3/4" (коническая) |
| Масса, кг (не более) | 0,160 |
Разговаривают два механика на производстве. Один другому говорит: «Закажи у Василия Ивановича пневмодроссель с глушителем для нашего цеха, он и поставку вовремя организует, и про установку всё доходчиво объяснит». На что второй ему отвечает: «Так он же дроссель! Он же воздух сдерживает! Как он тебе всё объяснит?». Первый в раздумьях: «Наверное, письменно».
Технические характеристики
Технические параметры пневмодросселя с глушителем П-ДГ 20-2 определяют его работоспособность и надежность в составе пневматических контуров.
| Параметр | Значение |
|---|
| Номинальное (рабочее) давление, МПа (кгс/см²) | 1,0 (10) |
| Тип рабочей среды | Сжатый воздух, очищенный от конденсата |
| Диапазон температур эксплуатации | Соответствует УХЛ4 (от -60°C до +40°C) |
| Пропускная способность Kv (полностью открыт), м³/ч | Не менее 4,4 |
| Уровень снижения шума (корр. по хар-ке А), дБА | Не менее 15 |
| Регулировка расхода | Плавная, винтовым механизмом |
| Фиксация настройки | Контргайкой |
Преимущества и особенности эксплуатации
Использование дросселя-глушителя модели П-ДГ 20-2 в производственных условиях дает ряд эксплуатационных преимуществ:
Экономическая эффективность. Устройство позволяет тонко настраивать скорость работы исполнительных механизмов, оптимизируя цикл работ и снижая непроизводительный расход сжатого воздуха.
Снижение шумовой нагрузки. Благодаря встроенному металлокерамическому глушителю, уровень шума на выходе снижается минимум на 15 дБА. Это способствует созданию комфортных условий труда и позволяет соблюсти требования охраны труда на производстве.
Компактность и простота монтажа. Устройство имеет небольшие габариты и монтируется непосредственно в разрыв линии с помощью стандартного конического резьбового соединения.
Универсальность применения. Пневмодроссель с глушителем П-ДГ 20-2 подходит для установки в различных отраслях промышленности, включая машиностроение, станкостроение, производство упаковки и производство строительных материалов.
Надежность и долговечность. Конструкция изделия рассчитана на длительную работу в непрерывном режиме при соблюдении номинальных параметров давления и требований к чистоте рабочей среды.
Принцип работы пневмодросселя с глушителем
Пневмодроссель с глушителем П-ДГ 20-2 функционирует по следующему принципу. Сжатый воздух поступает во входной патрубок штуцера, который имеет присоединительную резьбу конического типа. Внутри корпуса установлен регулировочный винт с коническим наконечником. Поворотом винта оператор изменяет площадь проходного сечения между конусом винта и радиальными отверстиями в штуцере, тем самым регулируя объемный расход воздуха.
После прохождения через регулируемое отверстие воздушный поток попадает в полость, окружающую штуцер, которая выполнена в виде пористого металлокерамического стакана. Этот элемент рассеивает энергию звуковой волны, гася шум выхлопа. Фиксация выбранного положения регулировочного винта осуществляется стопорной гайкой, что исключает самопроизвольное изменение настройки в процессе эксплуатации. Таким образом, устройство обеспечивает стабильное управление расходом и эффективную шумоподавляющую функцию.
Температурный режим работы и срок службы
Пневмодроссель с глушителем П-ДГ 20-2 рассчитан на работу в диапазоне температур окружающей среды от -60°C до +40°C, что соответствует климатическому исполнению УХЛ4 по ГОСТ 15150. Изделие может работать как в непрерывном режиме, так и в циклическом с частыми пусками и остановками.
Качество работы и ресурс пневмодросселя с глушителем напрямую зависят от чистоты поступающего сжатого воздуха. Наличие капельной влаги, абразивных частиц и масляных паров в рабочей среде ускоряет износ регулирующего узла и засоряет поры металлокерамического глушителя. Для увеличения срока службы необходимо обеспечить качественную фильтрацию воздуха на входе в систему и регулярное техобслуживание.
Область применения и типовое оборудование
Пневмодроссели с глушителем серии П-ДГ применяются во всех сферах промышленности, где используется пневмоавтоматика:
Станкостроение и металлообработка: управление прижимными устройствами, подачей инструмента, позиционированием.
Упаковочное и пищевое оборудование: приводы дозирующих и транспортирующих механизмов.
Прессовое и кузнечно-штамповочное оборудование: регулировка скорости подъема и опускания плит.
Строительная и дорожная техника: системы управления асфальтоукладчиков, виброплит, бетономешалок.
Производство строительных материалов: линии по выпуску бетонных изделий, кирпича, плитки.
Модель П-ДГ 20-2 с условным проходом 20 мм наиболее востребована в пневмосистемах средней производительности, которые питают несколько приводов или приводы значительного усилия.
Расшифровка условного обозначения
Индекс изделия П-ДГ 20-2 УХЛ4 содержит всю необходимую информацию для его однозначной идентификации:
| Элемент обозначения | Расшифровка |
|---|
| П-ДГ | Пневмодроссель с Глушителем – тип изделия. |
| 20 | Условный проход, Dy (в миллиметрах). В данном случае – 20 мм. |
| 2 | Вид присоединительной резьбы. Цифра 2 означает коническую резьбу по ГОСТ 6111-52. |
| УХЛ4 | Климатическое исполнение (Умеренный и Холодный климат) и категория размещения (4 – в закрытых помещениях с искусственным регулированием климатических условий). |

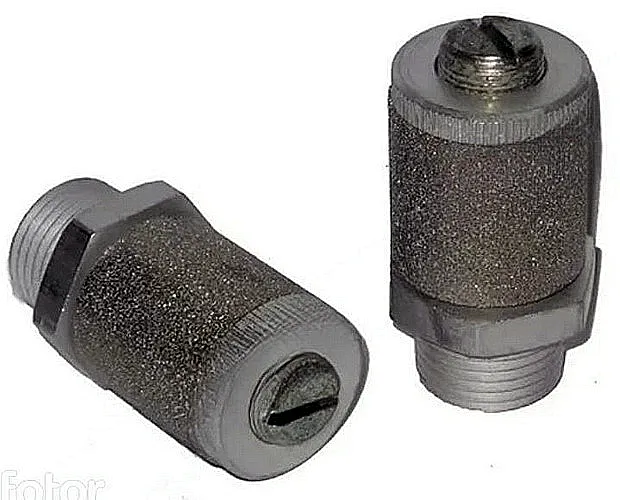

Внешний вид и размеры пневмодросселя с глушителем П-ДГ 20-2
Конструктивная схема и габаритный чертеж пневмодросселя с глушителем серии П-ДГ
Примеры оформления заказа
Заказывая пневмодроссель с глушителем, необходимо четко указать его условное обозначение, в котором закодированы все ключевые параметры:
Пневмодроссель с глушителем П-ДГ 20-2 УХЛ4 – базовая модель с условным проходом 20 мм и конической резьбой.
Пневмодроссель с глушителем П-ДГ 16-1 УХЛ4 – модель меньшего диаметра (16 мм) с метрической резьбой M22x2.
При подборе обязательно проверьте соответствие присоединительной резьбы в вашей системе (метрическая или дюймовая коническая) и требуемый условный проход, который влияет на пропускную способность.
Типичные ошибки при подборе
Во избежание проблем при монтаже и эксплуатации рекомендуется избегать следующих ошибок:
Выбор только по присоединительной резьбе. Необходимо также учитывать условный проход (Dy). Устройство с меньшим проходом создаст избыточное сопротивление и не обеспечит нужную производительность, а с большим — может не поместиться в отведенное пространство.
Игнорирование типа рабочей среды. Модель П-ДГ рассчитана на работу со сжатым воздухом. Использование с другими газами, особенно агрессивными или содержащими примеси, недопустимо.
Недоворот регулировочного винта «до упора». При установке дросселя в закрытое положение перед вводом в эксплуатацию следует убедиться, что винт не закручен настолько, чтобы повредить седло. Регулировку начинают из полностью закрытого положения, плавно открывая проход.
Рекомендации по установке и обслуживанию
Монтаж пневмодросселя с глушителем П-ДГ 20-2 следует выполнять на подготовленном, прямом участке трубопровода, соблюдая направление потока, которое обычно указано стрелкой на корпусе. Перед установкой рекомендуется провести продувку линии для удаления возможной стружки и загрязнений. Для обеспечения герметичности соединений с конической резьбой следует использовать уплотнительные материалы, разрешенные для применения в пневмосистемах (лента ФУМ, нить, паста).
Обслуживание изделия заключается в периодической проверке плавности регулировки и сохранения настроенного положения, а также в контроле состояния фильтров тонкой очистки воздуха, установленных перед ним. При эксплуатации в запыленных помещениях рекомендуется предусмотреть защитный кожух или более частую замену фильтрующих элементов.
