Устройство П-ДГ 25-2 представляет собой комбинированный пневмоаппарат, предназначенный для плавной регулировки расхода рабочего газа и одновременного снижения уровня шума при его выбросе в атмосферу. Оно применяется в выпускных магистралях пневмоцилиндров, пневмоклапанов и других элементов пневмосистем.
Описание и назначение
Пневмодроссель с глушителем серии П-ДГ служит для настройки скорости движения выходных штоков пневматических приводов путём изменения проходного сечения. Интегрированный металлокерамический глушитель обеспечивает эффективное поглощение звуковых колебаний, возникающих при быстром расширении сжатого воздуха.
Габаритные размеры и вес
Вес изделия модели П-ДГ 25-2 не превышает 0,250 кг. Диапазон длин по габариту (L) для серии П-ДГ составляет от 31 мм (для Ду4) до 63 мм (для Ду25). Код ТН ВЭД для данного класса товаров, как правило, 8481 80 990 0 (прочие аппараты для пневматических систем).
| Обозначение модификации | Условный проход Dy, мм | Масса, кг, не более | Габаритная длина L, мм |
|---|
| П-ДГ 04 | 4 | 0,020 | 31 |
| П-ДГ 06 | 6 | 0,035 | 36 |
| П-ДГ 10 | 10 | 0,055 | 44 |
| П-ДГ 16 | 16 | 0,100 | 49 |
| П-ДГ 20 | 20 | 0,160 | 55 |
| П-ДГ 25 | 25 | 0,250 | 63 |
– Почему пневмодроссель с глушителем не отвечает? – Он просто не любит лишнего шума.
Технические характеристики
| Параметры | П-ДГ 04 | П-ДГ 06 | П-ДГ 10 | П-ДГ 16 | П-ДГ 20 | П-ДГ 25 |
|---|
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Рабочее давление, МПа (кгс/см²) | 1,0 (10) |
| Диапазон температур эксплуатации, °C | от -40 до +80 (для УХЛ4) |
| Тип рабочей среды | Сжатый воздух, инертные газы |
| Пропускная способность Kv при полностью открытом дросселе, м³/ч, не менее | 0,4 | 1,2 | 1,8 | 2,9 | 4,4 | 6,2 |
| Снижение уровня шума, дБА, не менее | 15 |
| Присоединительные размеры | M10x1 / K1/8" | M12x1,5 / K¼" | M16x1,5 / K3/8" | M22x2 / K½" | M27x2 / K¾" | M33x2 / K1" |
Преимущества и особенности эксплуатации
- Снижение уровня шума: Позволяет привести рабочие зоны в соответствие с требованиями охраны труда.
- Плавная регулировка расхода: Точная настройка скорости исполнительных механизмов увеличивает точность операций и снижает ударные нагрузки.
- Компактность и простота монтажа: Интегрированная конструкция «дроссель-глушитель» экономит место и упрощает сборку контура.
- Совместимость с типовыми системами: Стандартные присоединительные размеры позволяют легко встраивать пневмодроссель с глушителем в существующие пневмолинии.
- Длительный ресурс работы: Конструкция и материалы (латунь, металлокерамика) обеспечивают стойкость к коррозии и износу.
Принцип работы
Сжатый воздух или газ из пневмосистемы подводится к присоединительной резьбе штуцера. Внутри корпуса поток проходит через радиальные отверстия, сечение которых плавно перекрывается коническим концом регулировочного винта. После дросселирования поток направляется в стакан металлокерамического глушителя, где его энергия гасится, а уровень акустического давления снижается. Фиксация настроенного положения винта осуществляется контргайкой.
Температурный режим работы и срок службы
Пневмодроссель с глушителем П-ДГ рассчитан на непрерывную эксплуатацию в диапазоне температур от -40°C до +80°C для исполнения УХЛ4. На ресурс узла напрямую влияют качество сжатого воздуха (отсутствие конденсата и механических примесей), соблюдение номинального давления и регулярность осмотров. При использовании предварительно очищенного воздуха и в стандартных условиях наработка на отказ составляет тысячи циклов.
Область применения
Основные сферы использования – промышленное пневматическое оборудование: станки с ЧПУ, упаковочно-фасовочные линии, прессовое оборудование, роботизированные комплексы, строительная и сельскохозяйственная техника с пневмоприводами. Пневмодроссель с глушителем также устанавливается на выхлопных линиях пневмоклапанов в системах автоматизации и на компрессорных станциях для снижения общего шума.
Состав ремкомплекта и часто заменяемые элементы
В процессе эксплуатации наиболее подвержены износу уплотнительные элементы и фильтрующая вставка глушителя. При загрязнении пористой металлокерамики или потере её целостности эффективность шумоподания падает.
| Наименование элемента | Причина возможной замены |
|---|
| Стакан металлокерамический глушителя | Загрязнение, снижение пропускной способности, механическое повреждение. |
| Уплотнительные кольца или шайбы (при наличии) | Потеря эластичности, утечка воздуха при повышенной вибрации. |
| Регулировочный винт с коническим наконечником | Механический износ конуса, нарушение плавности регулировки. |
Условное обозначение изделия
Расшифровка индекса П-ДГ 25-2 УХЛ4:
П-ДГ – Пневмодроссель с Глушителем.
25 – Условный проход в мм.
2 – Исполнение с конической (трубной) резьбой по ГОСТ 6111-52. Цифра "1" означала бы метрическую резьбу.
УХЛ4 – Климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий).
Типичные ошибки при подборе
- Несоответствие условного прохода расходу системы. Подбор слишком малого Ду приводит к потерям давления и недостаточной скорости срабатывания пневмоцилиндра.
- Игнорирование типа присоединения. Необходимо точно знать тип резьбы на ответной части (метрическая или коническая).
- Невнимание к климатическому исполнению. Для установки в неотапливаемых цехах или на уличном оборудовании требуется иное исполнение, не УХЛ4.
- Пренебрежение необходимостью фильтрации воздуха. Попадание абразивных частиц ускоряет износ регулировочного винта и засоряет глушитель.

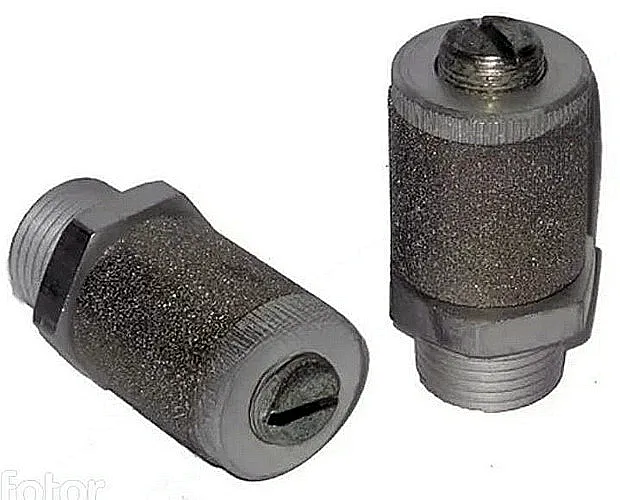

Внешний вид пневмодросселя с глушителем П-ДГ 25-2.
Габаритный чертеж для проверки совместимости при монтаже.
Примеры заказа
Для корректного оформления заказа необходимо указать полное условное обозначение:
Базовая модель: Пневмодроссель с глушителем П-ДГ 25-2 УХЛ4.
Для другого присоединения: При необходимости метрической резьбы – П-ДГ 25-1 УХЛ4.
Для другого расхода: При меньшем условном проходе – П-ДГ 16-2 УХЛ4.
FAQ: Часто задаваемые вопросы
Как выбрать подходящий типоразмер пневмодросселя с глушителем?
Выбор основывается на трёх ключевых параметрах: требуемой пропускной способности (Kv, м³/ч), рабочем давлении (до 10 кгс/см²) и типе присоединительной резьбы. Основной критерий – условный проход (Dy), который должен соответствовать диаметру подводящей магистрали и обеспечивать необходимый расход воздуха для корректной работы привода.
Какие сроки поставки по России?
Стальные компоненты бренда ГИДРАВЛИК, включая модель пневмодросселя с глушителем П-ДГ 25-2, часто имеются на складе в Москве и Санкт-Петербурге. Доставка в крупные города (Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает в среднем 3-7 рабочих дней. В отдалённые регионы РФ и страны СНГ сроки рассчитываются индивидуально транспортной компанией.
Как условия эксплуатации влияют на срок службы?
Работа в пыльных помещениях или на открытом воздухе без дополнительной защиты ускоряет загрязнение глушителя. Наличие конденсата или масляного аэрозоля в воздухе может привести к коррозии и залипанию регулировочного узла. Для стабильной работы в агрессивной среде требуется предварительная качественная подготовка воздуха (фильтрация, осушение).
Можно ли подобрать аналог под существующую систему?
Специалисты компании-поставщика ГИДРАВЛИКА готовы провести техническую консультацию по подбору аналога пневмодросселя с глушителем П-ДГ, учитывая ваши параметры: тип резьбы, размеры монтажного места, давление и расход. Для этого предоставьте фото, чертёж или маркировку заменяемого узла.
