Пневмодроссель с глушителем П-ДГ — это комбинированное устройство, предназначенное для точной настройки расхода сжатого воздуха и эффективного снижения уровня шума при его сбросе из пневмоприводов и пневматических систем в атмосферу. Компактное исполнение делает его удобным для монтажа непосредственно на портах пневмоцилиндров, клапанов и распределителей.
Назначение и область применения
Основная функция пневмодросселя с глушителем — двухступенчатая: регулирование потока рабочей среды для управления скоростью исполнительных механизмов и акустическая обработка выхлопного потока для минимизации шумового загрязнения. Данное оборудование находит применение в различных отраслях промышленности: станкостроение, автоматизированные линии, прессовое и упаковочное оборудование, пневматические системы технологических установок, строительная и складская техника.
Установка дросселя с глушителем позволяет повысить культуру производства за счёт снижения уровня шума на рабочих местах, что соответствует требованиям охраны труда. Кроме того, точная регулировка скорости движения штоков цилиндров повышает качество технологических операций и снижает ударные нагрузки на оборудование.
Технические характеристики серии П-ДГ
Серия представлена моделями с разным условным проходом, что позволяет подобрать оптимальный пневмодроссель с глушителем под требуемую пропускную способность системы.
Технические параметры пневмодросселей П-ДГ
| Параметр |
П-ДГ04 |
П-ДГ06 |
П-ДГ10 |
П-ДГ16 |
П-ДГ20 |
П-ДГ25 |
| Условный проход, мм |
4 |
6 |
10 |
16 |
20 |
25 |
| Номинальное давление, МПа (кгс/см²) |
1,0 (10) |
| Пропускная способность Kv (полностью открыт), м³/ч, мин. |
0,4 |
1,2 |
1,8 |
2,9 |
4,4 |
6,2 |
| Снижение уровня звука, Дб(А), мин. |
15 |
| Масса, кг, макс. |
0,020 |
0,035 |
0,055 |
0,100 |
0,160 |
0,250 |
Тип рабочей среды: очищенный сжатый воздух. Устройство рассчитано на работу в температурном диапазоне, соответствующем климатическому исполнению УХЛ4 по ГОСТ 15150, что позволяет его эксплуатацию в отапливаемых помещениях.
Инженер спрашивает у молодого специалиста: "Какой звук издаёт работающий пневмоцилиндр?" Тот отвечает: "Хлоп!" — "Неверно, — говорит инженер, — это звук работающего пневмоцилиндра БЕЗ пневмодросселя с глушителем П-ДГ. С нашим устройством это звучит скорее как 'шшшщщ'."
Конструкция и принцип работы
Конструктивно пневмодроссель с глушителем представляет собой штуцер с наружной присоединительной резьбой и шестигранником под ключ. Внутри его корпуса выполнено сквозное отверстие, в которое ввинчен регулировочный винт с коническим концом. Вращением этого винта оператор изменяет степень перекрытия радиальных отверстий в корпусе, тем самым регулируя проходное сечение для потока воздуха.
Фиксация заданного положения винта обеспечивается контргайкой. На внешнюю часть корпуса надета металлокерамическая втулка с пористой структурой, которая выполняет функцию глушителя. Выпускаемый через регулируемые отверстия воздух проходит через поры этого стакана, его кинетическая энергия рассеивается, что приводит к значительному снижению шума.
Габаритные и присоединительные размеры
Таблица габаритных размеров и присоединений
| Модель |
Размеры, мм |
| Dy |
S |
D |
L* |
Imin |
I |
d (тип резьбы) |
| П-ДГ 04-1 / 04-2 |
4 |
14 |
16 |
31 |
5 |
7 |
M10x1 / K1/8" |
| П-ДГ 06-1 / 06-2 |
6 |
17 |
19 |
36 |
8 |
10 |
M12x1,5 / K1/4" |
| П-ДГ 10-1 / 10-2 |
10 |
22 |
25 |
44 |
8 |
10 |
М16х1,5 / K3/8" |
| П-ДГ 16-1 / 16-2 |
16 |
27 |
30 |
49 |
11 |
13 |
М22х2 / K1/2" |
| П-ДГ 20-1 / 20-2 |
20 |
32 |
35 |
55 |
9 |
13 |
М27х2 / K3/4" |
| П-ДГ 25-1 / 25-2 |
25 |
36 |
40 |
63 |
13 |
17 |
М33х2 / K1" |
Размеры S и D обозначают ключевой размер под ключ, L* — общую длину от торца резьбы до противоположного торца устройства. Перед монтажом пневмодросселя с глушителем рекомендуется сверить параметры Imin и I, отражающие глубину заворачивания, с толщиной стенки посадочного места.

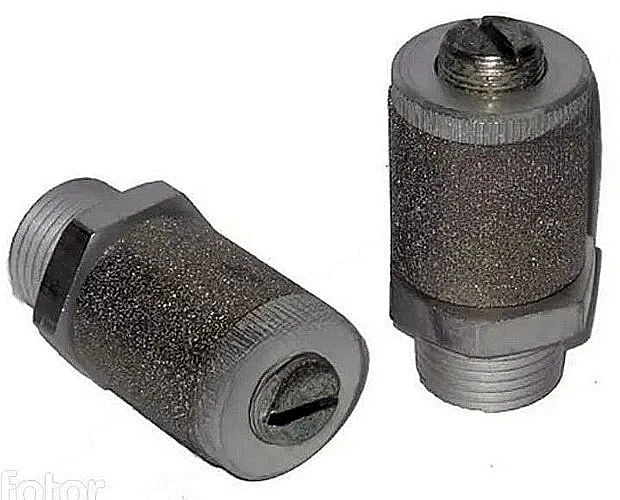

Внешний вид пневмодросселя с глушителем П-ДГ 04-2.
Габаритный чертёж с указанием всех монтажных размеров.
Преимущества и особенности эксплуатации
Применение пневмодросселя с глушителем серии П-ДГ от бренда ГИДРАВЛИК даёт ряд преимуществ для производственных систем:
- Эффективное снижение шума. Снижение уровня звуковой мощности не менее чем на 15 дБ(А) создаёт комфортные условия труда и позволяет соблюдать санитарные нормы.
- Плавная регулировка скорости. Точная настройка положения регулировочного винта обеспечивает плавное изменение расхода воздуха, позволяя точно задавать скорость движения исполнительных органов.
- Простота монтажа и обслуживания. Компактная конструкция и стандартные присоединительные размеры упрощают установку. При необходимости замены глушительного элемента доступен ремонтный комплект.
- Высокая надёжность. Прочная конструкция и использование качественных материалов обеспечивают длительный ресурс работы даже в условиях циклических нагрузок.
- Универсальность. Наличие исполнений с метрической и конической (К) резьбой позволяет интегрировать устройство как в новые проекты, так и в существующие системы для замены аналогов.
Условное обозначение и примеры заказа
Маркировка пневмодросселя с глушителем П-ДГ имеет следующую структуру: П-ДГ-ХХ-Х-ХХХ Х, где:
- П-ДГ — тип изделия (пневмодроссель с глушителем).
- ХХ — условный проход в миллиметрах (04, 06, 10, 16, 20, 25).
- Х — вид присоединительной резьбы (2 — коническая трубная резьба по ГОСТ 6111-52).
- ХХХ Х — климатическое исполнение и категория размещения (например, УХЛ4).
Примеры типовых заказов:
- П-ДГ04-2 УХЛ4. Базовая модель с условным проходом 4 мм и присоединительной резьбой K 1/8" для малогабаритных пневмоцилиндров.
- П-ДГ10-2 УХЛ4. Пневмодроссель с глушителем для систем среднего расхода с присоединением K 3/8".
- П-ДГ20-2 УХЛ4. Модель для оборудования с высоким расходом воздуха, присоединительный размер K 3/4".
Типичные ошибки при подборе
При выборе пневмодросселя с глушителем для замены или проектирования новой системы часто допускают следующие ошибки:
- Подбор только по присоединительной резьбе. Важно учитывать также условный проход (Dy) и пропускную способность (Kv), чтобы не создать ограничение по расходу в системе.
- Игнорирование давления в системе. Устройство рассчитано на номинальное давление 1,0 МПа. Применение при более высоком давлении недопустимо.
- Несоответствие типа рабочей среды. Изделие предназначено для работы со сжатым воздухом. Использование с другими газами или неочищенным воздухом (с содержанием масла, воды) может привести к засорению пор глушителя и потере функциональности.
- Неучёт требуемого диапазона регулировки. Необходимо убедиться, что минимальный и максимальный расход, который может обеспечить пневмодроссель с глушителем, соответствуют требованиям технологического процесса.
Код ТН ВЭД и доставка
Оборудование соответствует коду ТН ВЭД 8481 80 990 0 (прочие устройства и аппаратура для трубопроводов). Поставка осуществляется со склада в Москве. Мы осуществляем быструю доставку пневмодросселей с глушителем во все регионы Российской Федерации (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города), а также в страны СНГ. Точные сроки и условия уточняйте у наших менеджеров.
Все изделия серии П-ДГ поставляются под брендом ГИДРАВЛИК компанией ГИДРАВЛИКА. Наши специалисты готовы провести техническую консультацию, помочь с подбором аналога под существующую пневмосистему и оформить заказ. Для связи используйте форму на сайте 777-gidra.ru или перейдите в раздел Контакты.
