Описание и назначение пневмодросселя П-ДГ
Пневмодроссель с глушителем П-ДГ предназначен для комплексного решения двух задач в пневматических системах: плавной регулировки расхода сжатого воздуха и эффективного снижения уровня акустического шума при выбросе отработанной среды в атмосферу. Данное устройство устанавливается на выводных линиях пневмоприводов цилиндров, пневмомоторов, клапанов и другого оборудования для создания управляемого сопротивления потоку и его последующего демпфирования. Основная функция — обеспечение тихой и контролируемой работы пневмосистем в цехах, на производственных линиях и в составе мобильной техники.
Технические характеристики и основные параметры
Устройство пневмодросселя серии П-ДГ рассчитано на работу с номинальным давлением до 1,0 МПа (10 кгс/см²). Оно сохраняет работоспособность в широком диапазоне температур, характерном для промышленных условий эксплуатации в исполнении УХЛ4. Ключевым параметром для подбора является условный проход, определяющий максимальную пропускную способность агрегата. Для каждой модели предусмотрены два варианта присоединения: с метрической или конической резьбой по ГОСТ.
| Параметры | П-ДГ04 | П-ДГ06 | П-ДГ10 | П-ДГ16 | П-ДГ20 | П-ДГ25 |
|---|
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10) |
| Пропускная способность Kv, м³/ч, не менее | 0,4 | 1,2 | 1,8 | 2,9 | 4,4 | 6,2 |
| Снижение уровня звука, дБА, не менее | 15 |
| Масса, кг, не более | 0,020 | 0,035 | 0,055 | 0,100 | 0,160 | 0,250 |
Габаритные и присоединительные размеры
Конструктивные размеры и тип резьбы являются критичными для монтажа. В таблице ниже приведены основные габариты и параметры подключения для всей серии пневмодросселей с глушителем П-ДГ. Это позволяет инженерам заранее оценить пространство для установки и совместимость с существующей обвязкой.
| Обозначение | Dy, мм | S, мм | D, мм | L*, мм | Imin, мм | I, мм | d (резьба) |
|---|
П-ДГ 04-1
04-2 | 4 | 14 | 16 | 31 | 5 | 7 | M10x1
K1/8" |
П-ДГ 06-1
06-2 | 6 | 17 | 19 | 36 | 8 | 10 | M12x1,5
К1/4" |
П-ДГ 10-1
10-2 | 10 | 22 | 25 | 44 | 8 | 10 | М16х1,5
К3/8" |
П-ДГ 16-1
16-2 | 16 | 27 | 30 | 49 | 11 | 13 | М22х2
К1/2" |
П-ДГ 20-1
20-2 | 20 | 32 | 35 | 55 | 9 | 13 | М27х2
К3/4" |
П-ДГ 25-1
25-2 | 25 | 36 | 40 | 63 | 13 | 17 | М33х2
К1" |
ГИДРАВЛИК, модель Пневмодроссель с глушителем П-ДГ 25-2. Общий вес устройства не превышает 0.250 кг. Код ТН ВЭД: 8481 80 990 0.

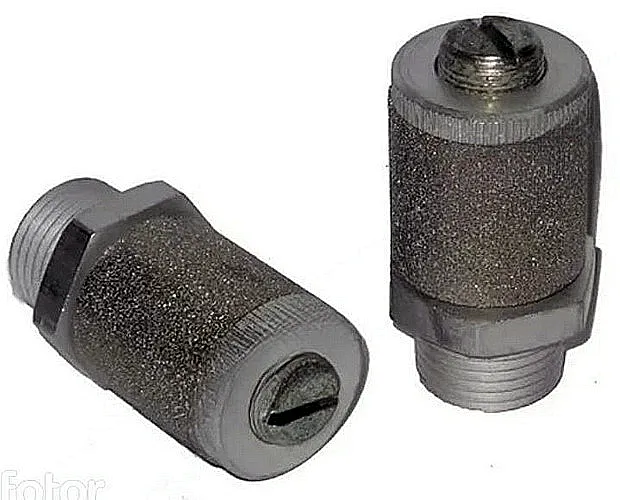

Внешний вид пневмодросселя серии П-ДГ. На фото модель с конической резьбой, готовое к монтажу изделие.
Принцип работы и конструктивные особенности
Работа пневмодросселя с глушителем основана на комбинированном действии двух узлов: регулируемого дросселя и демпфирующего глушителя. Штуцер устройства с одной стороны имеет присоединительную резьбу для вкручивания в порт пневмосистемы, а с другой — сквозное отверстие с внутренней резьбой, в которое вмонтирован регулировочный винт с коническим наконечником. При вращении винта его конус перекрывает или открывает радиальные отверстия в корпусе штуцера, изменяя проходное сечение и, как следствие, расход воздуха.
После прохода через дросселирующее сечение поток направляется в стакан из металлокерамического материала с пористой структурой, который выполняет роль глушителя. Проходя через множество мелких пор, энергия потока рассеивается, а скорость выхлопа снижается, что приводит к значительному уменьшению уровня шума — не менее чем на 15 дБА. Гайка на внешнем конце регулировочного винта служит для фиксации установленного положения и крепления демпфирующего стакана.
Конструктивная схема пневмодросселя с глушителем. На чертеже видны основные элементы: штуцер (1), регулировочный винт (2), фиксирующая гайка (3) и металлокерамический стакан (4).
— Чем отличается инженер от обычного человека?
— Он купит пневмодроссель с глушителем П-ДГ не потому, что сосед купил, а потому, что точно рассчитал падение давления и уровень шума.
Преимущества и особенности эксплуатации
- Снижение шума и повышение комфорта труда: Активное поглощение звуковой энергии на выхлопе позволяет эксплуатировать пневмооборудование в непосредственной близости от рабочих мест без необходимости использования дополнительных шумоизоляционных кожухов.
- Точная регулировка скорости исполнительных механизмов: Плавное изменение проходного сечения дросселя дает оператору возможность тонко настраивать скорость движения штоков пневмоцилиндров или вращения пневмомоторов, что критически важно для синхронизации технологических операций.
- Компактность и удобство монтажа: Интегрированная конструкция, объединяющая два функциональных устройства в одном корпусе, экономит пространство на плите или в распределительном узле. Наличие шестигранника под ключ на штуцере упрощает установку.
- Надежность и долгий ресурс: Использование металлокерамики для глушителя обеспечивает стойкость к вибрациям, перепадам температур и механическим частицам, которые могут присутствовать в сжатом воздухе. Регулировочный узел защищен от самопроизвольного изменения настройки фиксирующей гайкой.
- Совместимость с типовыми промышленными системами: Стандартизированные присоединительные размеры под метрическую или трубную коническую резьбу позволяют интегрировать пневмодроссель с глушителем П-ДГ в большинство отечественных и импортных пневмоцепей без переходников.
Температурный режим и ресурс работы
Изделие в исполнении УХЛ4 предназначено для эксплуатации в диапазоне климатических температур от -45°С до +40°С. Оно рассчитано на работу в условиях умеренного и холодного климата при категории размещения 4 (в закрытых помещениях с искусственно регулируемыми климатическими условиями). Устройство поддерживает непрерывный режим работы при соблюдении максимального рабочего давления в 1 МПа. Срок службы напрямую зависит от качества подготовленного сжатого воздуха: наличие влаги, масел и твердых частиц в потоке сокращает ресурс металлокерамического стакана и может привести к заклиниванию регулировочного узла. Рекомендуется установка фильтров-влагоотделителей на входе в систему.
Область применения и типовое оборудование
Пневмодроссель с глушителем П-ДГ нашел широкое применение в отраслях, где используются пневматические приводы и требуется контроль скорости их работы с одновременным снижением шума. Типичные сферы использования:
- Станкостроение и металлообработка: Системы автоматической подачи заготовок, зажимные механизмы на станках с ЧПУ, управление позиционерами.
- Прессовое и штамповочное оборудование: Регулировка скорости подъема и опускания прессовой плиты, управление выталкивателями.
- Автоматизированные производственные линии и робототехника: Управление манипуляторами, захватами, поворотными столами в сборочных и упаковочных модулях.
- Строительная и дорожная техника: Пневмосистемы управления отбойными молотками, виброплитами, механизмами разгрузки самосвалов.
- Пневмоприводы технологической арматуры: Клапаны, задвижки, регуляторы на трубопроводах в химической, пищевой и целлюлозно-бумажной промышленности.
Типичные ошибки при подборе
- Выбор только по диаметру резьбы без учёта расхода: При схожем присоединении модели с разным условным проходом (например, П-ДГ 10 и П-ДГ 16) имеют разную пропускную способность. Установка устройства с недостаточным Kv приведет к ограничению производительности всего привода.
- Игнорирование типа рабочей среды: Устройство предназначено для работы со сжатым воздухом. Использование с другими газами (азот, аргон) или в контурах с водомасляной эмульсией недопустимо и может привести к быстрому выходу из строя.
- Неучет климатического исполнения: Установка устройства УХЛ4 в неотапливаемых помещениях или на открытом воздухе без дополнительной защиты от прямого воздействия атмосферных осадков может привести к обмерзанию механизмов зимой и сокращению срока службы.
- Пренебрежение необходимостью фильтрации воздуха: Монтаж без предварительной очистки воздуха от влаги и масла ведет к быстрому засорению пор металлокерамического стакана, потере шумопоглощающих свойств и возможной коррозии.
Расшифровка условного обозначения модели
Маркировка пневмодросселя с глушителем содержит всю необходимую информацию для однозначной идентификации:
- П-ДГ — тип изделия (Пневмодроссель с Глушителем).
- ХХ — цифровое значение условного прохода в миллиметрах (04, 06, 10, 16, 20, 25).
- Х — цифра, обозначающая вид присоединительной резьбы: "1" — метрическая, "2" — коническая трубная по ГОСТ 6111-52.
- ХХХ Х — климатическое исполнение и категория размещения по ГОСТ 15150 (например, УХЛ4 — для умеренного и холодного климата, категория 4).
Пример оформления заказа:
Для запроса изделия с условным проходом 25 мм, конической резьбой и исполнением УХЛ4 следует указать: Пневмодроссель с глушителем П-ДГ 25-2 УХЛ4.
Комплектация, запчасти и сервис
Устройство поставляется как единое готовое изделие. В процессе эксплуатации наиболее подвержены износу элементы, контактирующие с регулируемым потоком:
- Металлокерамический стакан (глушитель): Может засоряться при работе с нефильтрованным воздухом. При потере эффективности глушения подлежит замене.
- Уплотнительные элементы резьбовых соединений: Кольца или фум-лента для обеспечения герметичности при монтаже.
- Регулировочный винт с коническим наконечником: В редких случаях при попадании абразивных частиц может возникнуть износ конуса или резьбы, что приводит к невозможности плавной регулировки.
Для обеспечения длительной и безотказной работы рекомендуем приобретать и устанавливать расходные материалы и запасные части, соответствующие оригинальным техническим требованиям. Наши специалисты готовы проконсультировать по вопросам совместимости и подбора ремкомплектов.
Поставки пневмодросселей с глушителем производства бренда ГИДРАВЛИК осуществляет компания ГИДРАВЛИКА. Мы обеспечиваем оперативную доставку по всей территории России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ. На складах поддерживается запас наиболее востребованных моделей. Для подбора аналога под существующую систему, оформления заявки или получения технической консультации свяжитесь с нами через сайт https://777-gidra.ru или воспользуйтесь формой обратной связи на странице контактов.
