Описание и назначение пневмодросселя П-ДГ
Пневмодроссель с глушителем — это комбинированное изделие, предназначенное для установки в выхлопных магистралях пневматических приводов и систем. Его основная функция заключается в двух ключевых аспектах: плавной регулировке скорости потока отработанного сжатого воздуха и значительном снижении акустического загрязнения при его сбросе в атмосферу. Использование данного устройства актуально для пневмоцилиндров, клапанов и другого оборудования, где требуется контроль скорости движения исполнительных механизмов и соблюдение норм по шуму на производстве.
Изделие поставляется в различных типоразмерах, что позволяет подобрать оптимальный вариант для конкретной системы. Пневмодроссель с глушителем П-ДГ 06-2 является одним из самых востребованных исполнений для средних расходов воздуха.
Габаритные размеры и вес
Серия пневмодросселей П-ДГ охватывает диапазон условных проходов от 4 до 25 мм, что соответствует широкому спектру типовых пневмосистем. Вес моделей варьируется от 0,02 до 0,25 кг в зависимости от размера. Основные габаритные и присоединительные размеры для всех модификаций приведены в таблице ниже. Код ТН ВЭД для подобных изделий, как правило, относится к группе 8481 («Клапаны, краны и аналогичная арматура…»), точный код уточняется при таможенном оформлении.
Габаритные и присоединительные размеры пневмодросселей П-ДГ| Обозначение модели | Dy, мм | S, мм | D, мм | L*, мм | Imin, мм | I, мм | Тип резьбы (d) |
| П-ДГ 04-1/04-2 | 4 | 14 | 16 | 31 | 5 | 7 | M10x1 / K1/8" |
| П-ДГ 06-1/06-2 | 6 | 17 | 19 | 36 | 8 | 10 | M12x1,5 / К1/4" |
| П-ДГ 10-1/10-2 | 10 | 22 | 25 | 44 | 8 | 10 | М16х1,5 / К3/8" |
| П-ДГ 16-1/16-2 | 16 | 27 | 30 | 49 | 11 | 13 | М22х2 / К1/2" |
| П-ДГ 20-1/20-2 | 20 | 32 | 35 | 55 | 9 | 13 | М27х2 / К3/4" |
| П-ДГ 25-1/25-2 | 25 | 36 | 40 | 63 | 13 | 17 | М33х2 / К1" |
Инженер спрашивает у другого: «Почему так шумно на линии?» – «Да пневмодроссель с глушителем забыли поставить, теперь все цилиндры кричат, как резанные!»
Технические характеристики серии П-ДГ
Все изделия серии рассчитаны на работу в стандартных промышленных условиях подачи сжатого воздуха. Основные параметры для выбора модели – условный проход (определяющий пропускную способность) и тип присоединительной резьбы.
Технические характеристики пневмодросселей с глушителем| Параметр | П-ДГ04 | П-ДГ06 | П-ДГ10 | П-ДГ16 | П-ДГ20 | П-ДГ25 |
| Условный проход (Dy), мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Номинальное давление (Рном), МПа (кгс/см²) | 1,0 (10) |
| Пропускная способность (Kv), м³/ч, не менее | 0,4 | 1,2 | 1,8 | 2,9 | 4,4 | 6,2 |
| Снижение уровня звука, дБ(А), не менее | 15 |
| Масса, кг, не более | 0,020 | 0,035 | 0,055 | 0,100 | 0,160 | 0,250 |
Преимущества и особенности эксплуатации
Установка пневмодросселя с глушителем П-ДГ 06-2 и других моделей данной серии приносит пользователю ряд существенных эксплуатационных преимуществ.
- Эффективное шумоподавление. Снижение уровня звуковой мощности не менее чем на 15 дБ(А) создаёт комфортные условия труда и помогает соблюсти санитарные нормы на производственном участке.
- Точная регулировка производительности. Плавное изменение проходного сечения позволяет точно настраивать скорость срабатывания пневмоцилиндров и приводов, что критически важно для синхронизации технологических операций.
- Простота монтажа и обслуживания. Компактные габариты и стандартные присоединительные резьбы (метрическая или коническая) упрощают интеграцию устройства в новую или существующую систему. Конструкция разборная для профилактики.
- Стабильность работы. Устройство обеспечивает стабильный расход при номинальном давлении до 10 бар, что гарантирует предсказуемую работу пневмосистемы.
- Универсальность и совместимость. Пневмодроссель с глушителем серии П-ДГ совместим с большинством типовых промышленных пневматических компонентов и может работать с очищенным сжатым воздухом.
Принцип работы устройства
Поток сжатого воздуха от пневмопривода поступает в корпус штуцера через присоединительную резьбу. Внутри штуцера расположен регулировочный винт с коническим наконечником. При вращении винта его конус изменяет площадь проходного сечения радиальных отверстий в корпусе, тем самым дросселируя поток — уменьшая его скорость и расход. После прохождения через дросселирующее отверстие воздух попадает в полость, окружённую металлокерамическим стаканом с пористой структурой. Этот стакан, выполняющий роль глушителя, гасит энергию и турбулентность потока, рассеивая её через множество мелких пор, что приводит к значительному снижению шума при выходе в атмосферу.
Температурный режим работы и срок службы
Пневмодроссель с глушителем П-ДГ 06-2 рассчитан на эксплуатацию в климатическом исполнении УХЛ4, что соответствует умеренному и холодному макроклиматическим районам. Рабочая среда — осушенный и очищенный от конденсата и механических примесей сжатый воздух. Допустимый диапазон температур окружающей среды и рабочей среды составляет от +5°С до +50°С (для исполнения УХЛ4). Устройство предназначено для продолжительной работы в условиях непрерывного или циклического воздействия давления. Основными факторами, влияющими на ресурс работы, являются качество подаваемого воздуха (отсутствие влаги и абразивных частиц), соблюдение предельного номинального давления и периодичность обслуживания. При соблюдении условий эксплуатации срок службы изделия составляет несколько лет.

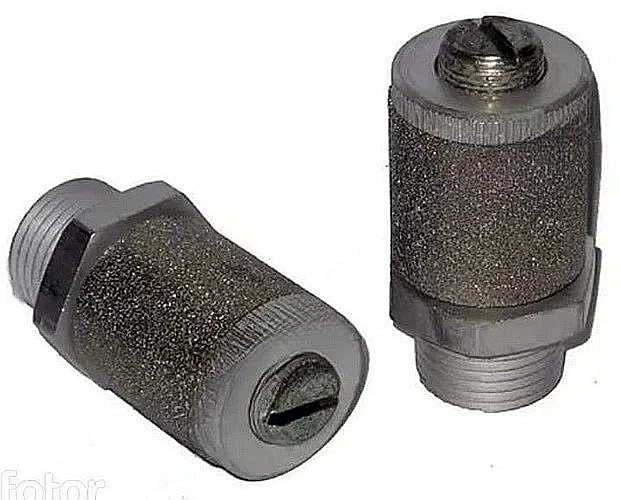

Изображение 1: Наружный вид пневмодросселя с глушителем П-ДГ 06-2, подключение конической резьбой K1/4".
Область применения и совместимое оборудование
Данные устройства широко используются в различных отраслях промышленности, где применяется пневмоавтоматика. Установка пневмодросселя с глушителем актуальна на следующих типах оборудования:
- Станки с ЧПУ и металлорежущее оборудование: для управления выхлопом пневмоприводов зажимных патронов, подачи СОЖ, механизмов смены инструмента.
- Прессовое и штамповочное оборудование: регулировка скорости холостого хода и рабочего хода цилиндров.
- Автоматические линии и роботизированные комплексы: контроль скорости перемещения захватов, толкателей, позиционеров.
- Упаковочное и фасовочное оборудование: настройка работы пневмоцилиндров дозирующих и отсекающих механизмов.
- Строительная и дорожная техника: в системах управления тормозами, муфтами, блокировками дифференциалов (в части управляющей пневматики).
- Станции подготовки сжатого воздуха (СПС): в качестве конечных элементов для плавного сброса давления и снижения шума в тестовых или сервисных линиях.
Состав изделия и ремонт
Конструкция пневмодросселя с глушителем является ремонтопригодной. Состав изделия включает основные узлы: корпус-штуцер, регулировочный винт с коническим наконечником, стопорную гайку и металлокерамический глушащий стакан. Наиболее подверженными износу элементами являются уплотнительные поверхности регулировочного винта и пористый стакан. При высоком содержании масляного тумана или твердых частиц в воздухе поры стакана могут забиваться, снижая эффективность глушения. Для восстановления работоспособности обычно достаточно разборки, очистки и замены изношенных компонентов.
Типичные ошибки при подборе пневмодросселя
Во избежание проблем с эксплуатацией рекомендуется избегать следующих распространённых ошибок:
- Выбор только по типу резьбы. Необходимо также учитывать требуемый условный проход (производительность) и номинальное давление системы.
- Игнорирование требований к качеству воздуха. Подача неочищенного или влажного воздуха резко сокращает ресурс пористого глушителя и может привести к заклиниванию регулировочного винта.
- Установка в качестве встроенного дросселя на входе. Устройство предназначено для работы на выхлопе, его конструкция оптимизирована для этого режима.
- Превышение рабочего давления. Эксплуатация при давлении выше 1,0 МПа (10 кгс/см²) может привести к разрушению элементов конструкции.
Условное обозначение модели
Маркировка пневмодросселя с глушителем П-ДГ 06-2 расшифровывается по следующей логике:
- П-ДГ — Пневмодроссель с Глушителем.
- 06 — Условный проход (Dy), мм (в данном случае 6 мм).
- 2 — Вид присоединительной резьбы (2 – коническая резьба по ГОСТ 6111-52).
- УХЛ4 — Климатическое исполнение и категория размещения по ГОСТ 15150 (для умеренного и холодного климата, в закрытых помещениях).
Изображение 2: Схематичный чертеж пневмодросселя с глушителем с обозначением основных размеров для монтажа.
Примеры оформления заказа
Для заказа нужной модификации пневмодросселя с глушителем, помимо базовой модели П-ДГ 06-2, могут потребоваться другие версии:
- Базовый вариант для выхлопной линии с конической резьбой: Пневмодроссель с глушителем П-ДГ 06-2 УХЛ4.
- Версия с метрической резьбой для подключения к оборудованию с метрическим стандартом: Пневмодроссель с глушителем П-ДГ 06-1 УХЛ4.
- Модель большего условного прохода для системы с высоким расходом воздуха: Пневмодроссель с глушителем П-ДГ 10-2 УХЛ4.
Как проверить совместимость по габаритным размерам
Перед заказом и установкой пневмодросселя с глушителем следует убедиться в его пространственной совместимости с оборудованием. Для этого необходимо: 1) Сверить тип и шаг присоединительной резьбы (d) на чертеже с резьбой на монтажном месте. 2) Убедиться, что габаритные размеры (общая длина L* и диаметр D) позволяют разместить устройство без помех для соседних узлов или корпуса. 3) Проверить доступность шестигранника под ключ (размер S) для монтажа и регулировки.
