Пневмодроссель с глушителем П-ДГ 20-2 является важным регулирующим элементом для пневматических систем. Его основная функция – точная настройка расхода сжатого воздуха и существенное снижение уровня шума, который возникает при сбросе отработанной рабочей среды из цилиндров, пневмомоторов или других исполнительных устройств в атмосферу.
Описание и назначение
Изделие представляет собой комбинированное устройство, объединяющее функцию механического регулирования потока воздуха и его акустического подавления. Пневмодроссель с глушителем П-ДГ 20-2 УХЛ4 предназначен для монтажа в магистралях выхлопа пневмоприводов, пневмораспределителей и других элементов пневмосистем, работающих в условиях умеренного и холодного климата (исполнение УХЛ4).
Габариты и код ТН ВЭД
Шеститипоразмерный ряд пневмодросселей П-ДГ включает модели с условным проходом от 4 до 25 мм. Масса изделий варьируется от 0.020 до 0.250 кг. Код ТН ВЭД для данного типа оборудования – 8481 80 990 0 (прочие арматура трубопроводная, включая редукционные, контрольные и предохранительные клапаны).
Габаритные размеры и масса пневмодросселей П-ДГ | Модель | Dy, мм | S, мм | D, мм | L*, мм | Вес, кг, не более |
| П-ДГ 04-1/04-2 | 4 | 14 | 16 | 31 | 0,020 |
| П-ДГ 06-1/06-2 | 6 | 17 | 19 | 36 | 0,035 |
| П-ДГ 10-1/10-2 | 10 | 22 | 25 | 44 | 0,055 |
| П-ДГ 16-1/16-2 | 16 | 27 | 30 | 49 | 0,100 |
| П-ДГ 20-1/20-2 | 20 | 32 | 35 | 55 | 0,160 |
| П-ДГ 25-1/25-2 | 25 | 36 | 40 | 63 | 0,250 |
— Почему наш пневмодроссель с глушителем самый тихий в цеху?
— Потому что он не только воздух дросселирует, но и язык — у механиков нет повода им возмущаться!
Технические характеристики
Независимо от исполнения, все модели пневмодросселя с глушителем П-ДГ рассчитаны на работу в определённых условиях. Ниже приведены их ключевые эксплуатационные параметры.
Технические характеристики пневмодросселей П-ДГ | Параметр | П-ДГ04 | П-ДГ06 | П-ДГ10 | П-ДГ16 | П-ДГ20 | П-ДГ25 |
| Условный проход Dy, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Рабочее давление, МПа (кгс/см²) | 1,0 (10) |
| Пропускная способность Kv (полностью открыт), м³/ч, не менее | 0,4 | 1,2 | 1,8 | 2,9 | 4,4 | 6,2 |
| Тип рабочей среды | Очищенный сжатый воздух или инертный газ |
| Снижение корректированного уровня звуковой мощности, дБА, не менее | 15 |
| Температурный диапазон эксплуатации | От -40 °C до +80 °C (для УХЛ4) |
Преимущества и особенности эксплуатации
Пневмодроссель с глушителем марки ГИДРАВЛИК предлагает ряд эксплуатационных преимуществ для промышленных предприятий:
- Снижение уровня шума. Встроенный металлокерамический глушитель гарантирует снижение уровня звуковой мощности на выходе не менее чем на 15 дБА, что соответствует требованиям санитарных норм на производстве.
- Плавная и точная регулировка расхода. Конический регулировочный винт позволяет плавно изменять проходное сечение, обеспечивая точную настройку скорости движения штоков пневмоцилиндров или вращения пневмомоторов.
- Надёжность и долговечность. Конструкция изготавливается из качественных металлов, что обеспечивает высокую механическую прочность и устойчивость к вибрациям.
- Удобство монтажа. Наличие шестигранника под ключ на корпусе штуцера облегчает установку и демонтаж узла в труднодоступных местах.
- Универсальность. Совместим с большинством типовых пневмосистем российского и импортного производства благодаря стандартным присоединительным размерам и резьбам.
Принцип работы
Пневмодроссель с глушителем П-ДГ устанавливается в линию выхлопа пневматического оборудования. Сжатый воздух или газ поступает в устройство через присоединительную резьбу штуцера. Внутри корпуса поток проходит через радиальные отверстия, площадь сечения которых регулируется положением конического наконечника регулировочного винта. Вращение винта позволяет плавно изменять расход. После прохождения дросселирующего узла воздух попадает в перфорированную полость, окружённую стаканом из металлокерамического пористого материала. Этот материал рассеивает энергию потока и эффективно гасит звуковые волны, возникающие при резком расширении среды, после чего тихий поток выходит в атмосферу.
Температурный режим и ресурс работы
Устройство рассчитано на длительную работу в диапазоне температур от -40°C до +80°C для исполнения УХЛ4. Пневмодроссель с глушителем допускает эксплуатацию в режиме непрерывной подачи воздуха. Основными факторами, влияющими на ресурс, являются качество подаваемой рабочей среды (отсутствие капельной влаги и абразивных частиц) и соблюдение номинального давления не более 1.0 МПа. При корректной фильтрации воздуха на входе в систему и периодическом сервисном обслуживании ресурс устройства составляет несколько десятков тысяч рабочих циклов.
Область применения и используемое оборудование
Данный пневмодроссель с глушителем востребован в различных отраслях промышленности, где используются пневматические приводы. Он применяется на:
- Станках с ЧПУ и автоматических линиях для управления скоростями подачи пневмоцилиндров.
- Прессовом и штамповочном оборудовании для регулировки скорости холостого хода и сброса давления.
- Строительной и дорожной технике (пневмосистемы управления отвалами, ковшами).
- Упаковочных и фасовочных машинах.
- Промышленных роботах с пневмоприводом.
- Пневмостанциях и компрессорных установках в качестве регулирующего элемента на линиях управления.
Состав ремонтного комплекта и подверженные износу детали
В процессе эксплуатации пневмодросселя с глушителем наибольшему износу могут подвергаться следующие элементы:
Типовые запасные части для пневмодросселя П-ДГ | Наименование детали | Причина возможного износа |
| Уплотнительные кольца или манжеты (при наличии) | Длительное воздействие давления, перепады температур, некачественная подготовка воздуха (наличие масла, паров влаги). |
| Регулировочный винт с коническим наконечником | Абразивный износ при работе с неочищенным воздухом, частые регулировки под нагрузкой. |
| Металлокерамический пористый стакан (глушитель) | Забивание пор пылью или масляным аэрозолем из некачественной системы подготовки воздуха, что приводит к росту сопротивления и снижению эффективности глушения. |
| Пружина фиксации (при наличии в конструкции) | Усталость металла после множества циклов настройки. |
Для поддержания работоспособности узла рекомендуется периодически проверять состояние этих деталей и при необходимости производить замену.
Типичные ошибки при подборе
Некорректный выбор может привести к неэффективной работе системы или преждевременному выходу устройства из строя.
- Игнорирование пропускной способности. Выбор слишком маленького условного прохода (Dy) для требуемого расхода воздуха создаст недопустимое сопротивление в линии выхлопа.
- Несоответствие типа резьбы. Ошибка в определении метрической (исполнение «-1») или конической трубной резьбы (исполнение «-2») по ГОСТ 6111-52 приведёт к невозможности монтажа.
- Превышение рабочего давления. Установка в систему с давлением выше номинальных 1.0 МПа (10 кгс/см²) опасна для целостности устройства.
- Неучёт качества воздуха. Монтаж без должной фильтрации и осушения воздуха резко сокращает ресурс пористого глушителя и регулировочного узла.
- Игнорирование климатического исполнения. Использование устройства УХЛ4 в тропическом климате или на открытых площадках без учёта температурного диапазона.
Условное обозначение и пример заказа
Обозначение модели пневмодросселя с глушителем П-ДГ 20-2 УХЛ4 расшифровывается следующим образом:
- П-ДГ – Пневмодроссель с Глушителем.
- 20 – Условный проход (Dy), мм.
- 2 – Вид присоединения: коническая трубная резьба (К) по ГОСТ 6111-52.
- УХЛ4 – Климатическое исполнение (для районов с умеренным и холодным климатом) и категория размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий).
Примеры заказа:
- Пневмодроссель с глушителем П-ДГ 04-1 УХЛ4 – модель с Dy=4 мм с метрической резьбой М10х1.
- Пневмодроссель с глушителем П-ДГ 16-2 УХЛ4 – модель с Dy=16 мм с конической резьбой К¾" для интеграции в систему с трубной обвязкой.
- Пневмодроссель с глушителем П-ДГ 20-2 УХЛ4 – модель с Dy=20 мм с конической резьбой К¾", актуальная для систем среднего расхода.
Габаритные и присоединительные размеры (П-ДГ 20-2)
Для проверки совместимости с существующим оборудованием необходимо сверить посадочные размеры. Основные размеры модели П-ДГ 20-2: условный проход Dy – 20 мм, размер под ключ S – 32 мм, наружный диаметр корпуса D – 35 мм, общая длина L* – 55 мм, минимальная глубина ввинчивания Imin – 9 мм, рекомендуемая глубина ввинчивания I – 13 мм. Присоединительная резьба в исполнении «-2»: коническая трубная резьба К¾". Точные присоединительные размеры для всех моделей указаны в таблице выше.
Чертёж пневмодросселя с глушителем П-ДГ с обозначением всех ключевых размеров для проверки совместимости.

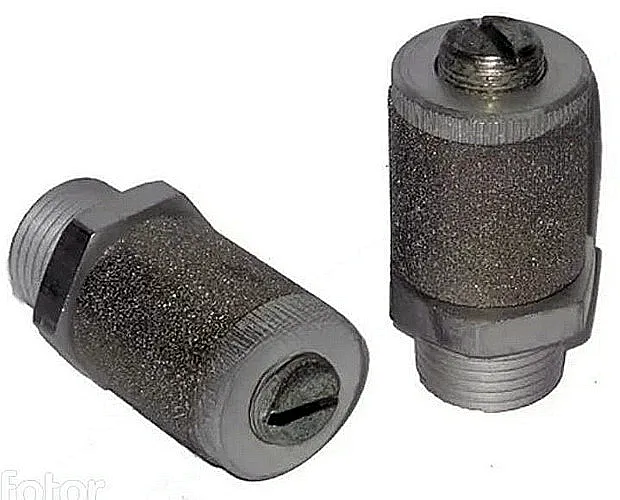

Реальное фото пневмодросселя с глушителем П-ДГ 20-2, видны шестигранник под ключ и регулировочный винт.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию пневмодросселя?
Ключевыми параметрами являются условный проход (Dy), который должен соответствовать расходу вашей системы, тип присоединительной резьбы (метрическая «-1» или коническая трубная «-2») и климатическое исполнение. Для большинства цеховых условий подходит УХЛ4.
Какие сроки поставки по России?
Стандартные позиции серии П-ДГ, включая модель 20-2, часто имеются на складе в Москве. Доставка в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) осуществляется транспортными компаниями в срок от 2 до 7 рабочих дней в зависимости от удалённости. В страны СНГ поставка обсуждается индивидуально.
Какие требования к качеству сжатого воздуха для долгой работы?
Для обеспечения заявленного ресурса воздух должен быть очищен от капельной влаги, масляного аэрозоля и твёрдых частиц размером более 40 мкм. Рекомендуется установка фильтров тонкой очистки и влагоотделителей на входе в систему.
Можно ли подобрать аналог к установленному на оборудовании пневмодросселю другого производителя?
Да, специалисты компании ГИДРАВЛИКА могут подобрать аналог по основным параметрам: условному проходу (Dy), типу и шагу резьбы, рабочему давлению и габаритным размерам. Для этого предоставьте, по возможности, фото, маркировку или образец старого устройства.
