Описание и назначение
Пневмодроссель с глушителем П-ДГ 16-2 — это пневматический аппарат комбинированного действия, предназначенный для точной регулировки расхода сжатого воздуха и эффективного снижения акустического шума при сбросе рабочей среды в атмосферу. Устройство применяется в составе пневматических систем управления, приводов станков, прессов и другого промышленного оборудования.
Основные параметры: вес, габариты, код ТН ВЭД
Для базовой модели пневмодросселя с глушителем П-ДГ 16-2 характерны компактные размеры и малый вес, что облегчает интеграцию в существующие системы. Устройство классифицируется по коду ТН ВЭД 8481 80 000 0 (краны, клапаны и аналогичная арматура).
| Параметр | Значение для П-ДГ 16-2 |
|---|
| Условный проход, Dy | 16 мм |
| Масса, не более | 0,100 кг |
| Длина, L | 49 мм |
| Ширина (под ключ), S | 27 мм |
| Диаметр корпуса, D | 30 мм |
Заходит как-то инженер в цех и слышит: тишина. Спрашивает у мастера: «Что случилось, все оборудование встало?» А тот отвечает: «Так нет, просто везде поставили пневмодроссель с глушителем П-ДГ 16-2 — теперь работаем тихо и точно регулируем!»
Технические характеристики пневмодросселя
| Характеристика | Значение |
|---|
| Рабочее давление, номинальное | 1,0 МПа (10 кгс/см²) |
| Диапазон рабочих температур | От -40°C до +80°C (для УХЛ4) |
| Тип рабочей среды | Сжатый воздух, инертные газы |
| Присоединительные размеры (резьба) | Коническая K1/2" по ГОСТ 6111-52 или метрическая M22x2 |
| Пропускная способность, Kv (полностью открыт) | Не менее 2,9 м³/ч |
| Снижение уровня звуковой мощности | Не менее 15 дБА |
Преимущества и особенности эксплуатации
Интеграция пневмодросселя с глушителем П-ДГ 16-2 в систему приносит ряд эксплуатационных выгод:
- Снижение шумового загрязнения. Встроенный металлокерамический глушитель гарантирует уменьшение шума на 15 дБА, что способствует созданию безопасных условий труда и соблюдению санитарных норм.
- Повышение точности настройки системы. Плавная регулировка проходного сечения винтом позволяет оптимально настроить скорость движения пневмоцилиндров и время срабатывания аппаратов.
- Увеличение ресурса смежных компонентов. Стабильность расхода и давления снижает ударные нагрузки и вибрации в трубопроводах, продлевая срок службы всей системы.
- Универсальность подключения. Наличие двух вариантов резьбы (конической и метрической) упрощает монтаж пневмодросселя с глушителем в отечественные и импортные системы.
- Простота обслуживания. Конструкция разборная, что позволяет проводить очистку и замену изношенных элементов при текущем ремонте.
Принцип работы в составе пневмосистемы
Сжатый воздух под давлением поступает через присоединительную резьбу штуцера в корпус дросселя. Вращением регулировочного винта с коническим наконечником оператор изменяет проходное сечение в осевом канале, тем самым управляя расходом. После прохождения дросселирующего узла воздух выходит через радиальные отверстия в зону, окруженную пористым металлокерамическим стаканом-глушителем. Эта структура рассеивает энергию звуковых волн, эффективно снижая уровень шума выхлопа.
Температурный режим и ресурс работы
Пневмодроссель с глушителем П-ДГ 16-2 в исполнении УХЛ4 рассчитан на непрерывную эксплуатацию в указанном температурном диапазоне. Для климатического исполнения О допускается работа на открытом воздухе. Срок службы устройства напрямую зависит от качества рабочей среды: наличие влаги, масляного тумана и твердых частиц ускоряет износ пористого глушителя и регулировочного узла. Ресурс значительно повышается при установке upstream фильтров-влагоотделителей. При соблюдении условий номинального давления и чистоты воздуха межсервисный интервал может достигать нескольких лет.
Область применения и типовое оборудование
Данный тип арматуры широко используется в различных отраслях промышленности, где требуется точное управление пневмоприводами с одновременным снижением шума:
- Металлорежущие и деревообрабатывающие станки с ЧПУ.
- Прессовое оборудование (гидравлические и пневматические прессы).
- Сборочные автоматические линии и роботизированные комплексы.
- Подъемно-транспортные механизмы (пневмозахваты, тормозные системы).
- Дорожно-строительная и специализированная техника.
- Испытательные стенды и лабораторные установки.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности пневмодросселя с глушителем П-ДГ 16-2 рекомендуется иметь набор сменных элементов. В ремкомплект обычно входят:
| Наименование запчасти | Признаки износа / условия замены |
|---|
| Металлокерамический пористый стакан (глушитель) | Загрязнение, снижение пропускной способности, увеличение шума. Заменяется при падении эффективности глушения. |
| Уплотнительные кольца регулировочного винта | Потеря герметичности, подтравливание воздуха. Изнашиваются при частой регулировке или некачественной среде. |
| Стопорная гайка | Механические повреждения резьбы. Требует замены при невозможности надежной фиксации винта. |
Типичные ошибки при подборе пневмодросселя
- Ориентация только на тип резьбы. Необходимо комплексно учитывать условный проход (16 мм для П-ДГ 16-2), требуемую пропускную способность и рабочее давление.
- Пренебрежение климатическим исполнением. Для установки в неотапливаемых помещениях или на улице требуется модель, сертифицированная для соответствующих температур.
- Использование нерасчетной рабочей среды. Применение агрессивных газов или пара, не указанных в паспорте, приводит к коррозии и разрушению элементов.
- Неучет необходимости фильтрации. Отсутствие фильтров тонкой очистки перед пневмодросселем с глушителем резко снижает его ресурс.
Расшифровка условного обозначения модели
Маркировка П-ДГ-ХХ-Х-ХХХ Х построена по следующему принципу:
- П-ДГ — тип изделия: ПневмоДроссель с Глушителем.
- ХХ — цифровое значение условного прохода в миллиметрах (16).
- Х — код типа присоединительной резьбы: 1 — метрическая, 2 — коническая.
- ХХХ Х — климатическое исполнение и категория размещения по ГОСТ 15150 (например, УХЛ4).
Таким образом, артикул П-ДГ 16-2 УХЛ4 точно описывает изделие с проходом 16 мм, конической резьбой, пригодное для эксплуатации в умеренном и холодном климате в закрытых помещениях.
Габаритные и присоединительные размеры для монтажа
Перед установкой необходимо проверить соответствие посадочных мест и свободного пространства. Ключевые размеры для модели с конической резьбой (исполнение 2):
| Параметр | Обозначение | Значение, мм |
|---|
| Условный проход | Dy | 16 |
| Размер под ключ | S | 27 |
| Наружный диаметр корпуса | D | 30 |
| Габаритная длина | L | 49 |
| Длина резьбовой части | I | 13 |
| Присоединительная резьба | d | K1/2" |

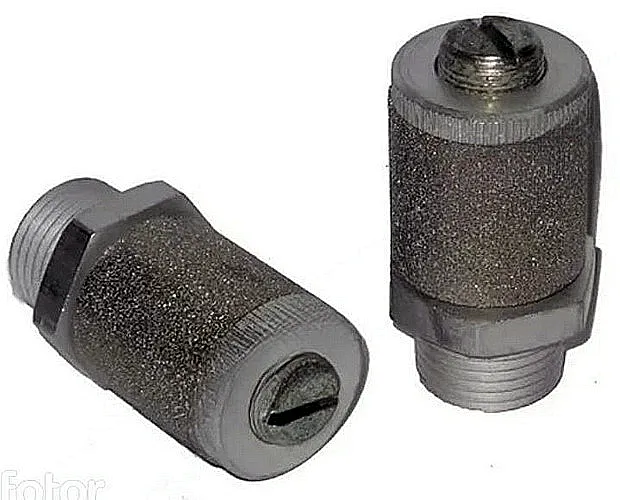

Внешний вид пневмодросселя с глушителем П-ДГ 16-2. Хорошо виден шестигранник под ключ и корпус глушителя.
Сборочный чертеж пневмодросселя с глушителем с указанием всех монтажных размеров.
Примеры оформления заказа на пневмоаппаратуру
- Базовая поставка для цеха. Пневмодроссель с глушителем П-ДГ 16-2 УХЛ4, 10 шт. — для замены на линии с пневмоприводами.
- Комплект для модернизации. Пневмодроссель с глушителем П-ДГ 10-2 УХЛ4 (проход 10 мм) и П-ДГ 16-2 УХЛ4 — для систем с разным расходом воздуха.
- Заказ под специфичный интерфейс. Пневмодроссель с глушителем П-ДГ 16-1 УХЛ4 — модель с метрической резьбой M22x2 для подключения к оборудованию с соответствующей арматурой.
Для расчета стоимости и оформления заявки воспользуйтесь формой на сайте 777-gidra.ru.
