Трехлинейный пневмораспределитель 3РК16Э-2 представляет собой электропневматический аппарат золотникового типа 3/2, предназначенный для дистанционного управления потоками сжатого воздуха в исполнительных механизмах пневматических систем, станков и промышленных установок. Модель относится к серии 3РК...Э с электропневматическим управлением и является одной из наиболее востребованных в линейке благодаря оптимальному соотношению пропускной способности и компактных габаритов. Условный проход (Ду) – 16 мм, тип присоединения – резьбовой G1/2" (трубная цилиндрическая).
Краткое описание, вес и Код ТН ВЭД
Изделие применяется в системах автоматики, где требуется управление цилиндрами одностороннего действия, подвод/отсечка воздуха к пневмоинструменту или для подачи управляющего сигнала на другие пневмоаппараты. Пневмораспределитель 3РК16Э-2 позволяет осуществлять коммутацию магистрали питания (P), выходного потока (A) и атмосферного сброса (R). Средняя масса модели в базовом исполнении составляет приблизительно 2,3 кг. Код ТН ВЭД для данного класса товаров – 8481 20 000 0 (клапаны для пневматических систем).
Шутка для наладчика: «Пытается инженер подключить пневмораспределитель 3РК16Э-2 с электропневматическим управлением. Вспотел, но упорно крутит. Коллега спрашивает: «Почему не прочитаешь инструкцию?». Ответ: «Нет времени на чтение, я уже третий час использую метод научного тыка».
Технические характеристики пневмораспределителя 3РК16Э-2
| Параметр |
Значение для 3РК16Э |
| Условный проход (Ду), мм |
16 |
| Номинальное рабочее давление (Рном), МПа (бар) |
1,0 (10 бар) |
| Минимальное рабочее давление, МПа, не более |
0,25 |
| Тип рабочей среды |
Сжатый воздух, очищенный от влаги и масел |
| Пропускная способность (Kv), м³/ч |
3,0 |
| Номинальное напряжение питания |
Постоянный ток: 24, 48, 110 В
Переменный ток 50 Гц: 24, 110, 220 В |
| Тип подключения (по позиции '2' в индексе) |
Резьбовой, трубная цилиндрическая (G1/2") |
| Время срабатывания (включение/выключение), с, не более |
0,08 / 0,08 |
| Утечка воздуха, см³/мин, не более |
100 |
| Максимальная частота включений, Гц |
5,8 |
| Масса (приблизительно), кг |
2,3 |
Преимущества и особенности эксплуатации
Использование аппарата 3РК16Э-2 в пневмосистемах предоставляет ряд эксплуатационных преимуществ, которые ценятся сервисными и производственными предприятиями. Ключевые выгоды:
- Высокая надежность и увеличенный ресурс. Упрочненная конструкция золотника и электромагнитного привода обеспечивает долговечность и стабильность срабатывания даже при интенсивной циклической нагрузке.
- Отличная ремонтопригодность. Модульное исполнение позволяет проводить оперативную замену вышедших из строя компонентов, таких как катушка или уплотнительные манжеты, сокращая время простоя оборудования.
- Универсальность подключения. Распределитель совместим с большинством типовых схем управления благодаря широкому диапазону рабочих напряжений – от 24 В постоянного/переменного тока до 220 В.
- Минимизация утечек. Конструктивное исполнение обеспечивает низкий показатель утечки сжатого воздуха (не более 100 см³/мин), что способствует экономии энергии компрессора и повышению общей эффективности системы.
Одним из важнейших факторов надежности пневмораспределителя 3/2 с электропневматическим управлением является качество уплотнительных элементов, работающих в паре с подвижным золотником. Специалисты рекомендуют обращать внимание на чистоту подаваемой рабочей среды для продления срока службы.
Принцип работы и температурный режим
Принцип функционирования данного трехлинейного пневмораспределителя основан на перемещении золотника внутри корпуса. В исходном (нормально замкнутом) состоянии под действием возвратной пружины канал питания (P) перекрыт, а выходной канал (A) соединен с линией сброса (R). При подаче управляющего напряжения на электромагнитный клапан-усилитель возникает давление, которое через мембранный или поршневой узел смещает золотник, коммутируя давление с P на A и одновременно перекрывая R.
Пневмораспределитель 3РК16Э-2 рассчитан на работу в климатических условиях, соответствующих исполнению УХЛ4 или О4 по ГОСТ. Диапазон температур окружающего воздуха, при которых аппарат сохраняет работоспособность, составляет от -40 °C до +40 °C. При этом влажность не должна превышать 80% при 25 °C. Ресурс работы существенно зависит от соблюдения рекомендаций: использования чистого и осушенного воздуха, своевременной замены фильтров, корректного выбора рабочего давления в пределах 0,25–1,0 МПа.
Область применения и совместимое оборудование
Данный электропневматический распределитель серии 3РК находит применение в различных отраслях промышленности, где требуется автоматизация процессов. Типичные сферы использования и оборудование:
- Станкостроение: управление зажимными, подающими и отводящими механизмами на сверлильных, фрезерных и токарных автоматах.
- Паковочное и упаковочное оборудование: включение приводов отсекателей, толкателей, крышек.
- Производство строительных материалов: линии по резке, штамповке, формовке с пневмоприводом.
- Специализированная техника: пневмосхемы подъемников, испытательных стендов, манипуляторов.
- Автоматические линии на предприятиях пищевой, легкой и химической промышленности.
Специалисты по подбору часто приобретают модель 3РК16Э-2 как для комплектации новых линий, так и для модернизации или ремонта существующих пневмосистем.
Типичный состав ремкомплекта и детали, подверженные износу
Для обеспечения длительной работы пневмораспределителя с электропневматическим управлением рекомендуется иметь ремонтный комплект, который обычно включает уплотнения, манжеты, возвратные пружины и иногда сам золотник. Наиболее часто изнашиваемые детали:
- Уплотнительные манжеты (кольца) золотника. Износ происходит из-за абразивных частиц в воздухе при недостаточной фильтрации.
- Уплотнения электромагнитного клапана-пилота. Выходят из строя при перепадах давления и ударных нагрузках.
- Возвратная пружина. Может потерять упругие свойства при длительной интенсивной эксплуатации.
- Корпусная прокладка. Требует замены при каждом капитальном ремонте для поддержания герметичности.
Своевременная замена этих расходных компонентов позволяет поддерживать стабильность работы всей пневмосистемы.
Габаритные и присоединительные размеры для 3РК16Э
Для проверки совместимости с существующим оборудованием или монтажной плитой важно знать точные габариты. Пневмораспределитель 3РК16Э-2 стандартного исполнения имеет следующие ключевые размеры:
| Параметр (обозначение) |
Значение, мм |
| Длина корпуса (L) |
120 |
| Ширина (B) |
64 |
| Высота общая (H) с соленоидом |
180 |
| Расстояние между осями крепления (А) |
40 |
| Присоединительная резьба (D) |
G1/2" (трубная цилиндрическая) |
| Диаметр отверстий под крепеж (интерфейс монтажа) |
7 |
| Присоединение для управляющего давления (d, если есть) |
K1/8" (отсутствует в исполнении 2) |
| Приблизительная масса, кг |
2,3 |

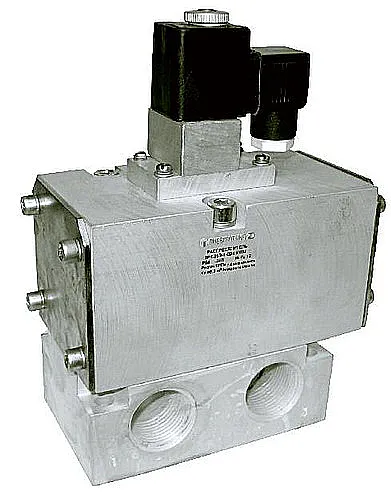

На фотографии ниже можно видеть фронтальный вид пневмораспределителя 3РК16Э-2, демонстрирующий расположение портов P, A, R и электромагнитного блока управления.
|
Фронтальный вид распределителя 3РК16Э-2, порты P, A, R, тип присоединения G1/2"
|

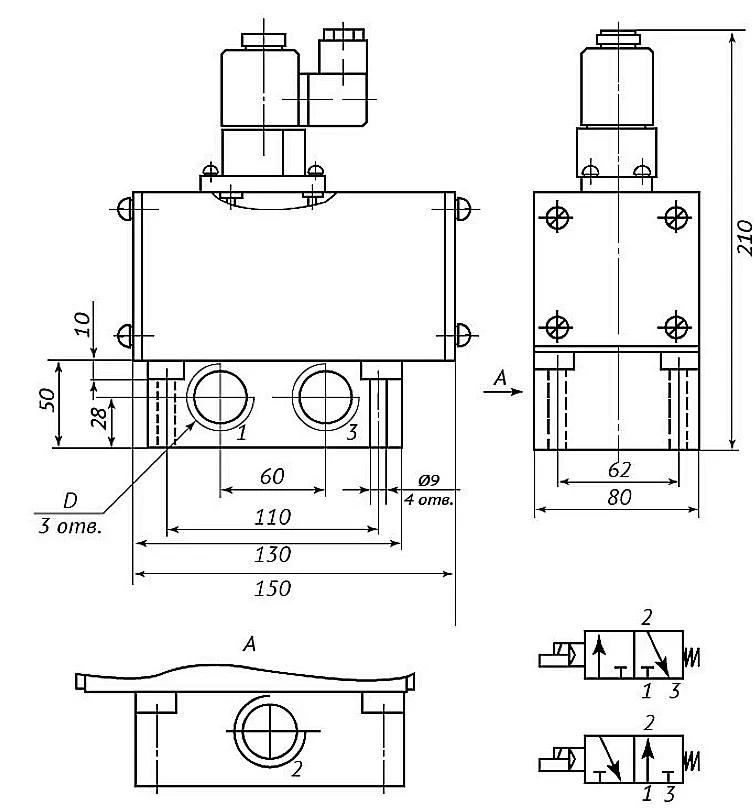

Вид сбоку и габариты пневмораспределителя с электропневматическим управлением 3РК16Э-2, 180 мм высота
|
Типичные ошибки при подборе пневмораспределителя 3/2
Чтобы избежать проблем с эксплуатацией, важно не допускать следующих распространенных ошибок при выборе аппарата:
- Выход за пределы давления. Попытки использовать пневмораспределитель 3РК16Э-2 при давлении ниже 0,25 МПа могут привести к несрабатыванию, а выше 1,0 МПа – к преждевременному разрушению уплотнений и корпуса.
- Игнорирование пропускной способности (Kv). Подбор исключительно по присоединительной резьбе без учета требуемого расхода воздуха приведет к недостаточной производительности пневмоцилиндров.
- Несоответствие электрических параметров. Установка аппарата, рассчитанного на переменный ток 24 В, в цепь постоянного тока 24 В без перемотки или замены катушки вызовет выход из строя соленоида.
- Использование неочищенной среды. Отсутствие фильтрации сжатого воздуха перед пневмораспределителем с электропневматическим управлением значительно сокращает ресурс золотниковой пары и уплотнений.
Учет этих факторов позволяет выбрать оптимальную модификацию и обеспечить ее долгосрочную работоспособность.
Расшифровка условного обозначения модели 3РК16Э-2
Индекс «3РК16Э-2» построен по единой для серии 3РК логике. Каждый символ несет информацию о ключевых параметрах аппарата:
| Элемент обозначения |
Расшифровка |
| 3РК |
Трехлинейный пневмораспределитель золотникового типа (базовая серия) |
| 16 |
Номинальный диаметр условного прохода – 16 мм. |
| Э |
Вид управления – электропневматическое (с внешним электромагнитным клапаном). |
| 2 |
Способ монтажа и тип присоединительной резьбы: «2» – резьбовой с трубной цилиндрической (G). В данном случае G1/2". |
| Д,А / 24, 110... (не явно указано) |
Следующие буква и цифра, которые могут добавляться, обозначают род тока (Д – постоянный, А – переменный) и номинальное напряжение питания соответственно. |
Примеры типовых заказов пневмораспределителей 3РК
Для планирования закупок полезно рассмотреть несколько распространенных вариантов заказа:
- Базовая модель для замены. 3РК16Э-2 – непосредственно аппарат с электропневматическим управлением, проходом 16 мм, резьбой G1/2". Стандартный выбор для ремонта большинства производственных линий.
- Для другого рабочего напряжения. 3РК16Э-2А220 – аналогичная модель, но с катушкой, рассчитанной на переменный ток частотой 50 Гц и напряжение 220 В. Такой вариант часто применяется в цехах, где используется стандартный промышленный переменный ток.
- С конической резьбой. 3РК16Э-1 – исполнение с конической присоединительной резьбой (К1/2") для систем с повышенными требованиями к герметичности подключения без использования уплотнительных материалов.
При возникновении сомнений в выборе конкретной модификации пневмораспределителя 3РК16Э-2 рекомендуем обратиться за бесплатной консультацией к техническим специалистам компании-поставщика.
