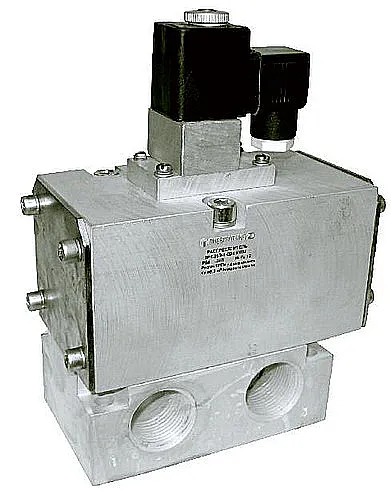

Пневмораспределитель 3РК32Э представляет собой трехлинейный аппарат с конфигурацией 3/2 и электропневматическим управлением, предназначенный для переключения потоков сжатого воздуха в системах автоматизации. Устройство с условным проходом 32 мм обеспечивает эффективное управление исполнительными механизмами при номинальном давлении до 1 МПа.
Основное назначение пневмораспределителя 3РК32Э – изменение направления воздушного потока в пневмосистемах промышленного оборудования. Благодаря электропневматическому управлению аппарат легко интегрируется в схемы с электронным контролем.
Основные параметры и габариты
Масса пневмораспределителя 3РК32Э в зависимости от исполнения составляет от 8.0 до 8.7 кг. Габаритные размеры: длина 196 мм, ширина 110 мм, высота от 180 до 266 мм в зависимости от типа монтажа и управления. Подробные размеры приведены в таблице ниже.
Заходит как-то пневмораспределитель 3РК32Э в бар, а бармен ему: "Тебе что, давление поддать?" А он: "Не, у меня и так 1 МПа!"
Технические характеристики пневмораспределителя 3РК32Э
| Параметр | Значение для 3РК32Э |
|---|
| Условный проход, мм | 32 |
| Номинальное давление, МПа | 1,0 |
| Минимальное давление, МПа | 0,25 |
| Пропускная способность Kv, м3/час | 10,0 |
| Напряжение питания: постоянный ток / переменный ток 50 Гц | 24, 48, 110 В / 24, 110, 220 В |
| Время срабатывания: включение / выключение, с | 0,1 / 0,125 |
| Утечка воздуха, см3/мин, не более | 150 |
| Максимальная частота включений, Гц | 2,5 |
Преимущества и особенности эксплуатации
- Высокая надежность: Конструкция пневмораспределителя 3РК32Э обеспечивает длительный ресурс работы даже при интенсивной эксплуатации.
- Стабильность давления: Аппарат поддерживает стабильное переключение потоков в диапазоне давлений от 0.25 до 1 МПа.
- Удобство монтажа: Несколько вариантов присоединения (резьбовое коническое, цилиндрическое, стыковое) позволяют легко интегрировать распределитель в существующую систему.
- Совместимость с типовыми гидро- и пневмосистемами: Стандартные присоединительные размеры и широкий диапазон рабочих напряжений обеспечивают универсальность применения.
- Увеличение ресурса оборудования: Своевременное и точное переключение потоков снижает износ исполнительных механизмов.
Принцип работы пневмораспределителя 3/2
Пневмораспределитель 3РК32Э имеет три линии: вход (питание), выход (к потребителю) и выхлоп (атмосфера). В исходном положении вход перекрыт, выход соединен с выхлопом. При подаче управляющего сигнала на электромагнитный пилотный клапан происходит переключение золотника, и вход соединяется с выходом, а выхлоп перекрывается. Таким образом, сжатый воздух поступает к потребителю. При снятии сигнала золотник возвращается в исходное положение, и потребитель сбрасывает давление в атмосферу.
Температурный режим и срок службы
Пневмораспределитель 3РК32Э рассчитан на работу в диапазоне температур окружающей среды от -20°C до +80°C. Допускается эксплуатация в условиях циклической нагрузки с частотой до 2.5 Гц. Ресурс работы устройства напрямую зависит от качества сжатого воздуха (отсутствие влаги и твердых частиц), соблюдения рекомендуемого давления и своевременного сервисного обслуживания. При использовании фильтров и осушителей срок службы может превышать 1 млн циклов.
Область применения пневмораспределителя 3РК32Э
Данный пневмораспределитель широко используется в различных отраслях промышленности для управления пневмоцилиндрами, приводами, заслонками и другими исполнительными устройствами. Типовое оборудование:
- Металлообрабатывающие и деревообрабатывающие станки с ЧПУ;
- Прессовое оборудование и гибочные машины;
- Сборочные автоматизированные линии;
- Строительная и дорожная техника (управление ковшами, отвалами);
- Промышленные роботы и манипуляторы;
- Системы пневмоавтоматики в пищевой и химической промышленности.
Состав ремкомплекта и типовые неисправности
Для обслуживания пневмораспределителя 3РК32Э рекомендуется иметь ремкомплект, включающий следующие детали:
| Наименование детали | Материал | Типичная причина износа |
|---|
| Уплотнительные манжеты | NBR | Абразивный износ от загрязненного воздуха, старение резины |
| Возвратная пружина | Сталь | Усталость металла при частых переключениях |
| Золотник | Латунь/сталь с покрытием | Задиры от попадания твердых частиц |
| Электромагнитная катушка | Медь, изоляция | Перегрев, скачки напряжения |
Регулярная замена уплотнений и фильтрация рабочей среды существенно продлевают межсервисный интервал.
Типичные ошибки при подборе пневмораспределителя
- Выбор только по присоединительной резьбе без учета расхода: Недостаточная пропускная способность приводит к потерям давления и медленному срабатыванию исполнительных механизмов.
- Игнорирование минимального рабочего давления: При давлении ниже 0.25 МПа пневмораспределитель 3РК32Э может не срабатывать или работать нестабильно.
- Несоответствие типа рабочей среды: Использование распределителя для других газов или жидкостей, кроме очищенного сжатого воздуха, недопустимо и приведет к ускоренному износу.
- Пренебрежение температурным диапазоном: Установка вне допустимых температур (-20°C...+80°C) может вызвать заклинивание или разрушение уплотнений.
- Неучет частоты переключений: Превышение максимальной частоты 2.5 Гц сокращает ресурс золотникового узла.
Условное обозначение пневмораспределителей серии 3РК
Маркировка 3РК32Э расшифровывается следующим образом:
| Позиция в коде | Обозначение | Расшифровка для 3РК32Э |
|---|
| 1-3 | 3РК | Трехлинейный распределитель золотниковый |
| 4-5 | 32 | Условный проход 32 мм |
| 6 | Э | Электропневматическое управление |
| 7 | 1,2,3 | Способ монтажа: 1 – коническая резьба, 2 – цилиндрическая резьба, 3 – стыковой |
| 8 | Д или А | Род тока: Д – постоянный, А – переменный |
| 9 | 24,48,110,220 | Номинальное напряжение, В |
| 10-11 | УХЛ4, О4 | Климатическое исполнение и категория размещения |

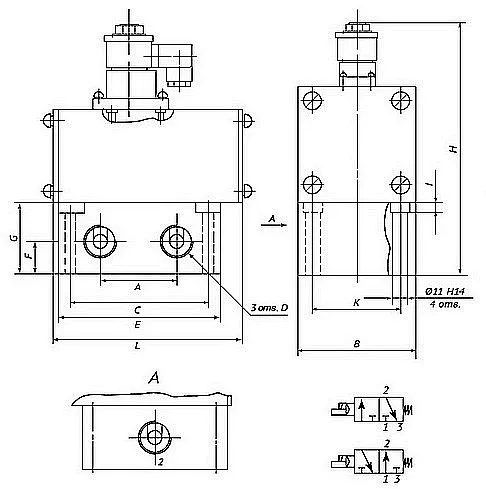

Габаритные и присоединительные размеры пневмораспределителя 3РК32Э
Ниже приведены изображения и таблица размеров для исполнений 3РК32Э 1... и 3РК32Э 2... (с резьбовым подключением).
Таблица размеров для модели 3РК32Э (исполнения 1 и 2):
| Параметр | Обозначение | Значение, мм |
|---|
| Длина | L | 196 |
| Ширина | B | 110 |
| Высота | H | 266 |
| Расстояние между осями крепления | A | 80 |
| Размер по центрам отверстий | C | 142±0.35 |
| Присоединительная резьба | D | K1 1/4" или G1 1/4-B |
| Резьба для управления (если есть) | d | – |
Примеры оформления заказа на пневмораспределитель 3РК32Э
При заказе необходимо указать полное условное обозначение. Примеры:
- Базовая модель: 3РК32Э 1 Д 24 УХЛ4 – распределитель с конической резьбой (1), постоянным током (Д), напряжением 24 В, климатическим исполнением УХЛ4.
- Для сети переменного тока: 3РК32Э 2 А 220 О4 – с цилиндрической резьбой (2), переменным током 220 В, исполнение О4.
- Стыковое подключение: 3РК32Э 3 Д 48 УХЛ4 – стыковой монтаж (3), постоянный ток 48 В.
Часто задаваемые вопросы (FAQ)
1. Как правильно выбрать модификацию пневмораспределителя 3РК32Э по давлению, расходу и типу подключения?
Для выбора необходимо определить максимальное рабочее давление в системе (не более 1 МПа), требуемый расход воздуха (пропускная способность Kv=10 м3/ч для 3РК32Э) и тип присоединения на вашем оборудовании (резьба коническая, цилиндрическая или стыковая). Учитывайте также напряжение управления (постоянное 24-110 В или переменное 24-220 В 50 Гц).
2. Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Пневмораспределители 3РК32Э бренда ГИДРАВЛИК часто имеются в наличии на нашем складе. Стандартные сроки поставки по России составляют 3-7 рабочих дней в зависимости от региона. Доставка в страны СНГ осуществляется в течение 7-14 дней. Точную информацию о наличии и сроках уточняйте у менеджеров.
3. Какие условия эксплуатации допустимы для пневмораспределителя 3РК32Э (мороз, открытая площадка, пыль, качество воздуха)?
Аппарат рассчитан на работу в закрытых помещениях при температуре от -20°C до +80°C. Допускается установка в условиях повышенной запыленности при условии использования фильтров тонкой очистки воздуха. Рабочая среда – очищенный сжатый воздух по ГОСТ 17433-80 с точкой росы не выше -25°C и содержанием твердых частиц не более 5 мкм. Монтаж на открытых площадках требует дополнительной защиты от осадков.
4. Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
Да, пневмораспределитель 3РК32Э имеет стандартные присоединительные размеры и характеристики, совместимые с большинством отечественных и импортных пневмосистем. Наши инженеры помогут подобрать аналог под вашу систему, учитывая давление, расход, габариты и тип подключения. При необходимости поставляются переходники и монтажные комплекты.
Пневмораспределитель 3РК32Э бренда ГИДРАВЛИК – это надежный компонент для автоматизации производственных процессов. Поставки осуществляются компанией ГИДРАВЛИКА по всей России и странам СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Мы предлагаем техническую консультацию, помощь в подборе и сервисное обслуживание. Оформите заявку на сайте 777-gidra.ru или свяжитесь с нашими специалистами для уточнения деталей.
