Пневмораспределитель 3РК40Э-3 с электропневматическим управлением — трехлинейное устройство типа 3/2, предназначенное для переключения направления потока сжатого воздуха в промышленных пневмосистемах. Модель с номинальным проходом 40 миллиметров и стыковым (фланцевым) присоединением рассчитана на работу с высоким давлением и обеспечивает дистанционное электрическое управление исполнительными механизмами.
Основные технические параметры и конструктивное исполнение
Ключевой особенностью представленного пневмораспределителя 3РК40Э-3 является надежный золотниковый механизм, обеспечивающий быстрое и точное переключение каналов. Устройство имеет три линии (порт питания, порт рабочего и выпускной) и два фиксированных положения золотника. Выбор стыкового исполнения (индекс «3» в обозначении) обеспечивает надежное фланцевое подсоединение к магистралям больших диаметров, минимизируя потери давления и повышая общую надежность соединения.
Рабочая среда — очищенный сжатый воздух. Для долговечной эксплуатации пневмораспределителя 3РК40Э-3 рекомендуется оснащать систему фильтрами-влагоотделителями и лубрикаторами, подающими масляный туман в строго дозированном количестве.

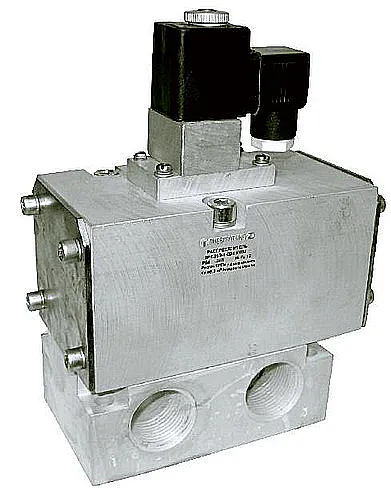

Внешний вид пневмораспределителя 3РК40Э-3 стыкового типа, корпус с электропневматическим пилотным клапаном управления.

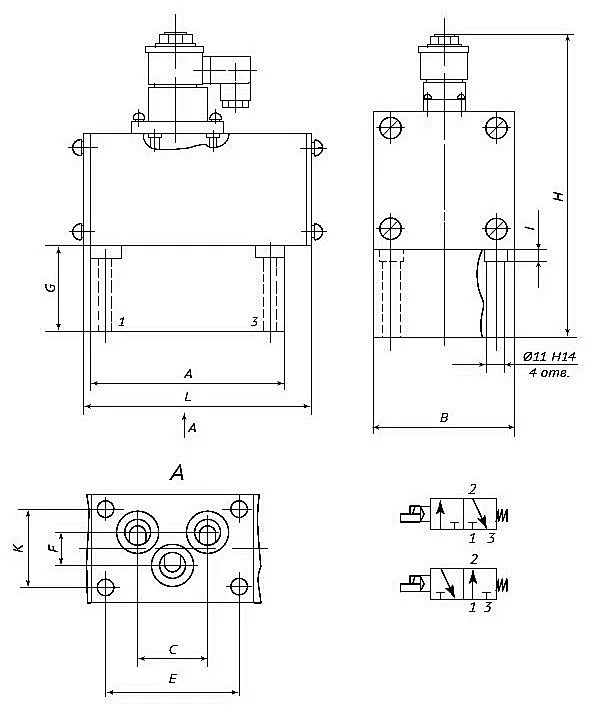

Схематическое изображение портов подключения распределителя 3РК40Э-3 для интеграции в пневмосхему оборудования.
Приходит инженер в цех и видит техника, который с умным видом пытается подключить трёхлинейный пневмораспределитель 3РК40Э-3 к водопроводу. «Ты что делаешь?» — «Да вот, — говорит техник, — решил систему полива на огороде автоматизировать. Раз уж распределитель, пусть распределяет... воду!» Остается надеяться, что в пневмосистемах наших клиентов всё распределяется правильно.
Эксплуатационные преимущества распределителя 3РК40Э-3
Использование данного электропневматического устройства в рамках технологического процесса предоставляет пользователю ряд существенных преимуществ.
- Высокая надежность и увеличение ресурса: Прочная конструкция золотника и корпуса, а также стыковое подключение рассчитаны на длительную эксплуатацию в режимах с высокой частотой переключений — до 2,5 включений в секунду для данной модели с проходом 40 мм.
- Снижение простоев оборудования: Быстрое время срабатывания (включение — 0,1 с, выключение — 0,125 с) обеспечивает оперативное управление пневмоцилиндрами и другой исполнительной механикой, что критически важно для автоматизированных линий.
- Удобство монтажа и обслуживания: Стыковое (фланцевое) исполнение облегчает установку и демонтаж распределителя на магистральных линиях крупного оборудования без необходимости перепаковки резьбовых соединений.
- Стабильность работы при высоком давлении: Номинальное давление 1,0 МПа (10 бар) и возможность работы при минимальном давлении от 0,25 МПа гарантируют стабильную работу в широком диапазоне нагрузок.
- Совместимость с типовыми промышленными системами: Стандартизированные присоединительные размеры и широкий выбор электрического питания (постоянный ток 24, 48, 110 В или переменный 24, 110, 220 В, 50 Гц) упрощают интеграцию в существующие пневмосистемы.
Технические характеристики пневмораспределителя 3РК40Э
| Наименование параметра |
Значение для 3РК40Э |
| Условный проход (Ду), мм |
40 |
| Номинальное рабочее давление, МПа |
1,0 |
| Минимальное давление срабатывания, МПа, не более |
0,25 |
| Коэффициент пропускной способности (Kv), м³/ч |
10,0 |
| Тип рабочей среды |
Сжатый очищенный воздух |
| Диапазон температур эксплуатации |
от +5°C до +50°C (для исполнения УХЛ4) |
| Напряжение питания (постоянный ток), В |
24, 48, 110 |
| Напряжение питания (переменный ток 50 Гц), В |
24, 110, 220 |
| Время срабатывания, с (вкл./выкл.), не более |
0,1 / 0,125 |
| Масса, кг (в стыковом исполнении 3) |
8,0 |
| Максимальная частота включений, Гц |
2,5 |
| Норма утечки воздуха, см³/мин., не более |
150 |
Габаритные размеры и масса для исполнения 3РК40Э-3
Для проверки совместимости с монтажной позицией в оборудовании необходимо сверить габаритные и присоединительные размеры. Для стыкового исполнения пневмораспределителя 3РК40Э-3 характерны следующие параметры:
| Параметр |
Обозначение |
Значение, мм |
| Длина |
L |
196 |
| Ширина |
B |
110 |
| Высота |
H |
251 |
Масса, кг
Код ТН ВЭД |
—
8481 30 100 0 |
8,0
Клапан распределительный золотниковый |
Принцип работы в составе пневмосистемы
Электропневмораспределитель 3РК40Э-3 функционирует по принципу косвенного управления золотником. При подаче управляющего электрического сигнала на встроенный электромагнитный пилот срабатывает его малый пневматический клапан, который, в свою очередь, создает давление в управляющей полости основного золотника. Под действием этого давления золотник перемещается, коммутируя основные каналы: источник сжатого воздуха (порт P) соединяется с рабочим портом (A или B), а противоположный рабочий порт соединяется с выпускным (R).
Отсутствие сигнала возвращает золотник в исходное положение (за счет пружин или другого управляющего сигнала). Такая конструкция позволяет управлять мощными потоками воздуха слабыми электрическими сигналами с ПЛК (программируемого логического контроллера).
Условия эксплуатации и факторы, влияющие на ресурс
Для обеспечения заявленного эксплуатационного срока пневмораспределителя 3РК40Э-3 необходимо соблюдение рекомендованных условий. Устройство предназначено для непрерывной работы в закрытых помещениях с неагрессивной средой. Климатическое исполнение УХЛ4 (умеренно-холодный климат для работы внутри отапливаемых помещений) определяет допустимый температурный диапазон окружающего воздуха от +5°C до +50°C. Температура самой рабочей среды (сжатого воздуха) не должна превышать +50°C.
Наиболее значимыми факторами, определяющими долговечность, являются качество подготовки воздуха и соблюдение предельных параметров давления. Использование неочищенного, влажного или содержащего твердые частицы воздуха приводит к ускоренному износу трущихся пар золотника и загрязнению управляющих каналов. Ресурс также снижается при работе на предельных значениях частоты переключений или при скачках давления в сети выше номинальных 1 МПа.
Области применения и совместимое оборудование
Трехлинейный электропневмораспределитель 3РК40Э-3 с проходом 40 мм нашел широкое применение в промышленности для управления исполнительными механизмами с большим потреблением воздуха.
Основные области использования:
- Пневматические приводы прессового оборудования: Управление зажимными цилиндрами больших ходов, механизмами подачи заготовок.
- Автоматизированные станочные линии: Контроль положения суппортов, заслонок, фиксаторов на станках с ЧПУ.
- Строительная и спецтехника: Включение/выключение пневмозамков, управление поворотными механизмами манипуляторов.
- Производственные конвейеры и роботизированные комплексы: Управление пневмоцилиндрами позиционирования и захвата.
- Гидростанции и насосные группы с пневмоуправлением: В качестве элемента систем управления запорной арматурой или переключением режимов.
Подобный пневмораспределитель особенно востребован там, где требуется управлять высоким расходом воздуха с высокой точностью и скоростью по электрическому сигналу.
Состав ремонтного комплекта и часто заменяемые детали
Сервисное обслуживание пневмораспределителя 3РК40Э-3 связано в основном с заменой уплотнений. Для проведения планового ремонта рекомендуется иметь следующий комплект запчастей:
| Наименование детали |
Материал |
Причина износа / замена |
| Комплект уплотнительных манжет основного золотника |
Маслобензостойкая резина (NBR) |
Естественное старение, абразивный износ от загрязнений в воздухе. |
| Уплотнительные кольца (O-rings) пилотного клапана |
NBR |
Потеря эластичности, механические повреждения при разборке. |
| Возвратные пружины золотника |
Пружинная сталь |
Усталость металла, потеря упругости после миллионов циклов. |
| Электромагнитная катушка |
Медный эмалированный провод, каркас |
Перегрев из-за повышенного напряжения, механическое повреждение. |
Типичные ошибки при подборе пневмораспределителя 3РК
Во избежание некорректной работы системы и преждевременного выхода устройства из строя, рекомендуем обратить внимание на следующие моменты:
- Выбор только по типу подключения и Ду без учета расхода: Пропускная способность Kv=10 м³/ч для модели 3РК40Э-3 должна соответствовать требуемому расходу пневмоцилиндра или привода.
- Неучет частоты переключений: Для динамичных процессов важно, чтобы требуемая частота (более 2,5 Гц) не превышала паспортную для данной модели.
- Игнорирование требований к чистоте воздуха: Установка без фильтра-влагоотделителя — наиболее частая причина поломок.
- Несоответствие напряжения питания: Подключение катушки на 24 В к сети 220 В (или наоборот) приводит к мгновенному выходу ее из строя.
Расшифровка условного обозначения модели
Индекс 3РК40Э-3 составлен по утвержденной системе и содержит всю необходимую информацию для однозначной идентификации:
- «3РК» — трехлинейный распределитель золотникового типа.
- «40» — условный проход (Ду) 40 мм.
- «Э» — вид управления: электропневматическое (пилотное). Если бы стояла буква «П», это означало бы прямое пневматическое управление.
- «-3» (третья позиция в полном индексе 3РК40Э-3…4) — способ монтажа: стыковое (фланцевое) присоединение. Цифры 1 и 2 соответствуют резьбовым соединениям (коническая и трубная цилиндрическая резьба).
- Далее в полном обозначении следуют параметры напряжения (например, «Д24» для постоянного тока 24 В) и климатическое исполнение «УХЛ4» (умеренно-холодный климат, категория размещения 4).
Примеры заказа и модификации
В зависимости от потребностей вашей пневмосистемы, можно заказать различные модификации базовой модели 3РК40Э-3:
- Базовая модель для стандартных задач: 3РК40Э-3…4 — электропневматическое управление, стыковое подключение, стандартное климатическое исполнение. Наиболее часто заказываемая конфигурация для замены в промышленных линиях.
- Модели с иным напряжением питания: 3РК40Э-3Д24…4 — с катушкой на постоянный ток 24 В. Или 3РК40Э-3А220…4 — с катушкой на переменный ток 220 В.
- Модель с другим типом управления (для сравнения): 3РК40П-3…4 — аналогичный пневмораспределитель, но с прямым пневматическим управлением (управляющий сигнал — давление воздуха, а не электричество).
Поставки по России и СНГ от компании ГИДРАВЛИКА
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем подлинность, полную техническую поддержку и помощь в подборе аналогов под вашу существующую пневмосистему.
Доставка осуществляется по всей территории РФ и стран СНГ, включая ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также другие регионы и города России. Сроки поставки зависят от наличия на складе и требуемой модификации. Для оформления заказа на пневмораспределитель 3РК40Э-3 или получения консультации свяжитесь с нашими специалистами через форму на сайте 777-gidra.ru.
