Пневмораспределитель 3РК25Э-3 представляет собой трёхлинейный клапан с двумя положениями золотника (3/2), предназначенный для дистанционного переключения потоков сжатого воздуха в промышленных пневматических системах. Данная модель с электропневматическим управлением (индекс «Э») предназначена для работы с номинальным давлением до 1 МПа (10 бар) и оснащена плоским стыковым присоединением (исполнение «3»), что обеспечивает компактный и герметичный монтаж на плите или в блоке распределителей. Основная функция устройства – изменение направления движения рабочей среды по сигналу от системы управления, обеспечивая точное управление исполнительными механизмами: пневмоцилиндрами, пневмомоторами, захватами и другими устройствами.
Технические характеристики и параметры
Пневмораспределители серии 3РК характеризуются высокой надежностью и стабильностью работы в условиях промышленной эксплуатации. Модель 3РК25Э-3 предназначена для управления сжатым воздухом и поддерживает стандартные для пневмосистем напряжения питания. Её ключевой особенностью является стыковое присоединение, которое позволяет создавать компактные распределительные группы.
Условное обозначение модели
Каждая позиция в индексе модели 3РКХХХХХ4 несет определенную информацию о характеристиках изделия. Логика шифра позволяет техническому специалисту точно определить все ключевые параметры:
| Позиция в индексе |
Значение |
Расшифровка для модели 3РК25Э-3 |
| 3РК |
Серия |
Трехлинейный пневмораспределитель. |
| ХХ («25») |
Условный проход |
Диаметр прохода 25 мм. |
| Х («Э») |
Вид управления |
Электропневматическое управление. Альтернатива — «П» для пневматического. |
| Х («3») |
Способ монтажа |
Стыковое исполнение. Исполнение 1 — коническая резьба, 2 — трубная цилиндрическая резьба. |
| Х |
Род тока |
Может быть «Д» (постоянный) или «А» (переменный, 50 Гц). |
| Х |
Номинальное напряжение |
Значение в вольтах: 24, 46, 110, 220. |
| Х 4 |
Климатическое исполнение |
Климатическое исполнение (УХЛ, О) и категория размещения (4). |
Пневмораспределитель 3РК25Э-3, разработанный для работы со сжатым воздухом, является надежным компонентом для автоматизации промышленных процессов.
Принцип работы
При подаче управляющего электрического сигнала на катушку соленоида срабатывает пилотный элемент, который переключает основной золотник внутри корпуса пневмораспределителя 3РК25Э-3. Золотник изменяет свое положение, перенаправляя поток сжатого воздуха с входа (линия питания P) на один из рабочих выходов (A или B), либо осуществляя сброс давления с рабочей полости в атмосферу (линия выхлопа R). После снятия управляющего сигнала золотник возвращается в исходное положение под действием встроенной пружины. Такая схема обеспечивает быстродействие и надежное переключение потоков рабочей среды.
Температурный режим и срок службы
Оборудование предназначено для эксплуатации в стандартных промышленных условиях. Допустимый диапазон температур окружающей среды и рабочей среды (сжатого воздуха) обычно составляет от -10°C до +50°C. Ресурс работы пневмораспределителя 3/2 с электропневматическим упр. напрямую зависит от качества подаваемого воздуха. Наличие масла в системе пневмоавтоматики или, напротив, работа на осушенном воздухе требуют подбора соответствующих уплотнительных материалов. Основными факторами, влияющими на долговечность, являются чистота рабочей среды (обязательное наличие фильтров грубой и тонкой очистки), отсутствие конденсата и механических примесей, а также соблюдение номинального давления и частоты циклов включения.
Преимущества и особенности эксплуатации
Выбор стыкового пневмораспределителя 3РК25Э-3 предоставляет ряд эксплуатационных преимуществ для производственных и сервисных компаний:
- Компактность и легкость обслуживания: Стыковое исполнение позволяет монтировать несколько распределителей на единую общую плиту, создавая компактные и удобные для техобслуживания пневмоблоки. Это значительно упрощает монтаж, демонтаж и замену отдельных модулей при ремонте.
- Высокая надежность и стабильность работы: Конструкция обеспечивает минимальные утечки и стабильную работу золотникового механизма даже при высоких циклических нагрузках, что снижает риск внеплановых остановок технологического оборудования.
- Универсальность и совместимость: Стандартизированные стыковые интерфейсы и присоединительные размеры (по стандартам ISO или аналогичным) обеспечивают высокую степень совместимости с существующим оборудованием многих производителей, упрощая модернизацию или ремонт пневмосистем.
- Широкий диапазон рабочих напряжений: Возможность заказа устройства на различные стандартные напряжения постоянного (24, 48, 110 В) и переменного (24, 110, 220 В) тока частотой 50 Гц позволяет легко интегрировать его в действующую систему электропитания без дополнительных преобразователей.
Габаритные, присоединительные размеры и масса
Ниже приведены основные габаритные и присоединительные размеры для моделей распределителей серии 3РК с условным проходом 25 мм и стыковым исполнением. Данные параметры критически важны для проверки совместимости при проектировании или замене оборудования. Обратите внимание на монтажные расстояния и расположение каналов.
| Модель |
L, мм |
B, мм |
H, мм |
A, мм |
C, мм |
E, мм |
F, мм |
G, мм |
I, мм |
J, мм |
K, мм |
Масса, кг |
| 3РК 25П 3… |
150 |
80 |
107 |
130 |
60 |
110 |
20 |
30 |
10 |
2.1 |
62 |
3.9 |
| 3РК 25Э 3… (актуальная модель) |
150 |
80 |
180 |
130 |
60 |
110 |
20 |
30 |
10 |
2.1 |
62 |
4.2 |
Для модели 3РК25Э-3 с электропневматическим управлением характерна увеличенная высота (H) за счет блока соленоида.
Область применения и типы оборудования
Пневмораспределитель 3/2 с электропневматическим упр. 3РК25Э-3 находит широкое применение в различных отраслях промышленности для управления пневмоприводами. Он используется в составе:
- Станкостроение: Системы автоматической подачи заготовок, зажимные устройства на фрезерных, токарных и шлифовальных станках с ЧПУ.
- Прессовое оборудование: Управление цилиндрами гибочных, штамповочных и вырубных прессов.
- Упаковочные и фасовочные линии: Приводы клапанов, заслонок, отсекателей и механизмов перемещения.
- Робототехника и манипуляторы: Управление пневматическими схватами промышленных роботов.
- Строительная и дорожная техника: Системы управления отсечными заслонками, блокировками в асфальтоукладчиках, бетоноводах.
- Общепромышленные системы автоматизации: Любые технологические линии, где требуется дистанционное управление потоком сжатого воздуха.
Приходит инженер на склад и просит: «Дайте мне надежный пневмораспределитель 3РК25Э-3». Кладовщик, не глядя, протягивает ящик: «На, только не взрывай воздух. В прошлый раз твой отдел устроил тут такую пневматику, что документация разлетелась по всем чертежам!»
Типичные ошибки при подборе
Во избежание некорректной работы или преждевременного выхода из строя, при выборе пневмораспределителя 3РК25Э-3 или его аналогов следует избегать следующих ошибок:
- Игнорирование типа рабочей среды: Ошибки связаны с использованием распределителя, предназначенного для воздуха, с другими средами (масло, эмульсия) или без учета состояния воздуха (наличие влаги, масляного тумана). Это приводит к коррозии, набуханию или разрушению уплотнений.
- Неверный выбор по давлению и расходу: Подбор устройства с пропускной способностью (Kv), не соответствующей требуемому расходу воздуха в системе, или с рабочим давлением ниже фактического в магистрали. Это вызывает падение производительности, перегрев или механическое разрушение.
- Пренебрежение температурным диапазоном: Установка распределителя в условия, выходящие за пределы его допустимых температур (например, в неотапливаемых цехах зимой или рядом с источниками тепла), что ведет к изменению свойств материалов и отказу.
- Ориентация только на тип подключения: Выбор исключительно по стыковому или резьбовому исполнению без учета монтажных размеров (межосевые расстояния), что делает физическую установку устройства невозможной на существующую плиту или коллектор.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности распределителя в течение длительного срока рекомендуется проводить плановое техническое обслуживание. Наиболее подвержены износу следующие элементы, которые часто входят в ремкомплекты:
| Наименование запчасти |
Типичная причина износа |
| Уплотнительные кольца (O-ring) золотника |
Абразивный износ от загрязнений в воздухе, потеря эластичности из-за старения или несовместимой рабочей среды. |
| Манжеты и уплотнения пилотной части |
Постоянное трение, повышенное давление управления, воздействие конденсата. |
| Возвратные пружины золотника |
Усталость металла при частых циклах переключения, коррозия. |
| Золотник (плунжер) |
Механический износ или задиры при работе без смазки или с загрязненным воздухом. |
| Катушка соленоида |
Перегрев из-за неправильного напряжения, механическое повреждение, пробой изоляции. |
Примеры оформления заказа
При заказе необходимо максимально точно указать полное условное обозначение, которое включает все необходимые параметры.
- Базовая конфигурация: 3РК25Э-3 с электропневматическим управлением, стыковое исполнение на 25 мм. Уточняется требуемое напряжение питания (например, ~220В 50Гц).
- Модель с другим родом тока: 3РК25Э3Д-110-4 — аналогичное исполнение, но с управлением от постоянного тока 110В.
- Модель с иным условным проходом: 3РК16Э-3 — распределитель с теми же характеристиками управления и монтажа, но на диаметр 16 мм.
Наши специалисты помогут точно определить необходимую маркировку по вашим требованиям.

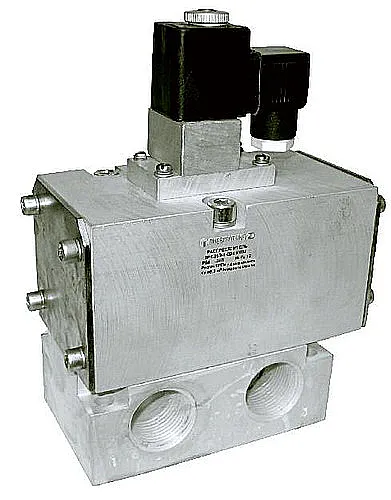

Общий вид пневмораспределителя 3РК25Э-3 со стыковым присоединением, вид сбоку.

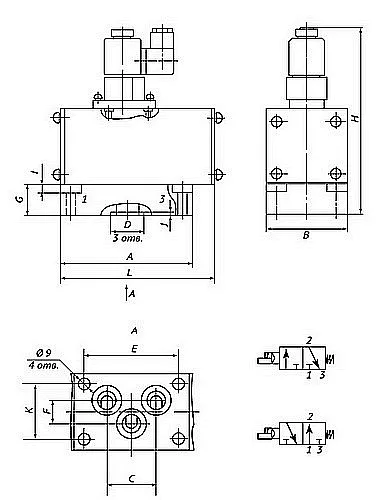

Габаритные размеры и схема подключения пневмораспределителя 3РК25Э-3, стыковое исполнение.
Ключевые технические параметры серии 3РК…Э
Характеристики для моделей с электропневматическим управлением различных условных проходов представлены в таблице. Это позволяет сравнивать производительность и параметры устройств в рамках одной серии.
| Параметр |
3РК 10Э |
3РК 16Э |
3РК 20Э |
3РК 25Э |
3РК 32Э |
3РК 40Э |
| Условный проход, мм |
10 |
16 |
20 |
25 |
32 |
40 |
| Номинальное давление, МПа |
1,0 |
| Миним. давление, МПа |
0,25 |
| Пропускная способность Kv, м³/ч |
1,6 |
3,0 |
5,0 |
6,3 |
10,0 |
10,0 |
| Напряжение питания |
Постоянный ток: 24, 48, 110 В
Переменный ток (50 Гц): 24, 110, 220 В |
| Время срабатывания, с (вкл./выкл.) |
0,08 / 0,08 |
0,1 / 0,125 |
| Утечка воздуха, см³/мин. |
100 |
150 |
| Макс. частота включений, Гц |
5,8 |
2,5 |
Вес, габаритные размеры и Код ТН ВЭД
Для модели пневмораспределитель 3РК25Э-3, как представителя серии с условным проходом 25 мм, характерны следующие основные данные: масса устройства составляет порядка 4,2 кг, габаритные размеры (ДхШхВ) в миллиметрах примерно составляют 150 х 80 х 180. Точные размеры варьируются в зависимости от исполнения управления (Э или П). Классификационный Код ТН ВЭД для подобных пневмораспределителей обычно относится к группе 8481 («Арматура для трубопроводов, например, клапаны, краны, вентили…»), что необходимо учитывать при таможенном оформлении для поставок в страны СНГ.
Поставки и заключение
Компания «ГИДРАВЛИКА» осуществляет прямые поставки промышленных компонентов, включая пневмораспределитель 3/2 с электропневматическим упр. бренда ГИДРАВЛИК. Мы гарантируем оригинальность продукции, техническую консультацию по подбору аналогов для вашей существующей системы и оперативную доставку по всей территории России и стран СНГ. Отгрузка осуществляется в такие города как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и многие другие регионы. Для получения подробной спецификации, коммерческого предложения или консультации инженера свяжитесь с нами через сайт 777-gidra.ru или оставьте заявку.
