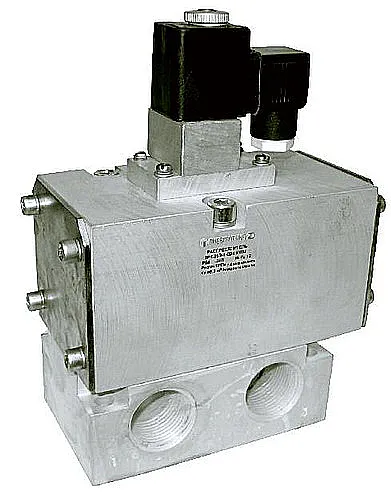

Трехлинейный пневмораспределитель серии 3РК с электропневматическим управлением – это ключевой элемент в системах управления пневмооборудованием, предназначенный для коммутации потоков сжатого воздуха. Модель 3РК16Э-3 с условным проходом 16 мм и стыковым исполнением подсоединения обеспечивает надежное и точное переключение рабочих линий.
Описание и назначение
Пневмораспределитель серии 3РК16Э-3 типоразмера 3/2 является базовым компонентом для построения систем автоматизации, где требуется дистанционное управление пневмоцилиндрами, заслонками или другими исполнительными механизмами. Он устанавливается на пневмосистемы промышленного оборудования, станков и технологических линий.
Производитель: ГИДРАВЛИК. Поставщик: ГИДРАВЛИКА. Код ТН ВЭД: 8481 80 900 0.
Основные габаритные параметры и вес

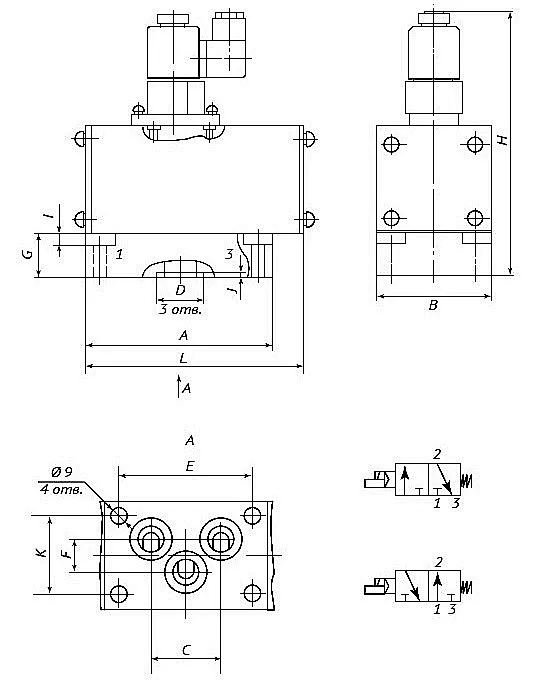

Для удобства проверки совместимости при модернизации действующего оборудования или проектировании новых установок приводятся точные габаритные и присоединительные размеры пневмораспределителя 3РК16Э-3. Наиболее распространенные модели серии имеют следующие параметры:
| Модель распределителя | L (мм) | B (мм) | H (мм) | Присоединение основное (D) | Присоединение управляющее (d) | Масса, кг |
|---|
| 3РК 16Э 1… | 120 | 64 | 180 | K?" | – | 2,3 |
| 3РК 16Э 2… | 120 | 64 | 180 | G?-B | – | 2,3 |
| 3РК 16Э 3… (стыковое) | 120 | 64 | 180 | – | – | 2,2 |
Масса изделия варьируется в пределах от 2,2 до 2,3 кг в зависимости от исполнения. Высота H моделей с электромагнитным управлением составляет 180 мм.
Инженер наладчик спрашивает у пневмораспределителя 3РК16Э-3: «Ну что, молчишь? Ага, я так и знал – это у тебя электропневматическое управление». Оказалось, просто питание не подали.
Технические характеристики модели 3РК16Э-3
Ключевые эксплуатационные параметры устройства с номером 3РК16Э-3 определяют его применимость в различных технологических процессах. При подборе необходимо учитывать следующие данные:
| Параметр | Значение |
|---|
| Условный проход (Ду), мм | 16 |
| Номинальное давление сжатого воздуха, МПа | 1,0 |
| Минимальное давление срабатывания, МПа | 0,25 |
| Тип рабочей среды | Сжатый воздух (неагрессивный) |
| Пропускная способность (Kv), м³/час | 3,0 |
| Варианты напряжения питания | Постоянный ток: 24, 48, 110 В | Переменный ток (50 Гц): 24, 110, 220 В |
| Время срабатывания (вкл./выкл.), с, не более | 0,08 / 0,08 |
| Максимально допустимая утечка воздуха, см³/мин. | 100 |
| Максимальная частота включений, Гц | 5,8 |
| Климатическое исполнение (стандартное) | УХЛ4 |
Условия эксплуатации предполагают работу в диапазоне температур от -10°С до +40°С при относительной влажности до 80% (при температуре +25°С). Соблюдение этих параметров обеспечивает заявленный ресурс работы устройства.
Принцип работы и конструкция
Пневмораспределитель 3РК16Э-3 построен по схеме 3/2, что означает наличие трёх рабочих линий (подача питания P, рабочий выход A и выхлоп R) и двух фиксированных позиций золотника. При электропневматическом управлении сигнал на катушку электромагнита приводит в действие пилотный клапан, который под действием давления воздуха переключает основной золотник. Когда питание катушки снимается, золотник под действием возвратной пружины занимает исходное положение. Такая конструкция обеспечивает надежность и высокое быстродействие всей системы управления.
Преимущества и особенности эксплуатации
Выбирая распределитель серии 3РК, вы получаете ряд технических и эксплуатационных преимуществ:
- Снижение простоев оборудования за счет высокой надежности и ремонтопригодности конструкции. Стандартизированные уплотнения и ремкомплекты позволяют быстро восстановить работоспособность.
- Универсальность монтажа. Модель 3РК16Э-3 со стыковым присоединением легко интегрируется в стандартные пневмомагистрали без необходимости дополнительных переходных элементов.
- Стабильность работы при номинальном давлении в 1 МПа. Конструкция обеспечивает стабильное переключение даже при колебаниях давления в системе в заданном диапазоне.
- Совместимость с типовым промышленным оборудованием благодаря стандартизированным электрическим и пневматическим интерфейсам.
- Длительный ресурс работы при использовании очищенного и осушенного воздуха. Регулярное обслуживание и своевременная замена фильтров существенно продлевают срок службы уплотнений и золотниковой группы.
Типичные ошибки при подборе
Избегайте распространенных ошибок при выборе пневмораспределителя для вашей системы:
- Выбор исключительно по присоединительной резьбе (стыковому исполнению) без учета требуемой пропускной способности. Несоответствие Kv фактическому расходу приведет к потерям давления и медленному срабатыванию исполнительных механизмов.
- Неучет типа электропневматического управления по напряжению и роду тока. Подключение катушки на 24 В постоянного тока в сеть 220 В переменного тока выведет устройство из строя.
- Игнорирование требования к качеству рабочей среды. Попадание абразивных частиц, влаги или масла в агрессивном состоянии ускоряет износ и приводит к утечкам.
- Несоответствие выбранного температурного диапазона условиям эксплуатации (например, для неотапливаемых помещений в зимний период).
Область применения и совместимое оборудование
Трехлинейный пневмораспределитель 3РК16Э-3 находит применение в самых разных отраслях промышленности. Он используется как в составе серийных станков (токарных, фрезерных, шлифовальных), так и в составе нестандартных автоматизированных комплексов. Типичные примеры использования:
- Системы управления пневмоприводами в станкостроении и машиностроении.
- Прессовое оборудование для подачи и выгрузки заготовок.
- Линии упаковки, сортировки и транспортировки.
- Оборудование для обработки материалов (резка, штамповка).
- Технологические установки в химической, пищевой и деревообрабатывающей промышленности.
Запасные части и ремонт
Наиболее подверженными износу в процессе эксплуатации являются подвижные узлы и уплотнения. В стандартный ремонтный комплект для серии 3РК16Э часто входят:
| Наименование детали | Примечание |
|---|
| Комплект уплотнительных манжет и колец | Для золотника и штока. Износ происходит из-за присутствия в воздухе мелких абразивных частиц. |
| Возвратная пружина | Обеспечивает возврат золотника в исходное положение при обесточивании катушки. |
| Электромагнитная катушка | Выходит из строя при перегреве или скачках напряжения. |
| Пилотный клапан | Критичный узел электропневматического управления. |
Регулярное профилактическое обслуживание, включая проверку утечек и чистоту подаваемого воздуха, позволяет значительно увеличить межремонтные интервалы.
Условное обозначение модели
Маркировка 3РК16Э-3 расшифровывается следующим образом:
- 3РК – тип изделия: трёхлинейный пневмораспределитель.
- 16 – условный проход (Ду) в миллиметрах.
- Э – электропневматический тип управления.
- 3 – стыковой способ монтажа.
- Последующие цифры и буквы в полном индексе указывают на род тока (А – переменный, Д – постоянный), номинальное напряжение и климатическое исполнение.
Понимание этой логики позволяет точно подобрать пневмораспределитель 3РК16Э-3 по необходимым параметрам или найти полноценный аналог.
Примеры заказа типовых конфигураций
Для оформления заказа необходимо указать полный индекс модели, учитывающий все эксплуатационные требования:
- Базовая модель: 3РК16Э-3-Д-24-УХЛ4 – распределитель со стыковым исполнением, управление постоянным током 24 В.
- Для сетей переменного тока: 3РК16Э-3-А-220-УХЛ4 – аналогичное изделие для работы от сети переменного тока 220 В, 50 Гц.
- Для повышенного напряжения: 3РК16Э-3-Д-110-УХЛ4 – модель для систем с источником постоянного тока 110 В.
Наши специалисты всегда готовы помочь с подбором нужной модификации устройства.
Бренд ГИДРАВЛИК, представленный на российском рынке компанией ГИДРАВЛИКА, гарантирует соответствие своей продукции заявленным техническим характеристикам. Мы осуществляем поставки пневмораспределителей серии 3РК по всей России и в страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и Ростов-на-Дону. Для подбора и консультации обратитесь к нашим специалистам через форму на сайте или по контактным телефонам.
