Трехлинейный пневмораспределитель 3РК40Э-1 предназначен для управления потоками сжатого воздуха, включая питание и выхлоп, в автоматических системах промышленного оборудования. Данный распределитель с электропневматическим управлением выполняет функцию клапана 3/2 (три позиции, два направления). Основное назначение – надежное переключение пневмолиний под управлением электрического сигнала в станках, прессах и технологических линиях.
Технические параметры и габариты
Серия 3РК представлена шестью номинальными диаметрами условного прохода: 10, 16, 20, 25, 32 и 40 мм. Пневмораспределитель 3РК40Э-1 относится к моделям наибольшего прохода из серии, обеспечивающим высокую пропускную способность. Код ТН ВЭД для подобных изделий, как правило, 8481 20 000 0.
Спросили у инженера, почему пневматика надежнее электрики. Ответил: «Потому что у воздуха замыканий не бывает». Так и работает наш пневмораспределитель 3РК40Э-1 – безотказно и без сюрпризов.
Ключевые технические характеристики
Основные рабочие параметры определяют область применения и надежность устройства. Ниже приведены характеристики для серии распределителей с электропневматическим управлением.
| Технические характеристики электропневматических распределителей 3РК...Э |
| Параметр |
3РК 10Э |
3РК 16Э |
3РК 20Э |
3РК 25Э |
3РК 32Э |
3РК 40Э |
| Условный проход, мм |
10 |
16 |
20 |
25 |
32 |
40 |
| Рабочее давление, МПа |
1,0 (номинальное) |
| Минимальное рабочее давление, МПа |
0,25 |
| Пропускная способность Kv, м³/час |
1,6 |
3,0 |
5,0 |
6,3 |
10,0 |
10,0 |
| Диапазон температур рабочей среды |
+5°C ... +50°C (стандартный для сжатого воздуха) |
| Тип рабочей среды |
Сжатый воздух, очищенный от масел и влаги |
| Присоединительные размеры |
K3/8" |
К?" |
К?" |
К1" |
K1 ?" |
K1 ?" |
| Номинальное напряжение питания |
Постоянный ток: 24, 48, 110 В
Переменный ток 50 Гц: 24, 110, 220 В |
| Время срабатывания, с (вкл/выкл) |
0,08 / 0,08 |
0,10 / 0,125 |
| Масса (для 3РК40Э-1), кг |
~8.2 |
Преимущества и особенности эксплуатации
- Высокая надежность и увеличенный ресурс. Конструкция клапана 3РК40Э-1 с электропневматическим управлением рассчитана на длительную работу в режиме частых переключений (до 2,5 циклов/с для моделей с большим проходом).
- Снижение времени простоя. Прямая совместимость с широко распространенным аналогом ПР-13Э-40/10 позволяет быстро произвести замену без внесения изменений в систему.
- Удобство монтажа и подключения. Стандартизированные присоединительные размеры (резьба коническая типа К или цилиндрическая G) упрощают интеграцию в существующие пневмомагистрали.
- Стабильность работы при переменных нагрузках. Устройство сохраняет работоспособность в широком диапазоне входных давлений (от 0.25 до 1.0 МПа).
- Универсальность электрического управления. Возможность выбора катушки на постоянный или переменный ток с различными номинальными напряжениями (24, 48, 110, 220 В) позволяет адаптировать пневмораспределитель 3РК40Э-1 под любую систему управления.
Принцип действия в составе системы
Пневмораспределитель 3РК40Э-1 функционирует по схеме 3/2. В исходном состоянии (при обесточенной катушке) клапан находится в нормальном положении, при этом питающий порт P (давление) перекрыт, а рабочий порт А соединен с выхлопным портом R (атмосфера). При подаче управляющего электрического сигнала на катушку соленоида в пилотной камере создается давление, которое воздействует на главный золотник. Золотник перемещается, переключая каналы: теперь порт P соединяется с рабочим портом A, подавая сжатый воздух на исполнительный механизм (пневмоцилиндр, пневмомотор), а выхлопной порт R перекрывается. Возврат в исходное состояние осуществляется пружиной после снятия напряжения с катушки.
Температурный режим и ресурс работы
Рекомендуемый диапазон температур окружающей среды и рабочего воздуха для корректной работы распределителя – от +5°C до +50°C. Несмотря на то что устройство рассчитано на продолжительную непрерывную работу, его ресурс напрямую зависит от качества подготовки сжатого воздуха. Наличие в системе фильтров-влагоотделителей, маслораспылителей и соблюдение требований по чистоте рабочей среды – ключевые факторы для предотвращения износа уплотнений и заклинивания золотника. При соблюдении условий и проведении регулярного сервисного обслуживания пневмораспределитель 3РК40Э-1 обеспечивает длительный срок службы.
Области применения и типовое оборудование
Устройство находит применение в различных отраслях промышленности, где требуется автоматическое управление пневмоприводами.
- Металлообработка: Станки с ЧПУ, координатно-пробивные прессы, зажимные устройства.
- Деревообработка: Обрабатывающие центры, станки для раскроя, подъемно-транспортные механизмы.
- Упаковочное и фасовочное оборудование: Автоматы для формирования и герметизации упаковки.
- Строительная и дорожная техника: Системы управления отсеками и захватами.
- Специальные установки: Пневматические стенды и испытательные комплексы.
Благодаря своим характеристикам, пневмораспределитель 3РК40Э-1 часто используется в составе централизованных пневмостанций и блоков подготовки воздуха.
Состав ремонтного комплекта и типовые запасные части
Для поддержания работоспособности распределителя наиболее часто требуются элементы, подверженные естественному износу. В зависимости от исполнения (1, 2 или 3) комплектующие могут незначительно отличаться.
| Наименование детали |
Причина износа / условия замены |
| Комплект уплотнительных колец (манометрические манжеты) |
Потеря эластичности, растрескивание из-за старения резины, воздействия высоких температур или некачественного воздуха. |
| Возвратная пружина золотника |
Усталость металла при частых циклах переключения, что приводит к увеличению времени срабатывания или неполному возврату. |
| Пилотный золотник или уплотнения соленоидной головки |
Загрязнение абразивными частицами из воздуха, вызывающее подклинивание или утечки в пилотной цепи. |
| Электромагнитная катушка |
Механическое повреждение, перегрев из-за скачков напряжения или неправильного подключения цепи. |
Типичные ошибки при подборе аналога
- Подбор только по присоединительной резьбе (К1 1/2") без учета требуемой пропускной способности (Kv=10 м³/ч для 3РК40Э-1) и номинального давления в системе.
- Игнорирование типа управляющего сигнала (постоянный/переменный ток, напряжение), что ведет к несовместимости с блоком управления.
- Установка распределителя без предварительной подготовки воздуха (фильтрация, осушение), что резко сокращает срок службы уплотнений.
- Выбор модели без учета климатического исполнения (УХЛ4) для эксплуатации на открытых площадках или в неотапливаемых помещениях.
Расшифровка условного обозначения модели
Индекс 3РК40Э-1 содержит полную информацию об основных параметрах устройства:
- 3РК – базовое обозначение серии трехлинейных распределителей пневматических.
- 40 – условный проход в миллиметрах (Ду=40 мм).
- Э – вид управления: электропневматическое.
- 1 – способ монтажа: резьбовое присоединение с конической резьбой (K1 1/2"). Возможны также исполнения «2» (цилиндрическая резьба G) и «3» (стыковое).
Цифра «4» в конце полного шифра (3РК40Э-1…4) обозначает климатическое исполнение УХЛ и категорию размещения 4 (для работы в закрытых помещениях с искусственным регулированием климатических условий).
Габаритные и присоединительные размеры
Для проверки совместимости пневмораспределителя 3РК40Э-1 с существующим оборудованием необходимо сверить основные монтажные размеры, приведенные в общей таблице, с особенностями посадочного места. Ключевые параметры: межосевое расстояние крепежных отверстий (142±0.35 мм), высота изделия от плоскости монтажа (266 мм для 3РК40Э-1) и расположение резьбовых портов.

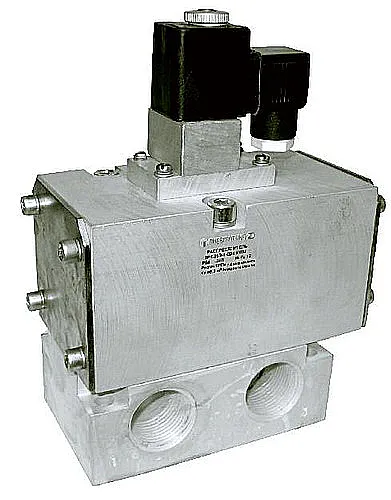

Изображение: Общий вид пневмораспределителя 3РК40Э-1, вид сбоку с указанием габаритных размеров L, B, H.

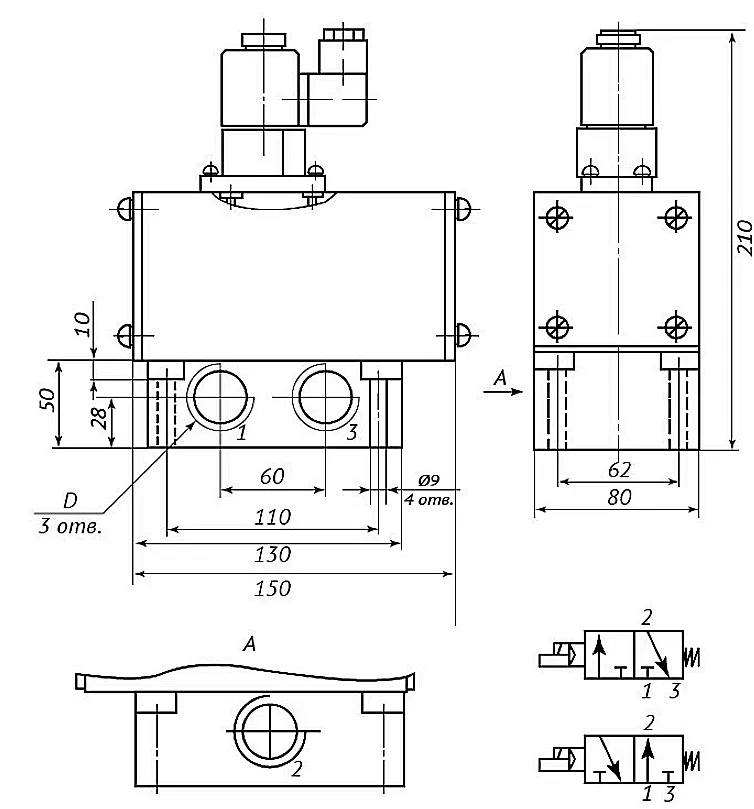

Чертеж габаритов пневмораспределителя 3РК40Э-1 с электропневматическим управлением.
|
Вид распределителя 3РК40Э-1 со стороны присоединительных портов (резьба К1 1/2").
|
Примеры оформления заказа
При оформлении поставки важно корректно указать полную маркировку в соответствии с требуемыми электрическими параметрами и типом подключения.
- Базовая модель: 3РК40Э-1Д24…4 – пневмораспределитель 3РК40Э-1 с конической резьбой, катушкой постоянного тока на 24 В.
- С альтернативным подключением: 3РК40Э-2А220…4 – модель с цилиндрической резьбой (G1 1/2") и катушкой переменного тока 220 В, 50 Гц.
- С другим рабочим напряжением: 3РК40Э-1А110…4 – пневмораспределитель с конической резьбой и катушкой переменного тока на 110 В.
Для подбора точного аналога к существующему клапану ПР-13Э-40/10 и уточнения наличия обратитесь к специалистам.
