Пневмораспределители серии 3РК являются ключевыми компонентами для управления потоками сжатого воздуха в промышленных системах. Конкретная модель 3РК16Э-1 представляет собой трехлинейный золотниковый распределитель с электропневматическим управлением. Данный пневмораспределитель предназначен для использования в системах управления технологическим оборудованием и предназначен для изменения направления движения рабочей среды. Его основная функция – коммутация пневмосигналов в автоматизированных процессах.
Описание и назначение
Пневмораспределитель 3РК16Э-1 – это устройство с условным проходом 16 мм, оснащенное электропневматическим приводом 3РК16Э-1. Он служит для подачи и переключения потоков сжатого воздуха в соответствии с внешним электрическим сигналом. Может использоваться в системах пневмоавтоматики станков, манипуляторов, прессового оборудования и других пневматических установок, где требуется автоматическое или полуавтоматическое управление. Для соединения с трубопроводом используется коническая присоединительная резьба 1/2" (K1/2"). Данный пневмораспределитель 3/2 с электропневматическим упр. является прямым аналогом устаревшей модели ПР-13Э-16/10.
Общая масса изделия составляет около 2,3 кг. Габаритные размеры варьируются в зависимости от типа подключения и управляющего элемента, основные варианты приведены в таблице ниже. Код ТН ВЭД для данной продукции, как правило, 8481 80 000 0 (аппаратура для регулирования жидкости или газа).
Габаритные размеры и масса
| Модель | L, мм | B, мм | H, мм | Масса, кг |
|---|
| 3РК 16Э 1... | 120 | 64 | 180 | 2.3 |
| 3РК 16Э 2... | 120 | 64 | 180 | 2.3 |
| 3РК 16Э 3... | 120 | 64 | 180 | 2.2 |
Инженер приходит на завод и видит, как механик ковыряет в пневмораспределителе отверткой. «Что делаешь?» – спрашивает он. «Да вот, этот пневмораспределитель 3/2 с электропневматическим упр. заклинило, думаю, как его оживить», – отвечает механик. Инженер смотрит на него и говорит: «Может, сначала напряжение проверишь?». Механик бьет по распределителю: «Вот оно, напряжение!».
Технические характеристики пневмораспределителя 3РК16Э-1
| Параметр | Значение |
|---|
| Условный проход (Ду), мм | 16 |
| Присоединительная резьба | K1/2" (коническая) для основных каналов |
| Тип управления | Электропневматическое |
| Номинальное давление (Pном), МПа | 1.0 |
| Минимальное давление запуска, МПа, не более | 0.25 |
| Пропускная способность (Kv), м³/час | 3.0 |
| Диапазон рабочих температур | от -30°C до +80°C для сжатого воздуха |
| Тип рабочей среды | Очищенный сжатый воздух (масляный туман допустим) |
| Напряжение питания (постоянный ток) | 24 В, 48 В, 110 В |
| Напряжение питания (переменный ток 50 Гц) | 24 В, 110 В, 220 В |
| Время срабатывания (включение), с, не более | 0.08 |
| Время срабатывания (выключение), с, не более | 0.08 |
| Утечка воздуха, см³/мин., не более | 100 |
| Максимальная частота включений, Гц | 5.8 |
Преимущества и особенности эксплуатации
- Высокая надежность и увеличенный ресурс работы благодаря отработанной конструкции золотникового узла и применению износостойких материалов.
- Быстрое время срабатывания (до 0.08 с) обеспечивает оперативное управление исполнительными механизмами, сокращая цикл работы оборудования.
- Универсальность подключения и совместимость с типовыми пневмосхемами, что упрощает монтаж и замену в существующих системах.
- Снижение простоев за счет высокой частоты переключений (до 5.8 Гц) и стабильной работы в широком диапазоне давлений.
- Простота сервисного обслуживания: конструкция позволяет выполнять ревизию и замену расходных элементов без полного демонтажа устройства.
Принцип работы пневмораспределителя 3/2
Пневмораспределитель 3РК16Э-1 функционирует по золотниковому принципу. В исходном состоянии (без управляющего сигнала) золотник под действием возвратной пружины находится в одном из фиксированных положений, перекрывая или открывая определенные каналы. При подаче электрического сигнала на катушку электромагнита создается магнитное поле, которое воздействует на якорь. Движение якоря передается на золотник, смещая его и изменяя путь движения сжатого воздуха через распределитель. В данном пневмораспределителе 3/2 с электропневматическим упр. предусмотрено три линии (подача, выход, сброс) и два положения золотника.
Температурный режим работы и срок службы
Данный пневмораспределитель 3РК16Э-1 рассчитан на работу в диапазоне температур окружающей среды от -30°C до +80°C. Допускается как непрерывный режим работы, так и циклические нагрузки с высокой частотой включений. Ресурс работы напрямую зависит от качества подаваемой рабочей среды – сжатый воздух должен быть очищен от влаги и крупных механических примесей. Использование фильтров грубой и тонкой очистки значительно продлевает срок службы уплотнений и золотниковой пары. Своевременное сервисное обслуживание (чистка, замена уплотнений) является ключевым фактором для обеспечения долговременной эксплуатации.
Область применения и совместимое оборудование
Пневмораспределители серии 3РК нашли широкое применение в промышленности и сервисе. Модель 3РК16Э-1 часто используется в следующих типах оборудования:
- Станки с ЧПУ и обрабатывающие центры для управления пневмоприводами.
- Прессовое и штамповочное оборудование.
- Манипуляторы и роботизированные линии в машиностроении.
- Оборудование для пищевой и упаковочной промышленности.
- Технологические линии, требующие автоматической коммутации пневмосигналов.
Состав ремонтного комплекта и часто заменяемые элементы
| Наименование элемента | Причина возможного износа |
|---|
| Комплект уплотнительных колец (манжет) золотника | Естественный износ, абразивные частицы в воздухе, недостаточная фильтрация масла или конденсата. |
| Возвратная пружина | Усталость металла при частых циклах срабатывания. |
| Уплотнения штока соленоида | Потеря эластичности из-за перепадов температур или химического воздействия. |
| Катушка электромагнита | Короткое замыкание или обрыв обмотки при скачках напряжения, перегреве. |
Типичные ошибки при подборе пневмораспределителя
- Игнорирование давления и расхода: Выбор исключительно по присоединительным размерам (резьбе), без учета требуемой пропускной способности (Kv) и рабочего давления системы.
- Несоответствие типа управления: Попытка использовать электропневматическую модель (3РК16Э-1) в системе, рассчитанной только на ручное или пневматическое управление.
- Пренебрежение качеством рабочей среды: Установка распределителя в систему без фильтрации воздуха, что приводит к быстрому заклиниванию золотника и износу уплотнений.
- Неучет температурного диапазона: Применение в условиях, выходящих за пределы -30°C…+80°C, что вызывает разрушение материалов уплотнений или отказ соленоида.
Условное обозначение и расшифровка модели
Маркировка 3РК16Э-1 расшифровывается следующим образом:
- 3РК – серия трехлинейных пневмораспределителей золотникового типа (аналог ПР).
- 16 – условный проход (Ду) в миллиметрах.
- Э – вид управления: электропневматическое.
- 1 – способ монтажа: резьбовой с конической присоединительной резьбой (K). Например, K1/2".
- Последующие цифры и буквы (не указанные в кратком индексе) обозначают род тока, номинальное напряжение и климатическое исполнение.
Таким образом, модель пневмораспределитель 3/2 с электропневматическим упр. под маркировкой 3РК16Э-1 является готовым к монтажу решением для систем с конической резьбой.

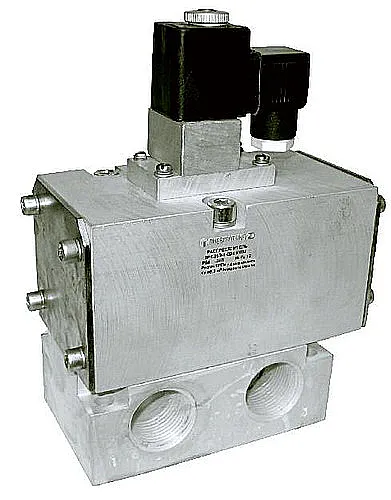

Общий вид пневмораспределителя 3РК16Э-1 с указанием основных габаритных и присоединительных размеров.

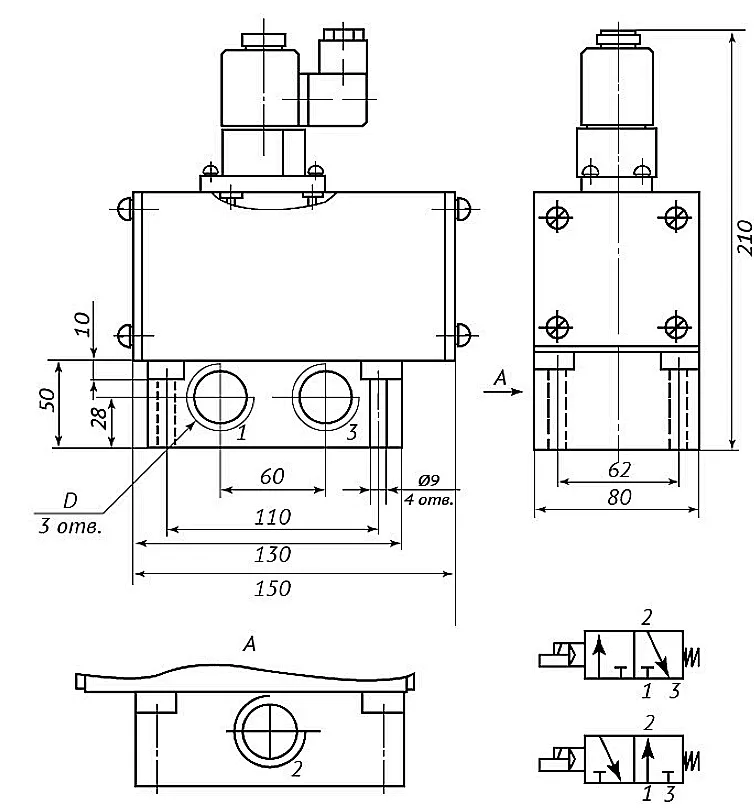

Схема подключения и расположение портов (P – питание, A – выход, R – сброс) пневмораспределителя 3РК16Э-1.
Габаритные и присоединительные размеры
Распределитель имеет компактные размеры и стандартизированные присоединительные интерфейсы. Основные размеры (L, B, H, C, A) для проверки совместимости с посадочными местами на оборудовании приведены в таблице выше. Особое внимание следует обращать на размер H, который может увеличиваться за счет соленоида электропневматического управления в моделях серии «Э». Присоединительная резьба для моделей с индексом «1» в обозначении – коническая (K). Для моделей с индексом «2» – трубная цилиндрическая (G-B), а для «3» – стыковое соединение.
Примеры заказа конкретных модификаций
- Базовая модель: 3РК16Э-1Д24 УХЛ4 – электропневматический управление, постоянный ток 24В, климатическое исполнение УХЛ4.
- Для сетей переменного тока: 3РК16Э-1А220 УХЛ4 – то же самое, но с питанием переменным током 220В 50Гц.
- С цилиндрической резьбой: 3РК16Э-2Д24 УХЛ4 – модель с трубной цилиндрической присоединительной резьбой G 1/2" B.
Специалисты компании ГИДРАВЛИКА помогут подобрать точную модель пневмораспределителя 3РК16Э-1 под параметры вашей системы.
Часто задаваемые вопросы (FAQ)
Ответы на популярные вопросы помогут вам сделать правильный выбор и обеспечить долгую службу оборудования.
Как подобрать модификацию по давлению, расходу и типу подключения?
Ключевыми параметрами являются номинальное давление (до 1 МПа), пропускная способность (Kv=3 м³/ч для Ду16) и тип присоединения (резьба K1/2", G1/2" или стыковое). Для электропневматического управления необходимо также выбрать напряжение питания (24/48/110В постоянного или 24/110/220В переменного тока). Наши инженеры проведут полный расчет под вашу систему.
Каковы сроки поставки и условия доставки по России и СНГ?
Распространенные модели, такие как пневмораспределитель 3/2 с электропневматическим упр. 3РК16Э-1, часто имеются на складе в Москве. Сроки отгрузки со склада – 1-3 рабочих дня. Доставка осуществляется во все регионы РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ транспортными компаниями. Стоимость и сроки доставки рассчитываются индивидуально.
Каковы условия эксплуатации распределителя в России (мороз, пыль, качество воздуха)?
Оборудование рассчитано на работу при температуре от -30°C. Для эксплуатации в пыльных помещениях рекомендуется использовать дополнительные пылезащитные кожухи. Качество воздуха критично: обязательно наличие фильтра-влагоотделителя и, при необходимости, лубрикатора. Масляный туман в воздухе допустим, но крупные частицы и вода должны быть удалены.
Как проверить совместимость с моим оборудованием и можно ли подобрать аналог?
Для проверки совместимости необходимы параметры вашего текущего распределителя: условный проход (Ду), тип и шаг резьбы, схема подключения (3/2), тип управления и напряжение катушки. Модель 3РК16Э-1 является прямым аналогом ПР-13Э-16/10 и многих импортных моделей. Мы предоставляем услугу технической консультации и подбора полного аналога под вашу систему, в том числе для замены устаревших или снятых с производства изделий.
