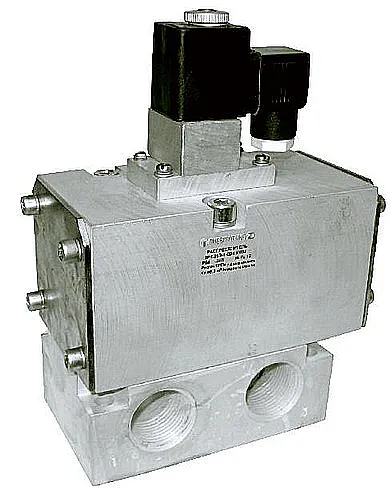

Пневмораспределитель 3РК40Э-2 – это трехлинейный двухпозиционный пневмораспределитель с электропневматическим управлением, предназначенный для точного изменения направления потоков сжатого воздуха в автоматизированных пневмосистемах промышленного оборудования. Основная функция устройства – коммутация линий питания, управления и сброса в системах с дистанционным контролем.
Описание и назначение
Изделие входит в серию ЗРК и используется для эффективного и быстрого переключения потоков рабочей среды в системах управления станками, прессами, манипуляторами и другим пневмооборудованием. Исполнение с электропневматическим управлением позволяет интегрировать данную модель в автоматизированные линии с управлением от контроллеров и реле.
Вес и габаритные размеры варьируются в зависимости от исполнения по способу монтажа. Для модели 3РК40Э-2 характерны следующие параметры: длина (L) 196 мм, ширина (B) 110 мм, высота (H) 266 мм. Код ТН ВЭД для подобных изделий – 8481 80 000 9 (арматура для трубопроводов с ручным или другим управлением).
| Наименование модели / параметра |
L, мм |
B, мм |
H, мм |
Масса, кг |
| 3РК40Э-2 (исполнение 2, цилиндрическая резьба) |
196 |
110 |
266 |
~8.2 |
| 3РК40Э-1 (исполнение 1, коническая резьба) |
196 |
110 |
266 |
~8.2 |
| 3РК40Э-3 (стыковое исполнение) |
196 |
110 |
251 |
~8.0 |
Приходит инженер с завода в офис поставщика: «Мне нужен срочно пневмораспределитель 3РК40Э-2, вся линия встала!» Менеджер смотрит в компьютер: «Доставка через три недели». Инженер в отчаянии: «Да у меня за три недели начальство меня самого как распределитель переключит – с работы на биржу труда!»
Технические характеристики
Основные эксплуатационные параметры пневмораспределителя 3РК40Э-2 обеспечивают его стабильную работу в составе ответственных систем. В таблице ниже приведены ключевые данные для серии с электропневматическим управлением.
| Наименование параметра |
Значение для 3РК40Э |
| Условный проход, Ду |
40 мм |
| Номинальное давление, МПа (Рабочее давление) |
1,0 |
| Минимальное рабочее давление, МПа |
0,25 |
| Тип рабочей среды |
Сжатый воздух, очищенный от крупных механических частиц и влаги |
| Диапазон температур эксплуатации |
От +5°C до +50°C (для климатического исполнения УХЛ4) |
| Пропускная способность, Кv |
10,0 м³/час |
| Присоединительные размеры (линейные порты) |
Трубная цилиндрическая резьба G1 ½" (исполнение «2») |
| Вид и номинальное напряжение управления |
Постоянный ток: 24, 48, 110 В.
Переменный ток 50 Гц: 24, 110, 220 В. |
| Время срабатывания (вкл./выкл.), с, не более |
0,1 / 0,125 |
| Утечка воздуха, см³/мин., не более |
150 |
| Максимальная частота включений, Гц |
2,5 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 3РК40Э-2 для модернизации или ремонта пневмосистем обеспечивает ряд технических и эксплуатационных выгод:
Снижение простоев оборудования. Высокая надежность и быстродействие (время срабатывания менее 0.1 с) минимизируют задержки в рабочих циклах автоматических линий.
Увеличение ресурса системы. Конструкция клапана и качественные материалы уплотнений обеспечивают низкую утечку (до 150 см³/мин), что уменьшает непроизводительный расход воздуха и нагрузку на компрессор.
Удобство монтажа и интеграции. Стандартизированные присоединительные размеры (резьба G1 ½") и компактные габариты упрощают установку пневмораспределителя 3РК40Э-2 как в новые, так и в существующие системы.
Стабильность давления в линии. Способность работать в широком диапазоне входных давлений (от 0.25 до 1.0 МПа) гарантирует надежную работу даже при колебаниях в магистрали.
Исполнение 3РК40Э-2 обладает широкой совместимостью с типовыми промышленными источниками управляющего сигнала (24 В DC, 220 В AC), что упрощает его подключение к стандартным шкафам управления.
Принцип работы
Устройство функционирует по схеме 3/2 (три линии, два позиции). В исходном (нормально закрытом или открытом, в зависимости от настройки) положении золотник перекрывает или открывает определенные каналы. При подаче управляющего электрического сигнала на катушку соленоида срабатывает пилотный клапан, который создает давление на управляющий поршень основного золотника. Под действием этого давления золотник перемещается, переключая потоки сжатого воздуха между линиями питания (P), потребителя (A) и сброса (R). После снятия управляющего сигнала золотник возвращается в исходное положение под действием возвратной пружины.
Температурный режим и срок службы
Рекомендуемый диапазон температур окружающей среды для безопасной эксплуатации данной модели составляет от +5°C до +50°C. Оборудование рассчитано на циклическую нагрузку с максимальной частотой включений до 2.5 Гц и может работать в режиме постоянной коммутации. На ресурс работы пневмораспределителя 3РК40Э-2 напрямую влияет несколько факторов: качество подаваемого сжатого воздуха (обязательна фильтрация и осушение), соблюдение пределов по рабочему давлению, а также регулярность сервисного обслуживания. При соблюдении условий эксплуатации устройство обеспечивает длительный и безотказный срок службы.
Область применения и типовое оборудование
Распределители серии 3РК...Э широко применяются в различных отраслях промышленности, где требуется надежное управление пневмоприводами:
Промышленные станки: металлорежущие, деревообрабатывающие, сверлильные и фрезерные станки с пневматическими зажимами, податчиками и механизмами сброса.
Прессовое оборудование: Штамповочные, ковочные и гибочные прессы, где используется управление цилиндрами.
Сборочные автоматические линии и манипуляторы, роботизированные комплексы.
Упаковочное и пищевое оборудование (при условии соответствия требованиям к рабочей среде).
Также пневмораспределитель может входить в состав промышленных гидростанций и насосных групп со смешанным управлением, где используется пневмосигнал для включения/выключения вспомогательных функций.
Условное обозначение модели (расшифровка индекса)
Шифр 3РК40Э-2 формируется по следующему принципу:
| 3РК | Тип изделия – трехлинейный пневмораспределитель. |
| 40 | Условный проход в миллиметрах (Ду=40). |
| Э | Вид управления – электропневматическое. |
| 2 | Способ монтажа – резьбовой с трубной цилиндрической присоединительной резьбой (G). Цифра «1» соответствует конической резьбе (K), «3» – стыковому исполнению. |
Далее в полном обозначении указываются род тока (А – переменный, Д – постоянный), номинальное напряжение и климатическое исполнение (например, УХЛ4).
Типичные ошибки при подборе
Во избежание проблем при монтаже и эксплуатации следует избегать следующих распространенных ошибок:
1. Выбор только по типоразмеру резьбы без учета требуемой пропускной способности (Кv=10 м³/ч для данной модели) и рабочего давления системы.
2. Игнорирование температурного диапазона, особенно при установке в неотапливаемых цехах или на улице (для таких условий требуются специсполнения).
3. Применение распределителя с рабочей средой, не соответствующей паспортным данным (например, неочищенный воздух с влагой и абразивом), что приводит к быстрому износу золотниковой пары и уплотнений.
4. Неверный подбор типа напряжения управления (постоянный/переменный ток и величина вольтажа), что ведет к некорректной работе или поломке соленоидной катушки.
Габаритные и присоединительные размеры
Для проверки монтажной совместимости пневмораспределителя 3РК40Э-2 с существующим оборудованием необходимо сверить его габариты и схему подключения.

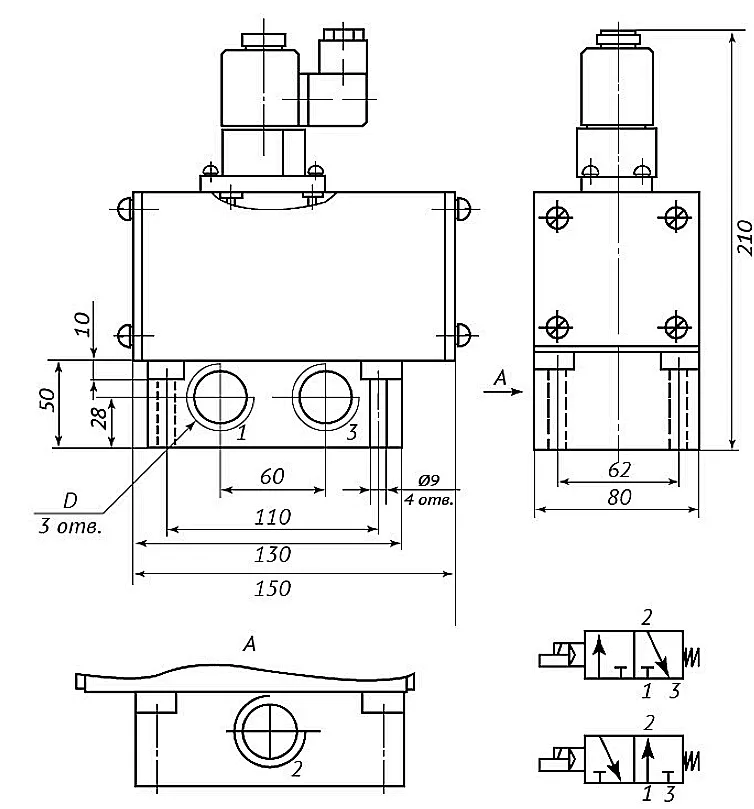

Чертеж общего вида пневмораспределителя 3РК40Э-2 с электропневматическим управлением. Вид спереди и сбоку с основными габаритными размерами.
Схема подключения и вид пневмораспределителя 3РК40Э со стороны монтажной плоскости. Видны порты для подключения линий P, A, R.
Примеры заказа
Для корректного оформления заявки необходимо указать полное обозначение требуемой модификации. Например:
1. 3РК40Э-2А220УХЛ4 – базовая модель с цилиндрической резьбой (2), управлением от переменного тока 220В (А220), климатическим исполнением УХЛ4.
2. 3РК40Э-1Д24УХЛ4 – модель с конической присоединительной резьбой (1) и управлением от постоянного тока 24В (Д24).
3. 3РК40Э-3А220УХЛ4 – модель для стыкового (пластинчатого) монтажа (3).
Наши специалисты помогут подобрать модель пневмораспределителя 3РК40Э-2 под ваши конкретные условия эксплуатации, давлению и типу подключения.
