Пневмораспределитель 3/2 модели 3РК20Э-2 представляет собой трехлинейное устройство с электропневматическим управлением, предназначенное для изменения направления потоков сжатого воздуха в системах промышленной пневмоавтоматики. Основная функция данного клапана – управление пневмоцилиндрами, приводами и другими исполнительными механизмами посредством электрических сигналов, что обеспечивает его интеграцию в автоматизированные контуры управления станками, прессами и технологическими линиями.
Конструкция отличается надежностью и рассчитана на длительную эксплуатацию. Для модели 3РК20Э-2 с условным проходом Ду=20мм и присоединительной резьбой G3/4" масса составляет порядка 4.5 кг. Габаритные размеры (Д x Ш x В) – 150 x 80 x 210 мм. Код ТН ВЭД для данного типа изделий – 8481 20 000 0 (клапаны распределительные для пневматических систем).
Наладчик спрашивает у пневмораспределителя 3РК20Э-2: «Почему ты такой серьезный?» А тот отвечает: «У меня управление электропневматическое, работаю только по сигналу, без самодеятельности!»
Основные технические характеристики
Параметры пневмораспределителя 3/2 с электропневматическим управлением 3РК20Э-2 обеспечивают его стабильную работу в типовых промышленных условиях.
| Параметр | Значение для 3РК20Э-2 |
|---|
| Условный проход, Ду | 20 мм |
| Тип присоединения | G3/4" (трубная цилиндрическая резьба) |
| Номинальное рабочее давление | 1.0 МПа (10 бар) |
| Минимальное давление срабатывания | 0.25 МПа |
| Пропускная способность (Kv) | 5.0 м³/час |
| Тип рабочей среды | Сжатый воздух, очищенный от масла и влаги |
| Напряжение управления | Постоянный ток: 24, 48, 110 В; Переменный ток 50 Гц: 24, 110, 220 В |
| Время срабатывания (включение), не более | 0.1 с |
| Время срабатывания (выключение), не более | 0.125 с |
| Утечка воздуха, не более | 150 см³/мин |
| Максимальная частота включений | 2.5 Гц (150 циклов/мин) |
Преимущества и особенности эксплуатации
Использование пневмораспределителя 3РК20Э-2 в системах управления предоставляет несколько ключевых выгод для производственных и сервисных компаний:
- Высокая надежность и увеличенный ресурс работы. Конструкция из прочных материалов и качественных уплотнений обеспечивает работу на несколько миллионов циклов даже при интенсивной нагрузке.
- Быстрое и точное срабатывание. Время отклика менее 0.1 секунды позволяет использовать распределитель в высокочастотных процессах, минимизируя простои оборудования.
- Универсальность подключения и монтажа. Резьбовое присоединение G3/4" стандартизировано и совместимо с большинством типовых пневмолиний, что упрощает установку и замену.
- Широкий диапазон управляющих напряжений. Возможность работы от постоянного и переменного тока с различными номиналами напряжений (от 24 до 220 В) облегчает интеграцию в существующие электрические схемы управления.
- Энергоэффективность. Низкий уровень утечки воздуха снижает непроизводительный расход сжатого воздуха, способствуя экономии энергии на подготовку рабочей среды.
Принцип работы в составе пневмосистемы
Модель 3РК20Э-2 является распределителем типа 3/2 (три линии, два позиции). В корпусе устройства расположены три основных канала: вход давления (P), выход к потребителю (A) и выхлоп (R). В составе пневмогидравлической станции или другого оборудования сжатый воздух подается на вход P. В исходном состоянии (без управляющего сигнала) канал P-A закрыт, а канал A-R открыт, обеспечивая сброс давления от исполнительного органа.
При подаче электрического сигнала на катушку электромагнита срабатывает пилотный клапан, который перенаправляет управляющее давление на золотник основного распределительного узла. Золотник перемещается, переключая состояние: канал P-A открывается, подавая воздух к потребителю, а канал A-R закрывается. Таким образом, пневмораспределитель с электропневматическим управлением обеспечивает дистанционное и точное управление потоком.
Температурный режим работы и срок службы
Устройство предназначено для эксплуатации в условиях, соответствующих климатическому исполнению УХЛ4. Рекомендуемый диапазон температур окружающей среды и рабочей среды (сжатого воздуха) составляет от -20°C до +40°C. Допускается работа при более низких температурах при условии осушения воздуха и отсутствии конденсата.
Ресурс работы пневмораспределителя 3РК20Э-2 напрямую зависит от условий эксплуатации. Ключевые факторы, влияющие на долговечность: качество подготовки воздуха (отсутствие влаги, масла и абразивных частиц), соблюдение номинального давления (1 МПа), частота и характер циклов работы (непрерывная, циклическая). Регулярное сервисное обслуживание, включая проверку уплотнений и чистоту фильтров, существенно продлевает срок службы.
Область применения и типовое оборудование
Благодаря своей надежности и универсальности, пневмораспределитель 3/2 3РК20Э-2 находит применение в различных отраслях промышленности для управления пневматическими приводами. Типичные сферы использования:
- Металлообработка: Станки с ЧПУ, координатно-расточные и сверлильные станки, манипуляторы для подачи заготовок.
- Прессовое оборудование: Штамповочные и гибочные прессы, прессы для пакетирования отходов.
- Автоматизация производства: Сборочные и упаковочные автоматы, конвейерные системы, роботизированные комплексы.
- Строительная и дорожная техника: Управление ковшами, отбойными молотками, стабилизаторами и другими пневмоприводами.
- Пневмостанции и гидростанции: В составе блоков управления для подачи управляющего давления к более мощным гидрораспределителям.
Расшифровка условного обозначения 3РК20Э-2
Маркировка изделий серии 3РК построена по единой логике, где каждый символ несет информацию о ключевых параметрах:
- 3РК – базовое обозначение серии (трехлинейный распределитель).
- 20 – условный проход, Ду=20мм.
- Э – вид управления: электропневматическое.
- 2 – способ монтажа: резьбовой с трубной цилиндрической присоединительной резьбой (в данном случае G3/4").
- Последующие незафиксированные в коде позиции (в полном заказе) определяют род тока (Д – постоянный, А – переменный), номинальное напряжение и климатическое исполнение (УХЛ4).
Таким образом, код 3РК20Э-2 однозначно определяет модель с заданными проходным сечением, типом управления и подключения.
Габаритные и присоединительные размеры
Для проверки совместимости пневмораспределителя 3РК20Э-2 с уже установленным оборудованием необходимо свериться с его габаритами и посадочными размерами.
| Обозначение размера | Описание | Значение, мм |
|---|
| L | Длина корпуса | 150 |
| B | Ширина корпуса | 80 |
| H | Высота (с электромагнитом) | 210 |
| A | Расстояние между осями крепежных отверстий по длине | 60 |
| C | Расстояние до оси входного порта | 110 |
| E | Расстояние до оси выходного порта | 130 |
| I | Диаметр крепежных отверстий | 10 |
| D | Тип и размер присоединительной резьбы | G3/4" |
| Масса | 4.5 кг |

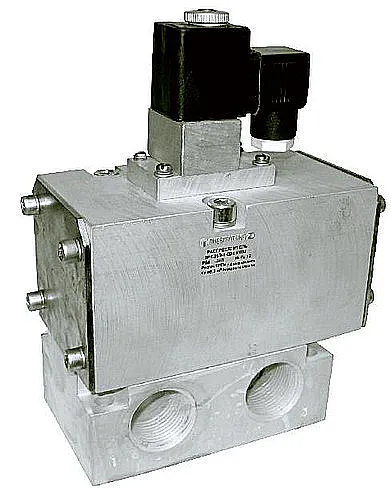

Общий вид модели 3РК20Э-2 с указанием основных элементов конструкции.

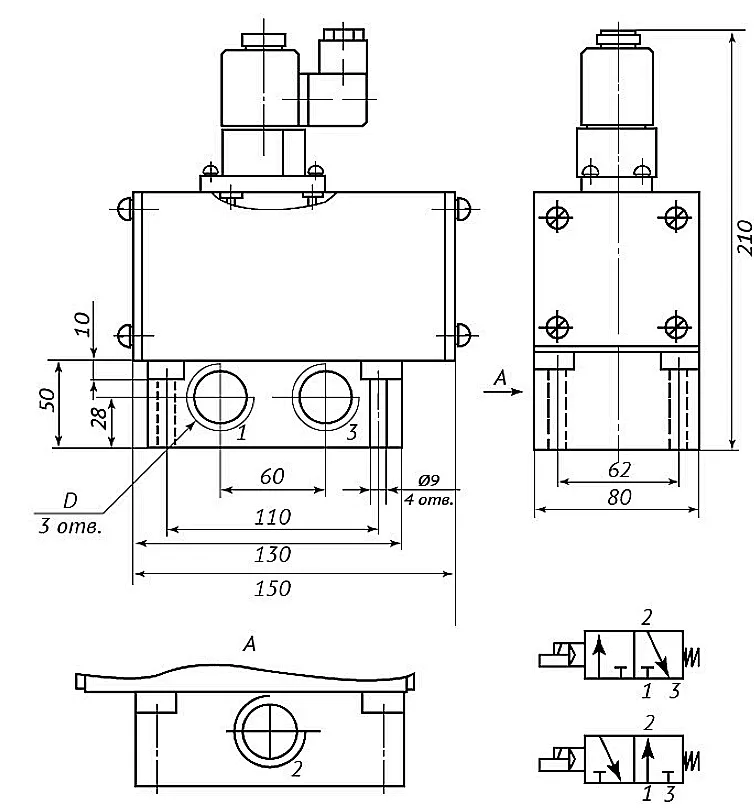

Чертеж с габаритными и присоединительными размерами для монтажа.
Типичные ошибки при подборе
Во избежание проблем при интеграции и эксплуатации обратите внимание на следующие распространенные ошибки:
- Подбор только по типу резьбы (G3/4") без учета номинального давления и необходимой пропускной способности (Kv=5 м³/час). Это может привести к недостаточной производительности или выходу из строя при превышении давления.
- Игнорирование требуемого напряжения и рода тока управления. Несоответствие питающего напряжения катушки приведет к несрабатыванию или перегоранию электромагнита.
- Неучет температурного диапазона эксплуатации. Установка в неотапливаемых помещениях с температурой ниже -20°C без дополнительной подготовки воздуха может вызвать замерзание конденсата и отказ.
- Использование неочищенного рабочего воздуха. Попадание влаги, масла и твердых частиц резко снижает ресурс уплотнений и подвижного золотника.
Примеры оформления заказа
Для заказа пневмораспределителя 3РК20Э-2 укажите полное условное обозначение, включая параметры, не зафиксированные в базовом коде модели:
- Пример 1 (базовая модель с постоянным током): 3РК20Э-2-Д-24 – модель с электропневматическим управлением, постоянный ток 24 В.
- Пример 2 (модель для сети переменного тока): 3РК20Э-2-А-220 – с электропневматическим управлением, переменный ток 220 В, 50 Гц.
- Пример 3 (модель с другим типом резьбы): 3РК20Э-1 – с конической присоединительной резьбой (K?" вместо G3/4").
Наши специалисты помогут точно определить необходимую конфигурацию и артикул под вашу задачу.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию пневмораспределителя 3РК20Э-2 по давлению и расходу?
Основные критерии – номинальное давление в вашей системе (не должно превышать 1 МПа) и требуемый расход воздуха, который должен быть меньше или равен пропускной способности Kv=5 м³/час. Также учитывайте минимальное давление срабатывания (0.25 МПа).
Каковы сроки поставки и условия доставки по России и СНГ?
Стандартные сроки отгрузки со склада в Москве составляют 3-5 рабочих дней. Доставка в регионы России (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ осуществляется транспортными компаниями, сроки зависят от удаленности региона и составляют от 5 до 14 дней. Наличие на складе уточняйте у менеджеров.
Какие условия эксплуатации нужно соблюдать для надежной работы распределителя?
Для пневмораспределителя 3РК20Э-2 критически важно качество рабочей среды: сжатый воздух должен быть очищен от масла, влаги и твердых частиц (класс чистоты не ниже указанного в паспорте). Температура окружающей среды рекомендуется в диапазоне от -20°C до +40°C. При установке на открытой площадке необходима защита от прямого попадания воды и пыли.
Возможна ли замена данного распределителя на аналог для уже работающего оборудования?
Да, наши инженеры помогут подобрать полный аналог или совместимую замену по ключевым параметрам: условному проходу (20 мм), типу и размеру резьбы (G3/4"), номинальному давлению (1 МПа), пропускной способности (5 м³/час) и напряжению управления. Необходимо предоставить параметры заменяемого узла или его маркировку.
