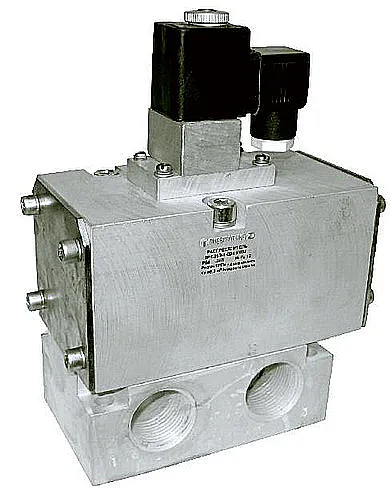

Пневмораспределитель 3/2 с электропневматическим управлением 3РК10Э-2 (Ду=10мм, G3/8")

Электропневматический распределитель ЗРК10Э-2 – стандартизированный элемент систем управления, предназначенный для переключения потоков сжатого воздуха в различных пневматических установках. Его основное применение – направляющие системы станков, прессового оборудования, гидростанций и другой промышленной техники.

Ключевые технические характеристики

Пневмораспределитель 3РК10Э-2 функционирует как трехлинейный переключатель. Единственный условный проход составляет 10 миллиметров, что определяет его для контуров средних расходов. Рабочая среда – очищенный сжатый воздух промышленного качества. Номинальное давление в системе может достигать 1 МПа (10 бар), минимальное значение для уверенного срабатывания составляет 0.25 МПа.

Таблица габаритов и массы данной серии

Справочно: Код ТН ВЭД для изделий данного класса – 8481 20 100 0.

"Вот представь: говорит инженер-пневматику новому пневмораспределителю 3РК10Э-2: «Ты главное давление не порти». А тот ему: «Да я вообще без давления работать не могу! У меня минималка – 0.25 МПа!» Вот и вся философия управления."

Детальные рабочие параметры для версий с электропневматическим управлением

Ключевые эксплуатационные преимущества

Выбор пневмораспределителя 3РК10Э-2 обусловлен рядом его конструктивных и функциональных достоинств.

• Снижение количества простоев. Благодаря высокому ресурсу работы (не менее 1 млн. циклов при штатных условиях) и малому времени отклика (0.08 секунды), оборудование на базе такого распределителя работает стабильно и предсказуемо.
• Простота интеграции. Типовые резьбовые присоединения (например, G3/8-B, как в модели 3РК10Э-2) и компактные габариты упрощают монтаж в действующие пневмосистемы или проектирование новых.
• Стабильность параметров давления. Высокое быстродействие и малая утечка (не более 100 см³/мин) обеспечивают точное поддержание заданных параметров в системе управления, что критически важно для прецизионных операций на станках.
• Совместимость с распространёнными стандартами. Устройство работает с общепромышленными напряжениями и предназначено для эксплуатации с очищенным воздухом, что делает его универсальным решением для большинства цехов.

Как работает пневмораспределитель данной серии

Пневмораспределитель 3РК10Э-2 имеет схему работы 3/2. Это означает наличие трёх линий (портов): подача давления (P), рабочий выход (A) и сброс (R), и двух фиксированных позиций золотника. В исходном состоянии (без напряжения на катушке) порт P заблокирован, а выход A соединён со сбросом R. При подаче электрического сигнала на соленоид происходит перемещение золотника. Давление от линии P перенаправляется на рабочий выход A, приводя в действие исполнительный механизм (пневмоцилиндр, клапан и т.д.). Сброс давления происходит при возвращении золотника в исходное положение. Электропневматическое управление позволяет легко интегрировать устройство в системы с электронным контроллером.

Температурный режим и ресурс

Устройство предназначено для работы в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150. Это подразумевает диапазон температур окружающей среды от +1°C до +40°C при влажности до 80% при температуре +25°C. Режим работы допускает как непрерывную эксплуатацию, так и циклическую нагрузку с высокой частотой включений (до 5.8 Гц для модели Ду10). На ресурс работы напрямую влияет качество рабочей среды (отсутствие конденсата, масел, абразивных частиц), соблюдение пределов рабочего давления и корректность монтажа. Регулярная фильтрация подаваемого воздуха и своевременное сервисное обслуживание значительно продлевают срок службы распределителя.

Применение в промышленности

Электропневматический распределитель серии 3РК, в частности модель 3РК10Э-2, широко используется в различных отраслях промышленности и сервиса. Его можно встретить в составе управляющих систем металлообрабатывающих и деревообрабатывающих станков, прессового оборудования, в пневмогидравлических станциях (гидростанциях). Он устанавливается на автоматизированных линиях сборки, в системах управления технологической арматурой. В сфере обслуживания он применяется в пневмокнематических системах подъёмников и моечного оборудования.

Условное обозначение модели

Шифр 3РК10Э-2 расшифровывается следующим образом: «3РК» – трехлинейный распределитель клапанного типа; «10» – условный проход в миллиметрах; «Э» – электропневматический вид управления; «-2» – вариант монтажа: исполнение с трубной цилиндрической присоединительной резьбой (G3/8-B).

Габаритные и присоединительные размеры

Критически важными размерами для подбора и замены являются:

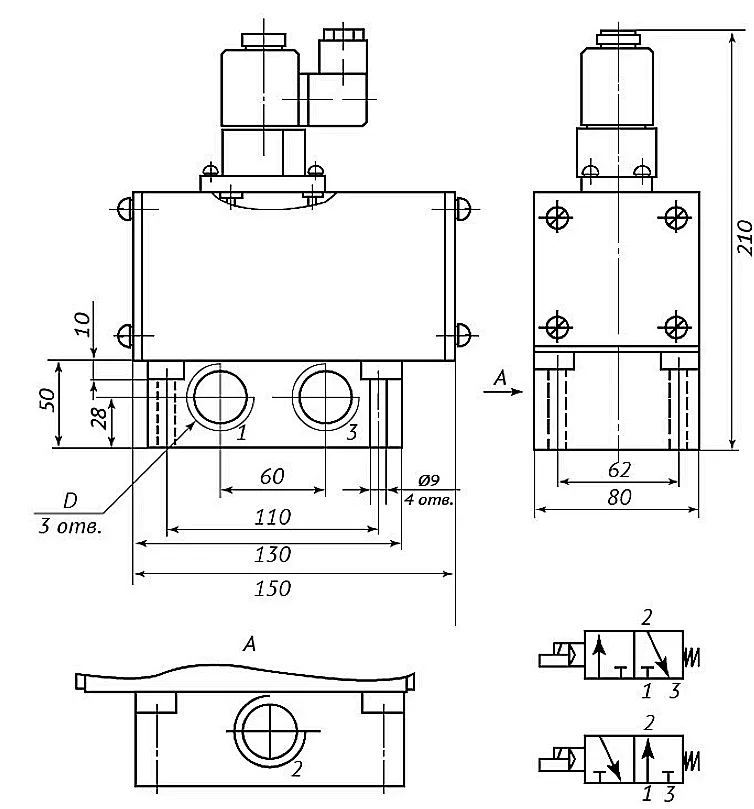

L = 120 мм (общая длина корпуса), B = 64 мм (ширина основания), H = 180 мм (высота с соленоидом). Основное присоединение для рабочей среды – D=G3/8-B (под уплотнительную прокладку). Данные габариты позволяют легко проверить возможность установки пневмораспределителя 3РК10Э-2 в существующую гидравлическую станцию или пневмосхему, сверяясь с чертежом оборудования.

Примеры обозначения для заказа

• 3РК10Э-2 Д 24 УХЛ4: базовая модель Ду10, электропневматическое управление, трубная резьба G3/8-B, питание постоянным током 24В, климатическое исполнение УХЛ4.
• 3РК10Э-2 А 220 УХЛ4: та же модель, но питание переменным током 220В, 50 Гц.
• 3РК10Э-1 Д 110 УХЛ4: модификация с конической присоединительной резьбой (K3/8") вместо трубной цилиндрической.

Распространённые ошибки при выборе

• Выбор только по резьбе, без учёта расхода. Необходимо соотносить пропускную способность (Kv=1.6 м³/час для этой модели) с требованиями системы к расходу воздуха.
• Неучёт напряжения питания катушки. Модель может быть исполнена с питанием постоянным (24В, 48В, 110В) или переменным (24В, 110В, 220В) током. Подбор по параметрам электрической сети обязателен.
• Невнимание к качеству воздуха. Работа на неочищенной или влажной среде резко снижает ресурс соленоида и уплотнений, приводит к залипанию золотника.
• Игнорирование температурного режима при эксплуатации в неотапливаемых цехах или на открытых площадках.

Ключевым элементом надежной пневмосистемы является корректно подобранный пневмораспределитель 3РК10Э-2 или его аналоги.

Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Наши специалисты помогают не только с выбором, но и с подбором аналога под действующую систему. Мы обеспечиваем полный цикл поставок, включая техническую консультацию и гарантийное обслуживание. Доставка осуществляется по всей России и в страны СНГ. Оставьте заявку или свяжитесь с нами через сайт для уточнения деталей и оформления заказа.
