Пневмораспределитель 3РК20Э-1 относится к серии трехлинейных устройств с пятью рабочими портами и электропневматическим управлением, предназначенных для коммутации потоков сжатого воздуха в промышленных системах автоматики и управления. Основная функция данного распределителя – дискретное изменение направления потока сжатого воздуха между источниками питания, исполнительными механизмами и линией сброса.
Описание и назначение
Данная модель пневмораспределителя используется для дистанционного управления пневмоцилиндрами, захватами, поворотными механизмами и другими элементами пневматических систем. Благодаря электромагнитному управлению устройство легко интегрируется в системы с использованием промышленных контроллеров (ПЛК).
Технические характеристики и параметры
Ключевые параметры эксплуатации позволяют точно определить область применения пневмораспределителя 3РК20Э-1.
| Параметр | Значение |
|---|
| Условный проход (Ду) | 20 мм |
| Тип и схема | 3/2 (три линии, два положения) |
| Номинальное рабочее давление | 1,0 МПа (10 бар) |
| Минимальное рабочее давление | 0,25 МПа (2,5 бар) |
| Тип рабочей среды | Сжатый воздух, очищенный от масла и влаги |
| Пропускная способность (Kv) | 5,0 м³/час |
| Присоединительные размеры нагнетательных/управляющих линий | К3/4" (резьба коническая), К1/8" (для управления) |
| Напряжение питания катушки | постоянный ток: 24, 48, 110 В; переменный ток (50 Гц): 24, 110, 220 В |
| Время срабатывания (вкл./выкл.), не более | 0,1 с / 0,125 с |
| Утечка воздуха, не более | 150 см³/мин |
| Максимальная частота включений | 2,5 Гц |
| Климатическое исполнение | УХЛ4 (умеренно-холодный климат, категория размещения 4) |
Габаритные размеры и масса
Точные размеры пневмораспределителя 3РК20Э-1 необходимо учитывать при проектировании пневмошкафов и узлов монтажа.

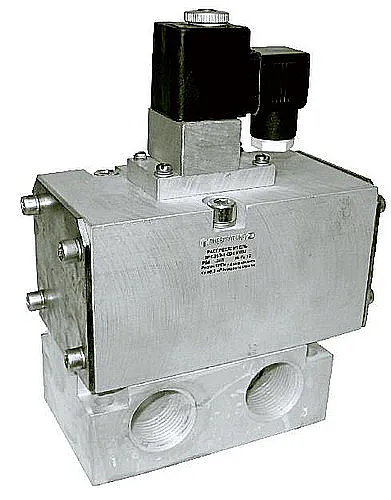

Рис.1. Основной вид пневмораспределителя 3РК20Э-1.

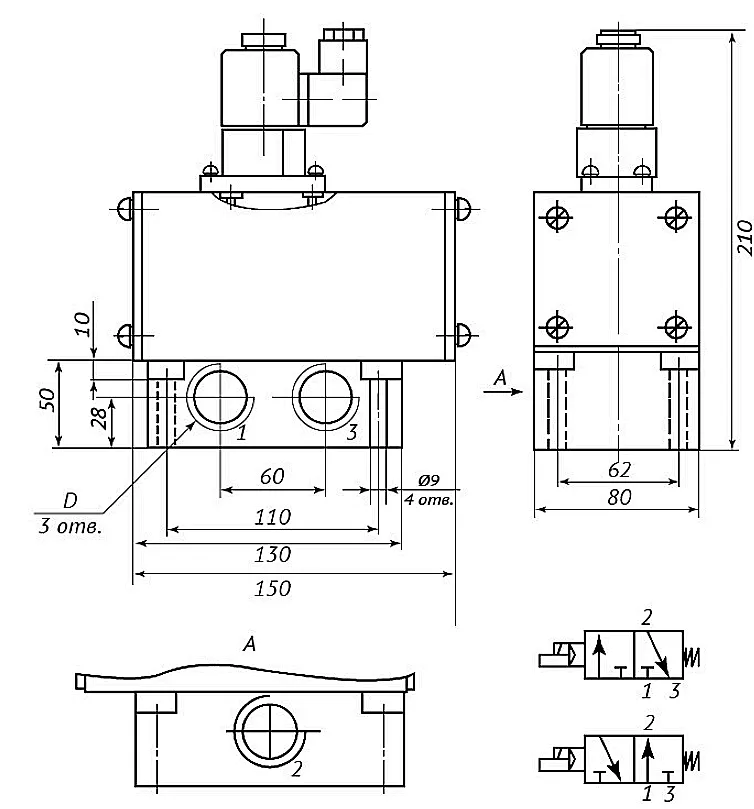

Рис.2. Присоединительные размеры распределителя 3РК20Э-1.
| Модель | L, мм | B, мм | H, мм | Присоединение (D) | Масса, кг |
|---|
| 3РК20Э-1… | 150 | 80 | 210 | К3/4" | 4,5 |
Код ТН ВЭД для данной продукции, как правило, относится к группе 8481 – «Арматура трубопроводная (краны, вентили, клапаны и аналогичные устройства)».
Почему инженеры-пневматики — оптимисты?
Потому что они всегда работают под давлением и при этом еще и считают, что все утечки воздуха — это просто «особенность эксплуатации» их нового пневмораспределителя 3РК20Э-1.
Принцип работы
В исходном (нормально закрытом) положении при отключенной электрокатушке золотниковая система пневмораспределителя 3РК20Э-1 перекрывает подачу воздуха от источника (порт P) к рабочему порту (А). При этом порт А соединен с линией сброса (R). При подаче напряжения на соленоидный привод создается управляющее воздушное усилие, которое перемещает золотник. Это приводит к соединению порта Р с рабочим портом А, обеспечивая подачу сжатого воздуха на исполнительный механизм. Сброс в атмосферу в этом положении блокирован.
Расшифровка условного обозначения
Каждый символ в маркировке описывает конкретные характеристики устройства:
| Позиция в обозначении | Значение для 3РК20Э-1… | Расшифровка |
|---|
| 3РК ХХ Х Х Х Х Х 4 | 3РК | Трехлинейный пневмораспределитель |
| 3РК ХХ Х Х Х Х Х 4 | 20 | Условный проход (номинальный диаметр) 20 мм |
| 3РК ХХ Х Х Х Х Х 4 | Э | Вид управления: электропневматическое |
| 3РК ХХ Х Х Х Х Х 4 | 1 | Способ монтажа: резьбовой с конической присоединительной резьбой |
Остальные позиции (род тока, напряжение, климатическое исполнение) указываются в полной маркировке, завершающейся цифрой «4», обозначающей категорию размещения.
Преимущества и особенности эксплуатации
Использование пневмораспределителя данной серии дает ряд существенных преимуществ:
- Высокая надежность и ресурс работы. Конструкция корпуса и золотниковой пары рассчитана на длительную эксплуатацию в циклическом режиме, что снижает частоту замен и простои оборудования.
- Универсальность подключения. Стандартные присоединительные размеры (коническая резьба К3/4") обеспечивают совместимость с большинством типовых контуров и штуцеров, применяемых в российской промышленности.
- Быстрое время отклика. Время срабатывания менее 0,15 секунды позволяет использовать распределитель в высокоскоростных автоматических циклах, повышая производительность линии.
- Минимизация потерь. Низкий уровень утечки воздуха через уплотнения (до 150 см³/мин) способствует энергоэффективности пневмосистемы.
- Широкий выбор напряжения катушки. Возможность заказа модели под распространенные напряжения питания (24В DC, 220В AC) упрощает интеграцию без использования промежуточных преобразователей.
Температурный режим и срок службы
Модель 3РК20Э-1 предназначена для работы в условиях умеренно-холодного климата (УХЛ4). Рекомендуемый температурный диапазон окружающей среды и рабочей среды составляет от +5°C до +40°C. Ресурс устройства напрямую зависит от условий эксплуатации. Ключевые факторы, влияющие на долговечность:
- Качество и подготовка воздуха. Обязательное наличие фильтра-влагоотделителя и лубрикатора в системе. Загрязнения и конденсат резко увеличивают износ золотниковой пары и уплотнений.
- Соблюдение параметров давления. Работа при давлениях выше номинального (1 МПа) недопустима, работа на нижнем пределе (0,25 МПа) может привести к нестабильному переключению.
- Режим работы. Устройство рассчитано на продолжительный режим работы в составе циклически действующих систем. Частота переключений не должна превышать 2,5 Гц.
Область применения и типы оборудования
Пневмораспределители данной серии нашли широкое применение в различных отраслях промышленности:
- Металлообрабатывающие станки: токарные, фрезерные, сверлильные. Управление зажимными патронами, защитными ограждениями, системой подачи СОЖ.
- Прессовое и штамповочное оборудование. Управление цилиндрами подачи заготовки, выброса готовой детали, блокировкой механизмов.
- Оборудование для упаковки и фасовки. Управление пневмоприводами дозаторов, захватов, транспортировочных линий.
- Манипуляторы и роботизированные комплексы. Управление захватами, поворотными механизмами вспомогательных операций.
- Технологические линии в деревообработке, пищевой и химической промышленности. Где требуется надежное и взрывобезопасное управление.
При замене вышедшего из строя элемента часто возникает потребность в подборе аналога. Пневмораспределитель 3РК20Э-1 является типовым решением, и наши специалисты помогут подобрать совместимую модель под вашу систему на сайте 777-gidra.ru.
Состав ремкомплекта и типовые отказы
Наиболее уязвимыми элементами в процессе эксплуатации являются подвижные узлы и уплотнения.
| Наименование детали | Типовые причины износа |
|---|
| Уплотнительные кольца (манжеты) золотника | Абразивный износ из-за загрязненного воздуха, потеря эластичности при высоких температурах или от контакта с несовместимой смазкой. |
| Возвратная пружина | Усталость металла при работе в режиме высокой частоты циклов, коррозия. |
| Электромагнитная катушка (соленоид) | Перегорание обмотки из-за скачков напряжения, перегрева, нарушения изоляции. |
| Шток и направляющие золотника | Механический износ или задиры при работе без смазки или с абразивными частицами. |
Оригинальные ремкомплекты для пневмораспределителя 3РК20Э-1 позволяют оперативно восстановить работоспособность устройства, что экономичнее покупки нового.
Типичные ошибки при подборе
Избегайте распространенных ошибок, которые приводят к неправильной работе или быстрому выходу из строя:
- Подбор только по типу резьбы. Недостаточно выбирать модель только по присоединительному размеру (К3/4"). Обязательно проверьте соответствие номинальному давлению (1 МПа) и требуемой пропускной способности (Kv=5.0 м³/ч). Несоответствие по расходу вызовет потерю скорости исполнительного механизма.
- Игнорирование типа и качества рабочей среды. Устройство рассчитано на сжатый воздух. Использование иных газов или неочищенного влажного воздуха недопустимо и приведет к коррозии и отказу.
- Невнимание к напряжению катушки. Заказ модели с катушкой на 24В DC для цепи 220В AC выведет ее из строя мгновенно. Уточняйте род тока и номинал в заказе.
- Работа вне температурного диапазона. Установка на открытых площадках или в неотапливаемых цехах с температурой ниже +5°C может привести к заклиниванию из-за конденсата или замерзания смазки в пневмолинии.
Примеры оформления заказа
Для корректного заказа необходимо указать полное условное обозначение, включающее все параметры:
- Базовый заказ: 3РК20Э-1Д24 УХЛ4 – модель с электропневматическим управлением, Ду=20 мм, коническая резьба, катушка постоянного тока на 24В, климатическое исполнение УХЛ4.
- Альтернативное напряжение: 3РК20Э-1А220 УХЛ4 – аналогичная модель, но с катушкой переменного тока на 220В, 50 Гц.
- Другой тип присоединения: 3РК20Э-2… – указание цифры «2» в позиции способа монтажа означает исполнение с трубной цилиндрической резьбой (G). Требует уточнения.
Наши менеджеры помогут расшифровать вашу существующую маркировку и подобрать корректный аналог.
Габаритные и присоединительные размеры для проверки совместимости
Перед заказом пневмораспределителя 3РК20Э-1 убедитесь в соответствии посадочных мест. Основные монтажные размеры: длина L=150 мм, ширина B=80 мм, высота H=210 мм (вместе с катушкой). Межосевое расстояние между крепежными отверстиями, указанное в габаритном чертеже, должно совпадать с вашей монтажной платой. Резьба P (нагнетание) и А (рабочий порт) – K3/4", управляющий порт X (если используется) – K1/8". Для стыковых версий (исполнение «3») необходимо сверяться с чертежом фланца.
