Гидрозамок односторонний Т-1КУ 12/320

Гидрозамок односторонний Т-1КУ 12/320 представляет собой специализированный гидравлический узел, называемый также управляемым обратным клапаном. Основное назначение данного устройства заключается в обеспечении безопасной фиксации положения поршня гидроцилиндра или другого исполнительного механизма при разрыве магистрали или возникновении утечек в золотниковом распределителе. Этот гидрозамок Т-1КУ 12/320 устанавливается в напорную линию между гидрораспределителем и силовым гидроцилиндром.

Описание и назначение изделия

Гидрозамок Т-1КУ 12/320 служит для надёжного запирания рабочей жидкости в полости гидроцилиндра. Устройство свободно пропускает поток от распределителя в цилиндр, но надёжно блокирует обратное движение масла до момента подачи управляющего сигнала на пилотный канал. Конструкцией предусмотрен встроенный разгрузочный клапан, снижающий нагрузку при открывании, и отдельный дренажный канал для отвода утечек из управляющей полости. Исполнение с трубным подключением через резьбу М27х2 позволяет интегрировать гидрозамок Т-1КУ 12/320 в гидравлические системы стационарного и мобильного оборудования.

Инженер спрашивает у механика: «Почему при отключении насоса шпиндель сразу опускается?
Надо было поставить односторонний гидрозамок Т-1КУ 12/320».
Механик отвечает: «Так я же предупреждал, что одного запорного крана мало!»

Технические характеристики гидрозамков серии КУ

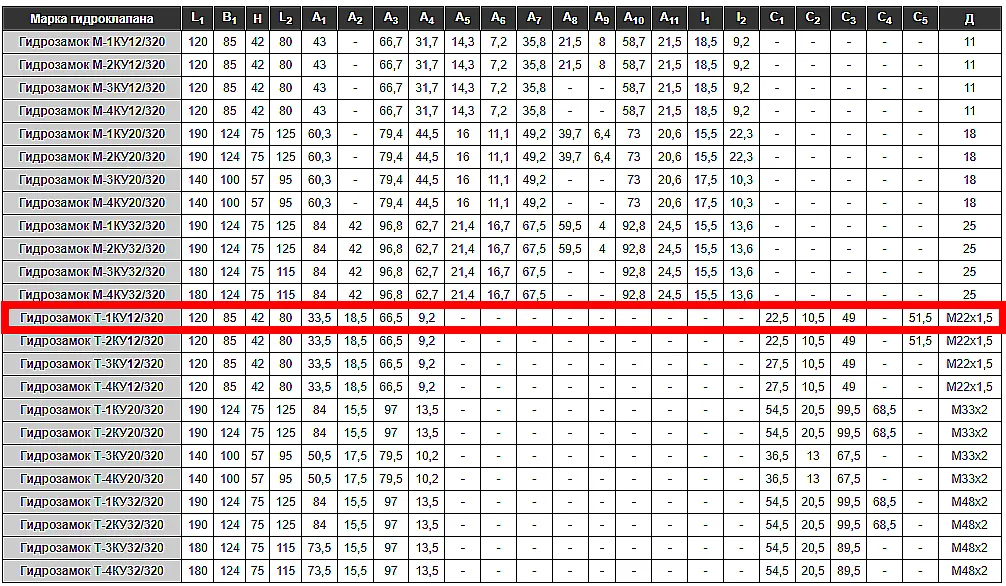

Модельный ряд управляемых гидравлических замков представлен несколькими сериями, различающимися типом подключения и конструктивными особенностями. Параметры ключевых модификаций приведены в таблице.

Преимущества и особенности эксплуатации

Установка гидравлического замка Т-1КУ 12/320 в систему гидропривода обеспечивает ряд эксплуатационных преимуществ для пользователя:

• Повышение безопасности работы оборудования. Исключает самопроизвольное опускание груза или перемещение рабочего органа при разгерметизации напорной магистрали или распределителя.
• Увеличение ресурса гидросистемы. Стабилизирует давление в исполнительной полости, минимизирует гидроудары и продлевает срок службы уплотнений цилиндров.
• Сокращение времени простоя. Надёжная фиксация позволяет проводить работы по обслуживанию насосной станции или распределительной аппаратуры без опускания рабочего органа.
• Универсальность применения. Конструкция гидравлического замка совместима с широким спектром минеральных масел и промышленных гидравлических жидкостей, используемых в отечественном оборудовании.
• Простота монтажа и обслуживания. Трубное подключение по стандартным профилям и доступность ремкомплектов упрощают установку и ремонт.

Принцип работы гидравлического замка

Односторонний гидрозамок Т-1КУ 12/320 функционирует по следующей схеме. При подаче рабочей жидкости от распределителя к исполнительному механизму поток воздействует на запорный элемент (шарик или тарелку), преодолевает усилие слабой пружины и открывает основной канал. Рабочая среда свободно поступает в полость гидроцилиндра. После прекращения подачи давления со стороны распределителя пружина и давление, создаваемое нагрузкой на шток цилиндра, прижимают запорный элемент к седлу, герметично перекрывая обратный поток. Для осуществления обратного хода (например, подъёма груза) необходимо подать управляющее давление на пилотный поршень через отдельный канал. Пилотный поршень воздействует на шток, который открывает запорный элемент, позволяя жидкости из полости цилиндра уйти обратно в бак через распределитель.

Температурный режим работы и ресурс

Номинальный температурный диапазон эксплуатации гидравлического замка Т-1КУ составляет от -20°C до +80°C. Для обеспечения длительного ресурса работы рекомендуется использовать рабочую жидкость, очищенную до уровня чистоты не ниже 19/17/14 по ISO 4406. Основными факторами, влияющими на срок службы устройства, являются: чистота масла, соблюдение допустимых значений давления и расхода, а также регулярность технического обслуживания. При соблюдении паспортных параметров и использовании качественных жидкостей ресурс работы гидрозамка Т-1КУ 12/320 достигает нескольких десятков тысяч циклов.

Область применения и типичное оборудование

Гидрозамки серии КУ активно применяются в различных отраслях промышленности и машиностроения. Установка гидравлического замка Т-1КУ 12/320 целесообразна на следующем оборудовании:

• Прессовое оборудование (гидравлические прессы, ножницы).
• Металлорежущие станки (расточные, фрезерные, шлифовальные).
• Деревообрабатывающие станки и линии.
• Подъёмно-транспортное оборудование (гидравлические домкраты, подъёмники, краны).
• Строительная и коммунальная техника (автокраны, манипуляторы, экскаваторы).
• Спецтехника сельскохозяйственного назначения.
• Гидростанции стационарного и мобильного типа.

Состав ремонтного комплекта и изнашиваемые детали

Наиболее подвержены износу уплотнительные элементы, работающие в условиях высокого давления и перепадов температуры. В ремонтный комплект для гидрозамка Т-1КУ 12/320 обычно входят:

Типичные ошибки при подборе гидрозамка

• Выбор только по присоединительной резьбе. Необходимо учитывать номинальный расход и рабочее давление в системе. Установка устройства с недостаточной пропускной способностью вызовет перегрев и потери.
• Игнорирование типа рабочей среды. Материалы уплотнений могут быть несовместимы с некоторыми видами синтетических или масло-водяных эмульсий.
• Пренебрежение температурным диапазоном. Эксплуатация при температурах ниже минимальной приводит к повышению вязкости масла и замедленному срабатыванию, выше максимальной – к ускоренному старению уплотнений.
• Несоответствие направления действия. Гидрозамок Т-1КУ является односторонним, то есть запирает поток только в одном направлении. Для запирания обеих полостей цилиндра требуется пара таких устройств или специализированный двухсторонний замок.

Расшифровка условного обозначения Т-1КУ 12/320

• Т – тип подключения: трубное присоединение (резьбовое).
• 1 – конструктивное исполнение с одним пилотным управлением и встроенным разгрузочным клапаном.
• КУ – клапан управляемый (гидрозамок).
• 12 – номинальный условный проход в миллиметрах (Dy 12 мм).
• 320 – номинальное рабочее давление в кгс/см² (32 МПа).

Общий вид гидрозамка Т-1КУ 12/320. Видны присоединительные резьбовые порты М27х2 и дренажный канал.

Чертеж с габаритными и присоединительными размерами (слева) и схема типового подключения гидрозамка в гидравлическую цепь (справа). Размеры позволяют оценить место для монтажа и совместимость с существующими трубопроводами.

Примеры оформления заказа

Для заказа гидрозамка Т-1КУ 12/320 необходимо уточнить следующие параметры:

1. Базовая модель: Укажите артикул «Гидрозамок Т-1КУ 12/320». В стандартной поставке изделие готово к установке.
2. Модель с другим условным проходом: При необходимости большего расхода можно выбрать гидрозамок Т-1КУ 20/320 (Dy 20 мм, расход до 100 л/мин).
3. Запрос на ремкомплект: Для технического обслуживания можно заказать комплект уплотнений и изнашиваемых деталей отдельно.

Перед заказом рекомендуем связаться с нашими техническими специалистами через Контакты или по телефону для подтверждения совместимости и наличия нужной модификации.

Ответы на частые вопросы (FAQ)

Как правильно подобрать гидрозамок по давлению и расходу?
Основными критериями являются номинальное давление в системе гидропривода (до 32 МПа для данной модели) и максимальный расход рабочей жидкости через участок установки (до 40 л/мин для Т-1КУ 12/320). Необходимо также учитывать тип присоединения – трубное или плиточное.

Какие сроки поставки действуют для российских регионов?
Стандартные модели, включая гидравлический замок Т-1КУ 12/320, часто есть в наличии на складе. Доставка по Москве и Санкт-Петербургу осуществляется в течение 1-2 дней, в регионы России (Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) – от 3 до 7 рабочих дней в зависимости от удалённости. В страны СНГ сроки и условия доставки уточняются индивидуально.

Как условия эксплуатации влияют на работу замка (мороз, пыль, качество масла)?
Эксплуатация допускается при температуре окружающей среды от -20°C до +80°C. При работе в пыльных помещениях важно обеспечить целостность резиновых защитных чехлов на штоках. Качество масла критично: рекомендованы масла групп ИГП, ВМГЗ с уровнем загрязнённости не ниже 19/17/14 по ISO 4406. Использование некондиционной жидкости резко сокращает ресурс уплотнений и запорного узла.

Возможна ли замена данного гидрозамка на аналог с другими параметрами подключения?
Да, наши специалисты готовы подобрать функциональный аналог из каталога бренда ГИДРАВЛИК или других производителей. Подбор ведётся по давлению, расходу, типу рабочей среды и присоединительным размерам. Для корректного подбора необходимо предоставить параметры вашей системы либо указать модель заменяемого узла.

Завершение и условия сотрудничества

Гидрозамок односторонний Т-1КУ 12/320 производства бренда ГИДРАВЛИК – это проверенное решение для обеспечения безопасной и стабильной работы гидравлических систем под высоким давлением. Устройство отличается высокой надёжностью, простотой монтажа и обслуживания. Поставка осуществляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и стран СНГ. Наши технические специалисты готовы оказать консультацию по подбору оборудования, совместимости с существующими системами и помочь с оформлением заказа. Для получения актуальных цен, информации о наличии и условиях доставки оставьте заявку через сайт 777-gidra.ru или свяжитесь с нами по телефону.
