Гидрозамок односторонний Т-1КУ 32/320 представляет собой гидравлический управляемый обратный клапан трубного присоединения. Основное функциональное назначение – обеспечение надежной фиксации исполнительного механизма (гидроцилиндра) в заданном положении путем предотвращения обратного потока рабочей жидкости при неконтролируемых сдвигах из-за утечек в гидрораспределителе или иных элементах системы.
Описание и назначение узла
Гидрозамок односторонний Т-1КУ 32/320 предназначен для установки в высоконагруженных гидравлических системах станков, прессового оборудования, строительной и грузоподъемной техники. Исполнение модели Т-1КУ, в отличие от базовых, включает в себя встроенный разгрузочный клапан и отдельный дренажный канал для управляющего узла, что обеспечивает более плавное и контролируемое возвращение штока гидроцилиндра в исходное состояние.
Общие габариты, вес и код ТН ВЭД
Типичные массогабаритные показатели для данной серии моделей с условным проходом 32 мм составляют вес около 8,4 кг и габариты 190х124х75 мм (длина х ширина х высота). Диапазон размеров и веса внутри всего ряда Т-КУ варьируется в зависимости от присоединительного размера. Код ТН ВЭД для подобных гидравлических арматур, используемых для управления потоком жидкости или газа, чаще всего относится к группе 8481.
| Параметр | Значение для серии Т-КУ 32 | Единица измерения |
|---|
| Условный проход (Ду) | 32 | мм |
| Типичная масса | 8,4 | кг |
| Типичные габариты (LxWxH) | 190х124х75 | мм |
На рисунке представлен общий вид гидрозамка Т-1КУ 32/320 в стандартном исполнении с монтажными фланцами.
Приходит инженер на завод, смотрит на новый пресс, а там гидрозамок односторонний Т-1КУ 32/320 стоит. Спрашивает у механика: «А он точно держит?» Механик отвечает: «Держит. Пока мы сантехника не позовем – ничего не сдвинется!»
Технические характеристики гидрозамков серии Т-КУ и М-КУ
Основные технические параметры линейки гидрозамков одностороннего действия Т-КУ и их аналогов М-КУ представлены в сводной таблице. Ключевыми отличиями между сериями являются конструктивные особенности корпуса и присоединения, что сказывается на габаритах и весе при схожих гидравлических параметрах.
| Модель гидрозамка | Условный проход, мм | Рабочее давление | Производительность (ном. расход), л/мин | Масса, кг | Габаритные размеры (ДхШхВ), мм |
|---|
| Номинальное, МПа | Максимальное, МПа |
|---|
| Гидрозамок Т-1КУ 12/320 | 12 | 32 | 35 | 40 | 2,6 | 120х85х42 |
| Гидрозамок Т-1КУ 20/320 | 20 | 32 | 35 | 100 | 8,9 | 190х124х75 |
| Гидрозамок Т-1КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 190х124х75 |
| Гидрозамок М-3КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 180х124х75 |
| Гидрозамок Ф1КУ 50/31 | 50 | 32 | 35 | 630 | 38,5 | 270х136х285 |
В условиях длительной эксплуатации гидравлическое оборудование, такое как гидрозамок односторонний Т-1КУ 32/320, подвержено воздействию высокого давления и переменных нагрузок.
Преимущества и особенности эксплуатации
- Повышенная безопасность и точность позиционирования. Надежно удерживает цилиндр в заданном положении даже при падении давления в напорной линии или наличии утечек в золотниковом распределителе.
- Увеличение ресурса гидросистемы. Предотвращает нежелательные движения и рывки, снижая ударные нагрузки на трубопроводы и соединения.
- Оптимизация процесса управления. Наличие управляющего порта позволяет открывать обратный ход жидкости дистанционно и контролируемо, что важно для автоматизированных линий.
- Стабильность работы при высоких давлениях. Рассчитан на номинальное давление 32 МПа и пиковые нагрузки до 35 МПа, что делает его подходящим для мощного прессового и металлообрабатывающего оборудования.
- Унификация и удобство монтажа. Стандартизированное трубное присоединение упрощает врезку в существующие магистрали, а компактные габариты облегчают установку в ограниченном пространстве.
Принцип работы гидрозамка одностороннего действия
Гидравлический замок Т-1КУ устанавливается в линию между гидрораспределителем и поршневой полостью исполнительного цилиндра. В прямом направлении (от насоса к цилиндру) рабочая жидкость свободно проходит, отжимая шариковый или тарельчатый запорный элемент пружиной. В обратном направлении поток жидкости плотно прижимает запорный элемент к седлу, создавая герметичное соединение и блокируя движение штока. Для возврата цилиндра в исходное положение необходимо подать управляющее давление на соответствующий порт узла. Это действие смещает управляющий поршень, который механически отжимает запорный элемент от седла, открывая путь жидкости в сливную линию. Встроенный разгрузочный клапан позволяет регулировать скорость и плавность этого процесса. Установка гидрозамка одностороннего Т-1КУ 32/320 является стандартной практикой для обеспечения безопасности при работах с поднятым грузом.
Температурный режим работы и срок службы
Клапан предназначен для работы с минеральными маслами типа ИГП, ВМГЗ, а также другими рабочими жидкостями, совместимыми с материалами уплотнений (резина, фторопласт) в температурном диапазоне от -20°C до +80°C. Допускается работа в режиме непрерывного действия при соблюдении пределов номинального давления и расхода. Основными факторами, влияющими на ресурс устройства, являются: качество и чистота рабочей жидкости (рекомендуемый класс фильтрации не грубее 15-20 мкм), отсутствие кавитации, коррозионная стойкость среды, а также своевременность сервисного обслуживания (контроль состояния уплотнений). При соблюдении условий эксплуатации средний срок службы изделия составляет несколько десятков тысяч рабочих часов.
Область применения и типы оборудования
Односторонние гидрозамки серии Т-КУ активно используются в различных отраслях промышленности:
- Металлообработка: гидравлические прессы, гибочные и ковочные машины, координатные столы.
- Строительная и дорожная техника: автокраны, подъемники, экскаваторы с гидравлическим захватом, буровые установки.
- Станочное оборудование: тяжелые фрезерные и токарные станки с ЧПУ, оборудование для литья под давлением.
- Специальные установки: испытательные стенды, стенды для калибровки, гидравлические домкраты и силовые приводы.
Гидрозамок односторонний Т-1КУ 32/320 часто применяется в гидростанциях и насосных группах, требующих точного позиционирования рабочего органа.
Габаритные и присоединительные размеры

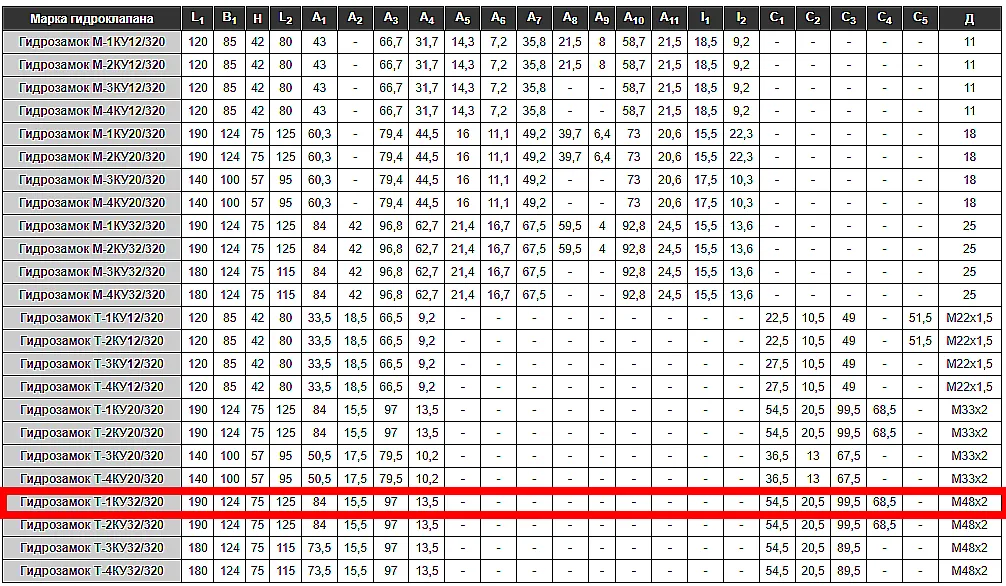

Для корректного монтажа необходимо учитывать межосевое расстояние отверстий под крепеж, диаметры и шаг резьбы портов (P – вход давления, A – выход на цилиндр, X – управляющий сигнал, T/Y – дренаж). При замене аналогичного узла следует сверить не только условный проход (Ду 32), но и расположение отверстий, а также тип уплотнения (резьбовое/торцовое).
Состав ремкомплекта и часто заменяемые детали
Для проведения технического обслуживания или ремонта гидрозамка одностороннего Т-1КУ 32/320 может потребоваться ремкомплект, включающий следующие изнашиваемые компоненты:
| Наименование детали | Типовое количество | Причина износа |
|---|
| Уплотнительные кольца (O-ring) основного золотника | 1-2 шт. | Постоянное воздействие давления, высокие температуры, несовместимость с рабочей средой. |
| Уплотнения управляющего поршня | 1 комплект | Циклическое движение, воздействие управляющего давления. |
| Пружина запорного элемента | 1 шт. | Усталость металла от циклических нагрузок. |
| Прокладки/шайбы корпусных соединений | 1 комплект | Механическая деформация при затяжке, температурные деформации. |
| Шарик или тарелка запорного элемента | 1 шт. (при наличии) | Абразивный износ, ударные нагрузки при гидроударах. |
Типичные ошибки при подборе гидрозамка
- Подбор только по диаметру присоединения. Необходимо учитывать рабочее давление в системе и максимальный расход жидкости, который должен быть равен или превышать потребление цилиндра.
- Неверный выбор типа рабочей среды. Материалы уплотнений гидрозамка Т-1КУ 32/320 рассчитаны на минеральные масла. Использование с фосфатными эфирами или другими агрессивными жидкостями без подтверждения совместимости приведет к быстрому выходу из строя.
- Игнорирование необходимости дренажа управляющей полости. Для корректной работы модели с дренажным каналом (как у Т-1КУ) его необходимо правильно подключить к баку, иначе возможны некорректное срабатывание или повреждение уплотнений.
- Установка без фильтрации рабочей жидкости. Попадание крупных механических частиц под запорный элемент приведет к его неплотному закрытию и потере функции блокировки.
Условное обозначение модели
Маркировка Т-1КУ 32/320 расшифровывается следующим образом:
- Т – обозначение серии или типа корпуса (трубное присоединение).
- 1 – вариант исполнения (модификация, наличие дополнительных опций, например, разгрузочного клапана).
- КУ – клапан управляемый (гидрозамок).
- 32 – условный проход в миллиметрах.
- 320 – номинальное рабочее давление (32 МПа, умноженное на 10).
Примеры заказа гидрозамка
При заказе необходимо уточнять полное обозначение и требуемую комплектацию:
- Базовая поставка: Гидрозамок односторонний Т-1КУ 32/320, исполнение стандартное, без ремкомплекта.
- Поставка с запасными частями: Т-1КУ 32/320 + стандартный ремкомплект уплотнений.
- Подбор аналога: При необходимости замены устаревшего или снятого с производства клапана инженеры компании ГИДРАВЛИКА помогут подобрать современный аналог серии Т-КУ или М-КУ по техническим параметрам и присоединительным размерам.
