Описание и назначение гидрозамка Т-2КУ 20/320
Односторонний гидрозамок Т-2КУ 20/320 представляет собой управляемый гидравлический обратный клапан, предназначенный для обеспечения безопасного положения исполнительных механизмов в гидросистемах. Его основная функция – блокировка неконтролируемого движения гидроцилиндров или гидромоторов под нагрузкой при наличии утечек в распределителе. Гидрозамок односторонний Т-2КУ 20/320 устанавливается между гидрораспределителем и исполнительным элементом, гарантируя фиксацию нагрузки даже в случае полной остановки насосной станции.
Код ТН ВЭД 8481 80 190 0.
Вес и габаритные размеры
Вес гидрозамка составляет 8,9 кг. Габаритные размеры модели Т-2КУ для присоединительного размера 20 мм составляют 190x124x75 мм (длина x ширина x высота).
| Параметр | Значение |
|---|
| Вес | 8,9 кг |
| Габаритные размеры (ДхШхВ) | 190x124x75 мм |
| Условный проход | 20 мм |
Приходит инженер на завод и спрашивает: «Почему цилиндр опускается сам, когда никого нет?». Ему отвечают: «Утечки в распределителе». Он кивает: «Значит, нужен надежный гидрозамок односторонний, чтобы все было под контролем».
Технические характеристики и параметры
| Гидрозамки серий М-КУ, Т-КУ, Ф-КУ |
|---|
| Марка гидрозамка | Условный проход, мм | Давление ном./макс., МПа | Расход рабочей жидкости, л/мин | Вес, кг |
|---|
| Гидрозамок М-2КУ 12/320 | 12 | 32 / 35 | 40 | 2,6 |
| Гидрозамок Т-2КУ 12/320 | 12 | 32 / 35 | 40 | 2,6 |
| Гидрозамок М-1КУ 20/320 | 20 | 32 / 35 | 100 | 8,9 |
| Гидрозамок Т-2КУ 20/320 | 20 | 32 / 35 | 100 | 8,9 |
| Гидрозамок Т-1КУ 32/320 | 32 | 32 / 35 | 250 | 8,4 |
| Гидрозамок Т-2КУ 32/320 | 32 | 32 / 35 | 250 | 8,4 |
| Гидрозамок Ф1КУ 50/31 | 50 | 32 / 35 | 630 | 38,5 |
| Гидрозамок Ф1КУ 80/32 | 80 | 32 / 35 | 1600 | 99 |
Преимущества и особенности эксплуатации
Монтаж гидрозамка Т-2КУ 20/320 в систему обеспечивает ряд значимых эксплуатационных преимуществ:
- Повышение безопасности и стабильности работы: Управляемый односторонний гидрозамок полностью исключает самопроизвольное опускание нагрузки из-за внутренних утечек в гидрораспределителе.
- Увеличение ресурса гидросистемы: Защита от ударных нагрузок и гидроударов при срабатывании блокировки продлевает срок службы цилиндров и трубопроводов.
- Универсальность подключения: Гидрозамок односторонний Т-2КУ 20/320 имеет трубное (резьбовое) присоединение, что упрощает его интеграцию в типовые гидравлические схемы.
- Наличие дренажного канала: Специальный канал в управляющем узле модели Т-2КУ обеспечивает стабильное давление управления и предотвращает его блокировку.
- Снижение эксплуатационных затрат: Эффективное удержание груза позволяет использовать гидросистемы с менее герметичными, но более доступными распределителями, без риска аварийных ситуаций.
Принцип работы гидравлического замка
Односторонний гидрозамок Т-2КУ функционирует по принципу управляемого обратного клапана. Рабочая жидкость свободно поступает из напорной линии распределителя к исполнительному механизму, преодолевая усилие слабой пружины и открывая запорный элемент. При прекращении подачи давления с основной линии и возникновении обратного потока от нагрузки, запорный элемент под действием давления в полости механизма и подпитки от пружины герметично садится в седло, полностью блокируя движение.
Для снятия блокировки и обеспечения возврата механизма требуется подать управляющее давление на специальный контрольный порт гидрозамка Т-2КУ 20/320. Это давление преодолевает силу основного запорного элемента и открывает проход для обратного потока жидкости в бак. Наличие отдельного дренажа в данной модели обеспечивает точный и надежный сброс управляющего давления, что критично для работы в высоконагруженных системах.
Температурный режим и ресурс работы
Гидрозамок односторонний рассчитан на работу с минеральными маслами, водно-масляными эмульсиями и другими неагрессивными жидкостями в диапазоне температур от -30°C до +80°C. Рекомендуемый режим работы – непрерывный. На долговечность узла напрямую влияет качество рабочей среды: чистота масла, отсутствие абразивных частиц и воды. Использование фильтров тонкой очистности (не ниже 10 мкм) существенно увеличивает межсервисный интервал. При соблюдении параметров давления (не более 35 МПа) и регулярном техническом обслуживании ресурс гидрозамка составляет несколько десятков тысяч рабочих циклов.
Область применения и типовое оборудование
Гидравлический замок Т-2КУ 20/320 применяется в промышленных и мобильных гидросистемах, требующих надежного удержания нагрузки в выдвинутом положении.
- Мобильная техника: Грузоподъемные машины (автокраны, автовышки, манипуляторы), дорожная и строительная техника (экскаваторы, бульдозеры с гидрофицированным оборудованием).
- Стационарное промышленное оборудование: Прессы (гидравлические, штамповочные), станки с ЧПУ, металлообрабатывающие центры, подъемно-транспортные системы.
- Специальные установки: Испытательные стенды, стенды для ремонта гидроагрегатов, технологические линии с вертикально перемещаемыми узлами.
Состав ремкомплекта и часто заменяемые элементы
Основными расходными элементами в гидрозамке являются уплотнения, подверженные естественному износу.
| Наименование элемента | Условия повышенного износа |
|---|
| Уплотнительные кольца (кольца круглого сечения) | Работа на загрязненном масле, высокие температуры, несоблюдение давления. |
| Манжеты штока управляющего поршня | Попадание абразивных частиц, несоосность при монтаже. |
| Пружины (запорного элемента и управления) | Усталость металла при длительной циклической работе. |
| Запорный золотник/шарик и седло | Гидроудары, кавитация, работа на жидкостях, не соответствующих техническим условиям. |
Типичные ошибки при подборе гидрозамка
- Выбор только по присоединительной резьбе: Игнорирование параметров номинального расхода (100 л/мин для Т-2КУ 20/320) и максимального давления (35 МПа) ведет к преждевременному выходу из строя или недостаточной герметичности.
- Неучет типа рабочей среды: Применение гидрозамка с маслами на синтетической основе или специальными жидкостями без проверки совместимости материалов уплотнений.
- Пренебрежение температурным диапазоном: Установка в системы, работающие за пределами -30°C…+80°C, может привести к потере эластичности уплотнений или заклиниванию.
- Отсутствие фильтрации: Монтаж без фильтра тонкой очистки резко снижает ресурс работы гидрозамка Т-2КУ 20/320.
Условное обозначение модели Т-2КУ 20/320
Маркировка гидравлического замка расшифровывается следующим образом:
- Т – Тип присоединения (Т – трубное, резьбовое).
- 2 – Конструктивное исполнение (наличие дренажа управляющей полости).
- КУ – Клапан Управляемый.
- 20 – Условный проход, мм.
- 320 – Номинальное рабочее давление, условно обозначенное как 32 МПа (320 бар).

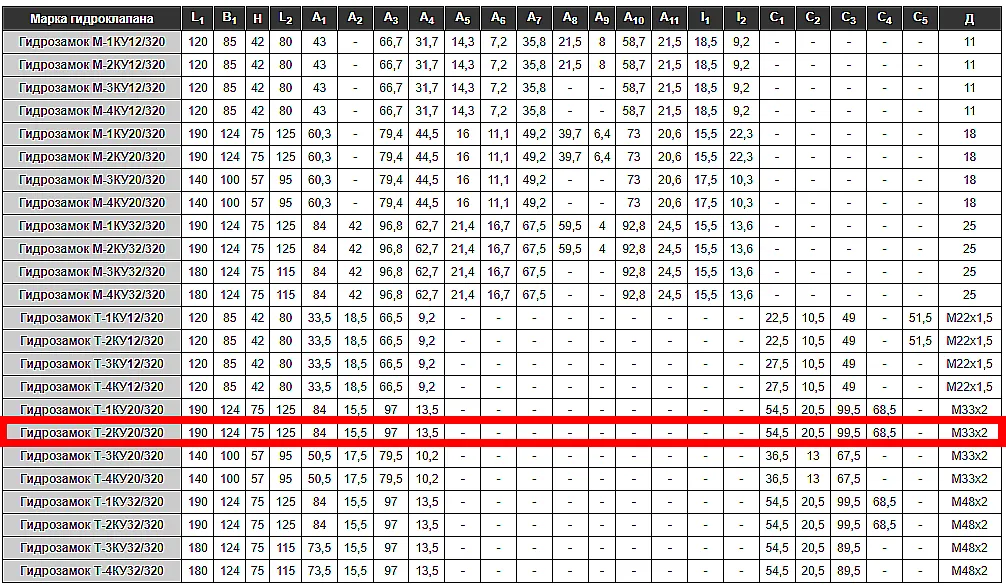

Габаритные и присоединительные размеры
Для корректного монтажа необходимо сверить монтажные размеры гидрозамка Т-2КУ 20/320 с чертежами или самой конструкцией. Узел имеет три основных порта: входной (А), выходной (В) к цилиндру и управляющий (Х). Расстояния между центрами отверстий, тип резьбы (как правило, М27х2 или аналогичная метрическая) должны соответствовать параметрам устанавливаемого оборудования.
Общий вид гидрозамка Т-2КУ 20/320 с указанием габаритных и присоединительных размеров.
Чертеж гидрозамка Т-2КУ 20/320, вид сверху с посадочными размерами.
Схематичное изображение подключения одностороннего гидрозамка в гидравлическую цепь управления цилиндром.
Примеры заказа гидравлических замков серии Т1-КУ
Для корректного оформления заказа уточните параметры вашей системы.
- Пример 1 (базовая модель): Гидрозамок односторонний Т-2КУ 20/320 – для системы с расходом до 100 л/мин, давлением 32 МПа и трубным подключением.
- Пример 2 (другой условный проход): Гидрозамок Т-1КУ 32/320 – для систем с большим расходом (до 250 л/мин) и аналогичным давлением.
- Пример 3 (другое исполнение): Гидрозамок М-2КУ 20/320 – модель с фланцевым присоединением для тех же параметров.
Для подбора правильной модификации, уточнения наличия и стоимости оставьте заявку через сайт или свяжитесь с нашими техническими специалистами.
Поставки и техническая поддержка
Производитель гидравлических компонентов ГИДРАВЛИК поставляет надежную и проверенную продукцию для ответственных узлов. Компания-поставщик ГИДРАВЛИКА обеспечивает полный цикл обслуживания: от подбора аналога под вашу существующую систему до поставки и сервисной поддержки. Мы осуществляем доставку оборудования по всей территории Российской Федерации и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Наши инженеры готовы предоставить консультацию по монтажу и эксплуатации гидрозамка Т-2КУ 20/320. Все вопросы и заявки принимаются через сайт https://777-gidra.ru или в разделе Контакты.
