Гидрозамок односторонний Т-4КУ 32/320

Гидрозамок односторонний Т-4КУ 32/320 представляет собой гидравлический управляемый обратный клапан, предназначенный для точного блокирования потока рабочей жидкости. Данное устройство монтируется в разрыве линии между гидрораспределителем и исполнительным механизмом, таким как гидроцилиндр или гидромотор. Основная его функция — предотвращение самопроизвольного смещения или опускания механизма под действием внешней нагрузки из-за незначительных утечек в золотниковой паре распределителя.

Описание и основные параметры

Гидравлический замок модели Т-4КУ 32/320 свободно пропускает масло в прямом направлении к исполнительному устройству. Обратный поток перекрывается герметично, с практически нулевой протечкой. Для разблокировки и обеспечения обратного хода механизма требуется подать управляющий гидравлический сигнал на специальный канал клапана. Конструкция включает встроенный дренаж управляющего узла, объединенный с основной системой. Тип подключения — трубный (резьбовой) с диаметром условного прохода 32 миллиметра.

Основные массогабаритные показатели и код товарной номенклатуры приведены в таблице.

Приходит инженер на склад и просит: "Дайте мне гидрозамок односторонний, самый надежный". Кладовщик, не глядя, протягивает ему Т-4КУ 32/320 и говорит: "Этот назад пути не даст, проверено".

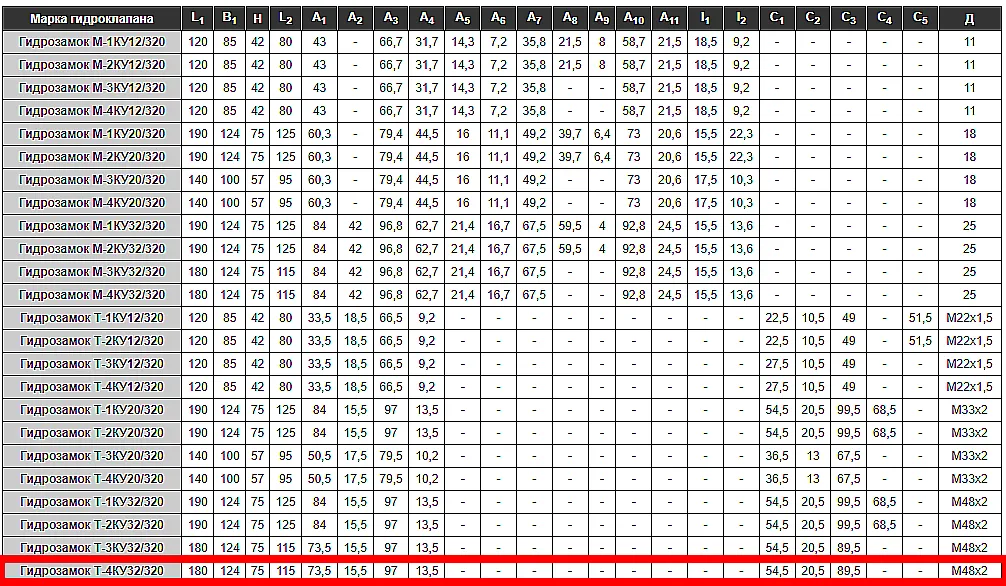

Технические характеристики гидрозамков серии КУ

В таблице ниже представлены ключевые эксплуатационные параметры для модельного ряда управляемых обратных клапанов, включая интересующий нас гидрозамок односторонний Т-4КУ 32/320. Данные помогут провести корректный подбор аналога или сравнение с существующей гидроаппаратурой.

Преимущества и особенности эксплуатации

Использование в гидроприводе гидрозамка одностороннего Т-4КУ 32/320 предоставляет ряд технических и эксплуатационных выгод:

Повышение безопасности и точности: устройство гарантирует фиксацию исполнительного механизма в заданном положении, исключая неконтролируемые сдвиги под нагрузкой, что критично для прессового и подъемного оборудования.

Снижение эксплуатационных расходов: герметичное запирание обратного потока минимизирует потери мощности и препятствует «просадкам» давления в системе, увеличивая общий ресурс гидроагрегатов.

Удобство интеграции: стандартное трубное присоединение с резьбой упрощает монтаж как в новые, так и в модернизируемые гидросистемы, включая насосные группы и гидростанции.

Адаптивность к среде: клапан рассчитан на работу с индустриальными минеральными маслами и различными типами рабочих жидкостей на нефтяной основе при условии соблюдения требований по фильтрации.

Стабильность в широком диапазоне: гидрозамок односторонний Т-4КУ 32/320 демонстрирует стабильную работу как при номинальном давлении 32 МПа, так и при кратковременных пиковых нагрузках до 35 МПа.

Принцип работы в гидросистеме

Рабочая жидкость от насосной установки под давлением поступает через гидрораспределитель на входной порт гидрозамка. Внутренний запорный элемент (золотник или шарик) под действием давления смещается, открывая проход для потока к исполнительному механизму. При прекращении подачи или попытке обратного потока со стороны механизма запорный элемент прижимается к седлу, блокируя линию. Для разблокировки и обеспечения обратного хода на управляющий порт гидрозамка Т-4КУ 32/320 подается давление от вспомогательной линии распределителя. Это давление преодолевает усилие пружины и основное давление в заблокированной линии, смещая запорный элемент и открывая путь для возврата жидкости в бак.

Температурный режим и ресурс работы

Рекомендуемый диапазон температур рабочей среды для гидрозамка одностороннего Т-4КУ 32/320 составляет от -20°C до +80°C. При использовании специальных уплотнений диапазон может быть расширен. Клапан рассчитан на продолжительную работу в циклических режимах с частыми пусками и остановами. Срок службы напрямую зависит от качества применяемого масла, наличия и состояния системы фильтрации, а также от соблюдения предельных параметров по давлению и расходу. Регулярное сервисное обслуживание, включая визуальный осмотр и замену уплотнительных элементов при необходимости, позволяет максимально увеличить ресурс устройства.

Область применения и типы оборудования

Гидравлический замок данной модели находит применение в разнообразных отраслях промышленности и спецтехники. Его устанавливают в гидроприводах металлорежущих и кузнечно-прессовых станков, технологических линиях, штамповочном оборудовании. Он незаменим в строительной и дорожной технике (экскаваторы, автокраны, манипуляторы), в лесозаготовительных машинах и подъемниках. Гидрозамок односторонний Т-4КУ 32/320 часто интегрируется в схемы стационарных гидростанций, обеспечивающих работу нескольких производственных единиц.

Типичные ошибки при подборе гидрозамка

Избегайте следующих распространенных ошибок при выборе управляемого обратного клапана для вашей системы:

Ориентация только на диаметр подключения: совпадение резьбы не гарантирует корректной работы. Необходимо убедиться, что номинальный расход (для Т-4КУ 32/320 это 250 л/мин) и рабочее давление (32 МПа) соответствуют параметрам вашей гидросистемы.

Игнорирование типа рабочей среды: класс чистоты и вязкость масла должны соответствовать требованиям, указанным в технической документации на гидрозамок. Использование нерегламентированных жидкостей может привести к ускоренному износу.

Пренебрежение температурным диапазоном: эксплуатация при температурах, выходящих за допустимые пределы, может вызвать заклинивание клапана или разрушение уплотнений, особенно в условиях открытых площадок или неотапливаемых цехов.

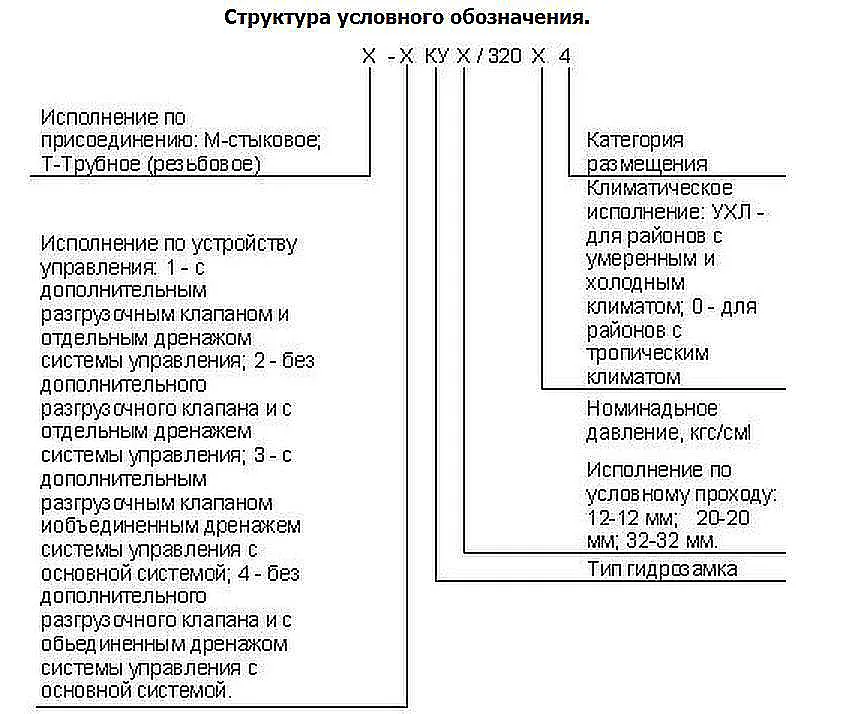

Расшифровка условного обозначения

Маркировка Т-4КУ 32/320 содержит в себе всю основную информацию об изделии:

Т — обозначает тип монтажного исполнения (трубное, резьбовое подключение).

4 — код конструктивной модификации или версии гидрозамка в серии.

КУ — аббревиатура, означающая «Клапан Управляемый».

32 — значение условного прохода (диаметра подключения) в миллиметрах.

320 — указание номинального рабочего давления, выраженное в кгс/см² (что соответствует 32 МПа).

Габаритные и присоединительные размеры

Для проверки монтажной совместимости гидрозамка одностороннего Т-4КУ 32/320 с существующим оборудованием необходимо сверить его габариты и посадочные размеры.

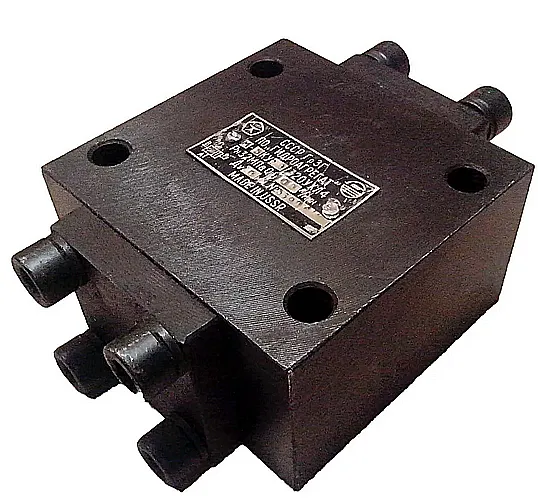

Общий вид гидрозамка Т-4КУ 32/320 с ключевыми габаритными размерами для оценки места установки.

Схематическое изображение гидрозамка с обозначением портов: A (вход от насоса), B (выход к механизму), Y (управляющий порт).

Вид сбоку на гидрозамок Т-4КУ 32/320, демонстрирующий расположение присоединительных отверстий и дренажа.

Основные размеры корпуса составляют 180 мм в длину, 124 мм в ширину и 75 мм в высоту. Расстояния между осями крепежных и присоединительных отверстий следует уточнять по чертежам. Перед монтажом убедитесь в наличии свободного пространства для обслуживания и доступа к управляющему штуцеру.

Примеры заказа и модификации

В зависимости от требований вашей гидросистемы, вы можете заказать различные варианты из серии управляемых гидрозамков:

1. Базовая модель: Гидрозамок односторонний Т-4КУ 32/320 — оптимален для большинства задач с высоким давлением и расходом до 250 л/мин.

2. Для систем с меньшим расходом: Гидрозамок Т-4КУ 20/320 — условный проход 20 мм, номинальный расход 100 л/мин при том же давлении 32 МПа.

3. Для среднего давления: Модели серии с маркировкой, оканчивающейся на «160» (например, Т-4КУ 32/160), рассчитанные на номинальное давление 16 МПа.

Для оформления заказа или получения консультации по подбору воспользуйтесь формой на сайте или свяжитесь с нашими специалистами.

Часто задаваемые вопросы (FAQ)

1. Как правильно подобрать гидрозамок по давлению и расходу для замены вышедшего из строя?
Ключевыми параметрами являются номинальное давление и максимальный расход в вашей системе. Для модели Т-4КУ 32/320 эти значения составляют 32 МПа и 250 л/мин соответственно. Сравните их с параметрами вашего оборудования. Также важен тип присоединения (в данном случае трубное, 32 мм).

2. Каковы сроки поставки гидрозамка Т-4КУ 32/320 в регионы России и СНГ?
Наличие на складе уточняйте при заказе. Стандартные сроки поставки в города, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, составляют от 3 до 7 рабочих дней. Доставка в отдаленные регионы России и страны СНГ осуществляется транспортными компаниями, сроки рассчитываются индивидуально.

3. Как условия эксплуатации (мороз, пыль) влияют на работу гидрозамка?
Гидрозамок односторонний Т-4КУ 32/320 предназначен для работы в закрытых помещениях. Эксплуатация в условиях сильной запыленности требует дополнительной защиты от загрязнения. При отрицательных температурах необходимо использовать масла с соответствующими низкотемпературными свойствами и следить, чтобы температура среды не опускалась ниже -20°C (или указанного в спецификации предела).

4. Можно ли подобрать аналог гидрозамка Т-4КУ 32/320 для импортного оборудования?
Да, наши инженеры готовы помочь в подборе функционального аналога. Для этого потребуется предоставить технические характеристики заменяемого узла: рабочее давление, максимальный расход, тип рабочей среды (масло), тип присоединения и габаритные размеры.

Поставки и сервис

Гидравлическое оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации и помощи в подборе до поставки и сервисного обслуживания. Гидрозамок односторонний Т-4КУ 32/320 поставляется со всеми необходимыми документами. Организуем оперативную доставку в любой регион РФ и страны СНГ. Для уточнения деталей, наличия и стоимости обратитесь к нам через раздел Контакты сайта 777-gidra.ru.
