Гидрозамок Т-2КУ 12/320 представляет собой управляемый обратный клапан, задача которого – обеспечить надежную фиксацию положения гидроцилиндра или гидромотора после прекращения подачи жидкости от распределителя. Он монтируется в разрыве магистрали между гидрораспределителем и исполнительным механизмом для предотвращения самопроизвольного сдвига под нагрузкой, что критически важно для безопасности и точности работы оборудования.
Технические характеристики гидрозамка Т-2КУ 12/320
Основные параметры модели сформированы для работы в условиях средних и высоких нагрузок. Ключевыми характеристиками являются рабочее давление и пропускная способность, определяющие область применения гидрозамка.
Вес конкретной модели Т-2КУ 12/320 составляет 2,65 кг. Код ТН ВЭД для подобной гидроаппаратуры – 8412.21.000.
| Параметр |
Значение / Единица измерения |
| Условный проход (Dy) |
12 мм |
| Номинальное рабочее давление (Pn) |
32 МПа (320 кгс/см²) |
| Максимальное рабочее давление (Pmax) |
35 МПа |
| Пропускная способность (номинальный расход, Qn) |
40 л/мин |
| Тип рабочей среды |
Минеральные и синтетические масла, совместимые с материалами уплотнений |
| Диапазон рабочих температур |
от -30°C до +80°C* |
| Тип присоединения |
Резьбовое трубное (по ГОСТ) |
| Конструктивное исполнение |
Управляемый с дренажным каналом управляющей полости |
| Бренд |
ГИДРАВЛИК |
*Ресурс работы в полном объеме гарантируется при температуре рабочей жидкости в диапазоне от +15°C до +60°C. Работа при низких температурах требует применения масел соответствующей вязкости.
Гидравлик спрашивает у механика: «Ты где гидрозамок Т-2КУ 12/320 установил?». Тот отвечает: «Поставил на рабочую линию, чтобы поршень сам не падал». Гидравлик смотрит и говорит: «Была цена вопроса – полчаса, а стала – рабочий день. На дренаж забыл вывести! Теперь он управляться не будет». С тех пор этот гидрозамок в цехе зовут «разгадка рабочего дня».
Габаритные и присоединительные размеры
Габаритные размеры модели Т-2КУ с условным проходом 12 мм стандартизированы: 120 мм в длину, 85 мм в ширину и 42 мм в высоту. Указанные габариты позволяют выполнить интеграцию в существующий трубопровод без значительного изменения компоновки узла. Определить совместимость с вашим оборудованием можно, сопоставив расстояние между центрами резьбовых отверстий на гидрораспределителе, цилиндре и габаритах самого гидрозамка.

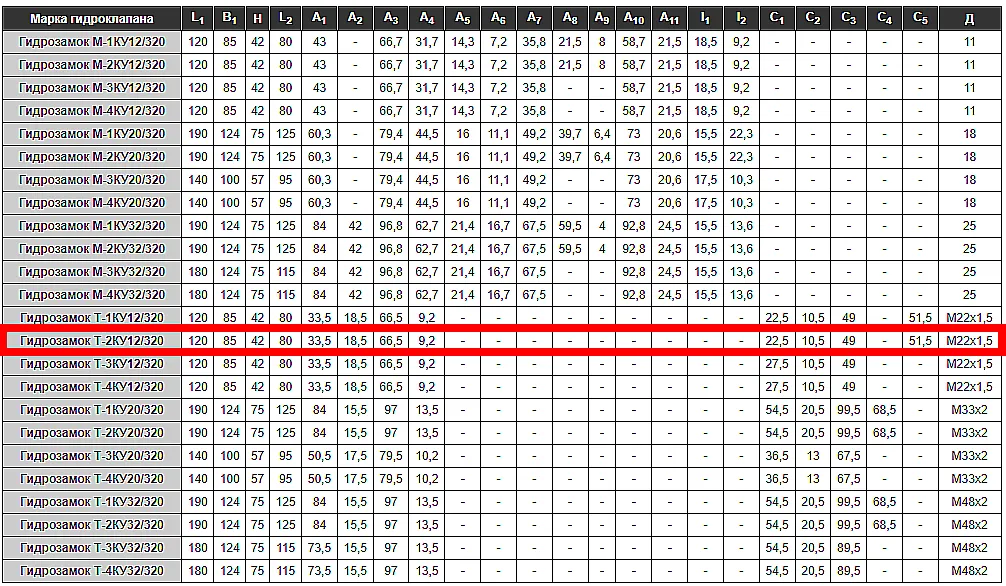

Габаритные размеры гидрозамка Т-2КУ 12/320
Преимущества и особенности эксплуатации
Установка гидрозамка Т-2КУ 12/320 в гидравлическую систему обеспечивает ряд ключевых эксплуатационных выгод:
- Повышение безопасности и точности. Полное блокирование обратного потока исключает самопроизвольное движение исполнительных органов (ползуна пресса, стрелы манипулятора), что предотвращает аварии и брак продукции.
- Увеличение ресурса гидрораспределителя. Гидрозамок принимает на себя перепад давления, который в противном случае действовал бы на золотники распределителя в нейтральной позиции, снижая их износ и минимизируя внутренние утечки.
- Стабильность работы под нагрузкой. Применение гидрозамка позволяет гидросистеме долговременно удерживать нагрузку без необходимости постоянной работы насоса, что снижает энергопотребление и износ насосной группы.
- Экономия на обслуживании. Простота конструкции и наличие дренажного канала для управления снижает вероятность залипания и упрощает диагностику, сокращая затраты на сервис.
Принцип работы гидравлического замка
Гидрозамок Т-2КУ 12/320 функционирует по следующему принципу. В исходном состоянии запорный элемент (конус или шарик) поджат к седлу под действием давления в рабочей линии и вспомогательной пружины, полностью перекрывая проход. При подаче потока от гидрораспределителя в направлении «к потребителю» жидкость преодолевает силу пружины, отжимает запорный элемент и свободно поступает в исполнительный механизм. После переключения распределителя в нейтраль давление в линии падает, и запорный элемент садится на седло, запирая жидкость в полости цилиндра. Для возврата механизма управляющий узел гидрозамка через отдельный канал получает сигнал от распределителя, который уравнивает давления за и перед запорным элементом, открывая обратный ход жидкости.
Температурный режим и срок службы
Односторонний гидрозамок Т-2КУ 12/320 рассчитан на непрерывную циклическую работу в диапазоне температур рабочей жидкости от -30°C до +80°C. Оптимальными для максимального ресурса считаются условия, при которых масло имеет температуру от +15°C до +60°C. На долговечность основных узлов – запорной пары, уплотнений, управляющего поршня – напрямую влияют три фактора: качество и чистота рабочей жидкости (обязательна фильтрация масла тонкостью не хуже 25 мкм), соблюдение предельного рабочего давления (макс. 35 МПа) и регулярность сервисного обслуживания. Ресурс работы при соблюдении условий составляет несколько тысяч часов.
Области применения и типы оборудования
Гидрозамок Т-2КУ 12/320 находит применение в различных отраслях промышленности и сервиса, где требуется надежная фиксация гидравлических механизмов. Типичное применение:
- Металлообрабатывающее оборудование: прессовое оборудование, гильотинные ножницы, листообрабатывающие станки для удержания ползуна.
- Деревообрабатывающие станки: прессы для склеивания, обрезные станки.
- Строительная и спецтехника: манипуляторы («гидрокнут»), некоторые модели аварийно-спасательного инструмента, гидродомкраты.
- Станки стационарные: сверлильные, шлифовальные, фрезерные станки с гидроприводом подачи.
Гидрозамк обеспечивает безопасность работы такого оборудования, предотвращая падение груза или неконтролируемое движение инструмента.
Ремонтный комплект и частые неисправности
Большинство отказов связано с износом уплотнительных элементов. Ниже приведена таблица типовых запчастей для ремонта гидрозамка.
| Наименование детали | Причина износа / замены |
|---|
| Уплотнительное кольцо запорного элемента | Потеря эластичности, надрезы от загрязнений в масле, утечка в запорном положении. |
| Манжета управляющего поршня | Износ из-за частых срабатываний, повреждение от некачественной рабочей среды, приводит к несрабатыванию или медленному открытию. |
| Возвратная пружина | Усталость металла, потеря жесткости, в результате гидрозамок перестает надежно запирать линию. |
| Запорный конус (шарик) и седло | Эрозия или задиры от абразивных частиц в жидкости, вызывающие постоянную утечку. |
Для увеличения межремонтного интервала критически важно поддерживать чистоту гидравлической жидкости.

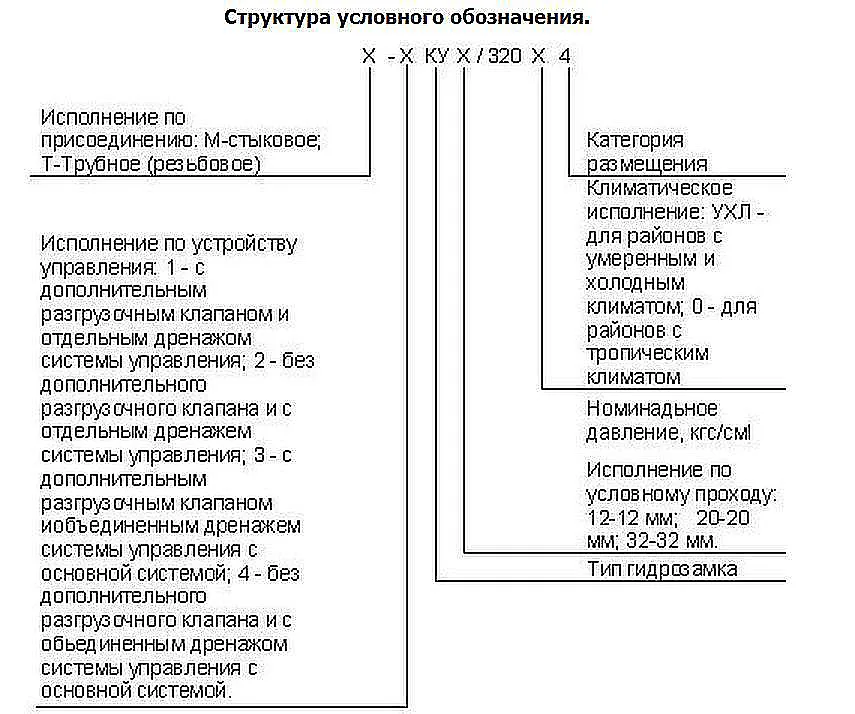

Условное обозначение (шифр) модели
Маркировка «Т-2КУ 12/320» расшифровывается следующим образом:
- Т – тип присоединения (Т – трубное резьбовое).
- 2 – номер модификации или исполнения корпуса.
- КУ – конструктивная группа «гидрозамок управляемый».
- 12 – условный проход в миллиметрах (Dy 12 мм).
- 320 – номинальное рабочее давление, деленное на 10 (т.е. 32 МПа).
Типичные ошибки при подборе гидрозамка
При выборе аналога или замене существующего гидрозамка специалисты часто допускают следующие ошибки:
- Игнорирование типа управления. Вместо управляемого гидрозамка (с дренажем) устанавливают неуправляемый обратный клапан, что делает невозможным возврат механизма без сброса давления другими способами.
- Подбор только по присоединительной резьбе. Несоответствие номинального расхода (40 л/мин для Т-2КУ 12/320) может привести к высоким потерям давления и перегреву.
- Неучет давления. Установка гидрозамка с меньшим рабочим давлением (например, 20 МПа) в систему на 32 МПа неминуемо приведет к его разрушению.
- Пренебрежение качеством рабочей среды. Использование нефильтрованного масла или жидкости, несовместимой с уплотнениями, резко сокращает ресурс до первой поломки.
Примеры оформления заказа
При формировании заявки уточняйте полное обозначение изделия и требуемые параметры. Примеры запросов:
- Базовая модель: Гидрозамок односторонний Т-2КУ 12/320 (для расхода 40 л/мин, P=32 МПа).
- Для другой системы: Гидрозамок М1КУ 20/320 (Dy 20 мм, расход 100 л/мин, для фланцевого подключения).
- Подбор аналога: Изделие с аналогичными параметрами для замены сломанного (указать марку старого, давление, расход, тип подключения).
Для консультации и заказа вы можете оставить заявку на сайте или связаться с инженерами нашей компании.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать гидрозамок по давлению и расходу?
Ключевыми являются два параметра: рабочее давление должно быть не ниже максимального в вашей системе (для Т-2КУ 12/320 это 32 МПа), а номинальный расход – не меньше расхода жидкости, поступающего к исполнительному механизму (для данной модели – 40 л/мин). Отклонение от этих значений недопустимо.
Каковы сроки поставки в мой регион?
Стандартные модели, включая гидрозамк Т-2КУ 12/320, часто есть в наличии на складе. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань осуществляется в течение 1-3 дней. В отдаленные регионы России и страны СНГ сроки рассчитываются индивидуально, обычно не превышая 5-10 рабочих дней.
Как условия эксплуатации (мороз, пыль) влияют на работу гидрозамка?
Модель рассчитана на температуру среды от -30°C, но требует применения соответствующего зимнего масла. Пыль и грязь должны быть исключены из зоны установки, критически важно поддерживать чистоту рабочей жидкости через систему фильтрации масла, иначе ресурс уплотнений резко снизится.
Можно ли подобрать аналог гидрозамка Т-2КУ 12/320 для уже установленного оборудования?
Да, наши инженеры подберут полный аналог или функциональную замену по присоединительным размерам, давлению (до 35 МПа) и расходу (до 40 л/мин). Для этого необходимо предоставить характеристики вашей гидросистемы или маркировку старого изделия.

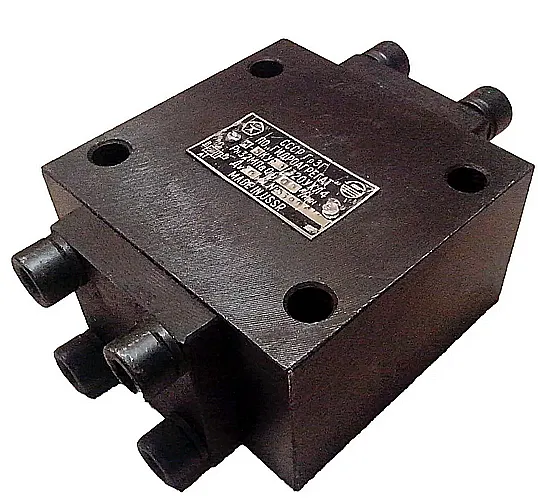

Вид гидрозамка Т-2КУ 12/320 сбоку
Схематическое изображение установки гидрозамка в систему
Заключение и условия поставки
Компания «ГИДРАВЛИКА» осуществляет поставку гидравлической аппаратуры бренда ГИДРАВЛИК, включая гидрозамок односторонний Т-2КУ 12/320, по всей территории России и стран СНГ. Мы обеспечиваем полный цикл сопровождения: от технической консультации по подбору модели, совместимой с вашим оборудованием, до организации логистики в Москву, Санкт-Петербург, регионы Сибири, Урала и другие города. Для получения подробной информации о стоимости, наличии и условиях доставки свяжитесь с нашими специалистами через сайт https://777-gidra.ru.
