Гидрозамок односторонний Т-2КУ 32/320 – это управляемый обратный клапан для высоконапорных гидравлических систем. Он предназначен для установки между распределителем и силовым цилиндром или гидромотором, обеспечивая блокировку рабочей жидкости в полости исполнительного механизма при отсутствии управляющего сигнала. Основная функция – предотвращение самопроизвольного движения штока или вала под нагрузкой.
Технические характеристики гидрозамка Т-2КУ 32/320
Отличительные параметры модели – высокая надежность и номинальное давление 32 МПа. Устройство рассчитано на длительную работу в составе гидростанций и насосных групп в условиях вибрации и переменных нагрузок.
| Наименование параметра |
Значение |
| Рабочее давление, номинальное |
32 МПа |
| Максимальное давление |
35 МПа |
| Диапазон температур рабочей среды |
-40°C ... +80°C |
| Тип рабочей среды |
Минеральные масла, синтетические жидкости (ИГП, ВМГЗ) по ГОСТ 17479.2-85 |
| Условный проход (присоединительный размер) |
32 мм |
| Пропускная способность (расход) |
250 л/мин |
| Масса |
8,4 кг |
| Габаритные размеры (ДxШxВ) |
190x124x75 мм |
| Код ТН ВЭД |
8481 80 990 0 |
Код ТН ВЭД 8481 80 990 0 соответствует прочим клапанам для трубопроводов, баков, котлов.
Преимущества и особенности эксплуатации
Внедрение гидрозамка одностороннего Т-2КУ 32/320 в систему гидропривода дает ряд технологических и экономических преимуществ.
Главные выгоды для пользователя:
1. Повышение безопасности и стабильности оборудования. Устройство исключает неконтролируемое движение исполнительных механизмов при падении давления в напорной магистрали, например, из-за утечек в золотниковой паре распределителя.
2. Увеличение ресурса работы гидросистемы. Блокировка обратного потока снижает ударные нагрузки на насос и фильтры, минимизирует риск кавитации. Это особенно важно для гидростанций с аксиально-поршневыми насосами.
3. Универсальность применения. Конструкция гидрозамка Т-2КУ 32/320 совместима с большинством типов гидрораспределителей и силовых цилиндров российского и импортного производства.
4. Простота в обслуживании. Наличие отдельного дренажного канала для слива утечек из полости управления упрощает интеграцию в систему и продлевает срок службы управляющего узла.
5. Сокращение простоев техники. Надежное удержание нагрузки позволяет проводить плановое обслуживание других узлов гидросистемы без опускания или фиксации рабочего органа.
— Чем отличается инженер-гидравлик от механика? Механик думает, что гидрозамок односторонний Т-2КУ 32/320 — это просто клапан. А инженер знает, что это — ключ к безопасности всей системы.
Принцип работы в гидросистеме
Гидрозамок монтируется на напорной линии между распределителем и поршневой полостью гидроцилиндра. В штатном режиме, когда жидкость подается от насоса через распределитель к цилиндру, основной запорный элемент (золотник или шарик) открывается и не препятствует потоку. Как только подача прекращается, давление со стороны цилиндра прижимает этот элемент к седлу, создавая герметичное соединение и запирая жидкость. Разблокировка потока в обратном направлении возможна только при подаче управляющего давления на соответствующий канал от гидрораспределителя. Именно эта особенность делает гидрозамок односторонний Т-2КУ 32/320 управляемым, а не простым обратным клапаном.
Температурный режим и ресурс работы
Эксплуатация гидрозамка Т-2КУ 32/320 допускается в широком диапазоне температур рабочей среды: от -40°C до +80°C. Такой диапазон позволяет использовать его как в отапливаемых цехах, так и на открытых площадках. Ресурс работы до капитального ремонта зависит от нескольких факторов: качества и чистоты масла, корректности фильтрации в системе, соблюдения номинального давления и частоты рабочих циклов. Средний ресурс при использовании масла с классом чистоты не ниже 18/16/13 по ISO 4406 и своевременной замене уплотнений составляет 8-10 тысяч моточасов. На ресурс критически влияет загрязнение абразивными частицами, поэтому обязательна установка фильтра тонкой очистки с номинальной тонкостью не более 10 мкм в напорной линии перед гидрозамком.
Область применения и совместимое оборудование
Гидрозамок односторонний Т-2КУ 32/320 находит применение в различных отраслях промышленности, где требуется точная фиксация гидравлических исполнительных механизмов.
Основные сферы использования:
Промышленное оборудование: гидравлические прессы (листоштамповочные, ковочные), гибочные станки, металлорежущие станки с ЧПУ, сборочные и испытательные стенды.
Спецтехника и транспорт: подъемники, краны-манипуляторы, гидравлические опоры большегрузных автомобилей, аварийно-спасательное оборудование, лесозаготовительные машины.
Строительная и дорожная техника: экскаваторы, бульдозеры, грейдеры, асфальтоукладчики, виброплиты с гидроприводом.
Эта модель совместима с гидрораспределителями серий РХ, Р, МР, Г15, а также с аксиально-поршневыми и шестеренными насосами, развивающими давление до 32 МПа.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности гидрозамка рекомендуется проводить плановое обслуживание и иметь на складе наиболее изнашиваемые компоненты.
| Наименование детали |
Типовые причины износа |
| Уплотнительные кольца (манжеты) главного золотника |
Потеря эластичности, механический износ от трения и абразивного загрязнения масла. |
| Уплотнения управляющего поршня |
Выкрашивание при частых циклах включения/отключения, воздействие высокого управляющего давления. |
| Возвратная пружина |
Усталостный износ металла, приводящий к снижению усилия прижатия золотника. |
| Запорная тарелка (шарик) и седло |
Возникновение задиров и эрозии при работе с загрязненной рабочей средой. |
| Уплотнительные прокладки монтажных поверхностей |
Перетяжка при монтаже, термоциклирование, химическое старение. |
Ремкомплект для гидрозамка Т-2КУ 32/320 включает все перечисленные уплотнения и пружину.
Типичные ошибки при подборе гидрозамка
Некорректный выбор устройства ведет к его преждевременному выходу из строя или неэффективной работе всей гидросистемы.
Распространенные ошибки:
1. Выбор по типу резьбы без учета расхода и давления. Подключение модели, рассчитанной на 100 л/мин, в систему с расходом 250 л/мин вызовет высокие потери давления и перегрев.
2. Игнорирование типа рабочей среды. Использование гидрозамка с уплотнениями, несовместимыми с синтетическими маслами или эмульсиями, используемыми на производстве.
3. Несоответствие диапазону рабочих температур. Установка стандартной модели в систему, работающую в неотапливаемом ангаре при -50°C, приведет к заклиниванию.
4. Отсутствие контура управления. Монтаж управляемого гидрозамка без организации подачи управляющего давления от распределителя делает его функциональность бесполезной.
Расшифровка условного обозначения
Маркировка Т-2КУ 32/320 имеет четкую логику и позволяет инженеру идентифицировать ключевые параметры устройства.
Т – обозначает тип корпуса и присоединения (фланцевое трубное).
2 – номер схемы рабочего органа (золотниковая, двухлинейная).
КУ – указывает, что это клапан управляемый.
32 – значение условного прохода в миллиметрах (Ду32).
320 – номинальное рабочее давление в атмосферах (1 атм ≈ 0.1 МПа, следовательно, 320 атм ≈ 32 МПа).
Габаритные и присоединительные размеры

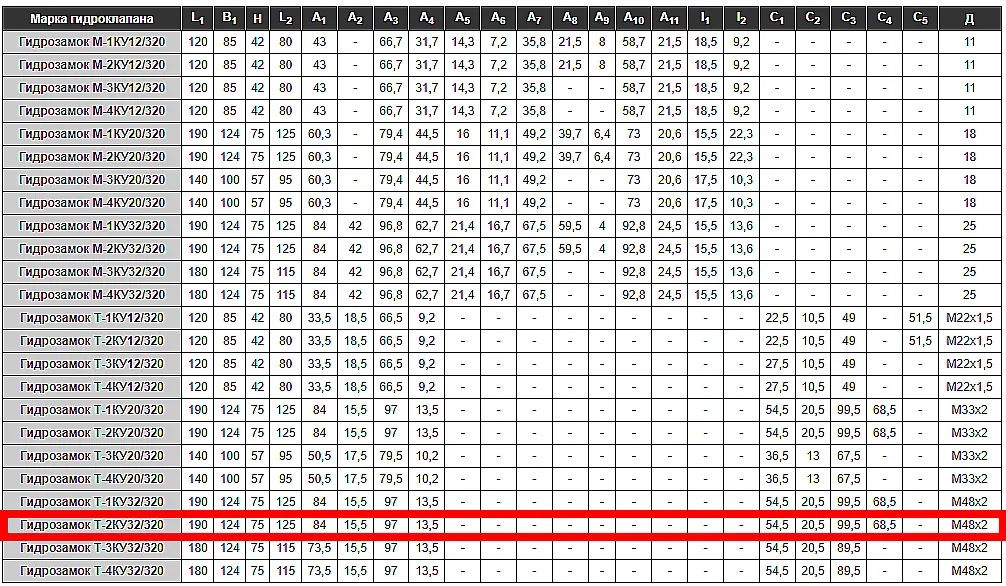

Гидрозамок односторонний Т-2КУ 32/320 имеет фланцевое присоединение под трубу Ду32 с метрическим межосевым расстоянием. Точные монтажные размеры необходимы для проверки совместимости с существующей трубной разводкой или коллектором.
Вид гидрозамка односторонний Т-2КУ 32/320 с фланцевым подключением. Видны рабочий (P), управляющий (X) и дренажный (Y) порты.
Слева: габаритный чертеж с указанием основных размеров для монтажа. Справа: принципиальная гидравлическая схема включения.
Основной монтажный размер – межосевое расстояние фланцевых отверстий 124 мм. При замене аналогов необходимо сверять не только диаметр условного прохода, но и этот параметр.
Примеры заказа
Для оформления запроса на поставку можно использовать следующие варианты обозначений, уточнив требуемую комплектацию.
Вариант 1, базовая поставка: Гидрозамок односторонний Т-2КУ 32/320, исполнение стандартное (уплотнения под минеральное масло).
Вариант 2, для низких температур: Гидрозамок Т-2КУ 32/320 ХЛ (холодостойкое исполнение с уплотнениями, сохраняющими эластичность при -60°C).
Вариант 3, с ремкомплектом: Гидрозамок Т-2КУ 32/320 + Ремкомплект РК-Т2КУ-32.
Для заказа воспользуйтесь формой на сайте или свяжитесь с техническим специалистом для подбора аналога под вашу систему.
