Гидрозамок Т-4КУ 20/320 представляет собой управляемый гидравлический обратный клапан (управляемый запорный клапан). Его основная функция — блокировка неконтролируемого перемещения исполнительного механизма (гидроцилиндра) при нейтральном положении гидрораспределителя или в случае утечек в нём. Устройство предназначено для монтажа в гидравлических системах с номинальным давлением до 32 МПа (320 бар) и обеспечивает пропуск рабочей жидкости в прямом направлении при давлении до 35 МПа.
Краткие характеристики
Условный проход: 20 мм.
Номинальный расход рабочей жидкости: 100 л/мин.
Рабочее давление: номинальное 32 МПа, максимальное 35 МПа.
Тип присоединения: трубное (резьбовое).
Габаритные размеры: 140×100×57 мм (Д×Ш×В). Другие модели серии Т-КУ с тем же условным проходом могут иметь габариты 190×124×75 мм.
Масса: 3.9 кг.
Код ТН ВЭД: 8481809900 - клапаны для гидравлических систем.
Габаритные размеры и вес
| Условный проход (Ду), мм |
Габаритные размеры (Д×Ш×В), мм |
Масса, кг |
| 12 |
120×85×42 |
2.6 |
| 20 |
140×100×57 / 190×124×75 |
3.9 / 8.9 |
| 32 |
180×124×75 |
8.4 |
Проверяет механик гидрозамок Т-4КУ 20/320 после установки: «Два вопроса. Первый: ты точно под давлением? Второй: ты точно не потечешь без команды?» Клапан молчит. Механик удовлетворён: «Идеальный сотрудник».
Технические параметры
| Параметр |
Значение |
| Рабочее давление |
Номинальное: 32 МПа (320 бар)
Максимальное (пиковое): 35 МПа |
| Диапазон рабочих температур |
От -40°C до +80°C |
| Тип рабочей среды |
Гидравлические масла по ГОСТ или соответствующие ASTM, с обязательной фильтрацией. |
| Присоединительные размеры |
Трубная резьба, ду 20 мм. |
| Вес |
3.9 кг (для исполнения с габаритами 140×100×57 мм). |
| Производительность (номинальный расход) |
100 литров в минуту. |
Преимущества и особенности эксплуатации
Ключевые выгоды на производстве
Повышение безопасности и надёжности: Гидрозамок односторонний Т-4КУ гарантированно предотвращает неконтролируемое движение поршня гидроцилиндра под нагрузкой, что критически важно для подъёмных механизмов и прессового оборудования.
Сокращение времени простоя: Эффективная блокировка обратного потока компенсирует неизбежные рабочие утечки в золотниковых распределителях, позволяя технике работать дольше без потери функциональности.
Удобство монтажа и совместимость: Устройство рассчитано на стандартный условный проход 20 мм и типовое соединение, что упрощает его интеграцию в новые и модернизируемые гидросистемы различных отечественных и зарубежных машин.
Конструктивная надёжность: Модель имеет встроенный дренажный канал в управляющем узле, что исключает накопление давления в подпоршневой полости и обеспечивает стабильную работу. Ещё один плюс — длительный ресурс работы при условии чистоты масла.
Принцип работы гидрозамка
Гидрозамок односторонний Т-4КУ 20/320 по своей сути является запорным клапаном с гидравлическим управлением. Он последовательно устанавливается в напорной линии между распределителем и полостью гидроцилиндра, требующей фиксации.
В рабочем цикле, при подаче потока от распределителя на исполнительный механизм, жидкость свободно проходит через основной клапанный узел устройства, преодолевая сопротивление пружины. После прекращения подачи основной клапан под действием пружины и давления в полости цилиндра плотно садится в седло, создавая герметичный барьер. Обратный поток становится невозможен.
Для возврата цилиндра в исходное состояние необходимо подать управляющий гидросигнал на специальный канал гидрозамка. Этот сигнал, поступая обычно со стороны противоположной полости цилиндра или от отдельной магистрали, воздействует на управляющий поршень или золотник, который, в свою очередь, приоткрывает основной клапан. Только после этого жидкость из полости цилиндра получает возможность уйти обратно к распределителю и далее в бак. Такая схема работы обеспечивает жёсткую фиксацию и исключает самопроизвольные сдвиги.
Схема подключения гидрозамка Т-4КУ 20/320 в гидросистему.
Условия работы и ресурс
Температурный режим эксплуатации гидрозамка находится в диапазоне от -40°C до +80°C, что позволяет использовать его как в отапливаемых цехах, так и на технике, работающей на открытом воздухе в большинстве климатических зон России.
Изделие рассчитано на продолжительную работу в циклическом режиме с частыми пусками и остановками. Основными факторами, напрямую влияющими на срок службы и надёжность гидравлического замка, являются:
Качество и фильтрация рабочей жидкости. Требования к чистоте масла соответствуют классу не ниже 18/16/13 по ГОСТ 17216 (аналог ISO 4406). Наличие в системе тонкой фильтрации масла (фильтров высокого давления) обязательна.
Соблюдение номинальных параметров системы. Работа на постоянном максимальном давлении 35 МПа сокращает ресурс уплотнений и пружин.
Регулярное сервисное обслуживание. Включение устройства в план технического обслуживания гидросистемы предприятия позволяет вовремя выявлять износ.
Области применения
Гидрозамок односторонний Т-4КУ 20/320 находит применение во всех отраслях, где требуется строгая фиксация положения гидравлических цилиндров под нагрузкой:
Мобильная и строительная техника: Гидравлические манипуляторы, автокраны, экскаваторы, буровые установки, подъёмники.
Станочное и прессовое оборудование: Гидравлические прессы (листоштамповочные, ковочные), гибочные станки, металлорежущие станки с гидроприводом.
Специализированная техника: Лесозаготовительные машины, дорожная и сельскохозяйственная техника, платформы и стенды с гидравлическим наклоном или подъёмом.
Ремонтный комплект и типовые неисправности
Наиболее подверженными износу в гидрозамке Т-4КУ являются следующие элементы, которые доступны для замены в составе ремонтного комплекта (РК):
| Наименование запчасти |
Типичная причина износа/поломки |
| Сальниковые уплотнения и манжеты основного клапана |
Постоянное воздействие высокого давления, работа на предельных температурах, загрязнённое масло. Приводят к нарушению герметичности и утечкам в дренаж. |
| Пружина основного клапана |
Многократные циклические нагрузки, «усталость» металла. Проявляется в виде снижения усилия поджатия и неполного запирания. |
| Золотник или поршень управляющего узла |
Попадание механических примесей в управляющую магистраль, вызывающее заедание или заклинивание. |
| Уплотнительные кольца (O-ring) посадочных мест |
Естественное старение резины, несоблюдение температурного режима. |
Типовые ошибки при подборе гидрозамка
- Выбор устройства только по присоединительной резьбе (Ду 20) без учёта реального расхода в системе, который должен быть не более 100 л/мин. Превышение расхода вызывает повышенные гидравлические потери, перегрев и кавитацию.
- Игнорирование максимального давления в системе. Использование гидрозамка одностороннего Т-4КУ, предназначенного для 32 МПа, в контуре с давлением 40 МПа и выше приведёт к разрушению корпуса или уплотнений.
- Несоответствие типа рабочей среды. Применение устройства с минеральными маслами в системах с нестандартными жидкостями (например, на водной основе) без специального исполнения вызовет коррозию и разрушение внутренних элементов.
- Неучёт направления утечек в системе. Односторонний гидрозамок фиксирует движение только в одном направлении. Для полной двухсторонней фиксации требуется устанавливать два устройства по определённой схеме.
Условное обозначение: расшифровка модели Т-4КУ 20/320
Маркировка позволяет инженеру однозначно определить ключевые параметры изделия:
Т — серия гидрозамков с трубным (резьбовым) монтажным исполнением. Альтернатива «М» — монтаж в блок (плиту).
4 — исполнение управляющего узла и дренажных каналов (четвёртый вариант конструктивной схемы).
КУ — Клапан Управляемый.
20 — Условный проход в миллиметрах (Ду 20).
320 — Номинальное давление в атмосферах (32 МПа, 320 кгс/см²).

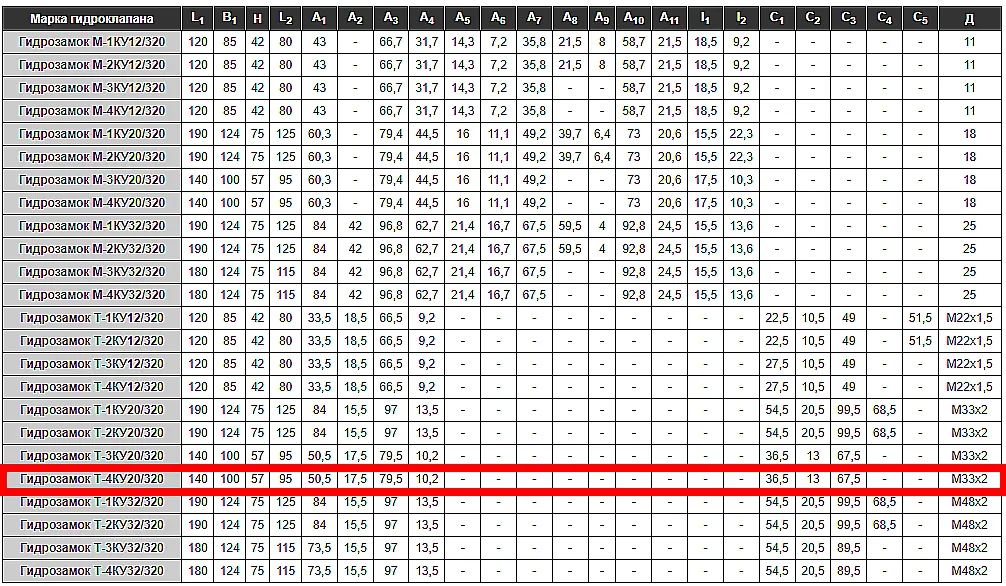

Внешний вид и габариты гидрозамка одностороннего Т-4КУ 20/320 (исполнение 140×100×57 мм).
Исполнения и примеры заказа
В линейку входят модификации с разными диаметрами и типами монтажа. Заказ оформляется по полной маркировке. Примеры:
Базовый вариант: Гидрозамок односторонний Т-4КУ 20/320 – для систем с давлением до 320 бар и расходом до 100 л/мин.
Альтернатива по давлению: Гидрозамок Т-4КУ 12/320 – для меньшего протока (40 л/мин) при том же давлении.
Альтернатива по типу монтажа: Гидрозамок М-4КУ 20/320 – с исполнением для встраивания в гидроблок (плиту) с каналами вместо резьбовых портов.
Для подбора нужной модели или аналога под вашу систему рекомендуем обратиться к нашим специалистам через сайт.
Часто задаваемые вопросы
Как подобрать гидрозамок Т-4КУ по параметрам моей системы?
Для корректного подбора необходимы три ключевых параметра: максимальное рабочее давление в контуре (не должно превышать 35 МПа), рабочий расход жидкости в линии установки (для Т-4КУ 20/320 — не более 100 л/мин) и тип требуемого присоединения (резьбовое или для монтажа в плиту). Давление указывается в маркировке цифрой после дробной черты (320 = 32 МПа), проход — до неё (20 = Ду 20 мм).
Каков срок поставки гидрарматуры серии Т-КУ по России?
Базовые модели гидрозамков, включая Т-4КУ 20/320, обычно есть в наличии на центральном складе в Москве. Доставка в региональные центры (Санкт-Петербург, Екатеринбург, Новосибирск, Казань и др.) занимает от 1 до 5 дней в зависимости от выбранной транспортной компании. Реальные сроки и наличие на момент запроса всегда можно уточнить у менеджеров.
Допустима ли эксплуатация гидрозамка в неотапливаемом помещении или на улице зимой?
Да, гидравлический замок Т-4КУ рассчитан на работу при температурах от -40°C до +80°C. Однако при отрицательных температурах критически важно использовать морозостойкие гидравлические масла соответствующего класса вязкости и обеспечивать плавный запуск системы для предварительного прогрева.
Возможно ли заказать ваш гидрозамок как аналог к импортному оборудованию?
Да, специалисты компании ГИДРАВЛИКА регулярно осуществляют подбор отечественных аналогов под импортную гидроарматуру. Для этого необходимо предоставить маркировку заменяемого устройства, либо его основные параметры: давление, расход, тип присоединения и схему подключения. Часто именно модель Т-4КУ 20/320 становится функциональным и надёжным аналогом для многих импортных управляемых обратных клапанов.
Присоединительные порты резьбового типа гидрозамка Т-4КУ.
