Гидрозамок односторонний Т-3КУ 32/320 представляет собой управляемый обратный клапан, предназначенный для обеспечения фиксации гидроцилиндра или гидромотора в заданном положении. Основная функция устройства — предотвращение самопроизвольного опускания или перемещения исполнительного механизма под нагрузкой, даже при наличии утечек в распределителе или соединительных магистралях.
Описание и назначение
Данный гидравлический узел монтируется на напорной линии между распределителем и поршневой полостью цилиндра. Он свободно пропускает поток рабочей жидкости от насоса к исполнительному механизму для его рабочего хода. При прекращении подачи давления устройство автоматически запирает линию, надежно удерживая шток цилиндра на месте. Для возврата механизма в исходное состояние требуется подача управляющего сигнала.
Габаритные размеры и технические параметры
Гидрозамок Т-3КУ 32/320 относится к серии оборудования, рассчитанного на умеренные и высокие нагрузки. В таблице ниже представлены ключевые параметры для моделей серии Т-КУ и М-КУ.
| Марка гидрозамка |
Условный проход, мм |
Давление номинальное, МПа |
Давление максимальное, МПа |
Расход жидкости, л/мин |
Масса, кг |
Габаритные размеры (ДхШхВ), мм |
| Гидрозамок Т-1КУ 32/320 |
32 |
32 |
35 |
250 |
8.4 |
190х124х75 |
| Гидрозамок Т-3КУ 32/320 |
32 |
32 |
35 |
250 |
8,4 |
180х24х75 |
| Гидрозамок Т-4КУ 32/320 |
32 |
32 |
35 |
250 |
8,4 |
180х124х75 |
Код ТН ВЭД: 8481 80 990 0 (части клапанов для трубопроводов, котлов, резервуаров). Общий вес моделей серии с условным проходом 32 мм составляет примерно 8.4 кг, габариты варьируются в зависимости от исполнения.
Приходит инженер к шефу и говорит: «Наш пресс не держит. Видимо, в распределителе утечка». Шеф, не глядя: «Поставь гидрозамок Т-3КУ 32/320 — и будет тебе стоять как вкопанный!»
Преимущества и особенности эксплуатации
- Надежная фиксация: Полностью исключает самопроизвольное движение цилиндра при снятом давлении, повышая безопасность и точность технологических операций.
- Компенсация утечек: Позволяет продолжать работу оборудования даже при незначительной потере герметичности в основном гидрораспределителе, снижая затраты на срочный ремонт.
- Увеличенный ресурс: Работа в паре с разгрузочным клапаном обеспечивает щадящий режим для уплотнений гидроцилиндра при сбросе давления, продлевая срок службы всей системы.
- Удобство монтажа: Трубное резьбовое присоединение номиналом 32 мм позволяет выполнить врезку в существующую гидролинию без сложных переходников.
- Широкая совместимость: Предназначен для работы с минеральными маслами, водно-масляными эмульсиями и другими неагрессивными жидкостями, стандартными для промышленной гидравлики.
Гидравлический замок Т-3КУ 32/320 — это ключевой элемент для гидросистем, где требуется длительная фиксация под нагрузкой. По сути, это обязательный компонент для многих типов промышленного оборудования, обеспечивающий стабильность давления в неактивной линии.
Принцип работы
В исходном состоянии основной запорный элемент гидрозамка (шарик или золотник) поджат к седлу пружиной, перекрывая обратный поток из полости гидроцилиндра в распределитель. При подаче рабочей жидкости от насоса давление преодолевает усилие пружины, клапан открывается, и поток поступает к исполнительному механизму. Для осуществления обратного хода давление подается на управляющий поршень, который принудительно открывает запорный элемент, позволяя жидкости свободно вытекать из цилиндра.
Температурный режим и срок службы
Рекомендуемый температурный диапазон работы составляет от +10°C до +60°C. При более низких температурах требуется прогрев масла для предотвращения повышенных потерь давления и износа. Ресурс работы гидрозамка Т-3КУ 32/320 напрямую зависит от условий эксплуатации. Ключевыми факторами являются: качество и чистота рабочей жидкости, наличие в системе фильтрации тонкой очистки, отсутствие гидроударов, а также соблюдение номинального давления 32 МПа.
Применение данного одностороннего гидрозамка позволяет организовать стабильную и безопасную работу гидростанции на различных объектах. Соблюдение температурного режима и регламента обслуживания обеспечивает многолетнюю бесперебойную эксплуатацию узла.
Область применения и оборудование
Гидрозамок Т-3КУ 32/320 находит широкое применение в различных отраслях промышленности и специальной технике:
- Металлообрабатывающее оборудование: Гидроприводы токарных станков, гидравлические прессы, механизмы подач.
- Строительная и дорожная техника: Гидроцилиндры манипуляторов, подъемников, самосвалов и асфальтоукладчиков.
- Подъемно-транспортное оборудование: Системы фиксации груза на кранах, штабелерах, платформах.
- Специальные технологические установки: Прессовое оборудование, испытательные стенды, станочные центры, где требуется удержание позиции.
Состав ремкомплекта и типовые неисправности
Для гидрозамка Т-3КУ 32/320 часто требуются следующие запасные части:
| Наименование детали |
Назначение |
Условия износа |
| Уплотнительные кольца (манжеты) |
Герметизация подвижных и неподвижных соединений |
Потеря эластичности из-за высоких температур или несовместимости с маслом, абразивный износ при загрязнении жидкости. |
| Возвратная пружина |
Обеспечение прижима запорного элемента к седлу |
Потеря упругости (осадка) вследствие длительной циклической нагрузки, коррозия. |
| Запорный шарик или золотник |
Основной запирающий элемент |
Появление забоин, рисок из-за гидроударов или проникновения твердых частиц в рабочую камеру. |
| Седло клапана |
Посадочная поверхность для шарика/золотника |
Разрушение уплотняющей кромки при частых ударах или коррозии. |
| Уплотнения управляющего поршня |
Герметизация канала управления |
Износ, аналогичный основным уплотнениям, может приводить к замедленному открытию гидрозамка. |
Типичные ошибки при подборе
- Несоответствие рабочего давления: Выбор гидрозамка с номинальным давлением ниже фактического в системе ведет к отказу или разрушению узла.
- Пренебрежение расходом: Если пиковый расход рабочей жидкости через магистраль превышает максимальную пропускную способность замка в 250 л/мин, возникают значительные потери давления и нагрев.
- Игнорирование типа среды: Применение с рабочей жидкостью, на которую не рассчитаны заводские уплотнения (например, с синтетическими маслами или огнестойкими жидкостями), приводит к их быстрой деградации и течи.

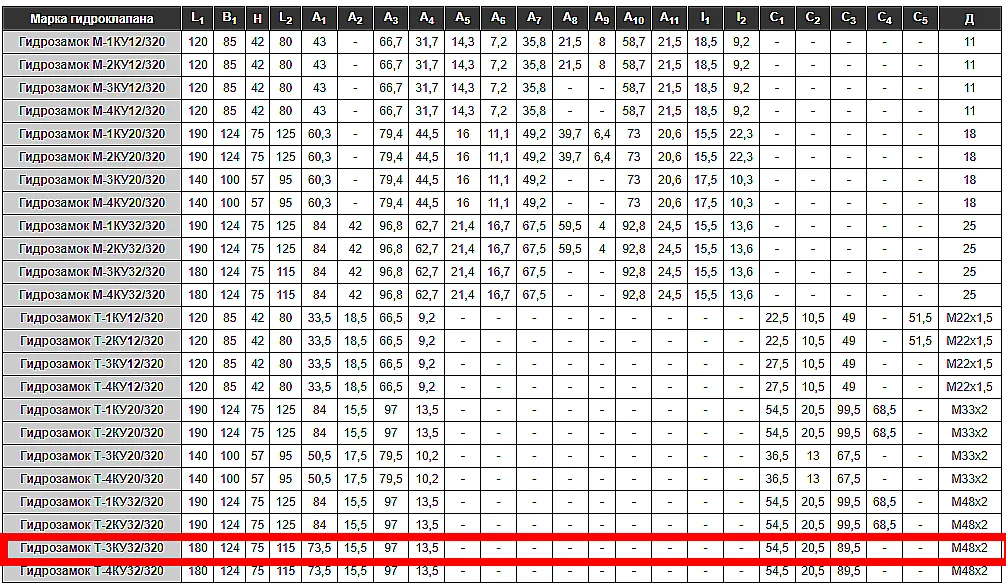

Чертеж габаритных размеров гидрозамка Т-КУ
Условное обозначение (шифр)
Расшифровка маркировки модели Т-3КУ 32/320:
- Т – тип исполнения корпуса (модификация).
- 3 – порядковый номер модификации в серии.
- КУ – гидравлический замок (клапан управляемый).
- 32 – условный проход (диаметр резьбы присоединения), мм.
- 320 – номинальное рабочее давление (32 МПа), последний ноль — индекс для обозначения модификации.
Габаритные и присоединительные размеры
Для проверки совместимости с существующим оборудованием необходимо сверить межосевые расстояния и тип резьбы на присоединительных патрубках гидрозамка с габаритами посадочных мест на штоковой стороне гидроцилиндра или распределителе. Основные параметры указаны на чертежах.
Примеры оформления заказа
При заказе на сайте 777-gidra.ru указывайте полную маркировку изделия:
- Базовая модель: Гидрозамок односторонний Т-3КУ 32/320.
- Альтернатива по типу присоединения: Если требуется модель с другим типом резьбы или размещением портов, можно уточнить наличие гидрозамка М-3КУ 32/320.
- Заказ с отличающимися параметрами: Для систем с меньшим расходом может быть предложена модель Т-3КУ 20/320 (условный проход 20 мм, расход 100 л/мин).
Часто задаваемые вопросы
Как правильно подобрать гидрозамок по давлению и расходу?
Номинальное давление гидрозамка (в данном случае 32 МПа) должно быть равен или превышать максимальное рабочее давление в конкретной линии вашей системы. Расход рабочей жидкости при рабочем ходе цилиндра не должен превышать указанную максимальную пропускную способность устройства — для модели Т-3КУ 32/320 это 250 литров в минуту.
Каковы сроки поставки по России и наличие на складе?
Актуальное наличие гидрозамков Т-3КУ 32/320 и других моделей серии уточняйте у наших менеджеров. Доставка осуществляется транспортными компаниями по всей России: в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы, а также в страны СНГ. Сроки поставки зависят от региона и выбора способа доставки.
Как влияет качество масла и низкие температуры на работу?
Эксплуатация гидрозамка допускается при температуре рабочей среды от +10 до +60°C. Для работы в условиях отрицательных температур требуется термоизоляция или система подогрева масла, так как загустевшая жидкость резко увеличивает сопротивление потоку и может привести к срабатыванию предохранительных клапанов. Обязательно применение масла с рекомендуемым производителем классом чистоты и регулярная замена фильтров.
Возможен ли подбор аналога под существующую схему?
Да, наши специалисты помогут подобрать гидравлический замок по габаритам, типу резьбы, давлению и схеме подключения. Для корректного подбора аналога к модели Т-3КУ 32/320 необходимо предоставить чертеж, фотографию старого узла или указать его маркировку.
Заказать с доставкой по России и СНГ
Односторонний гидрозамок Т-3КУ 32/320 от бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы предлагаем не только качественную продукцию, но и полную техническую поддержку: консультации инженеров, помощь в подборе оборудования под вашу систему, гарантийное и постгарантийное сервисное обслуживание. Обратитесь к нашим специалистам через сайт 777-gidra.ru или по телефону для расчета стоимости и оформления заказа по всему РФ и СНГ.
