Гидрозамок односторонний Т-3КУ 20/320 – это управляемый гидравлический обратный клапан, предназначенный для установки в напорной или сливной линии гидропривода. Основная функция изделия заключается в надежной блокировке рабочей жидкости в полости гидроцилиндра или гидромотора при нейтральном положении распределителя, предотвращая самопроизвольное движение исполнительного механизма под действием внешней нагрузки.
Описание и область применения
Гидравлический замок серии Т-3КУ монтируется между гидрораспределителем и силовым органом (цилиндром). Он свободно пропускает поток от насосной станции к потребителю и автоматически запирается, исключая обратный ход жидкости. Открытие для обратного потока возможно только при подаче управляющего давления на соответствующий канал устройства. Данный гидрозамок односторонний Т-3КУ 20/320 рассчитан на номинальное рабочее давление 32 МПа (320 кгс/см²) и максимальный расход 100 литров в минуту, что делает его применимым в широком спектре промышленного оборудования.
Оборудование с данным типом арматуры используется в металлообрабатывающих станках, прессах, подвижных частях технологических линий, подъемно-транспортных механизмах, а также в гидросистемах мобильной дорожно-строительной и грузоподъемной техники. Использование гидрозамка Т-3КУ 20/320 повышает безопасность и позиционную точность оборудования, компенсируя возможные утечки в золотниковых парах распределителей.
Основные параметры и габариты
Условный проход (Ду) модели составляет 20 мм, что соответствует типовым трубным присоединениям. Тип рабочей среды – минеральные масла для гидросистем, соответствующие ГОСТ или ISO, с рекомендуемым классом чистоты не ниже 18/16/13 по ISO 4406 для обеспечения долговечности уплотнений. Код ТН ВЭД для подобной арматуры, как правило, 8481 30 900 0.
Конструктивно данный односторонний гидрозамок Т-3КУ 20/320 оснащен встроенным разгрузочным клапаном, который обеспечивает плавное сброс давления и более мягкое возвратное движение механизма. Управляющий дренажный канал объединен с системой, что упрощает монтаж. Масса изделия – 3,9 кг, габаритные размеры: 140 мм в длину, 100 мм в ширину и 57 мм в высоту.
| Параметр |
Значение |
| Условный проход (Ду), мм |
20 |
| Номинальное рабочее давление, МПа |
32 |
| Максимальное давление, МПа |
35 |
| Расход рабочей жидкости (номинальный), л/мин |
100 |
| Тип рабочей среды |
Минеральные гидравлические масла |
| Тип присоединения |
Трубное (резьбовое) |
| Масса, кг |
3.9 |
| Габаритные размеры (Д x Ш x В), мм |
140 x 100 x 57 |
— Почему гидрозамок — самый честный узел в системе?
— Потому что он всегда держит своё слово и не пускает давление назад без команды. Обратный ход для гидрозамка Т-3КУ 20/320 — дело принципа!
Преимущества и особенности эксплуатации
Выбор гидрозамка Т-3КУ для ответственных систем обусловлен рядом технических и эксплуатационных преимуществ.
Повышение безопасности и точности: Полная блокировка жидкости исключает «просадку» или самопроизвольное движение штока гидроцилиндра под нагрузкой, что критично для прессового, подъемного и обрабатывающего оборудования.
Компенсация износа распределителя: Устройство нивелирует влияние внутренних утечек в золотниковом распределителе, увеличивая общий ресурс гидросистемы и уменьшая межсервисные интервалы.
Стабильность давления в заблокированной полости: Герметичное запирание обеспечивает длительное удержание давления без его падения, что важно для режимов длительной фиксации.
Совместимость с типовыми системами: Гидрозамок односторонний Т-3КУ 20/320 рассчитан на стандартные параметры (давление 32 МПа, расход до 100 л/мин) и типовые масла, что упрощает его интеграцию в существующие проекты и ремонтные замены.
Встроенный разгрузочный клапан: Наличие этого узла снижает гидравлические удары при открытии обратного потока, обеспечивая плавный ход механизма и щадящий режим работы для всей системы.
Принцип работы в гидросистеме
В схеме гидропривода односторонний гидравлический замок устанавливается на линии, идущей к «запираемой» полости гидроцилиндра (например, поршневой). В прямом направлении (от насоса к цилиндру) поток жидкости преодолевает усилие слабой пружины, отжимает шарик или тарельчатый клапан и свободно поступает в цилиндр. При остановке потока или попытке обратного хода под нагрузкой клапан немедленно прижимается к седлу, создавая герметичное уплотнение.
Для возврата цилиндра в исходное положение необходимо подать управляющий сигнал – давление рабочей жидкости на специальный канал (управляющий поршень). Этот сигнал, обычно берущийся от напорной линии, смещает или приподнимает основной запирающий элемент, открывая путь для обратного потока из цилиндра в гидрораспределитель и далее в бак. Таким образом, управление гидрозамком Т-3КУ 20/320 является гидравлическим и синхронизировано с работой основного распределителя.
Температурный режим и срок службы
Рекомендуемый диапазон температур рабочей среды составляет от +10°C до +60°C. Работа при более низких температурах возможна при использовании масел с соответствующими низкотемпературными характеристиками или при предварительном прогреве гидросистемы. Допускается работа в режимах с частыми пусками и остановами, а также при длительном статическом запирании под максимальным давлением.
Ресурс работы гидрозамка напрямую зависит от условий эксплуатации. Ключевыми факторами являются качество и чистота гидравлического масла. Наличие абразивных частиц ускоряет износ седла клапана и уплотнений. Соблюдение регламента замены фильтров тонкой очистки, контроль уровня загрязненности масла и поддержание давления в пределах паспортных значений – основные меры для обеспечения многолетней безотказной работы. При соблюдении этих условий ресурс исчисляется десятками тысяч рабочих циклов.
Условное обозначение (расшифровка индекса)
Маркировка Т-3КУ 20/320 имеет четкую структуру:
Т – обозначение серии или типа корпуса (в данном случае, одна из конструктивных модификаций).
3 – порядковый номер модификации внутри серии, может указывать на специфику внутренней схемы (наличие разгрузочного клапана, тип управления).
КУ – «клапан управляемый», тип устройства.
20 – значение условного прохода в миллиметрах (Ду 20).
320 – номинальное рабочее давление, выраженное в технических атмосферах (кгс/см²), что соответствует 32 МПа.
Понимание этой логики позволяет техническому специалисту сразу определить ключевые параметры изделия – тип подключения (Ду 20) и рабочее давление (32 МПа) – и сопоставить их с требованиями системы.

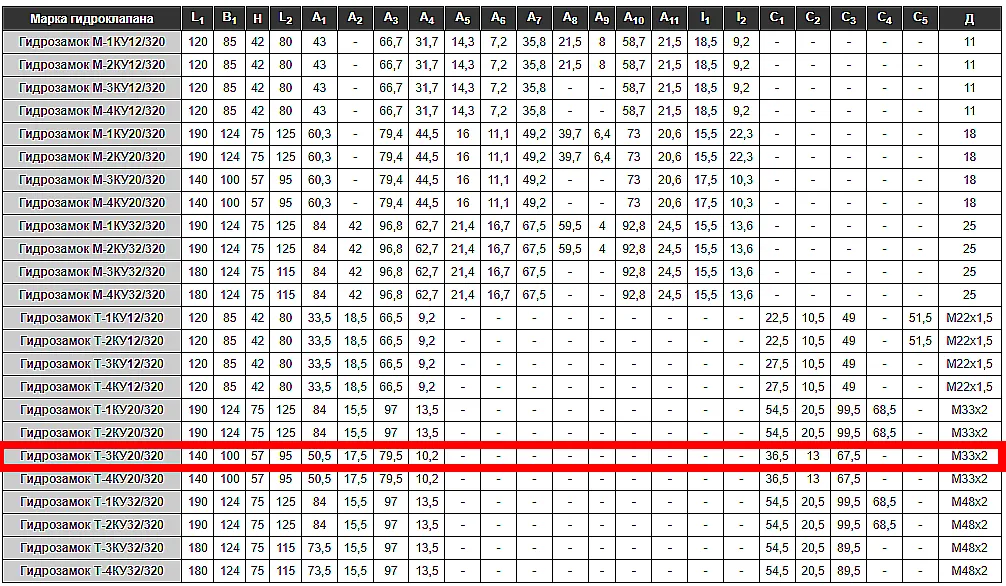

Общий вид и габаритные размеры гидрозамка Т-3КУ 20/320.
Габаритные и присоединительные размеры
Для успешного монтажа и замены необходимо сверять не только резьбовые параметры, но и внешние габариты изделия. Представленные ниже схемы позволяют оценить необходимый монтажный пространство и совместимость с имеющимися трубными подводками или плитами. Ключевые размеры – межосевые расстояния отверстий крепления и расположение резьбовых портов – должны точно соответствовать посадочному месту на агрегате или трубопроводе.
Типичные ошибки при подборе
Некорректный выбор гидравлического замка ведет к его преждевременному выходу из строя или неработоспособности системы.
1. Подбор только по резьбе без учета давления и расхода. Устройство с подходящей резьбой МОЖЕТ не выдержать давления в системе, что приведет к его разрушению.
2. Игнорирование типа рабочей среды. Уплотнения стандартного исполнения рассчитаны на минеральные масла. При работе на других жидкостях (например, на эмульсиях или ПГС) необходима согласованная модификация.
3. Несоответствие по условному проходу. Установка гидрозамка с Ду меньшим, чем у трубопровода, создаст недопустимое гидравлическое сопротивление и перегрев.
4. Пренебрежение наличием управляющего сигнала. Для открытия гидрозамка Т-3КУ требуется подвод управляющего давления, который должен быть предусмотрен в схеме распределителя. Без него обратный ход будет невозможен.
Состав ремкомплекта и часто заменяемые детали
В процессе эксплуатации наиболее подвержены износу уплотнительные элементы и седло клапана. Рекомендуется иметь в запасе ремкомплект для своевременного сервисного обслуживания.
| Наименование детали |
Причина износа / замена |
| Уплотнительные кольца (разные сечения) |
Потеря эластичности, механическое повреждение при монтаже/демонтаже, воздействие высоких температур или несовместимой рабочей среды. |
| Манжеты штока управляющего поршня |
Абразивный износ от загрязненного масла, выдавливание при пиковых давлениях. |
| Пружина клапана |
Усталость металла (ослабление) при большом количестве циклов, редко – поломка. |
| Золотник или шарик запирающего элемента |
Износ и образование лунки на посадочной поверхности вследствие загрязнения масла твердыми частицами или кавитации. |
Примеры заказа для разных задач
Для оформления заказа необходимо указать полное условное обозначение. Вот несколько примеров:
1. Базовая комплектация для замены: Гидрозамок односторонний Т-3КУ 20/320 (арт. по каталогу).
2. Заказ с дополнительным сервисом: Гидрозамок Т-3КУ 20/320 + ремкомплект уплотнений (уточняйте артикул РК).
3. Подбор под другой типоразмер: Для систем с большим расходом может потребоваться гидравлический замок Т-1КУ 32/320 с Ду 32 мм и расходом 250 л/мин.
Для консультации и точного подбора рекомендуем связаться с нашими техническими специалистами через сайт https://777-gidra.ru или по телефону. Мы поможем выбрать корректную модификацию и проверим совместимость.
