Насос шестеренный НШ 100А-3 представляет собой агрегат объемного типа, предназначенный для создания потока рабочей жидкости в гидравлических системах различных машин и промышленных установок. Данная модель, известная также как "круглый" насос конструктивного исполнения «А», является ключевым узлом для обеспечения работы гидроприводов, отличаясь стабильностью и высокой надежностью в тяжелых эксплуатационных условиях.
Описание и назначение
Насос шестеренный НШ 100А-3 предназначен для нагнетания рабочей жидкости (минеральных и синтетических масел) в гидросистемы мобильной техники, стационарного оборудования и промышленных установок. Основная функция – преобразование механической энергии вращения вала в энергию потока жидкости для привода гидроцилиндров, гидромоторов и иных исполнительных механизмов. Модель НШ 100А-3 является универсальным решением, востребованным в сельском хозяйстве, строительстве, землеройных работах и других отраслях.
Вид насоса шестеренного НШ 100А-3. Характерный круглый корпус исполнения «А».
Габаритные размеры и вес
Конструкция насоса шестеренного НШ 100А-3 отличается компактностью и рациональным распределением масс. Максимальная масса изделия не превышает 17,0 кг. Габаритные и присоединительные размеры стандартизированы для удобства монтажа на различные типы приводов и совместимости с типовыми гидромагистралями. Код ТН ВЭД для подобного оборудования обычно относится к группе 8413 (насосы для жидкостей).
| Параметр |
Значение |
| Масса, не более |
17,0 кг |
| Типичная длина (с валом) |
~250-280 мм |
| Диаметр корпуса (исполнение «А») |
~160 мм |
Инженер спрашивает у механика: «Почему насос шестеренный НШ 100А-3 работает, как новенький, а система – нет?». Механик отвечает: «Потому что насос – гидравлик, а система – гидравлика. Разница в одну букву, а в ответственности – как между шестерней и всей трансмиссией».
Технические характеристики насоса НШ 100А-3
| Параметр |
Насос НШ100А-3 / НШ100А-3Л |
| Рабочий объём (± 3%), см³ |
100 |
| Номинальное давление на выходе, МПа (кгс/см²) |
16 (160) |
| Номинальная частота вращения вала, об/мин (с⁻¹) |
1920 (32) |
| Номинальная объёмная подача, л/мин |
173,4 |
| Диапазон давления на входе, МПа (мин/макс) |
0,018 / 0,15 |
| Коэффициент подачи, не менее |
0,95 |
| Номинальная мощность, кВт |
64,1 |
| Диапазон температур рабочей среды, °C |
-50...+60 |
| Рекомендованная вязкость жидкости, мм²/с |
55...70 |
| Присоединительные размеры (резьба патрубков) |
Стандартная трубная резьба (уточняется по чертежу) |
| Тип рабочей среды |
Минеральные, синтетические и полусинтетические масла для гидросистем |
Преимущества и особенности эксплуатации
- Высокая надежность и ресурс: Моноблочная конструкция корпуса и оптимальное распределение внутренних нагрузок обеспечивают длительный срок службы даже при постоянной работе под номинальным давлением в 16 МПа.
- Адаптивность к тяжелым условиям: Насос шестеренный НШ 100А-3 рассчитан на эксплуатацию в условиях высокой запыленности, влажности и значительных перепадов температур, что характерно для строительной и сельскохозяйственной техники.
- Минимизированные требования к системе: Конструкция обеспечивает мягкие условия работы опор скольжения, снижая риск выхода из строя из-за загрязнения масла, что уменьшает требования к тонкости фильтрации.
- Универсальность подключения: Существуют модификации как правого (НШ100А-3), так и левого (НШ100А-3Л) вращения, что позволяет интегрировать агрегат в гидросистемы с различным направлением вращения приводного вала.
- Совместимость и ремонтопригодность: Широкое распространение модели на рынке гарантирует доступность запчастей и ремкомплектов, а модульная конструкция упрощает сервисное обслуживание.

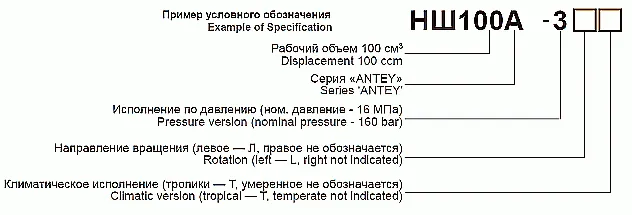

Схема расшифровки маркировки и условного обозначения насосов шестеренных серии НШ.
Принцип работы в составе гидросистемы
Работа насоса шестеренного НШ 100А-3 основана на принципе вытеснения жидкости парой зацепляющихся шестерен, размещенных в плотно пригнанном корпусе. Вращение от приводного вала передается на ведущую шестерню, которая сцепляет ведомую. В зоне расхождения зубьев во всасывающей полости создается разряжение, и камера заполняется рабочей жидкостью. Захваченная жидкость переносится шестернями по периметру корпуса в напорную полость, где при сцеплении зубьев вытесняется в выходной патрубок. Таким образом создается постоянный поток с давлением, ограниченным настройкой предохранительной арматуры системы или нагрузкой на гидродвигатель.
Температурный режим и срок службы
Насос шестеренный НШ 100А-3 сертифицирован для работы в интервале температур окружающей среды от -50°C до +60°C. Ресурс работы напрямую зависит от соблюдения условий эксплуатации: качества и чистоты рабочей жидкости, соблюдения рекомендованных давлений на входе (0,018-0,15 МПа) и выходе (до 16 МПа), а также от своевременности технического обслуживания. Ключевыми факторами, снижающими ресурс, являются кавитация из-за подсоса воздуха или недопустимого сопротивления на линии всасывания, работа на жидкостях с несоответствующей вязкостью и перегрузки по давлению. При использовании масла с рекомендуемой вязкостью 55-70 мм²/с и исправной системе фильтрации насос отрабатывает полный межсервисный интервал.
Область применения и типовое оборудование
Насос шестеренный НШ 100А-3 нашел широкое применение в качестве силового агрегата гидросистем различного назначения. Чаще всего он используется на:
- Тракторах и сельскохозяйственных машинах (плуги, культиваторы, комбайны).
- Строительной и землеройной технике (экскаваторы-погрузчики, бульдозеры, автогрейдеры).
- Промышленном оборудовании (прессы, ножницы, трубогибочные станки).
- Мобильных гидростанциях и насосных группах для испытаний и обслуживания.
- Дорожной и коммунальной спецтехнике.
Состав ремкомплекта и часто заменяемые запчасти
Для насоса НШ 100А-3 доступны ремкомплекты, обеспечивающие восстановление работоспособности при типовых отказах.
| Наименование запчасти |
Причина и условия износа |
| Уплотнительные манжеты вала |
Потеря эластичности, износ кромки из-за высоких температур, загрязнения или несоблюдения допусков вала. |
| Сальники |
Естественный износ, работа с абразивными частицами в масле. |
| Подшипники скольжения (втулки) |
Износ из-за кавитации, работы на масле с недостаточными смазывающими свойствами или повышенных радиальных нагрузках. |
| Стяжные болты корпуса |
Ослабление или усталость металла при циклических нагрузках высокого давления. |
| Шестерни (ведущая и ведомая) |
Значительный износ боковых поверхностей зубьев при длительной эксплуатации с загрязненным маслом или в условиях постоянных перегрузок. |
Графические зависимости подачи и КПД насоса шестеренного от давления и частоты вращения.
Типичные ошибки при подборе насоса НШ 100А-3
- Ориентация только на присоединительные размеры. Критично учитывать номинальный расход (173,4 л/мин) и давление (16 МПа), чтобы не допустить перегрузки или недостаточной производительности системы.
- Игнорирование направления вращения. Неверный выбор между НШ100А-3 (правое) и НШ100А-3Л (левое) сделает монтаж невозможным или приведет к обратному потоку.
- Пренебрежение требованиями к всасывающей линии. Установка лишней арматуры или фильтра на всасывании, слишком длинная или узкая магистраль вызовут кавитацию и быстрый выход из строя.
- Неучет вязкости и типа рабочей жидкости. Использование неподходящего масла ведет к снижению КПД, повышенному износу и перегреву.
Условное обозначение и логика индекса
Маркировка насоса шестеренного НШ 100А-3 содержит полную информацию о его ключевых параметрах:
Пример: НШ100А-3 Л
- НШ – Насос Шестеренный.
- 100 – Рабочий объем, выраженный в кубических сантиметрах (см³).
- А – Конструктивное исполнение (так называемый «круглый» корпус).
- 3 – Индекс номинального давления на выходе, соответствующего 16 МПа.
- Л – Направление вращения ведущего вала (Л – левое, отсутствие буквы – правое).
Габаритные и присоединительные размеры
Совместимость насоса шестеренного НШ 100А-3 с существующим оборудованием проверяется по двум ключевым группам размеров: присоединительным (места крепления фланцев и патрубков) и габаритным (габариты корпуса для размещения в отсеке).

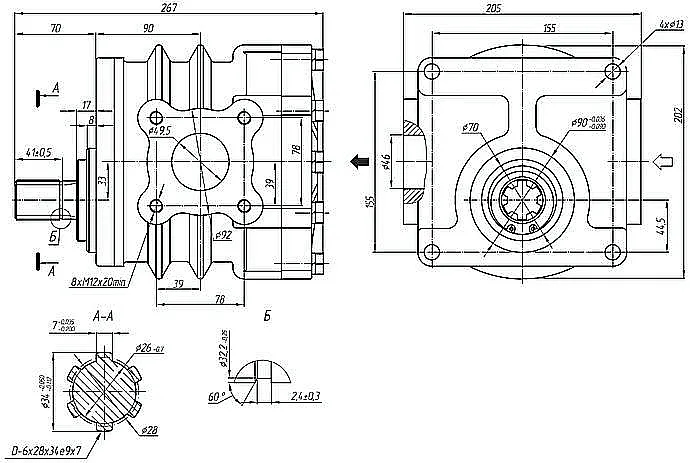

Детальный чертеж с указанием всех монтажных и присоединительных размеров насоса шестеренного НШ.
Примеры заказа
- Базовая модель правого вращения: Насос НШ100А-3. Используется для большинства стандартных гидросистем с вращением входного вала по часовой стрелке.
- Модель левого вращения: Насос НШ100А-3 Л. Применяется в случаях, когда привод вращается против часовой стрелки (со стороны вала).
- Модель в составе агрегата или с дополнительной комплектацией: Возможна поставка насоса в сборе с муфтой, дополнительными фланцами или в составе насосной станции. Уточняйте при запросе.
Поставка по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и стран СНГ. Мы обеспечиваем оперативную доставку в ключевые промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в отдаленные регионы. Наши специалисты готовы предоставить детальную техническую консультацию, помощь в подборе аналога для вашей существующей гидросистемы и организовать поставку необходимого оборудования или ремкомплектов.
Для оформления заказа на насос шестеренный НШ 100А-3, уточнения наличия на складе или получения коммерческого предложения, пожалуйста, оставьте заявку через сайт или свяжитесь с нами по контактам, указанным в разделе Контакты.
