Описание и назначение насоса НШ 250-4
Насос шестеренный НШ 250-4 служит для преобразования механической энергии привода в энергию потока рабочей жидкости под давлением. Это ключевой элемент гидравлических систем мобильной техники, обеспечивающий нагнетание гидравлического масла к исполнительным органам. Данная модель, получившая конструктивное исполнение «А» (также известное как «круглое»), разработана для работы в условиях интенсивных вибрационных и ударных нагрузок.
Обозначение модели шестеренного насоса НШ 250-4 и основные параметры
Общие характеристики и габариты
Изделие представляет собой агрегат массой не более 45 кг. Благодаря особенностям конструкции «круглого» корпуса и монолитного блока подшипников, он поддерживает стабильную работу подшипников скольжения при высоких значениях давления и расхода. Габаритные и установочные размеры стандартизированы для прямого монтажа на отечественную спецтехнику. Код ТН ВЭД для данной категории товаров — 8413. В серию входят несколько модификаций, отличающихся направлением вращения и деталями исполнения.
Таблица основных типоразмеров насосов серии НШ 250
| Параметр | Значение |
|---|
| Тип исполнения | «А» («круглое») |
| Диапазон объёмов, см3 | 250 (основной) |
| Масса, кг, не более | 45 |
| Варианты вращения | Правое (НШ250-4), левое (НШ250-4Л) |
Шутка для технического специалиста
Приходит как-то шестеренный насос НШ 250-4 к манометру и говорит: «Я устал, давление в 25 МПа несу, всё шестерёнки визжат!». А манометр ему в ответ: «Да ты расслабься, на то ты и конструкция “А”, чтобы в таком режиме работать. Главное — фильтрация масла хорошая, а остальное — шепот шестерёнок!»
Технические характеристики
Основные эксплуатационные параметры, которыми обладает насос шестеренный НШ 250-4, обеспечивают его надежную работу в составе гидростанций и насосных групп для спецтехники.
| Параметр | Значение для моделей НШ250А-4, НШ250А-4Л |
| Рабочий объём (± 3%), см3 | 250 |
| Направление вращения вала | Правое (мод. НШ250А-4) / Левое (мод. НШ250А-4Л) |
| Номинальное давление на выходе, МПа | 25 |
| Максимальная / минимальная частота вращения вала, об/мин | 1920 / 500 |
| Давление на входе (мин. / макс.), МПа | 0,018 / 0,15 |
| Температура окружающей среды, °C | -50...+60 |
| Номинальная кинематическая вязкость рабочей жидкости, мм2/с | 55...70 |
| Масса насоса не более, кг | 45 |
Преимущества и особенности эксплуатации
- Минимизация гидравлических нагрузок на корпус: Конструкция «круглого» корпуса (исполнение «А») эффективно распределяет внутренние напряжения, что повышает общую надежность и срок службы насоса шестеренного НШ 250-4.
- Повышенный ресурс подшипников: Размещение подшипников скольжения в монолитном блоке создает для них щадящие условия работы даже при высоких значениях давления и производительности.
- Высокая устойчивость к внешним условиям: Оборудование рассчитано на работу при температуре от -50°C и в условиях повышенной запыленности, характерных для строительных и землеройных работ.
- Унификация и простота подбора: Стандартизированные присоединительные и установочные размеры облегчают монтаж и поиск аналогов для замены.
- Сохранение стабильного давления: Способность работать в широком диапазоне частот вращения с минимальным падением производительности обеспечивает стабильность работы всей гидросистемы.
Принцип работы в гидросистеме
Насос шестеренный НШ 250-4 функционирует по классическому принципу работы шестерённых гидромашин. При вращении ведущей шестерни, приводимой в действие от вала двигателя, в зацепление вступает ведомая шестерня. В зоне входа происходит разряжение, благодаря чему рабочая жидкость (гидравлическое масло) всасывается из бака через входной патрубок. В полостях между зубьями и корпусом жидкость переносится к выходному патрубку, где вытесняется в напорную магистраль системы. Таким образом, обеспечивается непрерывная подача жидкости под требуемым рабочим давлением.
Температурный режим работы и ресурс
Насос шестеренный НШ 250-4 рассчитан на эксплуатацию в жестких климатических условиях. Допустимый диапазон температур окружающей среды составляет от -50°C до +60°C, что позволяет использовать его как в условиях Крайнего Севера, так и в жарком климате. Режим работы может быть как непрерывным, так и циклическим с частыми пусками и остановками, характерными для рабочего цикла строительной техники.
Основными факторами, напрямую влияющими на срок службы насоса шестеренного НШ 250-4, являются качество рабочей жидкости, степень её фильтрации и соблюдение рекомендованных параметров входного давления. Использование масла с кинематической вязкостью в номинальном диапазоне 55–70 мм²/с и его своевременная замена значительно увеличивают межсервисный интервал и общий ресурс работы насоса.
Область применения и типы оборудования
Насос шестеренный НШ 250-4 нашел широкое применение в гидравлических системах тяжелой мобильной техники отечественного производства.
Основные сферы использования:
- Дорожное и строительное машиностроение: Тракторы серии Т (Т-330, Т-500, Т-25.01, Т-35.01, Т-50.01) и фронтальные погрузчики серии ТП (ТП330, ТП500).
- Сельскохозяйственная техника: В составе гидросистем различных машин, требующих высокого давления и надежности.
- Промышленные гидростанции и насосные группы: Как источник давления в стационарных установках для испытаний или питания оборудования.
- Сервисные и ремонтные центры: В качестве заменяемого узла при проведении капитального ремонта спецтехники.

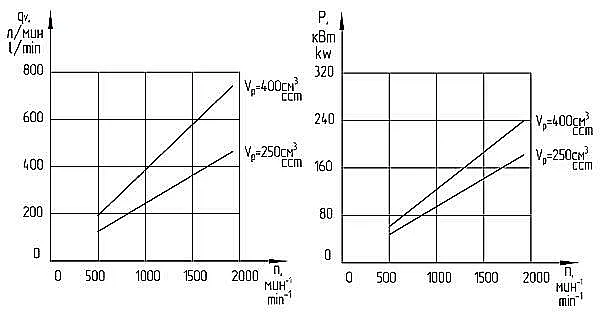

Функциональные зависимости: производительность, давление и частота вращения насоса НШ 250-4
Перечень сменных элементов и типовые неисправности
В процессе эксплуатации насоса шестеренного НШ 250-4 наиболее подвержены износу уплотнительные элементы и детали, работающие в условиях трения.
Состав типового ремкомплекта и часто заменяемые детали:
| Наименование запчасти | Причина и условия износа |
|---|
| Комплект уплотнений (манжеты, сальники) | Потеря эластичности из-за высоких температур и давления, воздействие абразивных частиц в жидкости. |
| Пара шестерён (ведущая и ведомая) | Естественный износ рабочих поверхностей зубьев при длительной работе, повышенные ударные нагрузки. |
| Подшипники скольжения (втулки) | Износ из-за недостаточной смазки, загрязнения масла или превышения допустимых радиальных нагрузок. |
| Корпусные прокладки | Деформация или разрушение под действием перепадов давления и температуры. |
Типичные ошибки при подборе насоса НШ 250-4
- Выбор только по присоединительным размерам: Игнорирование таких ключевых параметров, как номинальное давление (25 МПа) и рабочий объем (250 см³), может привести к несоответствию производительности системы и перегрузкам.
- Неверное определение направления вращения: Установка насоса с неподходящим направлением вращения (левого вместо правого) сделает его работу невозможной. Необходимо смотреть со стороны привода.
- Неучёт требований к рабочей среде: Использование жидкости с вязкостью, выходящей за пределы диапазона 55–70 мм²/с, может вызвать повышенный износ или кавитацию.
- Пренебрежение условиями всасывания: Несоблюдение требований к минимальному и максимальному давлению на входе (0,018 МПа и 0,15 МПа соответственно) приводит к потере производительности и разрушению насоса.

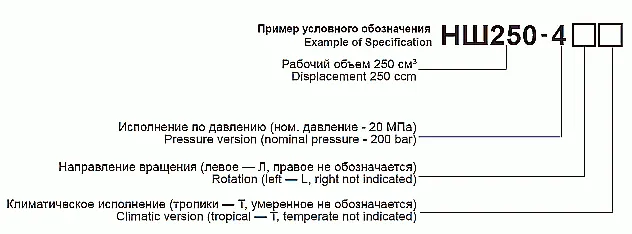

Расшифровка условного обозначения
Условное обозначение модели насоса шестеренного НШ 250-4 содержит всю необходимую информацию для его идентификации:
- НШ — Насос Шестеренный.
- 250 — Рабочий объем насоса, выраженный в кубических сантиметрах (250 см³).
- А — Конструктивное исполнение «А» («круглый» корпус по ГОСТ).
- 4 — Цифровой индекс, соответствующий номинальному давлению на выходе насоса 25 МПа.
- Л — Буквенное обозначение левого направления вращения ведущего вала (против часовой стрелки со стороны привода). Для правого вращения (по часовой стрелке) буква «Л» в обозначении отсутствует.
Пример: Насос НШ250А-4Л — шестеренный насос с рабочим объемом 250 см³, исполнения «А», на номинальное давление 25 МПа, левого вращения.
Габаритные и присоединительные размеры
Для корректного монтажа насоса шестеренного НШ 250-4 в гидросистему или на привод необходимо сверить его присоединительные размеры с размерами ответного фланца и вала привода.

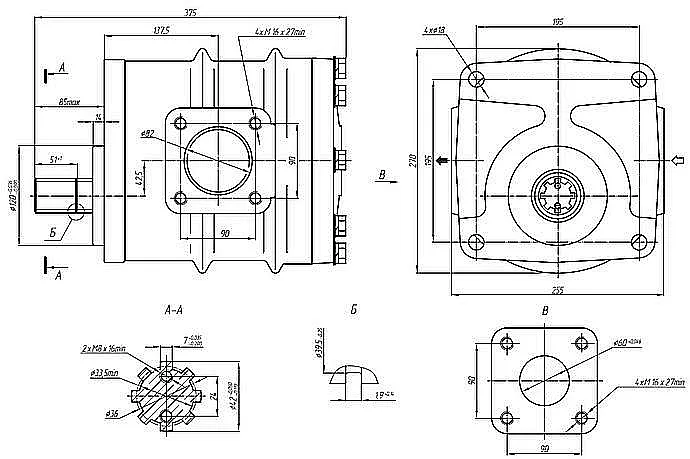

Чертеж с габаритными размерами и монтажными размерами насоса НШ 250 серии
На чертеже указаны все ключевые монтажные размеры: межосевое расстояние крепежных отверстий, диаметры вала и посадочных мест, габаритные габариты. Перед заменой старого насоса рекомендуется замерить все параметры на месте установки и сравнить их с технической документацией.
Примеры заказа моделей серии НШ 250
При оформлении заказа на сайте 777-gidra.ru важно правильно указать модификацию оборудования.
- Базовая модель для трактора Т-500: Насос шестеренный НШ250-4 (правого вращения, без буквы «Л» в индексе).
- Модель для погрузчика ТП330: Насос шестеренный НШ250-4Л (левого вращения, с литерой «Л»).
- Модель исполнения «А» для замены: Насос шестеренный НШ250А-4 или НШ250А-4Л (в зависимости от требуемого направления вращения).
Для оперативного оформления заказа вы можете оставить заявку, указав модель, направление вращения и необходимое количество.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию насоса НШ 250-4 по давлению и типу подключения?
Ключевые параметры: рабочий объем (фиксирован — 250 см³), номинальное давление (25 МПа) и направление вращения вала. Ориентируйтесь на маркировку старого насоса или на техническую документацию машины. Для определения направления вращения: со стороны привода (вала) посмотрите на торец вала; если вращение по часовой стрелке — нужна модель без «Л» (правая), против часовой — модель с индексом «Л» (левая).
Каковы сроки поставки и доставки насоса НШ 250-4 по России и СНГ?
Для стандартных моделей НШ250-4, НШ250-4Л, НШ250А-4 наличие на складе в Москве уточняется индивидуально. Доставка в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) осуществляется транспортными компаниями в срок от 2 до 7 дней в зависимости от удаленности. Отправка в страны СНГ также возможна.
Какие условия эксплуатации допустимы для насосов НШ серии?
Насос шестеренный НШ 250-4 рассчитан на работу в диапазоне температур окружающей среды от -50°C до +60°C. Допускается эксплуатация на открытых площадках и в условиях повышенной запыленности. Критически важным фактором является качество рабочей жидкости: масло должно соответствовать по вязкости (55–70 мм²/с) и иметь необходимую степень очистки (рекомендуется тонкость фильтрации не ниже 25 мкм).
Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
Да, установочные и присоединительные размеры насосов серии НШ 250 стандартизированы и соответствуют большинству отечественных тракторов и погрузчиков указанных моделей. Специалисты компании «ГИДРАВЛИКА» могут провести техническую консультацию и подобрать аналог под вашу систему, учитывая давление, производительность и тип подключения. Актуальные аналоги можно уточнить, обратившись в наш отдел технической поддержки.
Где купить насос шестеренный НШ 250-4 с доставкой
ООО «ГИДРАВЛИКА» осуществляет поставки оригинального гидравлического оборудования бренда ГИДРАВЛИК по всей территории России и в страны СНГ. На насос шестеренный НШ 250-4 предоставляются все необходимые сопроводительные документы. Наши инженеры всегда готовы помочь с подбором нужной модификации под параметры вашей гидросистемы и предоставить консультацию по подключению и обслуживанию. Для запроса актуальных цен, условий поставки или оформления заказа посетите наш сайт 777-gidra.ru или свяжитесь с нами через раздел Контакты.
