Описание и назначение
Плита В10-7312 является специальным переходным элементом, предназначенным для модернизации гидравлических систем управления. Её основная задача – обеспечить замену устаревших гидрораспределителей серии ПГ73-12 на современные модели формата ВЕ6, 1РЕ6 и их аналоги с условным диаметром прохода 10 мм. Данное инженерное решение позволяет интегрировать современные четырехлинейные распределители в существующие узлы без их механической переработки, сохраняя исходную геометрию присоединения и габаритные размеры оригинальных компонентов.
Габаритные размеры и вес
Вес: 1,8 кг
Монтажная гидравлическая плита В10-7312 характеризуется компактными габаритами, что обеспечивает простоту установки в стесненных условиях гидроагрегатов. Её присоединительные размеры унифицированы и строго соответствуют модели ПГ73-12, что является гарантией совместимости. Код ТН ВЭД для данных изделий: 8481.80.90.00.
| Характеристика | Значение |
|---|
| Габаритные размеры (ДxШxВ) | 120x80x40 мм |
| Вес | 1,8 кг |
| Материал корпуса | Легированная сталь 38ХА |
Гидравлики на стройке делятся на два типа: те, у кого в системе стоит старая Плита В10-7312, и те, кто на этой стройке работает.
Технические характеристики (Модель В10-7312)
Гидравлическая переходная плита В10-7312 спроектирована для работы в жестких эксплуатационных условиях. Она обеспечивает надежную коммутацию потоков рабочей жидкости через современные распределительные устройства.
| Параметр | Значение |
|---|
| Условный проход (Ду) | 10 мм |
| Максимальное рабочее давление | 31,5 МПа (315 бар) |
| Диапазон рабочих температур | От -30°C до +80°C |
| Тип рабочей среды | Минеральные и синтетические масла, совместимые с гидравлическими уплотнениями |
| Тип присоединения | Г-образное, соответствует международному стандарту ISO 4401 для распределителей |
| Покрытие корпуса | Цинкование с последующей пассивацией для защиты от коррозии |
Преимущества и особенности эксплуатации
Использование переходной плиты В10-7312 при модернизации гидросистемы дает ряд существенных выгод для эксплуатационного и сервисного персонала:
- Уменьшение простоев оборудования. Прямая замена без доработок узла сводит к минимуму время ремонта или модернизации.
- Расширение возможностей технического обслуживания. Части можно заменить на доступные и современные аналоги ВЕ6, 1РЕ6, упрощая логистику запчастей.
- Стабильность параметров гидравлической системы. Конструкция плиты В10-7312 обеспечивает сохранение герметичности и заданных характеристик потока рабочей жидкости.
- Увеличение ресурса гидросистемы. Интеграция современных распределителей повышает общую надежность и управляемость оборудования.
- Универсальность применения. Совместимость с широким спектром гидрораспределителей от различных производителей, работающих по стандарту ISO 4401.
Принцип работы в составе гидросистемы
Функционирование переходной монтажной плиты В10-7312 заключается в преобразовании гидравлической схемы подключения. Она выступает в роли адаптера между старыми монтажными размерами корпуса ПГ73-12 и новой внутренней конфигурацией каналов. Через внутренние расточки плиты осуществляется перераспределение подводящих (Р), рабочих (А, В) и сливной (Т) линий. Ключевой особенностью является перекрытие устаревшего дренажного канала ПГ73-12, который в современных схемах не используется. Это исключает потенциальные утечки и оптимизирует работу гидравлического контура.
Температурный режим и ресурс работы
Плита В10-7312 рассчитана на работу в широком температурном диапазоне от -30°C до +80°C, что позволяет эксплуатировать её в условиях умеренного и холодного климата России. Срок службы изделия при соблюдении регламентированных параметров системы (давление, чистота масла) и своевременном техническом обслуживании сопрягаемых распределителей превышает 10 лет. Важнейшими факторами, влияющими на ресурс, являются качество применяемого гидравлического масла и эффективность его фильтрации. Работа в циклическом режиме (частые пуски/остановы) не снижает надежности плиты, так как она является статичным элементом системы.
Область применения и типы оборудования
Переходная плита В10-7312 активно применяется для ремонта и модернизации гидравлических систем различного промышленного и мобильного оборудования, где были установлены распределители ПГ73-12. Основные сферы использования:
- Строительная и дорожно-строительная техника: экскаваторы (например, ЭО-4225), бульдозеры.
- Лесозаготовительная техника: трелевочные тракторы и харвестеры (модели типа ЛП-19).
- Металлообрабатывающее оборудование: гибочные прессы, листогибы.
- Подъемно-транспортное оборудование: гидравлические краны и манипуляторы.
- Станции гидропривода (гидростанции) в составе стационарного промышленного оборудования.
Использование плиты В10-7312 позволяет продлить жизненный цикл данной техники, делая её обслуживание экономически целесообразным.
Условное обозначение модели
Маркировка В10-7312 имеет четкую логическую структуру и раскрывает основные параметры изделия:
- «В» – обозначает тип присоединения (базовый, фланцевый).
- «10» – указывает на условный проход в миллиметрах.
- «73» – код серии переходников, указывающий на совместимость с группой распределителей.
- «12» – модификационный индекс, прямо указывающий на заменяемый образец – ПГ73-12.
Габаритные и присоединительные размеры

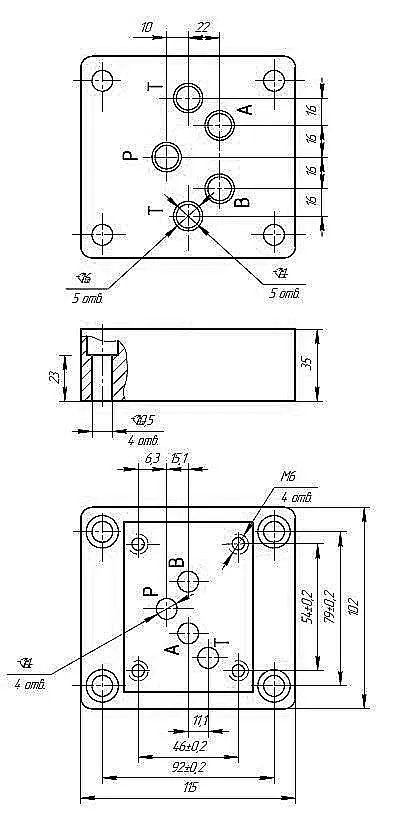

Чертеж плиты В10-7312 с указанием всех основных размеров для проверки совместимости с установочным узлом.
Проверку совместимости плиты с имеющимся оборудованием необходимо проводить по посадочным размерам и межосевым расстояниям отверстий, представленным на чертеже. Ключевым является совпадение координат четырех крепежных отверстий и пяти гидравлических портов (P, A, B, T, L). Полное соответствие данных параметров гарантирует возможность механического монтажа без доработок.
Типичные ошибки при подборе переходной плиты
- Ориентация только на габариты без проверки схемы расположения рабочих каналов и типа резьбы в портах.
- Игнорирование типа рабочей среды. Хотя плита универсальна, уплотнения в сопрягаемом распределителе должны соответствовать применяемому маслу.
- Невнимание к максимальному рабочему давлению системы. При давлениях, близких к предельным 31,5 МПа, требуется особая тщательность при монтаже и выборе уплотнительных элементов.
Примеры оформления заказа
Для корректного и быстрого заказа плиты В10-7312 рекомендуется указывать следующие данные:
- Базовая комплектация: «Плита переходная В10-7312 – 3 шт.».
- Заказ с комплектом уплотнений: «Плита В10-7312 с ремкомплектом уплотнений для высоких давлений (до 31,5 МПа) – 1 комплект».
- Заказ для сервисного центра: «Партия плит В10-7312 (10 шт.) с сертификатами соответствия для модернизации экскаваторов ЭО-4225».
Наши специалисты всегда готовы проконсультировать по вопросам подбора и помочь в оформлении заказа через сайт.
Гарантии поставки и техническая поддержка
Гидравлическая плита В10-7312 производства бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации по выбору аналога или совместимого решения для вашей существующей системы до оперативной доставки по всей территории России и стран СНГ. У нас собственные склады в ключевых регионах, что позволяет минимизировать сроки отгрузки. Для получения подробной информации о наличии, стоимости и условиях поставки плиты В10-7312 свяжитесь с нами через раздел Контакты на сайте https://777-gidra.ru.
