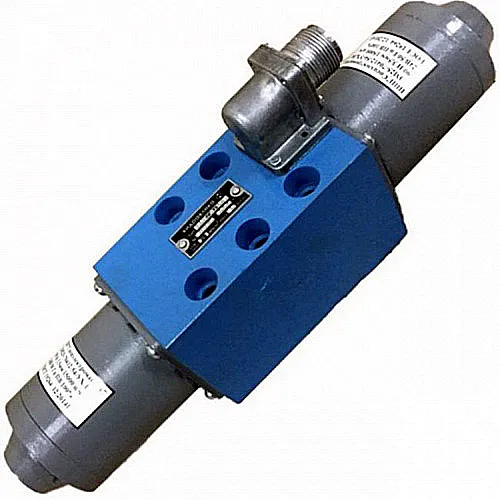

Описание и назначение гидрораспределителя 14ПГ 73-24
Гидрораспределитель 14ПГ 73-24 – это прецизионный узел управления потоками рабочей жидкости в гидравлических системах мобильной и стационарной техники. Основная функция устройства – направленное переключение потоков гидравлического масла к различным исполнительным механизмам, таким как гидроцилиндры или гидромоторы. Модель 14ПГ 73-24 спроектирована для эксплуатации в условиях высокого давления и интенсивных циклических нагрузок, характерных для современного промышленного оборудования.
Конструкция данного гидрораспределителя комбинированная. Она объединяет главный золотниковый распределитель, управляемый потоком жидкости низкого давления от вспомогательного электромагнитного клапана. Такая двухступенчатая архитектура обеспечивает плавность хода и высокую точность позиционирования золотника, что критически важно для систем точного дозирования и синхронизации работы нескольких исполнительных органов.
Основные габаритные данные и код ТН ВЭД
Гидрораспределитель 14ПГ 73-24 имеет единое конструктивное исполнение с фиксированными присоединительными размерами, что упрощает процедуру его подбора и замены в типовых гидравлических схемах. Общая масса узла составляет 20 кг. Для целей таможенного оформления при международных поставках используется классификационный код ТН ВЭД: 8481.20.000.
| Габаритный параметр | Значение |
|---|
| Масса, кг | 20 |
| Длина (L), мм | 254 |
| Ширина (B), мм | 95 |
| Высота (H), мм | 210 |
Приходит инженер в цех, видит техника сидит, напиток пьет. «Что делаешь?» — спрашивает. «Успокаиваю Гидрораспределитель 14ПГ 73-24. Он опять перепутал куда давление подавать. Говорю ему — у каждой жидкости свой путь, иди по золотнику и не отвлекайся на электромагниты!»
Подробные технические характеристики
Технические параметры гидрораспределителя 14ПГ 73-24 определяют его работоспособность и область применения. Ниже представлена сводная таблица ключевых характеристик.
| Параметр | Единица измерения | Значение |
|---|
| Условный проход (Dy) | мм | 20 |
| Номинальный расход (Q) | л/мин | 160 |
| Рабочее давление (Pраб) | МПа (бар) | 20 (200) |
| Давление в системе управления | МПа | от 0,6 до 6,0 |
| Напряжения питания электромагнитов | В | 24 постоянного тока; 110-220 переменного тока |
| Стандартная гидравлическая схема | — | 14-позиционная |
Преимущества и особенности эксплуатации
Выбор гидрораспределителя 14ПГ 73-24 для модернизации или ремонта гидросистемы приносит пользователю ряд существенных эксплуатационных выгод:
1. Стабильность работы под высоким давлением. Способность надежно функционировать при давлении 20 МПа обеспечивает совместимость с большинством промышленных гидростанций и исключает преждевременный выход из строя узла.
2. Плавность переключения и минимизация гидроударов. Двухступенчатый принцип управления, где основной золотник перемещается жидкостью, а не прямым усилием соленоида, гарантирует плавное срабатывание, что продлевает ресурс всего оборудования.
3. Снижение эксплуатационных простоев. Высокий ресурс работы, превышающий 12 лет при соблюдении условий фильтрации, позволяет реже планировать остановки техники для проведения обслуживания.
4. Универсальность подключения и монтажа. Стандартный условный проход 20 мм и присоединительные отверстия под болты M12×1.5 соответствуют распространенным промышленным стандартам, упрощая процедуру установки или замены.
5. Адаптация к различным условиям питания. Возможность заказа исполнения под напряжение 24 В постоянного тока или 110-220 В переменного тока позволяет интегрировать гидрораспределитель в электрическую схему любого оборудования.
Принцип действия в составе гидравлической системы
Работа гидрораспределителя 14ПГ 73-24 основана на взаимодействии двух ключевых модулей: электромагнитного пилотного клапана (вторичного распределителя) и основного силового золотникового блока. По команде от системы управления на катушку пилотного электромагнита подается напряжение. Сработавший электромагнитный клапан открывает доступ управляющей жидкости низкого давления (от 0,6 до 6,0 МПа) к торцевой полости основного золотника.
Под действием этого управляющего давления золотник смещается из нейтрального положения в рабочее, открывая проход рабочей жидкости (гидравлического масла) от насосной станции к потребителю – гидроцилиндру или гидромотору. При снятии управляющего сигнала с электромагнита встроенный гидравлический плунжер возвращает золотник в исходное центральное положение, перекрывая поток и останавливая исполнительный механизм. Такая схема надежно изолирует чувствительную электрическую часть от высокого давления основной магистрали.
Температурный диапазон и факторы, влияющие на срок службы
Гидрораспределитель 14ПГ 73-24 сертифицирован для эксплуатации в широком температурном диапазоне от -20°C до +60°C. Это позволяет использовать его в неотапливаемых цехах, на открытых площадках в большинстве регионов России и в условиях севера при применении соответствующих масел.
Основным фактором, определяющим ресурс узла, является чистота рабочей жидкости. Производитель рекомендует обеспечить фильтрацию масла до класса чистоты не грубее 17 по ISO 4406. При соблюдении этого требования, а также рекомендованных значений давления и температуры, срок службы распределителя превышает 12 лет даже в режимах интенсивной циклической работы (пуски/остановы). Корпус из чугуна марки СЧ20 гарантирует прочность и долговечность даже в условиях вибрации, характерной для мобильной техники.
Оборудование и сферы применения гидрораспределителя
Гидрораспределитель 14ПГ 73-24 нашел широкое применение в различных отраслях промышленности благодаря своей надежности и высоким техническим параметрам.
Стационарное промышленное оборудование:
– Прессовое оборудование для штамповки, гибки, прессования.
– Металлообрабатывающие станки (токарные, фрезерные, шлифовальные) с гидроприводом.
– Литейные машины и установки для литья под давлением.
– Подъемно-транспортное оборудование (краны, подъемники).
Мобильная и спецтехника:
– Экскаваторы-погрузчики, фронтальные погрузчики.
– Дорожно-строительные машины (дорожные катки, асфальтоукладчики, фрезы).
– Лесозаготовительные комбайны и машины.
– Специализированная сельскохозяйственная техника.
Высокая пропускная способность (до 160 л/мин) делает данный гидрораспределитель 14ПГ 73-24 оптимальным решением для систем с большим расходом рабочей жидкости.
Состав типового ремкомплекта и часто заменяемые запчасти
Для проведения планового ремонтного обслуживания гидрораспределителя 14ПГ 73-24 рекомендуется использовать оригинальные ремонтные комплекты. Чаще всего изнашиваются следующие уплотнительные элементы:
| Наименование запчасти | Типичная причина износа |
|---|
| Уплотнительные манжеты золотника | Абразивный износ из-за микрочастиц в некачественном масле. |
| Уплотнительные кольца (O-ring) на корпусе и крышках | Старение резины, термическая деформация при циклическом нагреве. |
| Возвратные пружины золотника | Усталость металла при частых переключениях. |
| Уплотнения электромагнитного пилотного клапана | Потеря эластичности, химическая несовместимость с рабочими жидкостями. |
Своевременная замена этих элементов позволяет восстановить герметичность и точность работы гидрораспределителя без его полной замены.
Типичные ошибки при подборе гидрораспределителя
Ошибка 1: Выбор только по присоединительным размерам. Соответствие резьбы (M12×1.5) и габаритов монтажной плиты — необходимое, но недостаточное условие. Обязательно нужно проверять соответствие номинального расхода (160 л/мин) и рабочего давления (20 МПа) параметрам существующей гидросистемы.
Ошибка 2: Игнорирование типа рабочей среды и требований к ее чистоте. Гидрораспределитель 14ПГ 73-24 рассчитан на работу с минеральными маслами и некоторые HFA/HFB эмульсии. Использование неподходящих жидкостей или масла с низким классом чистоты резко сокращает ресурс.
Ошибка 3: Несоответствие электрического питания. Неправильный выбор исполнения по напряжению (24 В постоянного тока вместо 220 В переменного или наоборот) приводит к неработоспособности электромагнитного управления.
Ошибка 4: Неучет температурного диапазона эксплуатации. Если техника работает на улице в регионах с температурами ниже -20°C, требуются дополнительные меры (подогрев, специальное масло), выходящие за рамки стандартных характеристик модели.
Расшифровка условного обозначения модели
Маркировка 14ПГ73-24 содержит следующую информацию:
14 – обозначает тип гидравлической схемы распределения потоков.
ПГ – сокращение от «Пластинчатый Гидравлический», указывающее на конструктивный тип основного распределителя.
73 – номер серии, определяющий базовые геометрические и конструктивные особенности узла.
24 – номинальное напряжение питания электромагнитов первичного управления (24 Вольта постоянного тока). Для исполнений под переменный ток к основному обозначению добавляется суффикс, например, В220 для напряжения 220 В.
Габаритные и присоединительные размеры для монтажа
Перед установкой гидрораспределителя 14ПГ 73-24 необходимо сверить его габариты и расположение крепежных отверстий с посадочным местом на оборудовании или промежуточной плите. Ключевые монтажные размеры представлены в таблице.
| Размерный параметр | Значение, мм |
|---|
| Длина общая (L) | 254 |
| Монтажная длина (l), расстояние между крепежными отверстиями | 154 |
| Ширина корпуса (B) | 95 |
| Высота узла с электромагнитами (H) | 210 |
| Диаметр и шаг резьбы крепежных отверстий | 4 x M12×1.5 |
Примеры комплектации и варианты заказа
Поставщик «ГИДРАВЛИКА» предлагает гидрораспределитель 14ПГ 73-24 в различных базовых исполнениях, а также может скомплектовать узел с дополнительными элементами для упрощения установки:
1. Базовая модель 14ПГ73-24 – стандартное исполнение с электромагнитами на 24 В постоянного тока. Идеально для мобильной техники с бортовой сетью 24В.
2. Исполнение 14ПГ73-24 В220 – распределитель с катушками, рассчитанными на питание 220 В переменного тока от промышленной сети. Стандартный выбор для стационарных станков и прессов.
3. Комплект для замены аналога с переходной плитой – включает сам гидрораспределитель и переходную монтажную плиту (например, В16-7311), адаптирующую присоединительные размеры новой модели к старому посадочному месту в гидросистеме клиента.
Для оформления заказа на подходящую модификацию оставьте заявку через форму на нашем сайте, указав требуемые параметры: напряжение питания и наличие дополнительных опций.
Как заказать и доставка по России
Компания «ГИДРАВЛИКА» является официальным поставщиком гидравлических компонентов марки ГИДРАВЛИК в Российской Федерации и странах СНГ. Мы осуществляем оперативную поставку гидрораспределителей 14ПГ 73-24 во все регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь, Казахстан и Армению.
Наши инженеры готовы предоставить бесплатную техническую консультацию по подбору, совместимости с вашим оборудованием и помочь в поиске аналогов. Вся продукция сертифицирована и сопровождается гарантией производителя. Для уточнения сроков поставки и стоимости обратитесь к нашим специалистам через раздел Контакты или форму заказа на сайте.
