Пневмоцилиндры 1386.хх...01 представляют собой современное семейство пневматических приводов, выпускаемых в соответствии с международным стандартом ISO 15552. Они относятся к серии ECOPLUS «T» и являются продуктом эволюции широко известных серий 1319-1321 и 1380-1385. Данные устройства предназначены для преобразования энергии сжатого воздуха в возвратно-поступательное линейное движение штока, что делает их неотъемлемой частью промышленных линий, станков, упаковочного, транспортного и другого оборудования на российских предприятиях. Продажа и доставка этих надежных компонентов осуществляется по всей России, включая такие города как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск и другие.
Описание и назначение пневмоцилиндров серии 1386
Пневмоцилиндры 1386.хх...01 являются типоразмерным рядом, включающим модели с диаметром поршня 32, 40, 50, 63, 80 и 100 мм. Их ключевая особенность — усиленные крышки из высокопрочного полимера (технополимера), что обеспечивает стойкость к ударным нагрузкам при сохранении малого веса. Эта серия идеально подходит для универсальных применений, где требуется точность, долговечность и простота монтажа управляющей электроники. Конструкция поршня, состоящего из двух половин, выполненных из износостойкого пластика с низким коэффициентом трения, гарантирует плавный ход и минимальные потери на трение.
Краткие характеристики
Габаритные размеры и вес пневмоцилиндров 1386.хх...01 варьируются в зависимости от диаметра поршня и рабочего хода. Общая длина устройства складывается из постоянной базовой части и переменной, зависящей от выбранного хода штока. Вес также напрямую зависит от этих параметров. Для удобства ниже приведена таблица с ключевыми диапазонами.
| Параметр | Значение / Диапазон |
|---|
| Диаметр поршня, мм | 32, 40, 50, 63, 80, 100 |
| Примерная длина (мин.), мм | от ~150 (зависит от модели и хода) |
| Приблизительная масса (ход 0 мм), г | от 470 (D32) до 3010 (D100) |
| ТН ВЭД | 8412.31 000 0 — Пневматические силовые цилиндры и приводы (линейного действия) |
Технические характеристики пневмоцилиндров 1386
Выбирая пневмоцилиндры 1386.хх...01, важно учитывать их эксплуатационные параметры, которые определяют область их успешного применения в вашей системе. Следующая таблица содержит основные технические данные.
| Характеристика | Описание и значение |
|---|
| Рабочая среда (тип) | Очищенный сжатый воздух, смазанный или несмазанный* |
| Максимальное рабочее давление | 10 бар (1.0 МПа) |
| Пропускная способность / Сила | Зависит от диаметра поршня и давления |
| Диапазон рабочих температур | Стандартно: -20°C … +70°C (уплотнения NBR). Возможно: -35°C … +70°C (уплотнения полиуретан) |
| Присоединительные размеры (резьба портов) | От G 1/8" до G 1/2" в зависимости от диаметра |
| Стандартная скорость перемещения | 10 … 1000 мм/с |
| Диаметр штока, тип | Хромированный стальной шток |
*Рекомендуется использование смазанного воздуха для продления ресурса уплотнений.
Принцип работы и конструкция
Пневмоцилиндры 1386.хх...01 работают по классическому принципу двойного действия. Подача сжатого воздуха через один из портов в торцевую полость цилиндра приводит к движению поршня, который через жесткую тягу (шток) передает усилие на рабочий орган. Возврат штока осуществляется подачей воздуха в противоположную полость. Управление подачей воздуха осуществляется через внешний пневмораспределитель. Особенностью конструкции пневмоцилиндров 1386.хх...01 является двухкомпонентный поршень из пластика со встроенным магнитом, что позволяет использовать датчики положения штока без применения дополнительных кронштейнов. Втулки демпфирования с регулировочными винтами в конце хода обеспечивают плавное и безударное торможение поршня, что повышает точность позиционирования и снижает износ и шум.
Температурный режим и ресурс
Температурный режим, указанный в характеристиках, гарантирует сохранение эластичности и рабочих свойств уплотнительных материалов. Стандартные уплотнения из нитрила (NBR) рассчитаны на долговременную работу в диапазоне -20°C до +70°C. Для низкотемпературных применений рекомендуются модификации с уплотнениями из полиуретана, расширяющие нижний предел до -35°C. Ресурс пневмоцилиндров 1386.хх...01 напрямую зависит от чистоты рабочей среды, правильности монтажа и соблюдения режимов эксплуатации. При использовании фильтрованного и, по возможности, смазанного воздуха, а также при отсутствии перекосов и боковых нагрузок на шток, срок службы может достигать нескольких миллионов циклов.
Шутка-загадка:
Какой элемент пневмосистемы всегда готов к работе, даже если его толкнуть? Ответ: Пневмоцилиндр — он всегда возвращается в исходное положение! И если вы думали, что пневмоцилиндры 1386.хх...01 работают за счет магии, то нет — всё дело в давлении воздуха и отличных уплотнениях.
Область применения и совместимое оборудование
Пневмоцилиндры 1386.хх...01 находят широкое применение во множестве отраслей промышленности благодаря своему универсальному исполнению по ISO 15552. Их используют в станкостроении (для зажимных устройств, переключения инструмента, подачи), в упаковочных и фасовочных машинах, на конвейерных линиях, в оборудовании для дерево- и металлообработки, а также в автоматических сборочных комплексах и испытательных стендах. Их конструкция с тремя пазами для датчиков положения на гильзе упрощает интеграцию в современные системы автоматического управления. Практически все монтажные принадлежности от серии 1380 (кронштейны, вилки, опоры) подходят для работы с пневмоцилиндрами 1386.хх...01, что обеспечивает простоту замены и обновления парка оборудования.
Ремкомплекты и запчасти
Для проведения технического обслуживания и ремонта в полевых условиях для пневмоцилиндров 1386.хх...01 доступны стандартные ремонтные комплекты. Обычно в их состав входят уплотнительные кольца штока и поршня, направляющие элементы и, в некоторых случаях, демпфирующие втулки. Список наиболее часто заменяемых узлов приведен ниже.
| Наименование запчасти / Узел | Описание |
|---|
| Уплотнение поршневое | Кольцо из NBR или полиуретана, обеспечивающее герметичность в цилиндровой полости. |
| Уплотнение штока (манжета) | Предотвращает утечку воздуха вдоль штока и защищает от попадания пыли внутрь. |
| Направляющая втулка штока | Полимерная втулка, обеспечивающая соосность штока и снижающая его износ. |
| Демпфирующие втулки | Элементы, расположенные в крышках цилиндра для обеспечения плавного торможения. |
Работа в экстремальных условиях и ремонтопригодность
Пневмоцилиндры 1386.хх...01 демонстрируют хорошую надежность в сложных условиях. Для работы при температуре до -35°C рекомендуется заказ исполнения с полиуретановыми уплотнениями. Корпус и крышки устойчивы к стандартным промышленным средам, смазкам и маслам. Исключительная ремонтопригодность — одно из преимуществ стандарта ISO 15552. Конструкция позволяет провести замену уплотнений и изношенных деталей без специального оборудования, прямо на месте эксплуатации, что минимизирует время простоя.
Условное обозначение (код модели)
Модельный код пневмоцилиндров серии 1386 содержит всю необходимую информацию для точного заказа. Основная серия включает три подсерии для разных условий: 1386 (хромированный шток с магнитом), 1387 (шток из нержавеющей стали с магнитом) и 1388 (хромированный шток без магнита). Пример расшифровки кода 1386.63.0100.01:
| 1386 | Базовая серия: хромированный шток + магнит в поршне. |
| 63 | Диаметр поршня, мм. |
| 0100 | Ход штока, мм (в данном случае — 100 мм). |
| 01 | Базовое исполнение (с крышками из технополимера, стандартные уплотнения). |
Габаритные и присоединительные размеры
При проектировании и монтаже точное знание габаритов играет критическую роль. Ниже представлено схематическое изображение пневмоцилиндра с обозначением параметров. Все размеры соответствуют международному стандарту ISO 15552, что обеспечивает взаимозаменяемость.

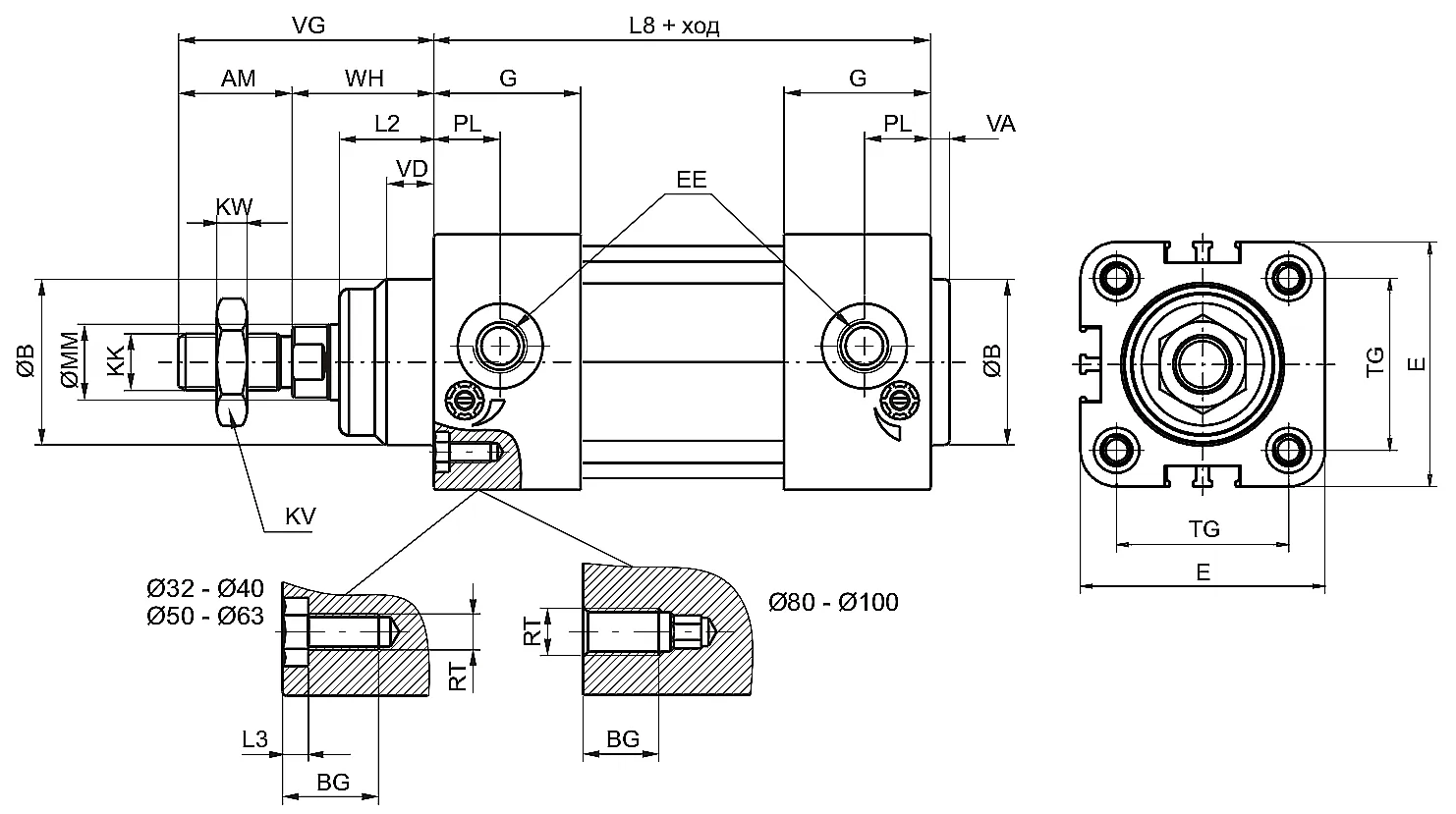

Схема габаритных размеров пневмоцилиндра 1386 по ISO 15552:
Таблица расшифровки и значений размеров (мм):
| Обозначение | Описание | 32 | 40 | 50 | 63 | 80 | 100 |
|---|
| B (d 11) | Диаметр отверстия под шток | 30 | 35 | 40 | 45 | 45 | 55 |
| KK | Резьба штока | M10x1,25 | M12x1,25 | M16x1,5 | M16x1,5 | M20x1,5 | M20x1,5 |
| EE | Присоединительная резьба портов | G 1/8" | G 1/4" | G 1/4" | G 3/8" | G 3/8" | G 1/2" |
| Масса (ход 0 мм), г | Вес при нулевом ходе | 470 | 590 | 1020 | 1320 | 2090 | 3010 |
Сравнение моделей в серии и выбор
Весь ряд пневмоцилиндров 1386.хх...01 объединен общей конструкцией, но различается по ключевым параметрам. Выбор конкретной модели определяется требуемым усилием (диаметр поршня) и рабочим ходом. Для расчета усилия используется формула: F = p * S, где p — давление (в барах), S — площадь поршня (πD²/4). Меньшие модели (32-50 мм) отличаются компактностью и меньшим весом, в то время как цилиндры с диаметром 80 и 100 мм способны развивать значительные усилия для перемещения тяжелых узлов.
Примеры заказа (варианты исполнения)
- Для общего применения с датчиками: 1386.50.0150.01 — пневмоцилиндр с диам. поршня 50 мм, ходом 150 мм, хромированным штоком со встроенным магнитом.
- Для влажных или агрессивных сред: 1387.40.0080.01 — аналогичный прибор, но со штоком из нержавеющей стали.
Для получения точного коммерческого предложения и уточнения наличия свяжитесь с нашими менеджерами. Оформить заявку можно непосредственно на сайте, пройдя по ссылке для заказа, или в разделе Контакты.
Обращайтесь к нам!
Компания ГИДРАВЛИКА является надежным поставщиком промышленных компонентов, включая полный модельный ряд пневмоцилиндров 1386.хх...01 серии ECOPLUS T. Мы осуществляем быструю поставку необходимого оборудования со склада в Екатеринбурге по всей территории Российской Федерации. Наши специалисты готовы проконсультировать вас по выбору, совместимости и техническим особенностям продукции для вашего проекта.
